Terta 922
(orsós magnetofon)
Íme a mai cikk témája, vagyis a Terta 922-es magnó, ami, megjegyzem épp mint az összes többi, még mind a mai napig bemutatatlan magnóm, bár be volt tervezve, azonban még véletlenül sem a mai napra. |
Ma ugyanis igazándiból kertészkedni jöttünk le. Miközben a párom a leveleket gyűjtötte össze a kertből, majd beszórta a komposztálóba, addig én ugyanezt tettem, csak az utcafronti járdával. Miután a ház előtti munkákkal végeztem, de Andi még mindig a kertben foglalatoskodott, bejöttem én is a kertbe, majd átgörgettem a ház mögül az egyik lakó által ott galádul elhelyezett ülőgarnitúrát a betonozott részre, hogy a tavaszi lomtalanításig ne rohadjon ki alóla a fű. Miután már azzal is megvoltam, hogy az előző komposztáló tartalmát beszórtam az új komposztálóba, és még a párom által kiásott árnyékliliomot is elfűrészeltem négybe, amiket persze Andi egyből nekiállt szétültetni, lementem a pincébe, mondván ott mindig akad számomra valami rendbe tenni való. |
Most például azzal fogadott a helyszín, hogy fel kellett szedegetnem a földről az újságpapírokat, amiket azért rakosgattam le, hogy a polcrendszert alkotó deszkák széleinek festésekor ne csepegtessem rá a fehér festéket a laminált padlóra. |
Ezeket
a fiókokat viszont nem tudtam visszatenni a helyükre, mert bár a festés még
valamikor napokkal ezelőtt volt, csak ugye - ősz lévén - a pince hűvösében az
most nem szárad valami gyorsan. Fogni mondjuk már nem fogott a polc, de inkább
nem kockáztattam meg, hogy a fiókok beragadjanak a helyükre. |
Hogy a lassú ütemű kerti munka után egy kissé átmelegedjek, aprítottam egy szatyorra való fát, majd megtekintettem Andit a kertben. Mivel egyáltalán nem úgy nézett ki, mint aki néhány percen belül befejezi a kapirgálást, gondoltam beteszem a többi közé a minap bemutatott Panasonic rádiós Walkmant. |
A kismagnót a már bemutatott apróságok alkotta kupac tetejére ugyan fel tudtam tenni, de annak a szekrénynek, amibe igazándiból való (lásd balra), most épp nem sok esélyem volt kinyitni az ajtaját. |
Mármint azért nem, mert rendesen elé volt pakolva. Miközben az AKAI deck és a Videoton Lyra táskarádió még nem lett bemutatva, a VEF rádió már igen, csak mondjuk nem ez a példány. Mindeközben a hatalmas papírdobozban az anyagok szétválogatása című projektem alanyai rejtőzködnek. |
Miután a papírdobozt a szekrény ajtaja elől elhúztam, meg persze ki is nyitottam az ajtót, ez a rendezettnek tűnő látvány tárult szemeim elé. Balra egy Grundig táskamagnó várja sorsát, középen a mai cikk témája Terta 922-es, míg jobbra egy Mambó. Mindezek tetején egy rozzant Tesla B70-es hever, aminek a szétszedése összefügg a Tesla B115-ös magnóéval. Mármint azért, mert ezeknek alapvetően közös mechanikai alapjuk van. |
Mivel amiket meg kellett mozgatnom, azok mind egy lépésnyi távolságon belül voltak, így, miközben rendet raktam, tulajdonképpen egy helyben topogtam. Bár ez azért nem egy olyan nagy eredmény, de attól én még nagyon is örültem neki, hogy egy csomó dolog végre a helyére került. Bár volt egy olyan próbálkozásom, hogy az AKAI deck és a Videoton receiver is bekerüljön a szekrénybe, de azok sajnos nem fértek be a B70-es magnó alatti résbe. Azt a magnót meg azzal a címszóval, hogy majd ő lesz a következő, nem mertem kivenni. Mármint azért nem, mert van itt rajta kívül annyi más dolog, aminek már rég megígértem, hogy majd mindjárt szétszedem, hogy azt szó szerint rossz nézni! |
Ellenben a rend szintjét, ha csak egy kicsit is, de azért emelendő, a digitális szintmérő, majd kisvártatva az egyik és a másik Omron vérnyomásmérő is bekerült ebbe a dobozba, amin a "műszer, de nem voltmérő" felirat díszeleg. Ilyen tétel mondjuk a Wartburg kombinált műszer, a Zsiguli óra, a személyi radioaktivitás jelző, miközben a barkácsolt voltmérő teljesen egyértelműen kakukktojás. |
Bár a több doboz puzzle végre elkerült a székemről (amiket persze majd még többször is meg fogok említeni, mint elajándékozandó holmikat), cserébe már megint ott ül a helyemen két oda egyáltalán nem való tárgy. Amúgy mind a monitort, mind a lapostévét az utcavégi szelektív gyűjtő mellett találtam. |
A kirakósokért cserébe visszajött az apukám által épített nagyobbik labortáp, amire akkor lesz szükségem, mikor az autóba való hűtőbordaerdő erősítőt fogom bemutatni. Mármint ez az a táp, amiről egy akkora fogyasztású erősítőt egyáltalán esélyem van beindítani. |
Hogy a magnó szétszedését még csak esélyem se
legyen elhalasztani,

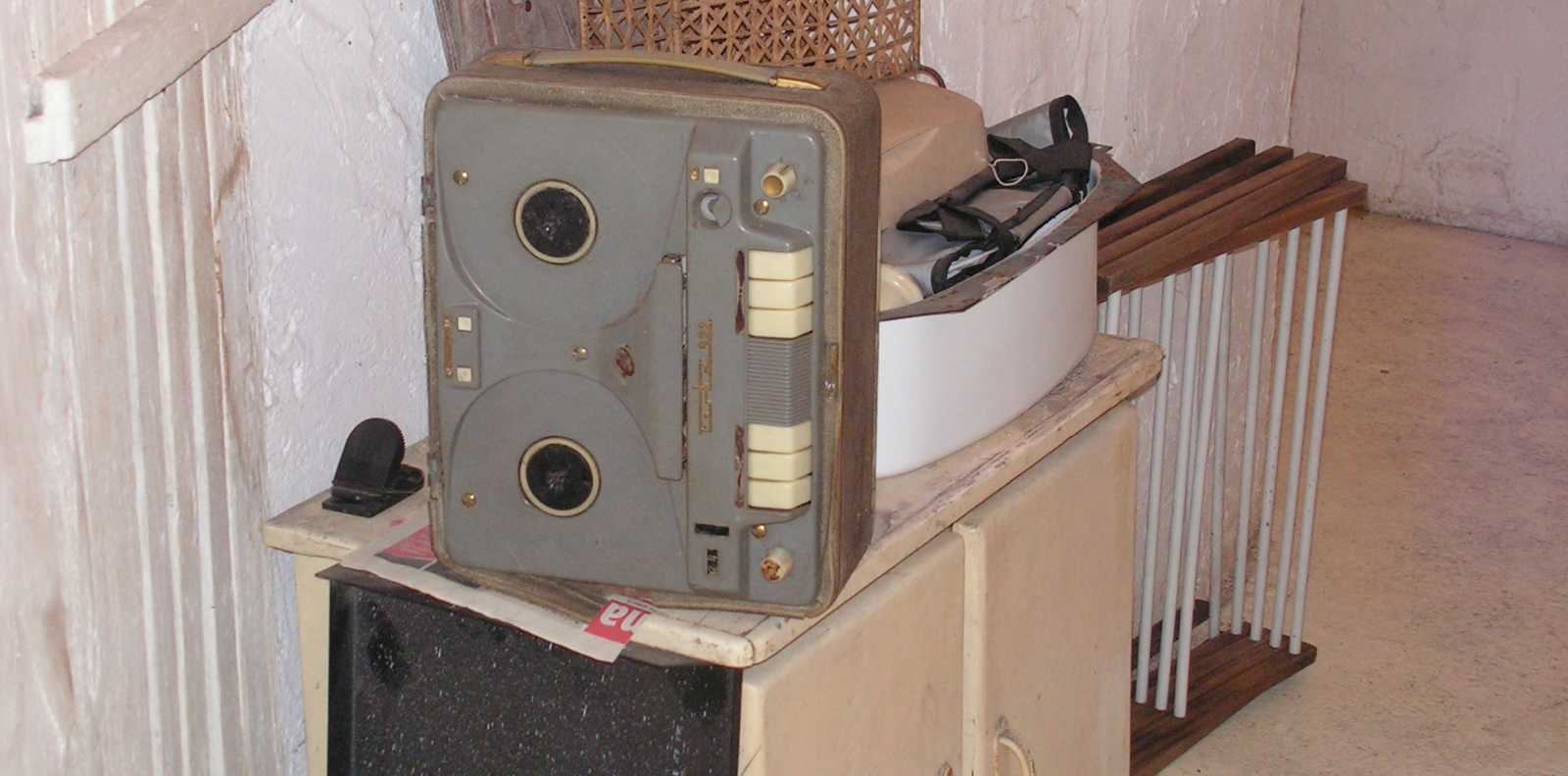

mikor végre kivettem a szekrényből, azonnal kitettem a folyosóra.
Majd átvittem a tűzifás pincébe, ahol is a bútorlap alá szerelt fűrészgép mellett helyeztem el, aminek amúgy már van rendes helye. Mármint már nem csak úgy hanyagul odatámasztva kellene álljon a fiókos szekrénykének, hanem betéve kellene legyen a magnó mögötti polcba, csak ugye nemcsak a polcrendszer szélein, de a frissiben elkészült polclapon is még nagyon új a festék. |
Mivel nem voltam róla meggyőződve, hogy a magnó szétszerelésének ma fogok nekiállni, de időm mondjuk még bőven volt, mert Andi még igencsak serényen túrta a kertet, nekiálltam a reklámújságok közül kiválogatni azokat, amik jól égnek, vagyis be lehet velük gyújtani a cserépkályhába. |
Miután az újságok szétválogatásával,
majd az előtérben található polcon történő elhelyezésével végeztem, de a párom
még mindig javában kertészkedett, kitettem a munkapadra a magnót. |
Valamint sebességváltóval. Bár a feliratok már
negatívba
fordultak, de attól még látszik a 4,7 és a 9,5 felirat.
Ez itt a magnó dobozának fedelét valaha rögzítő
zár
egyik, mára már igencsak viseltesnek tűnő fele.
Ez pedig a három számjegyű számláló, amit a nagy bordázott fekete kerék tekerésével lehet nullázni. Pontosabban szólva már csak lehetett, mert a gomb tekergetésének hatására ma már nem történik semmi. |

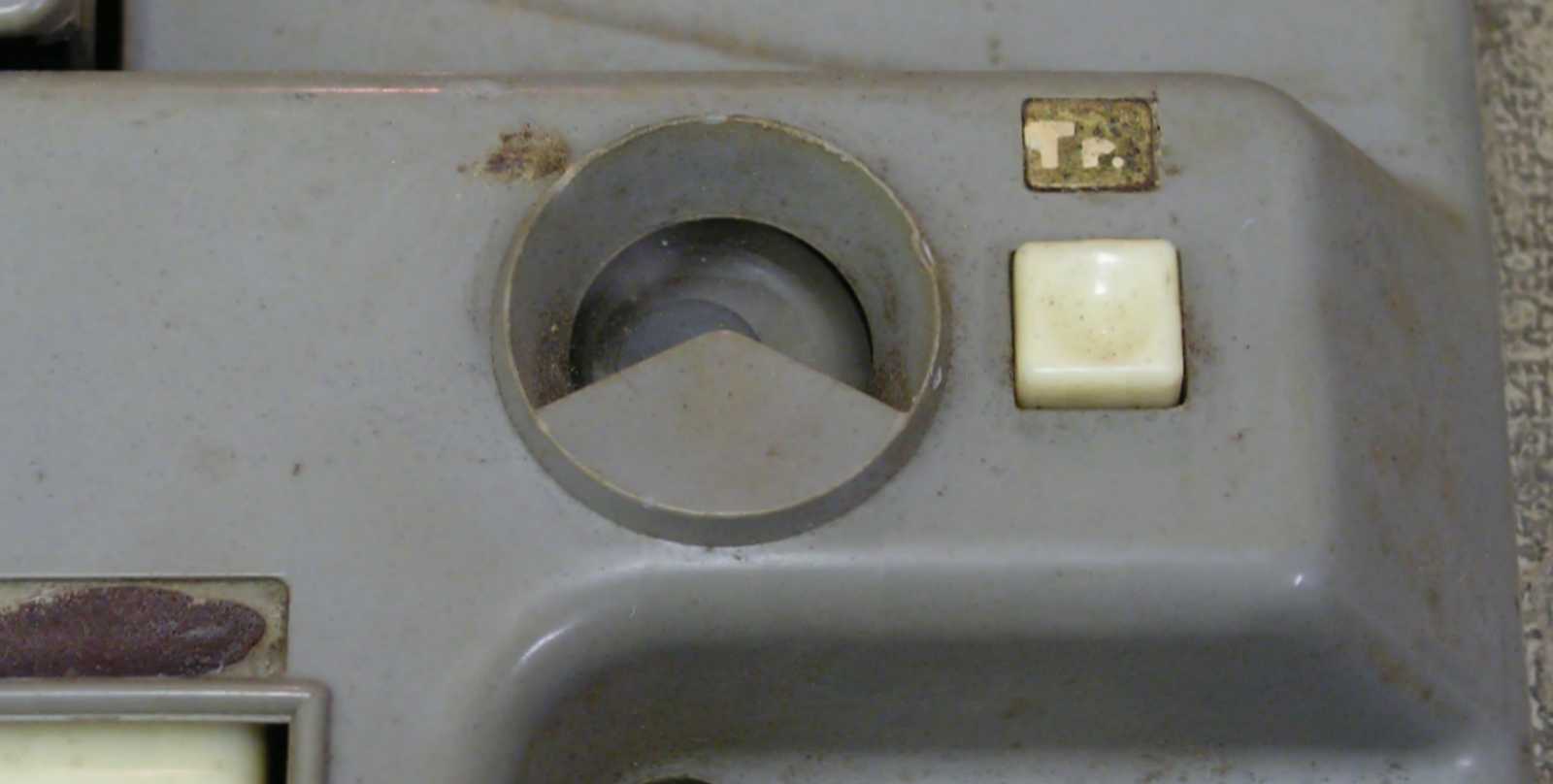

Vele átellenben található az EM4-es varázsszem, valamint a közvetlenül mellette elhelyezett trükk gomb. Utóbbi mindössze annyit csinál, vagyis az a trükkje, hogy a gombot megnyomva kikapcsolódik a törlés, minek következtében az új felvétel alól ki fog hallatszani a régi. |
A szalagorsó rögzítővel felszerelt orsózó tüske
vagy nem gyári, vagy exportkivitel.
Mármint a magyarországi piacra szánt magnókon eredetileg nem ilyen volt.
A magnó bal oldalán a hangerőt szabályozó forgatógomb van.
Míg a jobb oldalán a hangszínszabályzó. Hogy
melyik nyomógomb mit csinál,
az a hiányzó díszlécek okán már nem látszik, de persze könnyen kitalálható.
Miközben
az egyik forgatógombban még benne van a hernyócsavar, de már meg van lazítva,
addig a másikban már benne sincs. Mint azt már mondottam volt, ettől persze még
egyik gomb sem vált csak úgy egyszerűen levehetővé. Most viszont, hogy épp a
minap vettem egy olyan lendkeréklehúzót, aminek a szára van annyira vékony, hogy
befér a forgatógomb alá, azzal valószínűleg már le fogom tudni húzni a
tengelyükről a gombokat. |
A magnó szétszedésével viszont - mivel Andi még mindig nem jött be a kertből - haladtam tovább. Ez itt a doboz hátulja, illetve ha működés közben nézem, akkor a fenéklemeze, amiről már hiányzik a rács. |
A magnó dobozát borító műbőr nem mindenütt vált
el a fától, a hordfül pedig teljesen épnek tűnik.
Amit nagyon nem kéne megtenni egy vizet kapott, pláne már eleve több évtizedes korú elektronikával, az az, hogy a főbb elektromos részek átnézése nélkül, csak úgy egyszerűen áram alá helyezzük. Én persze - mivel ez a magnó már eleve halálra lett ítélve - bátran megtehetem, hiszen ha leég, vagy kipukkad benne valami, akkor sem ér semmi különösebb veszteség. Amúgy a régi szabványú villásdugó már eleve nem engedi magát a manapság szabványos aljzatokhoz csatlakoztatni. |
Na ezért van nekem felszerelve még ide a pincébe is egy ilyen régiféle aljzat.
A hálózati kábelt elrejtő rekeszben olvasható német feliratból egyértelműen kiderül, hogy ez a magnó exportra készült, ami amúgy nem jelent egyértelműen jobb készüléket, mindössze annyit, hogy hozzáigazították a megrendelő igényeihez. Ez általában a feliratozást, a külalakot, díszítéseket, valamint a csatlakozások szabványait jelentette. |
Azok a biztosítékok a foglalataikkal, azok nem valami bizalomgerjesztők, ellenben a motor forgórészét egy csavarhúzóval megbökve, az megmozdult. Mármint a forgatógombokkal ellentétben, a motor nincs teljesen berohadva. Mondjuk a potméterekre is csak a gomb rohadt rá, maguk a tengelyek forognak. |
A hálózati csavarbehajtó nem egy tipikus magnószerelő szerszám.
Előbb egy 6-os fúróval, majd egy 10-essel fúrtam bele a gombba, mégpedig le egészen a fémig, ami remélhetőleg már a potméter tengelye. Már úgy értem, hogy amennyiben a forgatógomb egy olyan fém magra lett ráöntve, amiben nem átmenő, hanem zsákfurat van, akkor ugyanúgy meg vagyok lőve, illetve fúrhatok tovább, egészen a tengelyig, csak ugye a már nehezebben fúrható fémben. |
A csapágylehúzó először a forgatógomb műanyag burkolatát tépte le.
A rozsdás tengelyvég alapján nincs rajta mit
csodálkozni,
hogy a két fém nagyon ragaszkodik egymáshoz.
A már fölösleges, pláne a csapágylehúzó szárainak beakasztásához útban is lévő műanyag részeket a fém magról letördelve, bár sikerült a két anyagot egymáshoz képest megmozdítanom, de ez csak annyira sikerült, amennyire a csapágylehúzó középső csavarjának kúpos vége a forgatógomb magjának 6-os furatába be tudott hatolni. Ahhoz, hogy innen továbbjussak, kellene egy olyan alkatrész, ami van annyira hosszú, mint a forgatógomb magja, vékonyabb a potméter tengelyének átmérőjénél, és még egy furat is van benne, hogy legyen amiben a csapágylehúzó csavarjának vége, pontosabban szólva hegye megtámaszkodik. |
Mióta a már ezer éve tervezgetett csavarválogatós projekt végre lefutott, azóta megtalálni egy az előző mondatban felvázolt spéci alkatrészt, még egy percembe sem kerül! Már persze csak akkor, ha van olyanom egyáltalán. |
Hogy könnyedén ment volna, arról szó sincs, ami jelen esetben annyira igaz, hogy miközben a mosógép motorjáról a csapágyakat húztam le, még fele ennyit sem kellett erőlködnöm. A csapágy mondjuk nem volt a tengelyére rárohadva. |
A forgatógomb fém magját mindenképp megőrzöm, mert az még nagyon is jól jöhet, ha egyszer forgatógomb készítésére adnám a fejem, amihez persze előbb még mindenképp meg kellene építenem az áttételes esztergát. Mármint azért, mert az a jelenlegi állapotában még annyira gyorsan forog, hogy megég benne az anyag. |
Már csak néhány hatalmas fejű réz csavar választ el a magnó belsejének látványától. No nem mintha nem láttam volna még ilyet. Apukám valaha (még valamikor a 80-as években) hozott egy Terta 922-est, iskolai selejtezésből, amit aztán Tomi barátomnak adtam, mégpedig cserébe a szülei Mambó magnójáért, amit annyira gyenge konstrukciónak tartottam, ráadásul el is volt porladva a bele, hogy inkább neki sem álltam a kipofozásának. Amúgy nem az a Mambó magnó van a pincei szekrényben, mert azt idővel, ahogy fogyott a rendelkezésemre álló hely, apróra elbontottam. |
Ez a magnó nemcsak bonyolultabb lett, mint amilyen egyszerű az elődje volt, de egyenesen nagyszerű ötletek kerültek benne kivitelezésre. Meg persze nem annyira nagyszerűek is. |
Miután az öregecske villásdugót a konnektorba újra bedugtam, majd azt kérdvén tekergettem a magnó gombjait, hogy a készülék mégis miért nem reagál semmire, egyszer csak kiszúrtam a már nagyban világító EM4-es varázsszemet. Piszkálódásaim közepette szerencsémre nem nyúltam semmi olyanhoz, ami megrázott volna. |
A motor forgásáról azért nem vettem, és persze nem is vehettem észre, hogy a magnó már nagyban üzemel, mert azt megállította a balra látható, természetesen berozsdált tengelyű közlőkerék, aminek - bár ez egy magnó esetében erősen ellenjavalt - adtam egy cseppnyi WD40-et. Kézzel ugyan tudom tekerni a görgőt, de csak komoly nehézségek árán. |
Ami
ebben a mechanikában igazán nagyszerű, az a mindkét oldali szalagfeszítés,
illetve fékezés
magának a szalag által szabályozott megoldása. Mármint azt, hogy a jobbra
látható felcsévélő csonkja mennyire húzzon, azt a szalag feszessége által
működtetett filcbetétes fék szabályozza, ami azt eredményezi, hogy a húzóerő
majdhogynem független a szalagorsón található szalag mennyiségétől. Mármint a
szalagot érő húzóerőt a kissé jobbra lent látható rugó erejével lehet
beállítani, és az onnantól kezdve minden körülmények közt annyi lesz,
amennyit beállítottunk. |
A másik, vagyis a leeresztő oldali fékrendszer is ugyanezen az elven működik. Egy ilyen karos féket amúgy tervezek is át, pontosabban szólva beépíteni az AKAI 4000DS-be, bár ebből a tervemből ebben az életemben már valószínűleg nem lesz semmi. Már csak azért sem, mert a kisebbik AKAI magnóban már évek óta nem járt az áram. |
A
sebváltót a piros négyzettel jelölt ponton megnyomva, a zöld négyzettel jelölt
villa feldobja a szíjat a felső szíjtárcsára (4,7-es sebesség), míg a sárga
négyzettel jelölt pontot megnyomva, a váltó visszaáll 9,5-ös sebességre. A bal
alsó sarokban látható érintkező a két sebességnek megfelelő korrekciót
kapcsolja, míg a jobbra fent látható trimmer funkciójára a kapcsolási rajz
alapján nem jöttem rá. |
Mivel a magnó a pincében van, és meg ugye fent a lakásban rovom e sorokat, lemenni pedig valamiért nem volt kedvem, gondoltam míg a magnószerelési kedv újra elkap, addig legalább a műszaki dokumentációt rendezem. (lásd itt alább) |
Amennyiben egy magnó másodpercenként 4,75 centiméter szalagot eszik, akkor egy perc alatt 2.85 métert, egy óra alatt 171 métert, három óra alatt pedig 513 métert. Mivel a szalag oda vissza játszható, vagyis 2x260=520, így kijön a matek. |
Hogy a lendkerék és az azt meghajtó szíjtárcsa között nem fix,
hanem
rugózó kapcsolat van, olyat még sehol másutt nem láttam.
A lap alján olvasható "Rendkívül hosszú játszási időre alkalmas (zenére 8, beszédre 16 óra). ... PILLANAT ÁLLJ és távolról üzemeltethető PILLANAT ÁLLJ kapcsolóval felszerelt." mondatok igen nagy valószínűséggel nem erre a készülékre vonatkoznak, hanem a BRG M8 Calypso magnójára. A játszási idők azért hosszabbak, mint amit a leírás korábban említett, mert míg a Terta 922-re csak 15-ös, addig az M8-ra már a 18 centis szalagorsó is felrakható. |
A kapcsolási rajz - a maga egyszerűségében - már-már zseniális.
A készülék további "trükkje", hogy egymástól
csatlakozókkal könnyedén
elválasztható modulokból áll, amiket akár cserével is lehet javítani.
Hogy a gyorspörgetést szíjátdobással megoldani nem a legjobb ötlet, az már csak abból a tényből is sejthető, hogy ilyet még semelyik másik magnóban sem láttam. Ettől persze még ez a megoldás is rendben működik, csak gondoltam - ahogy szoktam - ebbe a magnóba is belekötök. |
Egy szíjat bevetni a szokásos gumiperemű
közlőgörgő helyett,
már csak a plusz hibalehetőség miatt sem volt jó ötlet.
A szalagpálya is szenved attól a ki tudja miért, de például a Terta 811-ben is elkövetett hibától, hogy a szalaghúzó tengely a két szélső szalagvezető baba közé pontosan középre került. Mármint ennek a megoldásnak semmi értelme, hiszen nyugodtan lehetne a lendkerék három, de akár még négy centivel is jobbra, és akkor annyi hely lenne a fejeknek, hogy akár három is odaférne belőlük! |
Így meg ugye még a törlőfej is csak azon az áron fért el, hogy kényszerűségből egybe lett építve a bal oldali szalagvezető babával. Egy további igencsak csúfos hiba, hogy a fékkar végén az a tengelycsonk, amin a szalag fut (lásd balra), meg az a másik is, ami (a felvétel és a lejátszás állást kivéve) elemeli a szalagot a fejtől, az annyira vékony anyagból van, hogy idővel egyszerűen megeszi a rajta súrlódó szalag. Ilyen helyekre vagy vastagabb, vagy keményebb anyag kell. Mondjuk ha görgőt kapnak a tengelyek, amit a szalag nem súrol, hanem a nulla tömeg miatt egyszerűen csak forgat, na akkor az sosem kopna el! Egy ilyen kommersz magnó persze nem az örökkévalóságnak készült. |
Az
a többitől eltérő színű lemez, az a leírás szerint ugyan gyári, de attól még
nagyon úgy néz ki, mint amit utólag reszelt bele valaki a magnó mechanikájába.
Amúgy az a szerepe, hogy pillanat állj állásban aktiválja a jobb oldali féket,
ezzel megállítva a szalag felcsévélő orsó általi húzását. |
Miután a magnó gumilábait tartó csavarokat hosszú perceken át teljesen hiába tekergettem, egyszer csak kiszúrtam a piros nyíl mutatta csavart, meg persze még három másik társát is, melyek a fenéklemezt igazándiból tartják. |
Bár ebből most szinte semmi sem látszik, de attól még ezek spéci krómozott díszalátétekkel szerelt gyönyörűséges réz csavarok. Bár ezek csak a készülék fenéklemezét tartják, de attól még megadták a módját. Bár más apró, de ennél sokkalta fontosabb műszaki részletekre figyeltek volna oda ennyire... |

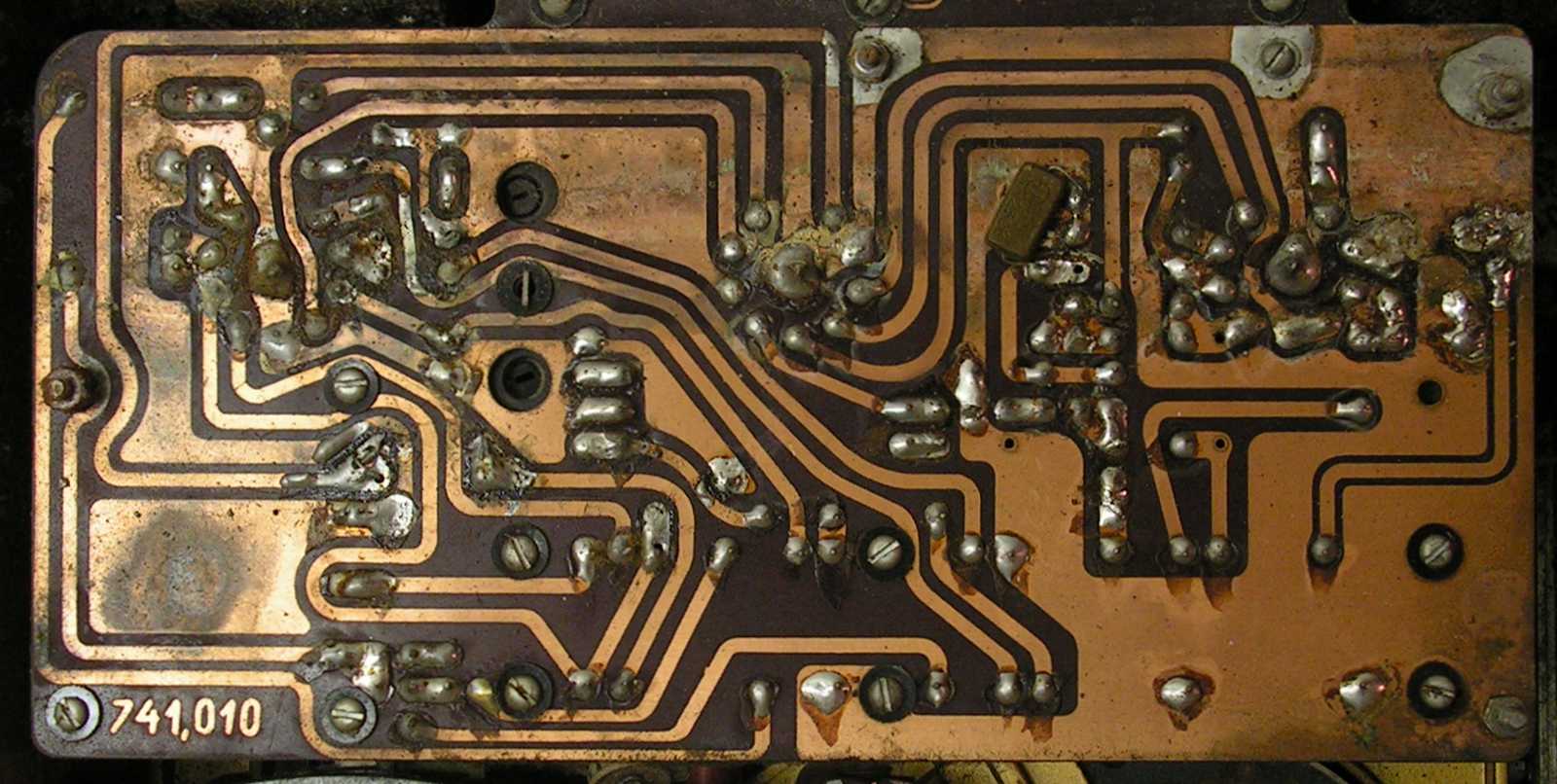

Ez egy nemhogy szépen, de egyenesen szellősen, jól áttekinthetően felépített készülék. Az elektronika panelját takaró, pontosabban szólva árnyékoló lemez viszont már megint úgy néz ki, mint ami utólag lett a már elkészült készülékhez hozzácsapva. |
Aminek a dobozát sajnos már megette az idő, pontosabban szólva a víz, amit a padláson kapott. Mivel ez a doboz apró fadarabokból lett összeragasztgatva, bár ezeket külön nem fényképeztem le, de attól még úgy volt, hogy a magnó forgatása közben egy csomó kiesett közülük. |
Mikor megláttam, hogy a potméter hátuljáról le lett építve a kapcsoló, a rákötött vezetékek pedig fixre lettek kötve, mindjárt megértettem, hogy a potméter miért viselkedett olyan furán. |
Bár eddig még minden bontási lépésem sikeresnek volt mondható (kivéve persze a fenéklemez rögzítését illető tévedésemet), a jelen nyáklap képéhez vezető utam legalább olyan kacifántos volt, mint a két forgatógomb leszedése. Mármint a 3-as anyáknak hol kombinált fogóval, hol egy nem kifejezetten passzos csőkulccsal mentem neki, mire végre mind letekeredett, és akkor jött a következő lépcső, akarom mondani anyasor, ami a panelt fogta oda a távtartókhoz. Na itt viszont már végképp elakadtam. Mármint az anyák ugyan letekeredtek, de a panelt még mindig úgy odafogta valami a mechanikához, hogy végül szégyenszemre kénytelen voltam feladni a további feszegetést. |
Az a ragya a dobozon, na az nem néz ki valami
jól...
Épp mint ahogy a rozsdás hangszórókosár sem.
Ez itt a tápegység, ami egybe van építve a
varázsszem foglalatával,
s ha esetleg kellene, akkor mint modul, újra lehetne hasznosítani.
Balra a lendkereket, míg jobbra a motort látjuk. Az én példányomban szerintem nem ilyen, hanem külső forgórészes motor volt. Vagy az a BRG M11-es magnóm volt? Ki tudja azt már ennyi idő után... |
Amit még nem mutattam, az a magnó
csatlakozóinak sora, ami nagyon
úgy néz ki, mintha egy az egyben át lett volna véve az előd 811-esből.
Miután újra bekapcsoltam, de a motor épp csak forgott, először a balra pörgetés közlőgörgőjének csapágyazását lazítottam fel (mármint a belenőtt zsírt), majd miután a motor továbbra is csak erőlködött, a jobb oldali orsózócsonk alatti alsó tárcsával is kénytelen voltam megtenni ugyanezt. |
Lehet,
hogy ezért a fékkarért egyszer még visszajövök. Most mondjuk nem azért vettem
le, hogy majd idővel máshová beszereljem, vagy mondjuk így magában állva
megmutassam, hanem csak útban volt a jobb oldali orsózótárcsát meghajtó szíj
visszaugrasztásakor. |
Amúgy
volt
egy olyan tervem, hogy addig mozgatom a magnó alkatrészeit, míg csak vissza nem
tér a hangszóróba a zúgás, majd átmegyek a lomos pincébe egy tekercs próbaszalagért,
s a magnót legalább egy rövidke bemutató erejéig megszólaltatom, de nem jártam
sikerrel. |
Szóval ez itt már a zárókép, ami belülről mutatja a magnó olajfüstös tetejét.
