LG LCD monitor
(élesztési kísérlet)

Ez a három kincs hever az előszobában. A vödör a legértékesebb, abban szoktam
levinni a szemetet. A felső doboz - telve papírral - mint fűtőanyag szerepel
a mai napon. Az alsó dobozban egy elektronikai hulladék kategóriájú
döglött LCD monitor található. Ez utóbbiról lomról szól e történet.





Anyukám összeszedte a polcról a nem oda való izéket, s elém szórta, hogy ugyan
már válogassam ki belőle ami az enyém. Azok a fadarabkák olyan jópofák,
hogy konkrétan feléjük álmodtam egy rádiót. Már úgy értem, hogy egy
egy ilyen kis fadarab volna a rádió lába. A rádió többi része meg
majd csak kialakul valahogy. Szövögeti álmait a szerző...





Kicsit karcos, kicsit ragacsos, de legfőképp nagyon nem működik.





Ugyan látok alul két kósza csavart, azonban nekik semmi
közük sincs a monitor egy darabban való maradásához.





Azért megszokásból kitekertem a csavarokat. Természetesen nulla eredménnyel.
Először úgy néztem, hogy ez a részlet (már úgy értem, hogy a monitor
talpcsatlakozója) erősen útban lesz a szétszedéshez. De nem...





Egyszerűen beakadó pöckös. Semmi csavar. Vagyis kidobás előtt
nem lesz mit kicsennem belőle, mint újrahasznosítható anyag.
De azért még ne szaladjunk annyira előre...





Gondoltam mi van, ha sikerül kipofoznom? Nehogy már össze legyen karcolva
a széle! Ezért alátettem egy amúgy felmosórongynak használt törölközőt.





Ezt az elemet egyetlen csavar sem tartotta, csak a kábelek meg a hátlap.
Persze jó ez így, csak olyan fura érzés volt, hogy a perem lepattintása után
 a kezemben maradt az egész belseje. Ha óvatlan az ember, kitépi a kábeleket.





Ezzel lesz baj. Szóval úgy kell, hogy még mielőtt szétszedné az ember
az adott javításra várakozó holmit, illik bekapcsolni, s megvizsgálni,
hogy mi is a konkrét hibajelenség. Ez a munkafázis most kimaradt.





Milyen dolog már, hogy az ember örülni tud pár púpos, vagy épp kifolyt kondinak?
De sajnos nem... Ezeknek a kondenzátoroknak ránézésre nincs semmi bajuk.





Ennek a nagynak sincs külsérelmi nyoma. Persze nem kívülről szokott sérülni, hanem
belülről kifelé haladva. Tegyük fel felforr benne az elektrolit és felpúposodik.
Vagy kijön belőle a lötyi, s valami paca nyomot hagy. De sajnos nem.

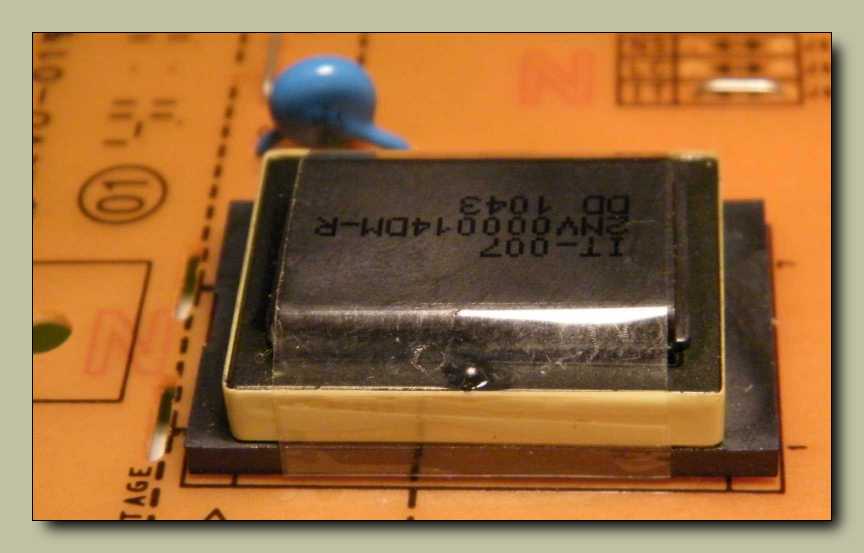

Nagyfeszültségű transzformátor. Ez transzformálja fel a feszültséget az LCD panelt
hátulról megvilágító fénycsövek részére. Nem szeretném, hogy neki legyen baja.





Ha nem boldogulok az egyszerű hályogkovács eszközeimmel, majd rámérek
oszcilloszkóppal a tápfeszültségre, hogy stabil, illetve, hogy tiszta-e.





Ezt a nyomorult csatlakozót aki kitalálta...
Először szét nem akart jönni, aztán meg össze nem akart menni.
Hiába nyomtam meg a két szélén a karocskákat, kellett hozzá egy laposfogó is.





Visszakötöttem a helyére az elektronikát, de immár burkolat nélkül.
Csakhogy ez így bekapcsolva azonnali halálhoz vezet!





Ezért kaptak a panelek maguk alá egy szép nagy kartonpapírt szigetelésnek.







A ciripelés bármitől lehet. Meglehet, hogy hibás az egyik cső, s ettől túl sok áramot
vesz fel, amitől aztán letilt a védelem. Vagy maga a trafó is lehet hibás, például
menetzárlatos. De akár még a visszacsatolás (többszörös, illetve többkörös
védelem) is lehet hibás, bár ez kevésbé valószínű. Lehet tápegység hiba is, hiszen
a beinduló transzverter rendesen megrántja a tápot. Lehet fáradt a trafót meghajtó IC,
illetve kiszáradhattak a csatoló kondik. Mivel a panel ebben az állapotában nehezen
forgatható, érdekes lesz a javítás. Illetve mindenképp érdekes lesz üzem közben
piszkálni, hiszen a hálózati tápkábel közvetlenül erre a panelra van rádugva.
Vagyis ezt a panelt üzem közben fogdosni, mondhatni erősen ellenjavalt!





Márpedig a szoba ezen állapotában nem odázhatom el a javítást,
holmi megszokott délutáni szendergés bevetésével.
Vagy együtt alszom ezekkel a lomokkal.





Először rámértem a tápegység kondenzátoraira a kapacitásmérőmmel.

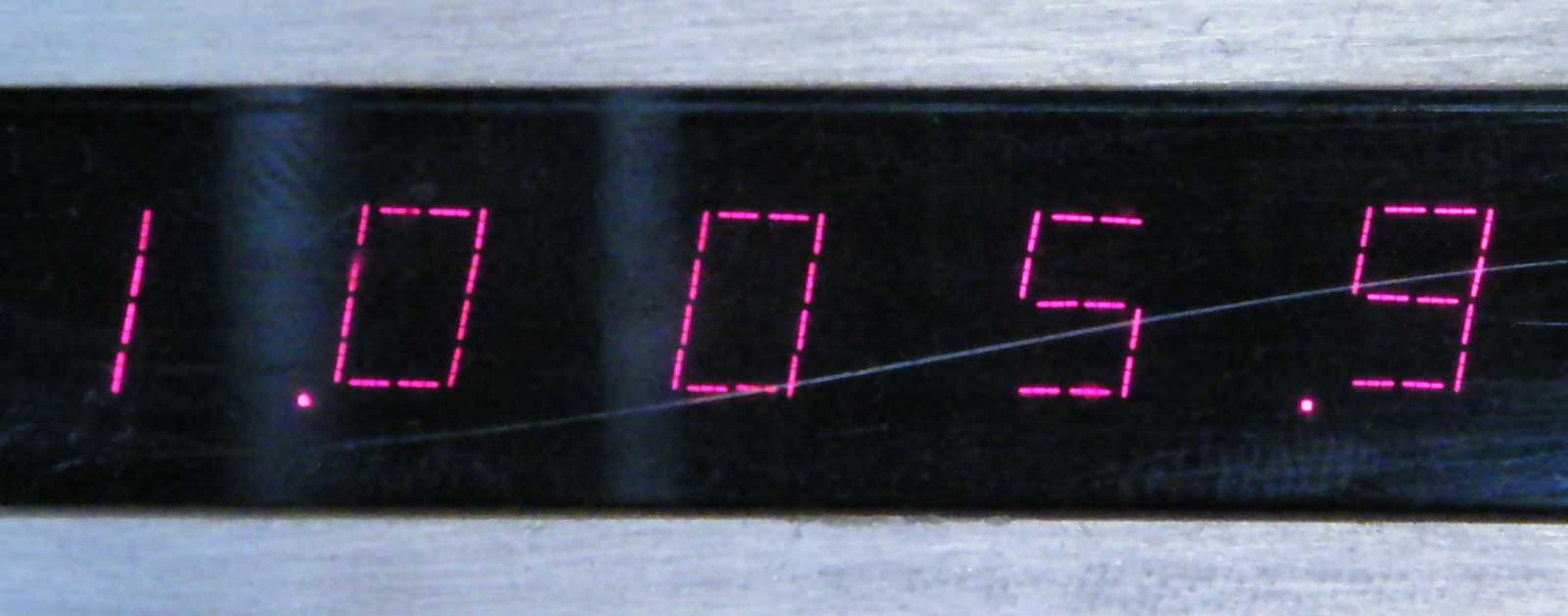

Mindben megvan az ezer mikro! Ráadásul szikroszkóppal is rendben vannak.
Vagyis ha feltöltöm őket egy 9 voltos elemről, kisütéskor szikráznak.
Ugyan ez nem egy egzakt mérés, de más eszköz híján megteszi.
Amennyit én ilyesmit javítok, nincs értelme ESR mérőt venni.





Ezt a kondit - mivel ragasztva van a panelra - nem forrasztottam ki, hanem a képen
látható két szál drót segedelmével kötöttem rá a műszerre. Jelentem "sajnos" ez
az alkatrész is rendben van. Márpedig ha nem találok valami az én szintemen
is javítható / cserélhető hibás alkatrészt, akkor ennek a monitornak annyi.





Ilyen trafócskából például biztosan nincs itthon másik.







Raknám össze, de valahogy nagyon lazán illeszkednek egymáshoz az egyes elemek.
Konkrétan a képen látható kettő. Úgymint elektronika vasdobozban,
és maga a kijelző panel. Persze megint én voltam a hülye
(csak egyszer ne lenne így), mert kihagytam a felépítményből egy
formátlan (valójában persze épphogy a szükséges formájú) lemezdarabot.





Mi lenne, ha próbaképp beindítanám a csöveket valami külső feszültségforrásról?
S már szereltem is le a háttérvilágításnak kitalált, azonban sosem
használt fénycsövet az asztalomon található pult aljáról.





Érdekes egy állat, az már biztos!
A spirál nyilvános telefonkészülékről származik.





Ez egy mini transzverter, amit egy kézi szkennerből operáltam ki.





Ez pedig egy fakocka, illetve hasáb.

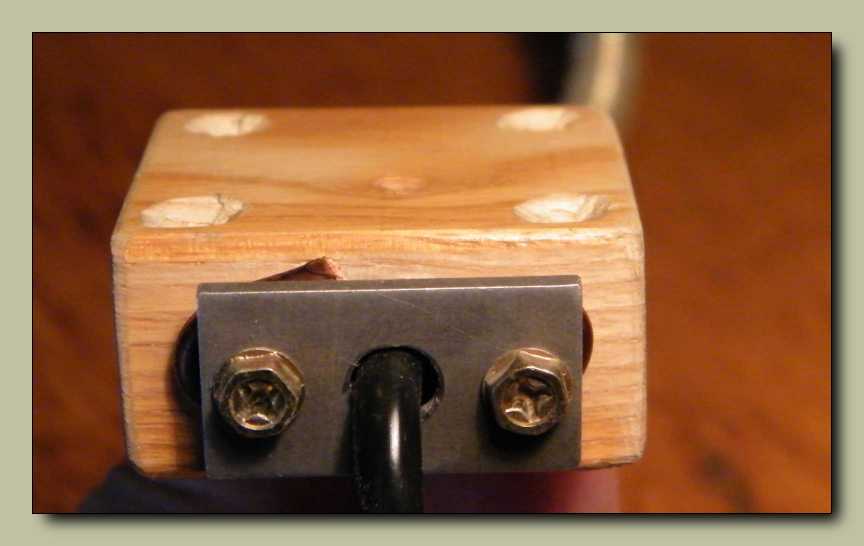

A rugó nem állt meg magában, ezért két szál vastag tekercselőhuzalt dugtam bele.
Ezeket a képen látható módon rögzítettem egy EVA tápegység hűtőborda
darabbal. A kábel pedig CB76-os készülék zsinórja volt eredetileg.





A tápfeszültség - kapcsolható módon - a Creative aktív hangfalból érkezik.
Minek ide még egy dugasztáp? Mikor ugye ez úgyis mindig be van dugva.





Nem egy fényár, de gondoltam háttérvilágításnak megteszi.
Ehhez képest leginkább csak útban volt.
Akkor ennyit mára a szerző ötleteiről...





Ráforrasztottam a kimenetre két szál drótot.





Melyeket az egyik fénycső csatlakozójába dugtam.





Persze nem egységes a fénye, de ez nem is csoda, hiszen csak az egyik cső megy.







Ahogy tekergetem a tápegységen a feszültségbeállító gombot, úgy változik
a monitoron a fényerő. Persze ezen a felvételen ez a jelenség nem látszik
valami jól, mert a kamera megpróbálja kompenzálni a fényerőváltozást.





Azt mondja, hogy ellenőrizzem a jelkábelt. Jelentem ellenőriztem.
Ott lóg az ágyamon ücsörgő mackó nyakában.
Mit akarhat ezzel a kábellel...





Nekimentem az Internetnek és letöltöttem az ehhez a monitorhoz illő szervizmanuált.
LG W1946S service manual Pont nincs benne a tápegység, illetve a transzverter rajza.
Ez micsoda egy gonosz dolog már a gyártó részéről! Illetve szerintem jogosan merül
fel bennem a kérdés, hogy honnan tudták, hogy mi fog benne elsőnek bedögleni?





Aztán kaptam egy olyat, hogy LG W1942S service manual, melyben ugyan
benne van a keresett rész, csakhogy nem illik ehhez a monitorhoz.
Konkrétan sokkalta bonyolultabb transzvertert ábrázol
ez a rajz, mint ami az adott monitorban van.





 Másnap reggelre érkezett meg a tuti az LG W1941S service manual képében.
Most aztán nincs mese, neki kell állnom átnézni, hogy mit tehetek.
Vagy meg kell találnom, és ha lehet el kell hárítanom
a hibát, vagy ha lehet, be kell csapnom
az elektronikát, hogy beinduljon.





Én meg már azt hittem az APM4550 nyolclábúról, hogy ő a transzverter agya,
miközben csak két FET van benne, ami a trafóba nyomatja a zaftot.





Igazándiból a DT8211 a transzverter fokozat agya.





Már megint itt van előttem kiterítve, apró darabokban.





Kipróbáltam, hogy elindul-e a tápegység a bemeneti fokozat nélkül is, de nem indul.
Tettem egy újabb próbát, hogy vajon észreveszi-e az elektronika, ha nem dugom rá
a kábelt az LCD paneljára. Nem veszi észre, ezért egyszerűen bebugyoláltam
a panelt egy porrongyba. Míg a másik panelt sebesen forgatom, nem kap
szerencsétlen rövidzárat. Persze az sem egy utolsó szempont,
hogy a vékony szalagkábelt sem tépem szét.





Ez most szórakozik velem? Mert mindjárt átrúgok az LCD panelen!





Először kicsit bajban voltam, hiszen hogy keressek úgy hibát, hogy nem látom, hogy
világít-e a monitor eleje, vagy sem. Aztán kiderült, hogy egész jól látszik (nem csak
a képen, hanem a valóságban is) a monitor szélén található lyukakon keresztül is
a működés. Mivel minden úgy van mint tegnap, kivéve, hogy nincs feldugva
a vezérlés az LCD panelra, gondoltam hátha ott a hiba. Mit tudom én?
Akár az is megeshet, hogy az LCD áramfelvétele már túl sok
a tápegységnek, amitől feladja. De persze nem...





Akár feldugom a kábelt, akár lehúzom, a monitor teljes összevisszaságban hol megy,
hol pedig nem. Komolyan mondom, hogy már majdnem felfogtam a visszacsatoló
hálózat rejtelmeit, mikor véletlenül kiderült (odanéztem), hogy ebben a panelban
nem is DT8211 a vezérlő, hanem hanem MPS1009 Most erre mit mondjak? Talán
meséljem el, hogy egyszer tévéjavítás közben leesett a Kádár könyv, s mikor
felvettem, nagyon nem ott volt nyitva ahol kell. De ez engem egyáltalán
nem zavart abban, hogy bőszen tovább értelmezzem a látottakat.





Kínomban azt játszottam, hogy nagyon fülelek, ugyanis mikor ki-bekapcsolgattam
a monitort, időnként sercent egyet benne valami. Az volt a gyanús, hogy nem
a táppanel irányából jött az aprócska nesz, hanem az LCD panel felső sarkából.
Ott konkrétan nincs semmi, legalábbis ránézésre nincs. Gondoltam ránézek belülről.
Azt elfelejtettem mondani, hogy közben felhívtam a monitor gazdáját s rákérdeztem:
Krisztián! Nem boldogulok vele. Kidobhatom? Igenlő választ kaptam, úgyhogy
innentől kezdve azt csinálok a monitorral, amit csak akarok. Mondjuk
eleve úgy vettem át, hogy nem mondtam rá sok esélyt.

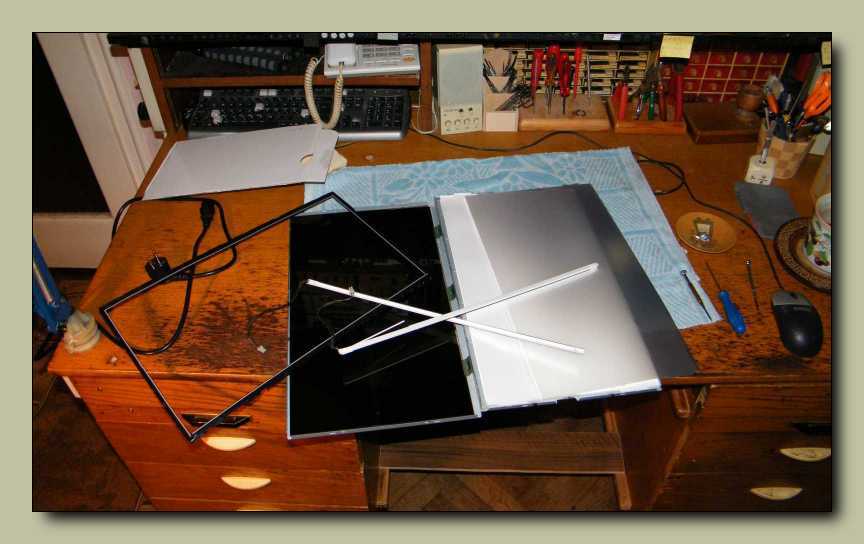

Ennyire szétszedve (a valóságban jött még ennél tovább is) felmerült bennem
a kérdés, miszerint vajon (vagy tőlem akár disznózsíron is) össze tudom-e
majd szerelni. No meg lesz-e értelme? Mert attól, hogy ennyire
szétborítom, na attól még nem lesz meg a hiba.





De igen. Meglett. Ez az aprócska fehér valami, az LCD panelt hátulról megvilágító
fénycső vége. Az ott a sarokban konkrétan égésnyom. Meglehet, hogy
a javítással beégek, de legalább a hibabehatárolással nem.

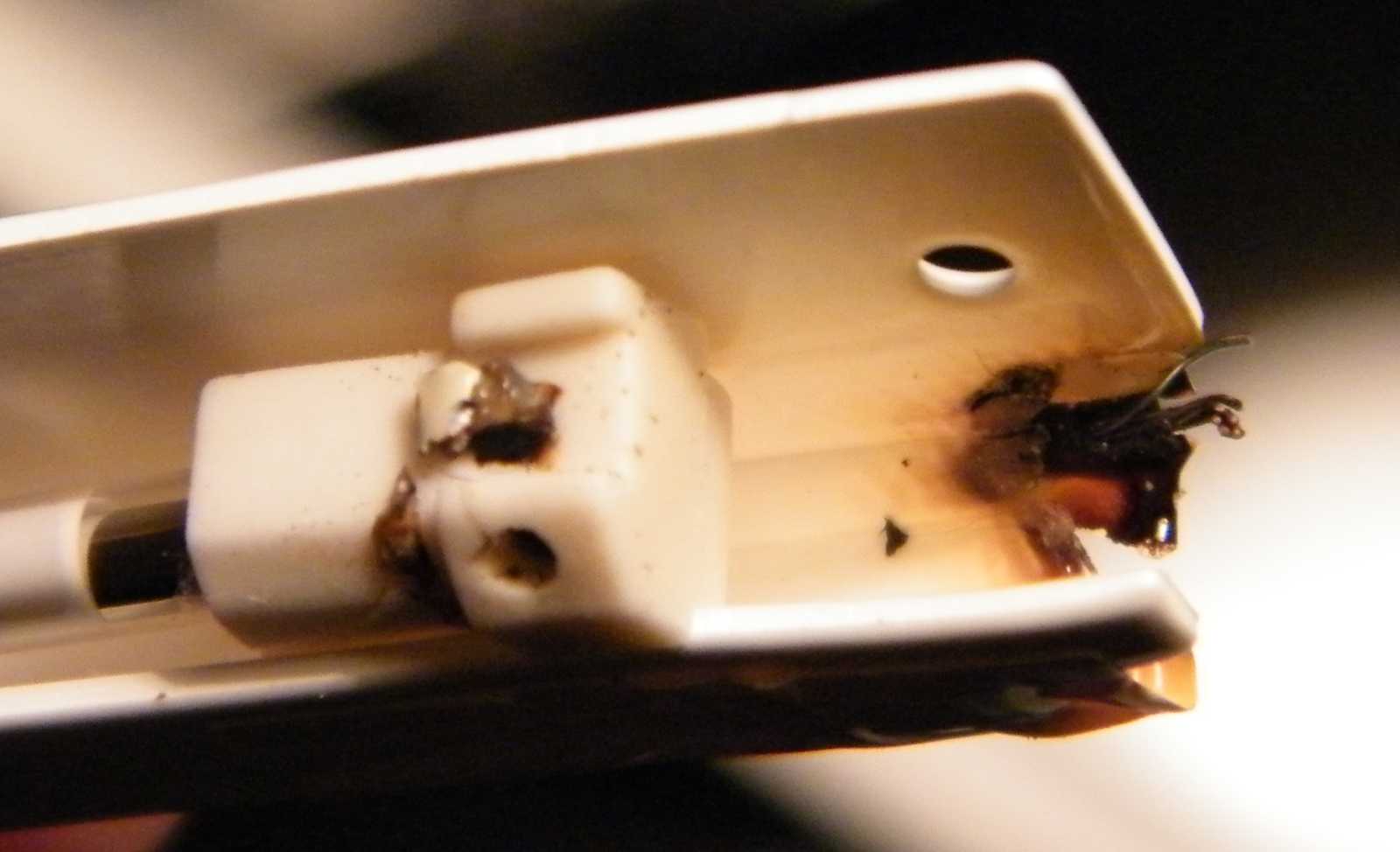

Rojtosra égett a műanyag, ahol a fénycső vége csatlakozik a vezetékhez.
Ez, illetve az itt időszakosan előálló kontakthiba adta a sercegő hangot.





Sajnálatos módon ez többé már semmiféle hangot sem ad, legfeljebb ropog mikor
beletördelem a szemetesbe. Szóval az úgy volt, hogy próbáltam kihúzni a helyéről,
illetve lehúzni az LCD panel mögötti megvilágító egység széléről, de nem jött. Mivel
közvetlenül ezen feszegetős művelet előtt mintegy 50 beakadó pöcköt akasztottam
szét a csavarhúzómmal, nem gondoltam volna, hogy ez meg oda van ragasztva.
Mikor éreztem, hogy valami eltörött, már rég késő volt. Hófehér alapon
hófehér ragasztószalag. Kész! Megadom magam! Legyőzettem...





Bevallom őszintén, hogy már épp úgy voltam vele, hogy szívfájdalom nélkül kivágom
a kukába a maradványokat, mikor is az a korszakalkotó ötletem támadt, hogy mi
lenne, ha ezentúl úgy működne, ahogyan én azt tegnap este láttam. No nem
a tápegységemről hajtott külső transzverterről, hanem a kettő helyett
csak 1 csővel. Ha valahogy sikerül becsapnom az elektronikát,
még ha fél fénnyel is, de még elműködhet egy darabig.

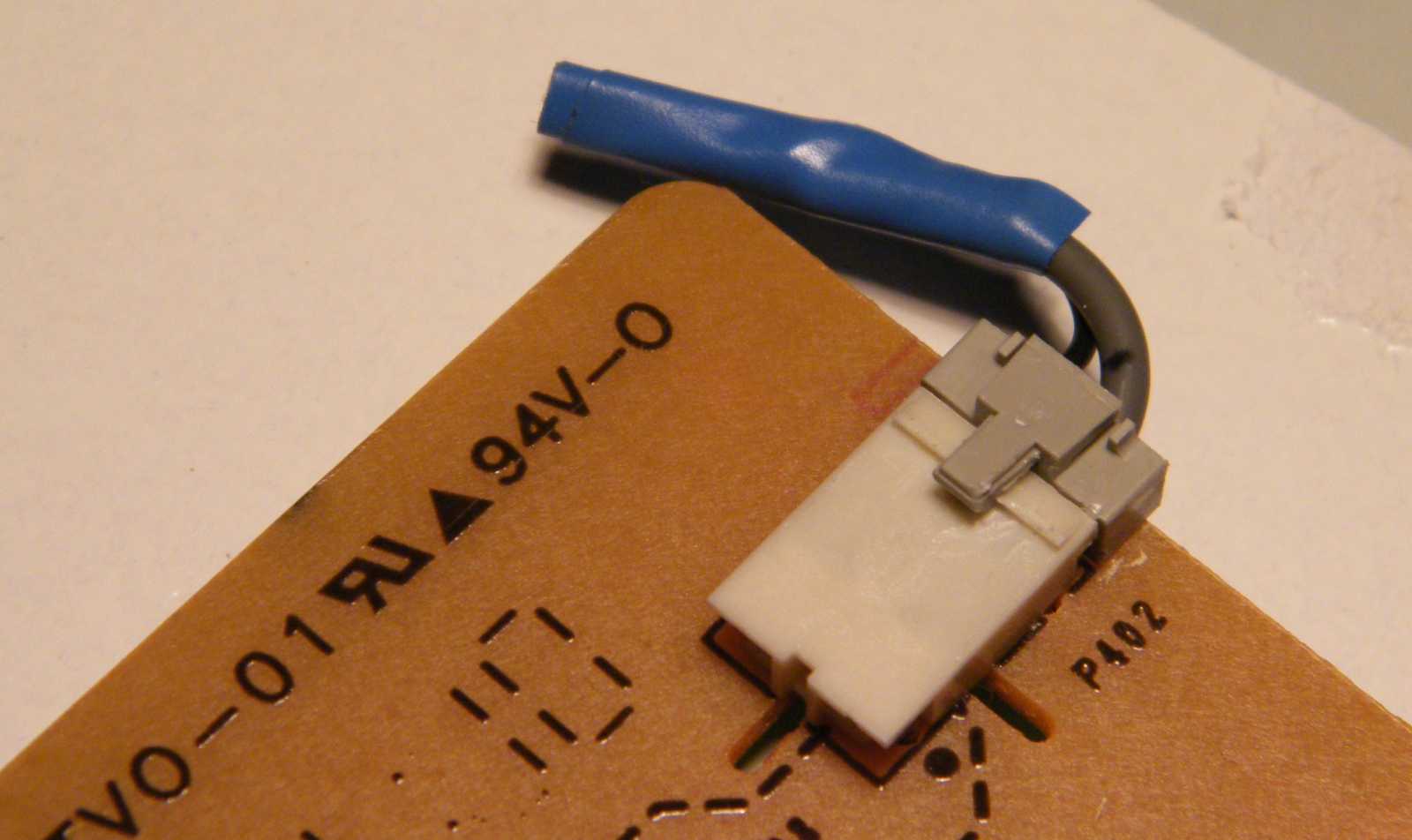

Mivel a két fénycső sorba volt kötve, gondoltam rövidre zárom a kiesett cső helyét.
Ááá... Ne gondold rólam... Nem vagyok ám ekkora állat! Nem így lesz.





Hanem szépen letekerem a rövidzárat szigetelőszalaggal.





Na mit jelentenek körben azok a világító pöttyök?
Hát persze, hogy elmegy egy csővel is!





Mi a sz*rt akar ez a k*rva monitor már megint azzal jelkábellel?
Hányszor mondtam neki, hogy a macim nyakában lóg!





Nem engedem a monitort a mackóm közelébe, mert ezek ketten amilyen
perverzek, néhány nap elteltével tele lenne a szobám teletabival.





Kár, hogy eltörött az egyik fénycső...





Érdekes mód az egyik fénycső hiánya egyáltalán nem látszik meg a monitor képén.
Balra összehasonlításképp egy Lenovo T400-as látszik. (ebből jön a jel)
Mondjuk az én szemem fényérzékeny, én mindet lecsavarom.





Bevágtam a sarokba, mehet vissza a tulajnak. Kíváncsi leszek, hogy vajon
meddig fogja bírni. Ez a kérdés még hónapokkal ezelőtt merült
fel, s a monitor (meg a gazdája) köszöni, azóta is jól van.





Ezt speciel nem én törtem el.





A kibányászott fénycsövecske vége jól láthatóan megégett.
Vele ellentétben én viszont nem égtem le a javítással.
Komolyan mondom, valaki csak megemlít egy
monitort - javítási célzattal - azt lelövöm!

Utóirat:
Aki úgy érzi, hogy fel van iratkozva a hírlevélre, de nem kapja, az nézze meg a
Gmail (esetleg Freemail) fiókját webfelület alól. Ott leszek a spam mappában.
