Kapacitásmérő előtét digitális frekvenciamérőhöz
(saját gyártmány)

A doboz olyan amilyen. A lényeg, hogy a célnak megfelel.
Eredetileg egy telefontechnikában használatos zümmer volt benne.

A jack dugóból kapja az áramot, az RCA harang csatlakozón adja ki a jelet.

Nem volt a célnak megfelelő kábelem, hát csináltam kettőből egyet.

Nincs itt semmi érdekes, ha csak a tartalék kimenet nem az.
Elsőre értelmetlennek látszik, de sok doboz, sok ki-bemenet, kábel mindenfelé,
szóval ezen a módon iszonyat kombinált drótgubancokat lehet ám létrehozni!

A mérendő kondenzátor csatlakozását nem bonyolítottam túl. Egyszerűen csak
kilógattam a dobozka elejéből a nyáklapot. Ha akarom rányomom a kondit,
de akár oda is forraszthatom. Vagy mint a képen látszik, drótozhatom is.

Az első frekvenciamérőmön még nem volt periódusidő mérés funkció, ezért
a méréshez kellettek a fenti képletek, és persze egy zsebszámológép is.
A mostani frekvenciamérőm már periódusidőt is tud mérni, vagyis
direkt kiírja a mért értéket, így semmit sem kell számolgatnom.
 A kapcsoló felső állásában 100 piko 100 nano között lehet
mérni, az alsó állásban pedig 100 nano 100 mikro között.

Elsőre nem sok minden látszik, mert eltakarja a belsőt a kapcsolási rajz. Erre akkor
szoktam rá, mikor egy magam építette valamit javításkor szégyenszemre vissza
kellett rajzolnom. Azóta minden kreációmba beleteszem a dokumentációt!

Még akkor is beleteszem a rajzot, ha csak ennyi az egész. A kapcsoló
nincs berajzolva, csak utalás van rá a kétféle ellenállás értékkel.

A panelrajzot nem mondanám éppen bonyolultnak.

Az egyszerűsége ellenére még ezt is dokumentáltam. A piros vonalak
a kétoldalas panel másik oldalán futó átkötéseket jelzik.

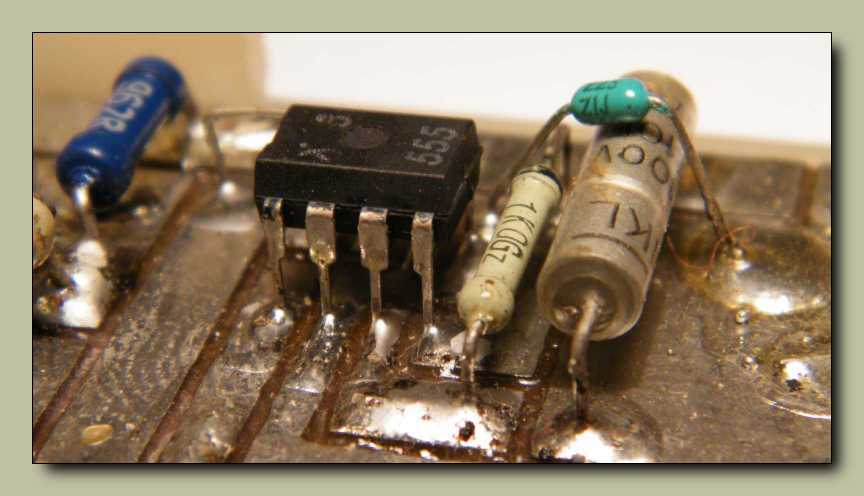

Ez az 555-ös időzítő IC a műszer lelke.

Ahova nem jutott műszer pontosságú ellenállás, oda kreáltam több darabból.

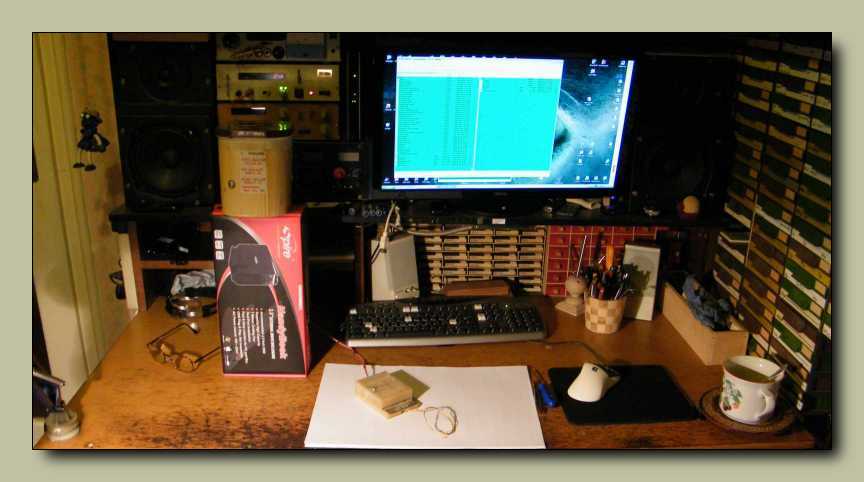

Ez annyira primitív valami, hogy ültő helyemben raktam össze. A nyomok még most
is látszanak a szobámon, pedig dobozszámra hordtam le a pincébe a szereléshez
szükséges mindenféle anyagokat! Minek azok, mikor úgy is csak szétszedek.

A kapcsolót a lábai tartják. Eddig nem volt vele gond. Akkoriban készítettem ezt
a dobozkát, mikor a woblert építettem. Rengeteg kondit meg tekercset kellett
mérnem, de a tekercsekre persze másik dobozom volt. Azért volt szükség
erre a dobozkára, mert nem új alkatrészeim voltak, hanem használtak.
Gyakorlatilag minden alkatrészt ellenőrizni kellett beépítés előtt!
A wobler eddig kétszer döglött be. Egyszer egy potméter lett
kontakthibás, egyszer pedig egy kondenzátor szakadt meg.

108 pikofarádot mutat, ennyi a műszer belső kapacitása, alapesetben ezt méri.

Most meg tízzel többet, vagyis 118-at mutat, csak betegeskedik
az egyik TIL306-os számkijelző IC a frekvenciamérőben.

A plusz 10 pikofarádot a zsinórok összetekerésével okoztam.
Vagyis 10 pikofarád a kapacitása az összetekert drótoknak.
A sárga drót leszakadt, de azért sem veszem elő a pákát!

Ez egy jó szétszedtem volt, mert szinte semmi rumlit sem csináltam.
Mindössze a fotóállványnak használt dobozokat kell visszatennem a helyükre.
