Videoton RT 7300S tuner
(direkt a szétszedtembe vettem)

Mindig viszek magammal a piacra egy nagy zöld táskát ami kék.

Mint az látható, most is épp szükségem volt rá.
Ez a Videoton tuner mondjuk nem nehéz, cserébe nagy.
A nagy is meg nehéz is a ZK246-os orsós magnó, amit másnap vettem.

Ez itt nálam egy amolyan ideiglenes állomáshelye a bevásárolt lomoknak.
Általában egészen addig jól elvannak itt, amíg át nem esek rajtuk.
Például a rádió mögött van egy barna maszat, ami egy mackó.
Mivel jól elvan a sarokban, nem botlom bele, ott ül már évek óta.

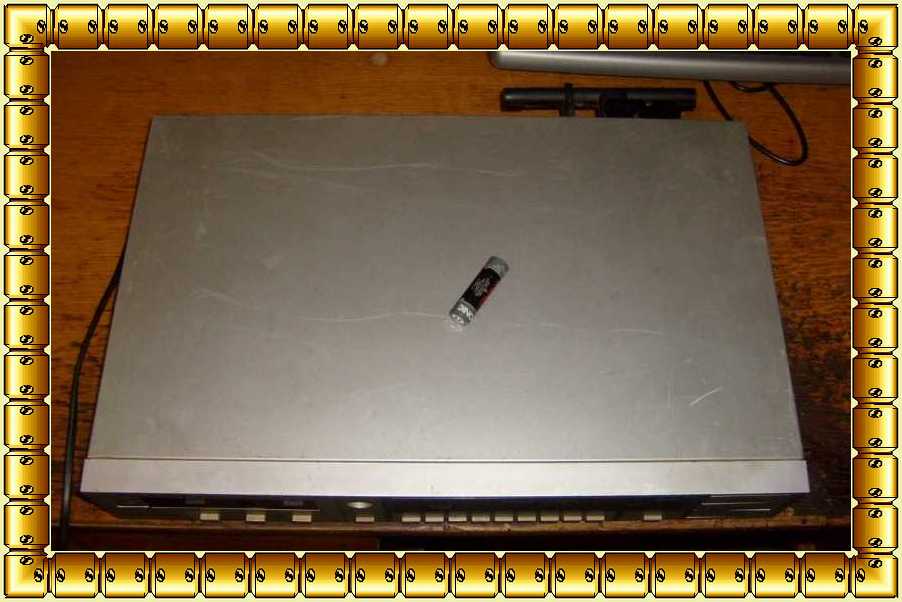

Igencsak karcos a teteje, de ez lényegtelen, hiszen úgy is bele van tolva a Hi-Fi toronyba.

Ez a csúfos mélyszántás látható az ezüst fényezésen. Volt ennek a rádiónak egy fekete
alapon arany feliratos változata is. Ez a kiadás közvetlenül azután jelent meg
a kirakatokban, miután megvettem az ezüst előlaposat. Gondolom
mondanom sem kell, hogy a gépeim jó része fekete volt.

Íme egy ismeretlen eredetű foltocska. Ezeket a múltbéli nyomokat már eleve,
de a származásuk bizonytalansága okán mindenképp tanácsos lemosni.

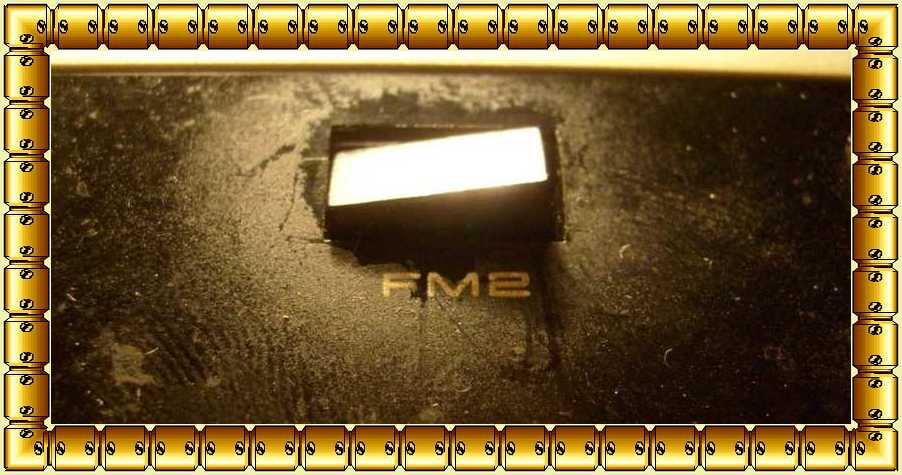

Ez a gomb ugyan már be van esve, de legalább még megvan! Ami még van,
az az amúgy fényes fekete alapon a gomb körül körben látható koszudvar.

A power gombon látszik, hogy a tulajdonosnak volt körme.
Mondjuk szappanja talán már kevésbé.

Jól látható, hogy az állomáskereső gomb jobb oldala volt sűrűbben használva.
Méghozzá annyira, hogy még a kosz is lekopott róla!

A plexi is karcos, de szerencsére nem túlzottan.

Ennél sokkal koszosabb rádió is van itthon. No nem mintha dicsekednék vele. Ez a rádió az
utolsókat rugó szocialista ipar terméke. Jó gép volt ez a maga nemében. Mint az a gombok
felirataiból kitalálható, kétnormás az URH-ja, valamint középhullámon is vételkész.

A "TIME" felirat arra utal, hogy még óra is van benne. Hogy minek van egy rádióban
óra - ha nem ébresztőnek - azt most ne firtassuk... A fejhallgató csatlakozó
végre 6,3-as jack aljzat, vagyis egyből jó a boltban vett fülesekhez.

A gép aránytalanul szélesnek tűnik, hiszen ez még csak az előlap jobb oldala. (balra még
van vagy 15 centi) A gombjai túl szögletesek, minden olyan furcsán téglalap formájú.

A gombok sarkai nincsenek se letörve, se lekerekítve. Minden bántóan sarkos és éles.
Mikor ez a rádió megjelent a boltok polcain, akkoriban a mindössze 9 programhely
még bőven elég volt az URH adókra. Ma persze már sokkal több adó fogható.

A középhullámú rádiórész ferritrúdja a dobozon kívül lett elhelyezve. Persze a fémből
készült dobozon belül egy ferritantennának nem is lett volna semmi értelme.

A ferritet mozgatni is lehet, hogy adó irányba tudjunk vele állni. Ugyan nem lehet az
előlapról gombbal forgatni, mint mondjuk a Pacsirta vagy a Budapest rádióknál,
azonban a középhullámú vétel nem is egy lényeges dolog a Hi-Fi toronyban.

A hátlapon akad néhány érdekesség.

Ez a rész a szokásos. Külön van az AM és külön az FM rész antennabemenete.

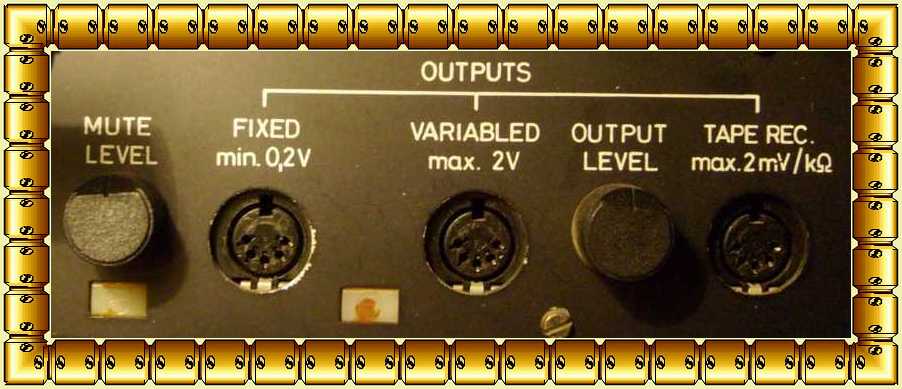

Itt azonban már akad némi érdekesség. Itt van mindjárt például a zajzár küszöbszintjének
(mute level) állító gombja. Ezt például egyáltalán nem szokás kivezetni egy tuner hátuljára.
Túl sok értelme sincs, hiszen csak egyszer kell beállítani. Ha meg elég egyszer, akkor azt
igazán megtehetik a gyárban. Mondjuk a több gomb az azért még semmiképp sem baj.
Tovább haladva a sorba, azt látjuk, hogy ennek a rádiónak mindjárt három kimenete
is van. Általában egy tuneren csak egy kimenet szokott lenni. Azért jó a három,
mert így ezt a rádiót bármihez hozzá tudjuk csatlakoztatni. A "fixed 0,2V"
erősítőbe való. A "variable" akár igazi vonalszintet is tud produkálni egy
komolyabb erősítőrendszer felé. Ennek a kimenetnek a szintjét lehet
állítani az "output level" forgató gombbal. A gomb a hátlapon van,
de a fejhallgató kimeneti szintet is szabályozza. A fejhallgató kimenet
hangfalakkal egészen elfogadható szintű szobahangerőt produkál. Szóval
egy igazi komoly fejhallgató erősítő van a rádióban. A "tape rec" direktbe mehet
a magnóba. Ez azért jó, mert így az erősítő kihagyásával közvetlenül tudunk felvételt
készíteni. Nekem is így volt bekötve, vagyis nyugodtan kikapcsolhattam az erősítőt
felvétel közben. No persze nem a felesleges áramfogyasztásról van szó,
hanem a plusz áramkörök által hozzáadott zajról.

Már miért? Kijönnek a manók és lerágják a lábamat? Ha ez így lenne, akkor én
születésemkor még százlábú voltam, csak a túl sok borítólemez szerelés...

A rádió alja jó vastag vaslemezből van. Szerintem ide bőven elég lett volna
az alumínium vagy a fa, de ha egyszer a vas és acél országa voltunk...

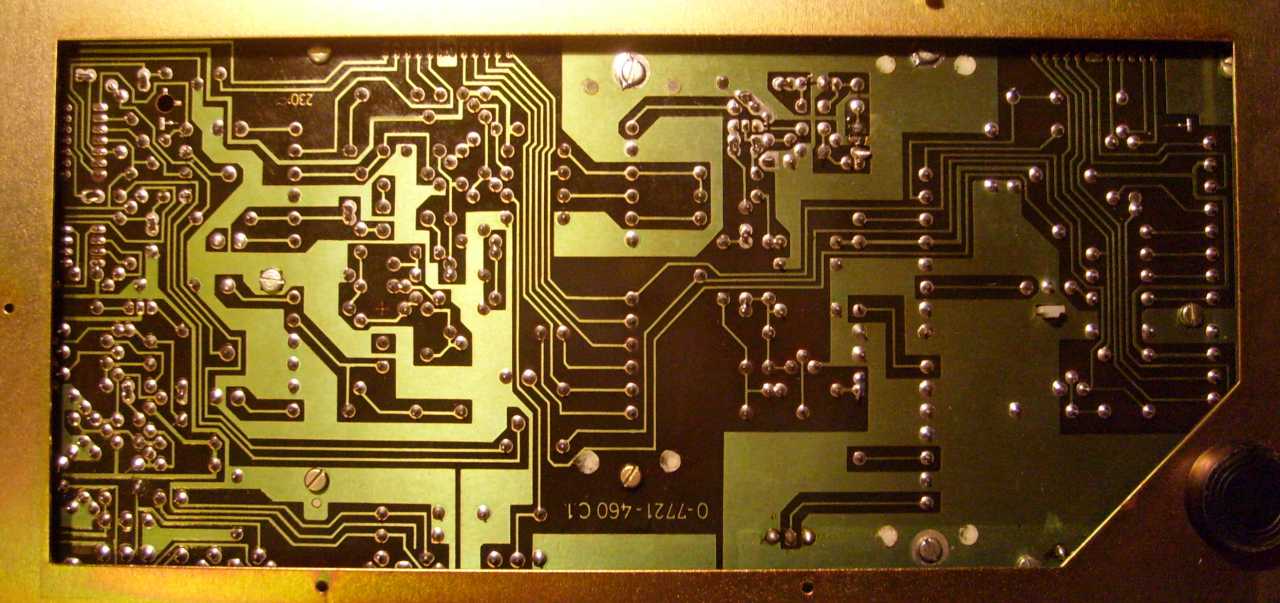

Ügyes megoldás, hogy a műanyag lapot leszerelve
hozzáférünk a panel forrasztási oldalához.

Ebből a sorozatszámból nem derül ki semmi...
Szerintem nem készült ebből a rádióból 272.363 darab.

A gumiláb műanyagból van.

Ült ez a rádió a piacon a többi lom között. Azt mondta rá az eladó, hogy 10.000, amihez
én még azon melegében kapásból hozzáfűztem, hogy volt a bolti ára újkorában. Aztán
ott is hagytam. Gondoltam minek ez nekem, hacsaknem a szétszedtembe? Mikor
jöttem visszafelé, az eladó rám kérdezett, hogy akkor mégis mire gondoltam.
Mármint mennyit akarok érte adni. Nekem ilyenkor valamiért mindig az
jut az eszembe, hátha ez rá az utolsó alkalom, hogy az adott masina
bekerüljön a szétszedtembe. Megnéztem közelebbről a csavarjait.

Ez a gép még szűz! Ezeket a csavarokat még nem piszkálta senki! Akkor ez a rádió megér
úgy legalább egy ezrest! Na most az eladó ehhez képest egészen más véleményen volt.
A piacról kifelé jövet még egyszer elsétáltam a rádióig. Gondoltam hátha közeledtek
valamelyest az álláspontjaink. És igen! A 10.000 és az 1.000 között van még szám
körülbelül félúton. A félút az 2.000! (tetettem, hogy hülye vagyok matekból)
És igen! Mondjuk úgysem szárad rám ez a gép, valaki biztosan elviszi árába.
Ez így is lett! Ezen cikk publikálását követően 20 perc múlva elkelt a rádió.

Ez nem bóvli készülék. Mondhatni van benne anyag rendesen! Olyan mintha
az Orion ST240-es utódját látnám, ráadásul normálisan szerelve.
Ez nem csak úgy egy rádió, ebbe beleadtak apait anyait!

Éppen magyarázok a gyereknek, erre odajött az asszony.
Ettől még egy lódarázs is előkerült a rádióból...
Persze a darázs villanykörtéből van.
Ez már csak egy ilyen család...

Balról jobbra: kapcsoló, tápegység, trafó.

Ezen a panelen van a szintézer.
Még ennyi bizbaszt csak azért, hogy pontosan álljon a rádió a vételi frekvencián...

Ezen a másik panelen van a tulajdonképpeni rádió.

A két panel ilyen szép színes szalagkábel híddal van összekötve.

A kimenetek hátulnézetből.

Ez maga a mindössze középhullámú sáv vételére képes AM vevő fokozat.

Ez itt az URH tuner.

Ez pedig az FM KF fokozat.

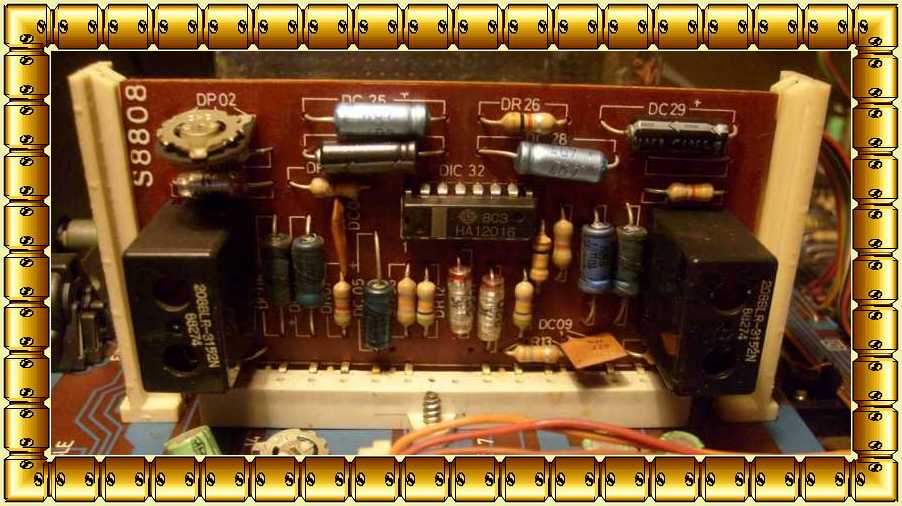

Ez meg a sztereó dekóder.
Ezek a modulok javításhoz vagy cseréhez természetesen kihúzhatók az alaplapból.

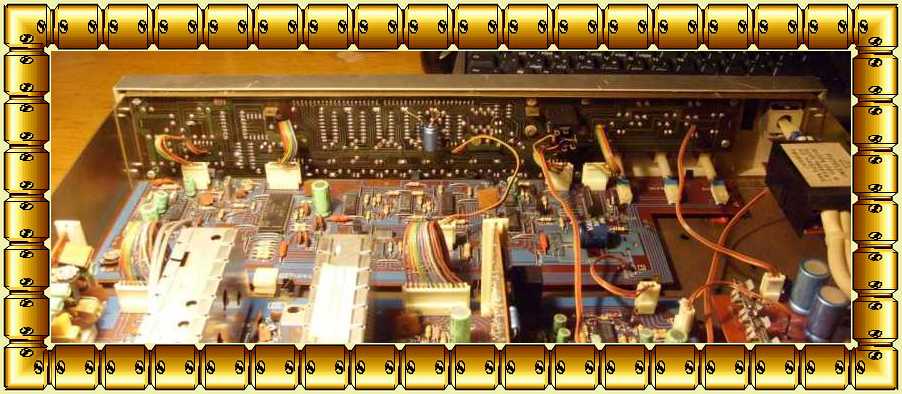

Az előlap belülről nézve egy újabb panel.

A rádió vázáról a tetejét levéve, az elveszíti a mechanikai stabilitását.
Az egyik sarkát centit felemelve, a másik három sarok lent marad az asztalon.

Nem az erősítőmre kötöm rá, hanem beledugok a fejhallgató kimenetbe egy hangfalat.
Persze bömbölésről szó sincs, azonban csendes szobába még így is bőven megfelel.

A mindent mindennel összedugó készletemből ezt a kombinációt építettem.
A 3,5-ös Jack dugó végéhez már egészen jól illeszkedik a krokodilcsipesz.

Nos ez működik! Annak idején ebbe a kijelzőbe szerelmesedtem bele.
Annyira megtetszett, hogy képes voltam lecserélni az analóg Videoton rádiómat.
Jó pár év elteltével pedig ezt a rádiót cseréltem le egy ONKYO T-4210R RDS tunnerra.

Tévedtem. Nem azért van alul a műanyag lap, hogy odaférjünk a forrasztási oldalhoz.
Eleve annyi a panel a rádióban, hogy ez a lap tán csak a negyede.
Csak úgy tudjuk kivenni a modulokat a rádiópanelből,
ha alulról kitekerjük az őket tartó csavarokat.

Próbaképp kivettem az AM rádió panelt. A többit is kiakartam venni, csak
ők valamiért nem akartak kijönni, én meg nem forszíroztam a dolgot.

Az AM rádió részben két IC van. Ez a TDA1072-es IC maga a rádió.

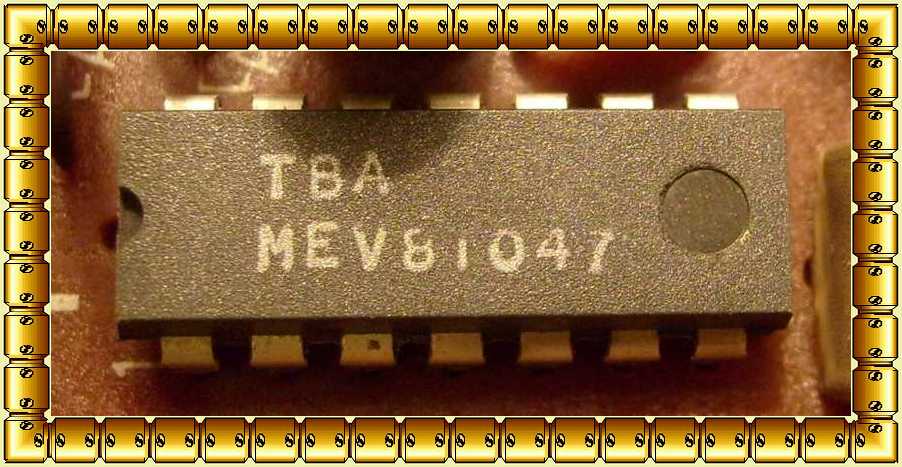

És ez a másik egy jelöletlen TBA, ami amúgy a rajz szerint egy TBA120U típus.
Azt mondjuk nem értem, hogy mit keres az AM panelen egy FM demodulátor IC.

Mi van ha eltévesztettem, és nem is úgy vannak sorban a modulok ahogy írtam!
De úgy vannak! Még oda is van írva a panel szélére, hogy mi micsoda.

Vannak dolgok amiket nem értek. Például miért kell elvékonyítani az anyagot pont
a tartófüleknél? Nem éppen ott kéne a legerősebbnek lennie a felépítménynek?

Ej ha mondom...

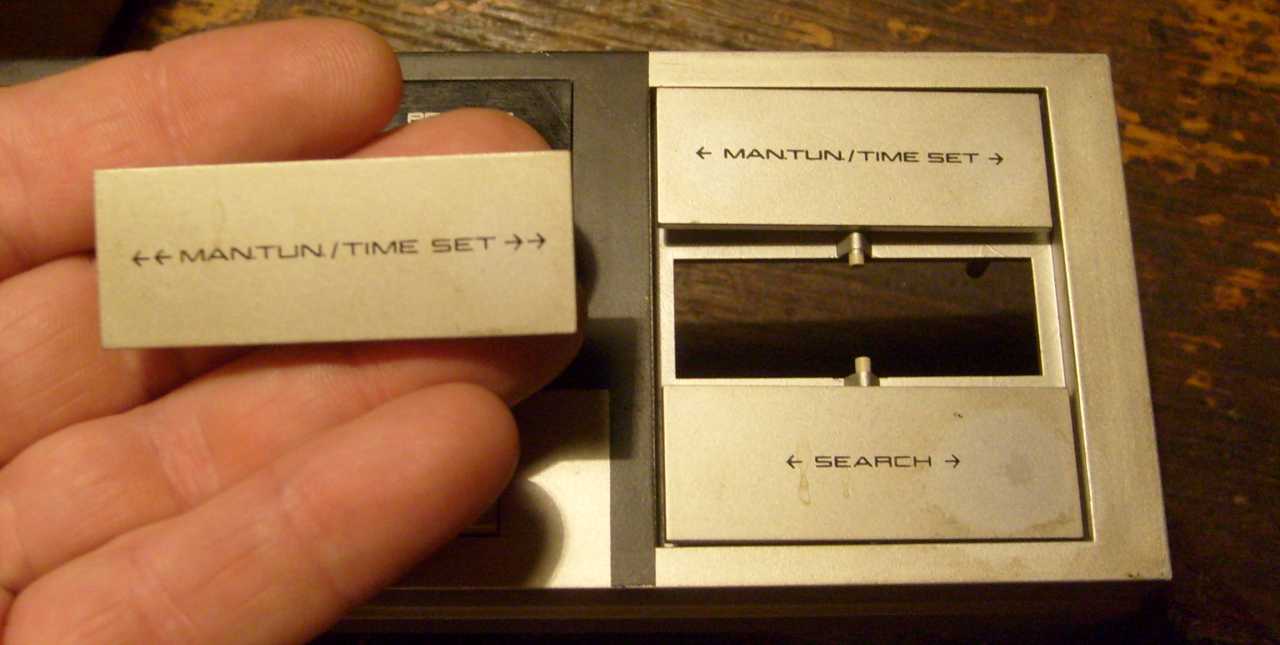

A gombok nagyon lötyögtek, ezért kivettem őket.
Persze ha nem lötyögtek volna akkor is...

A gomb szélén látszik, hogy késsel lett kiigazítva. Az ilyen részletek abból adódtak,
hogy a szerszámkészítő előző nap be volt tintázva.
Ráadásul együtt ivott a meóssal!

Ez amúgy nem egy akármi felépítésű gomb! Ennek ugyanis a saját anyagából
lettek kiképezve a rugózó részei. Egy kissé ugyan erőltetnem
kellett az anyagot, de olyan lett mint újkorában!

Ez a gomb viszont letörött.

A gombok hátulról rá, illetve hozzá lettek olvasztva az előlaphoz.
Mondjuk jó ez így, hiszen soha többet nem kell őket leszedni.

Az előlap is egy hatalmas panel.

A panelre az alkatrész oldalról is fel van rajzolva a nyomtatási minta.
Ez egy nagyon hasznos dolog! Látszik a panelen a kapcsolási rajz.

Szép nagy kijelző.

Az előlap fürdetése következik, mégpedig enyhén Ultrás vízben.

Maga az előlap nem volt ennyire koszos, hisz ez a feketeség inkább a gép tetejéről származik.
Bevallom őszintén, hogy egy kissé meg is ijedtem, mert elsőre még azt hittem, hogy
maga a fényezés oldódik le! Azonnal abba is hagytam a fedél mosogatását.

Itt éppen az látszik, amint a kádba átrakott fedél ereszti a színét. Persze lehet,
hogy csak kosz, de inkább nem kockáztattam, hogy újra kelljen festenem.

Az előlap szép tiszta lett.

A gombokat azért ide tettem, mert itt valószínűleg meg fogom őket találni.

Ez az IC a szintézer agya.

Az akku az óra és a rádió programmemóriájának megőrzéséhez kell.
Persze biztosan halott. Majd az új gazdája kicseréli.
Ha ki akarod cserélni, itt egy kis segédlet.

Szerintem ez lesz a fejhallgató erősítő IC, de majd mindjárt előásom a kapcsolási rajzot.
Nem! Nem ez a fejhallgató erősítő, az ugyanis diszkrét elemekből van felépítve.

7805 és 7815 stabilizátor kockák.
Mondjuk még sehol másutt sem láttam őket így jelölni mint ezen rádió rajzán.

Ez itt néhány az előlapra hátulról odaheftelt kondenzátor.

Gondoltam a rádió teteje itt éppen jó helyen lesz.
Persze csak addig gondoltam így, amíg bele nem léptem!
A színes mackó nem büntiből ül a Terta811-es magnón, hanem azért,
hogy takarja a hiányzó hangszórórácsot. No nem mintha nem volna meg az a rács...

A rádió a cserépkályha tetején mondhatni biztonságban van. Itt ugyanis nem
bántja senki, ha csak a balra látható hatalmas műszer rá nem támad.

Az előlapnak gondoltam itt van jó helye. Erre fel már mindjárt másnap alig találtam meg.

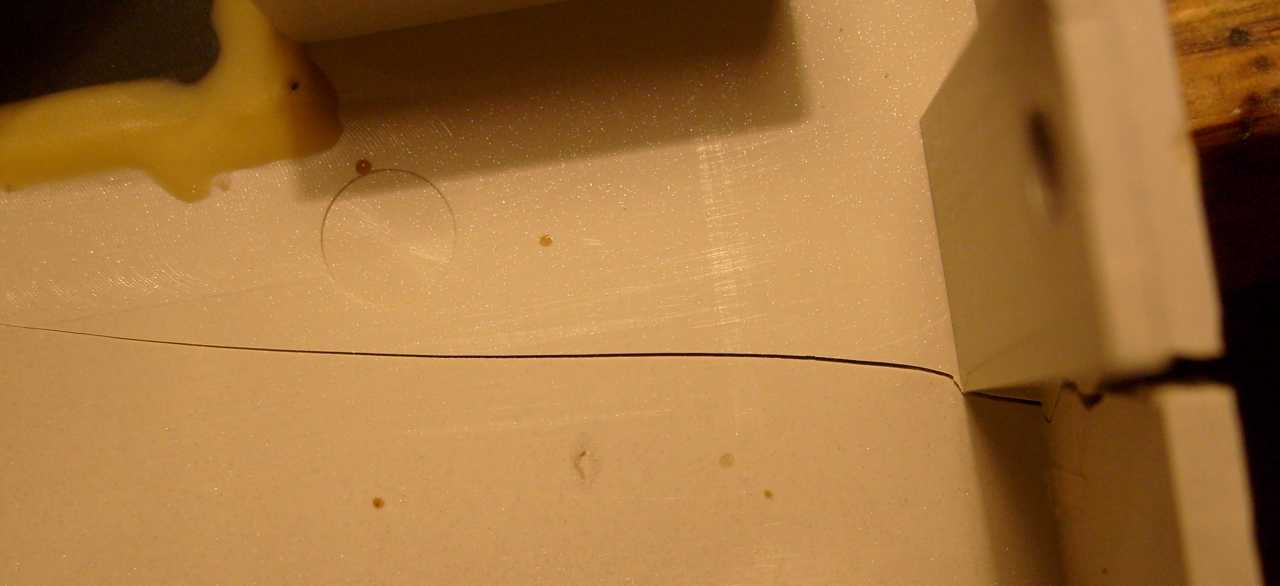

Ezt a repedést mindenképp illendő volna helyrehozni.

Az üvegben etilacetátot tartok, ami oldja ezt a fajta műanyagot. Miután egy kicsit
megoldotta a repedésbe kent oldószer, asztalos szorítóval rögzítem egy napra.

A mondhatni szemetes fiókomban szinte minden van!

Például ilyen egészen vékony műanyag lapom is akad.

Ollóval és késsel még fél percbe sem telt kifaragni.

Ide kerül rögzítésnek a letört gombhoz. Szépnek ugyan
nem szép, de ez nem érdekes, merthogy belül van.

A csavarokat abban a fényes kehely szerű valamiben tartom.
Persze néha jut belőlük a kávés és a kólás bögrékbe is.

Szép ez Videoton reklámfelirat. Időnként előfordul, hogy megveszek valamit pusztán csak
azért, merthogy szép. Ebben az a ráció, hogy idővel szándékomban áll lecserélni a polcszéli
tárgyaimat olyanokra, melyek szépek. Az persze teljesen mindegy, hogy az adott valami egy
mikrofon, vagy Zorki fényképező, hiszen a lényeg pusztán a szépség. A működőképesség
már egyáltalán nem szempont, hiszen a polc szélén ülő dolgaim eddig sem működtek.

A rádió teteje sajnos ilyen csúfosan foltos maradt, bár a felületi kosz zöme leázott róla.

Nem mondom, hogy nem látszik a repedés, de már csak mint egy karc.

A visszaragasztott gomb is a helyére került.

Hiába nyomkodom, most már nem esik be. Mondjuk az egy igencsak
jó kérdés, hogy mégis hogy a csudába sikerült ezt a gombot letörni.

Benéztem a hálózati kapcsolót takaró dobozka alá, de nem volt ott semmi érdekes.

Ezt a különös megoldású műszaki részletet mondjuk nem szerettem.
Világít a sztereo vételt jelző LED, miközben a mono gomb be van nyomva.

Hiába nyomkodom a kapcsolót, az a LED, az rendületlenül világít! A kapcsoló meg
olyan rövidutas működésű, hogy nem is látszik, hogy be van nyomva. Az ember
egyszer benyomta, aztán lett két hétre való mono felvétele, mire észrevette.

Hiába szép ez a rádió, ha egyszer nekem nem kell.
De nem maradt itt útban, már el is vitték árába.

Mint az ezen a videón látható, rendben működik a rádió. Az akkut persze majd
cserélni kell benne, mert ha kikapcsolom azonnal elfelejti a beállításokat.

Ideiglenes jelleggel visszatettem a kályha tetejére.

Utóirat:
Aki úgy érzi, hogy fel van iratkozva a hírlevélre, de nem kapja, az nézze meg a
Gmail (esetleg Freemail) fiókját webfelület alól. Ott leszek a spam mappában.
