Kétsugarasító adapter oszcilloszkóphoz
(amatőr gyártmány)

Na mit tojt nekem a maci?

Tojta a fenét tojta!
Hevert itt már régóta.
Mondanám, hogy árván,
De minap estem át a párján!





   Ez egy oszcilloszkóphoz való, házi gyártmányú kétsugarasító. Amatőr munkának mondjuk kifejezetten szép. Csillog villog, alig tudtam lefényképezni! Arra való, hogy egyszerre két jelalakot tudjunk megfigyelni az oszcilloszkóp ernyőjén.





A műszerek előlapjának nyelve márpedig az angol. Persze nem tudok
angolul. Mondjuk az orosz tudásomhoz képest igenis, hogy de!





Két különálló bemenete van, a szokásos oszcilloszkóp gombokkal:

DC   - egyenáramú bemenet
GND   - rövidre (földre) zárja a bemenetet
AC   - leválasztja az egyenszintet a bemenetről
0 / 10 / 20 dB   - jelszint osztó kapcsoló kapcsolók

A két "position" forgatógomb a két vonal függőleges pozícióját szabályozza.





   Az egyes gomb az egyes, a kettes pedig a kettes csatornát kapcsolja a kimenetre. Az "ALT" (alternate) gomb pedig felváltva kapcsolja a kimenetre a két csatorna jelét. A "CHOPPED" megszaggatva teszi a kimenetre a két jelet. Az "alternate" a gyors jelek vizsgálatához való, a "chopped" pedig a lassúakéhoz. Hogy milyen sebességgel kapcsol vagy szaggat, azt a "FREQ" gombbal tudjuk beállítani. Jobbra fent a piros a hálózati kapcsoló, felette a pici piros pedig a power LED.







Ha nem szakadt volna le a kis tárcsa, le lehetne róla olvasni a kapcsolófrekvenciát.





Szép doboz, masszív felépítmény, felesleges hűtőlyukak.
Szerintem ebben a műszerben semmi sem melegszik.





   Miközben a kép fejjel lefelé van, a hátlap puritán, a borotvazsinór aljzata meg... Én szoktam rakni hátulra valami bővítő csatlakozót, aminek a funkcióját aztán elfelejtem... Annyit pofázok, hogy kénytelen leszek legközelebb egy általam épített valamit szétszedni.





Ez itt a készülék alja. A csavarokról már túl sokat írtam,
jöjjenek most inkább a másik vesszőparipa gumilábak.





Már említettem, hogy gumiláb címszó alatt csak a WC ülőkére való
feketét lehetett kapni. Hiánypótlásképp ez a gumiláb filcből van.





Kifejezetten szép műszer, átlátható szerelés, mondhatni mindene a helyén van.

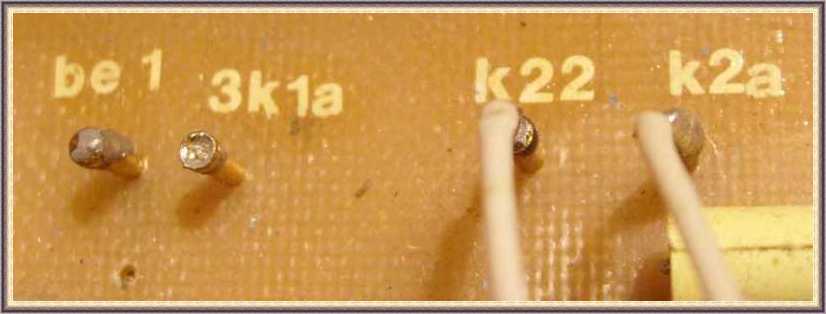

A panelen szép sorban vannak az alkatrészek, a csatlakozópontok
pedig feliratozva. Legközelebb meglátjuk, hogy mit alkottam én.





Még kis tüskék is vannak a panelbe forrasztva a vezetékeknek.





A tápegység egyszerű, jól átlátható.
Ha nem is sok, de van hűtés a stabilizátorokon.





   A hálózati kapcsoló csak az egyik ágat kapcsolja. Tulajdonképpen jól van ez így, de csak az első áramütésig! Ezt persze csak azért írtam, mert ugyan hadd kössek már bele valamibe...

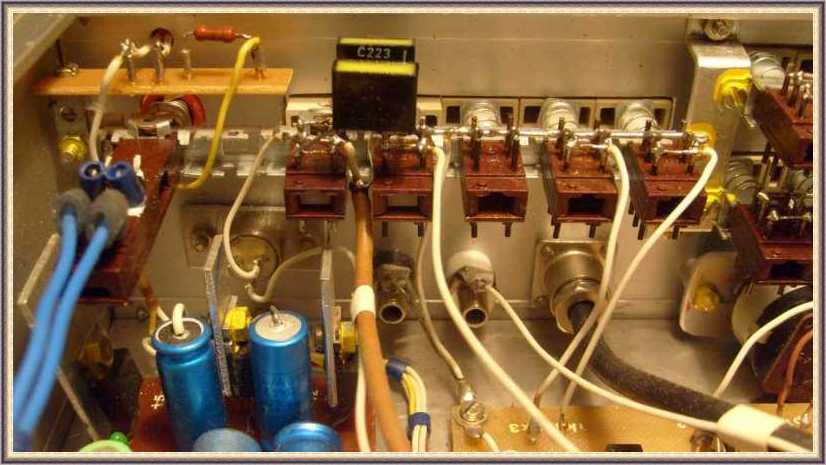

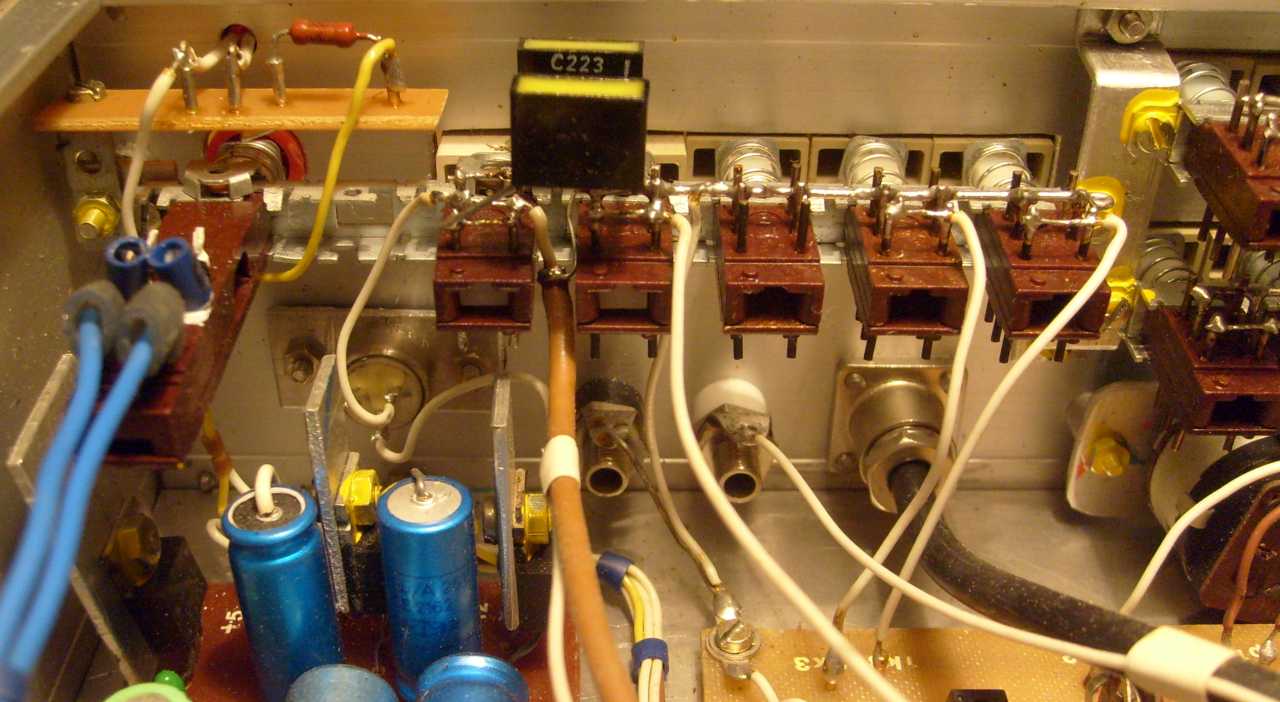

   Szokásos Isostat kapcsolósor. A szocialista alkatrész kereskedelem szépsége, hogy olyan nincs ami kéne! A két pozíciószabályozó potméter hátulról nézve, ha nem is látszik valami jól, de kapcsolós. Bezzeg ha kapcsolós hátú potmétert akart venni az ember? Akkor az égen földön nem volt!





Szép és átlátható.
Kezdek félni, hogy mi lesz ha belenézünk a jelgenerátoromba.

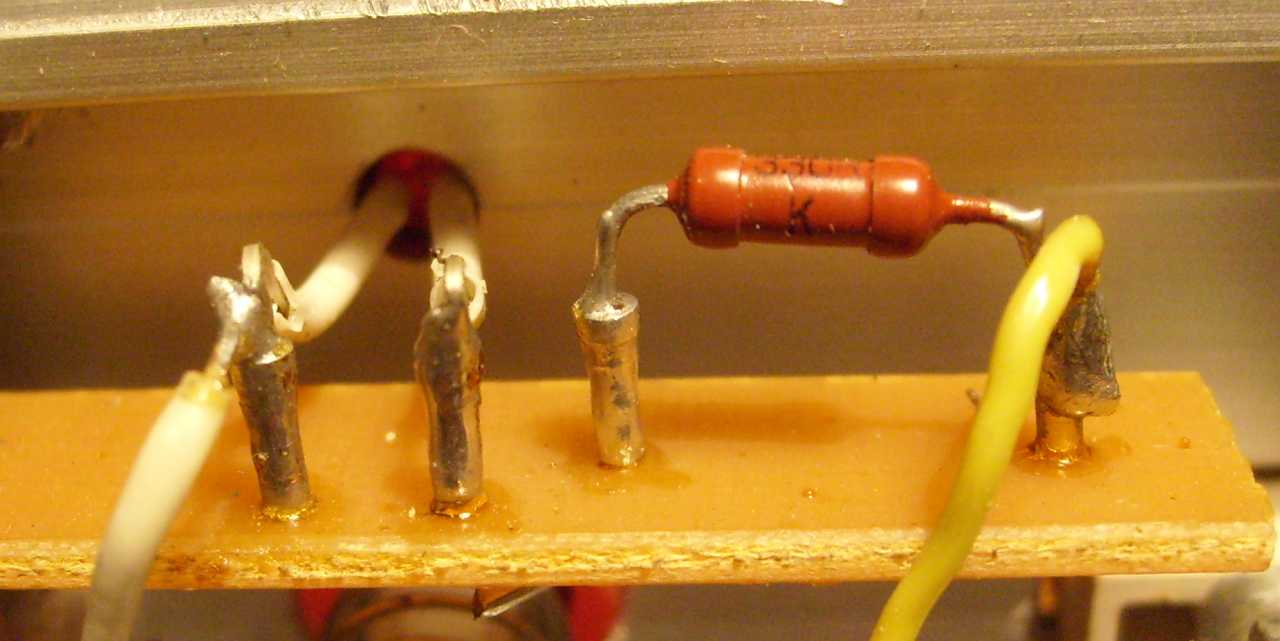

Íme a power LED előtét ellenállása.





Ezek itt a bemeneti osztók alkatrészei. Mondhatnám, hogy szedett-vedett
(mert hát ugye az), de abból alkottunk, ami épp volt a boltban.





Íme a hálózati trafó. Említésre méltó műszaki részlet a biztosítékfoglalat alatti
lemezdarabka, ami egy házilagos készítésű borotvazsinór csatlakozó.





Nálunk járt Besenyő Pista bácsi, aki meggyőzte apukámat,
hogy márpedig ő lesz a legtöbbet ülve alvó ember.





Már megint elő kellett vennem a pákát... Hogy elszoktam tőle, pedig régebben
mindig ment. Ha nem kattogott benne a hőfokszabályzó, szinte hiányzott!





   A trafó egy picit billegett a helyén. Addig-addig billegett, míg csak le nem törött az egyik drótja a panelről. Majdnem odaért a csatlakozótüskéhez, de azért inkább belekötöttem egy drótdarabkát. Ma ilyen kötözködős napom van...





Már világít is a power LED!





A 7476-os IC-ben két master-slave J-K flip-flop van.
Aki nem hiszi, járjon utána, illetve tekintse meg az IC adatlapját.





A 74132-es IC-ben pedig négy darab Schmitt trigger van.
No de mi is az a Schmitt trigger?

   A digitális integrált áramkörök két különböző szintet képesek megkülönböztetni. Igen és nem. Az igennek és a nemnek bizonyos tűrésen belüli feszültségek vannak megfeleltetve. Egy bizonyos feszültségszintig nem, azután jön egy holtzóna, majd pedig az igen tartománya.
   Ez így leírva sokkal szebben hangzik, mint ahogyan azt egy oszcilloszkóp ernyőjén látnánk. A leírtak alapján azt képzelhetnénk, hogy hol fent van a vonal, hol meg lent. Ehhez képest a jelalakoknak igenis van fel és lefutása, valamint az alakjuk az elvárt négyszöghöz képest mindenféle egzotikus formát vesz fel.
   Ha mégis határozott gyors fel és lefutású jelekre lenne szükségünk, akkor jön a Schmitt trigger, és mindenféle undok bemeneti jelekből határozott formát varázsol. Például jön a bemenetre egy szabályos szinusz hullám, amiből a Schmitt trigger precízen és határozottan, további digitális áramkörök által jól feldolgozhatóan, szögletes jelet varázsol.

Hogy lássuk mire használható a kétsugarasító, kell egy oszcilloszkóp. A felsőt
választottam, mert az alsóban már eleve benne van a kétsugarasító.





Szükségem volna egy BNC banándugó átalakítóra.
Levittem egy fél köbméter kábelt a pincébe, de még így is találtam!





Alternate
Látszik, hogy a két különböző jelalakot felváltva teszi ki a műszer a képernyőre.
(nem így kell használni, csak a fotó miatt állítottam be így)





Chopped
Olyan gyorsan kapcsolgat (vesz mintát a jelből), hogy a két jelet egyszerre látjuk.
A mért jelek a hangfrekvenciás jelgenerátoromból származnak.
A felső a szinusz kimenet, az alsó a szinkron négyszög.





A műszerzsinórjaim alapvetően nem banándugósak,
ezért hátulról mentem be a műszerbe.





Gondoltam készítek egy videót is.







Először tekergetem a pozíció gombokat a kétsugarasító
adapteren, majd váltogatom a jelalakokat a generátoron.
