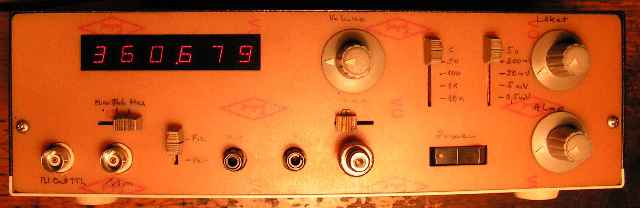

Ezt
a műszert - mint az sejthető - magam építettem. Persze nekem nem jó az a
rajz ami a könyvekben van, mert (valószínűleg a bénaságom okán) valahogy
sosem akarnak a specifikációk
teljesülni. No meg valami egészen mást szerettem volna, mint a szokásos HF
jelgenerátorok. Ezt a célt, ha nem is volt egyszerű, de sikerült elérnem. Legalább jól elvoltam a fejlesztéssel.
Csak a lehetőségek áttekintésére adtam magamnak fél évet! Mint az látható,
végül az előlap befejezésére már nem is maradt energiám. |
Ez
a doboz bizony igencsak meg lett tömve panelekkel. Mindezt úgy, hogy két modul
már be sem lett
szerelve! Már úgy értem, hogy eredetileg létezett egy AM és egy FM modulátor egység is. Ezekhez kellett
volna az előlapra: szintszabályozó folyamatos, érzékenység fokozatos,
bemeneti csati, fokozat ki/be. Szóval nem is fértek volna el a kezelőszervek. Van
ennek a műszernek egy másik változata.
Mivel
annak nagyobb az előlapja, ott még a frekvenciamérő bemenete is ki lett
vezetve külső használathoz. Visszatérve a felépítéséhez, minden panelen rajta van a saját stabilizátor
kockája, de inkább kettő. Mivel kezdetben még nem tudtam, hogy meddig megyek a fejlesztéssel, ezért
lett bevetve ez
a fura tápellátási megoldás. Voltak még tervbe véve érdekes fokozatok.
Például tudott volna a műszer _egyszerre_ szinusz négyszög háromszög jelet.
Mármint egy hullám szinusz, egy hullám háromszög, és egy hullám négyszög.
Elméletben készült egy lépcsőjellé alakító fokozat is, melyet szintén nem
ültettem át a gyakorlatba. |
 |
Ha már egyszer hangfrekvenciás generátor, akkor illik tudnia a 20 hertztől 20
kilohertzig terjedő frekvenciasávot. Én meg - mint azt időnként szoktam -
egy kissé túllőttem a célon.
Ez persze semmiféle problémát sem okoz, hiszen miért lenne baj, hogy a műszer simán lemegy 1
hertz alá. |
 |
A felső vége meg valahol a hosszúhullámú tartományban van.
Bár ekkor a jelalak már nem szép, és már némi offset hibája is van. |
 |
A generátor lelke ez a panel.
Az 1 Hz - 100 kHz tartományt egyetlen sávban fogja át, vagyis semmiféle sávváltó kapcsoló
sincs a masinában.
Valami áramvezérelt áramgenerátor töltöget egy kondit.
Tehát nem RF dolog van a fémdobozkában.
Azért kellett bezárni az oszcillátort, mert bármiféle hőmérsékletváltozás
hatására azonnal elmászott a frekvencia. Az iszonyatosan széles átfogás
miatt persze még így is elmászik, de ez engem eddig még sohasem zavart,
merthogy még nem végeztem a műszerrel hosszúidejű méréseket. |
 |
Ez itt a jelformáló panel. A generátorból háromszög és négyszög
jel jön ki. Ez a fokozat csinál a háromszögből szinuszt, valamint a négyszögjelen is
igazít valamit. |
 |
A szinusz olyan amilyen.
Nekem egyszerű mérésekhez (torzítás mérőm nem lévén) bőven megfelel. |
 |
A négyszögjel alakja is elfogadható.
Nagyobb frekvencián némileg kerekedik, de a HF sávban bőven megteszi. |
 |
A háromszög is szép.
Naná hogy szép, hiszen ezt produkálja alapból a generátor. |
 |
Ez a jel meg egyenesen gyönyörű.
Mondhatni melléktermék.
Akkor áll elő, ha az előlapon a háromszög és a négyszög közé váltok. |
 |
Íme egy a szkóp eltérítő feszültségével sweepelt sinus
jel.
1Hz 100kHz tartományban is lehet ilyet játszani.
Egyből előkerülnek a frekvencia átviteli anomáliák. |
 |
Pont mint fent, csak most háromszög jel állásban. |
 |
A kép pedig úgy készült, hogy rávakuztam az
oszcilloszkópra.
Mit ne mondjak, mind a ketten nagyon meglepődtünk! |
Ez a panel
emlékeim szerint a vezérlőfeszültség analóg logikájáért felel.
Vagy valami ilyesmi...
Kívülről (például oszcilloszkópról) lehet sweepeltetni a jelet.
Start stop rendszerű a vezérlés. (úgy dereng, hogy ez a helyes kifejezés) Tehát
minimumra kapcsolok, beállítom az alsó frekvenciát (egyik
potméter), majd maximumra kapcsolok és beállítom a felső frekvenciát (másik
potméter), majd wobbulátor üzemmódra kapcsolok.
Mindezek hatására söpör a kimeneti jel a beállított értékhatárok között.
Van még valami idetartozó funkció, de ránézésre nem jöttem rá a lényegére. Van
az előlapon egy kapcsoló fix, illetve variable felirattal.
Tartozik hozzá két kisebb méretű helipoti.
Percekig próbálgattam, mire végül nagy nehezen sikerült rájönnöm a funkciójuk lényegére.
Ez egy sávbeszűkítési lehetőség. A két apró forgatógombbal az alsó és a
felső határfrekvenciát lehet beállítani. Ha ezekkel beszűkítem a
lehetőségeket, akkor olyat tud a műszer, hogy a fő frekvenciabeállító
gombokkal csak a szűkített lehetőségek között lehet szabályozni. Vagyis ha
akarom, akkor a frekvenciaszabályozó helikális potméter 10 fordulatára
nyújtható ki mondjuk az 1.600-tól 2.700 hertzig terjedő tartomány. Ne erre a
funkcióra se volt még szükségem soha! |
 |
Ez itt a frekvenciamérő egység. Kezdetben
még úgy volt,
hogy nem lesz ilyen a dobozban, de a Petőfi
csarnokban vettem egy hölgytől egy marék kijelzőt. Nem igazán tudta mit
árul. Sebaj! Elég ha én tudom. Ha jól dereng, akkor
TIL306 a nevük. Ez egy számlálóval egybeépített 7 szegmenses kijelző.
Rettentően ügyes
találmány. Alig kell hozzá valami, és már készen is van belőlük a frekvenciamérő. |
 |
A hangolás egyenfeszültséggel történik, a képen látható jófajta
10 fordulatú helikális potenciométer segedelmével.
Ez a speciális potméter egy igencsak drága dolog. Több ezer forintba kerül egy ilyen!
Én a zsibvásárban vettem. Hüm! mondtam szomorúan.
Hát ennek a motornak megakad a tengelye.
100 forint? (nézett rám esdeklőn az eladó)
A kettő! (mondtam engedékeny hangon) |
Ez
itt a kimeneti fokozat panelja.
0,5 millivolttól 5 voltig dekádonként fokozatos, potméterrel folyamatos az
állítási lehetőség.
A generátor belső ellenállása 50, 100, 1K, 10k fokozatokban megválasztható.
Van egy DC leválasztós állás is.
Az előlapi kapcsolókon nem fut át a jel.
Valahogy nem jött össze a dolog.
Egészen egyszerűen nem hagyta magát dróton rángatni a négyszögjel.
Mindig bekerült a jelalakba valami oda nem illő disznóság, ezért végül teleszórtam a paneleket Reed relével,
minek okán az előlapon található kapcsolók csak a relék kapcsolófeszültségeit kapcsolják.
Nagyszerű dolog ez a Hamlin DIL tokos Reed relé!
Köszönet érte Urbán úrnak.
Kérdeztem mibe kerül ez a panel.
Azt mondta ki van írva, hogy 300 forint.
Ez egy A3-as méretű panel volt, saroktól sarokig telitöltve a fent említett relével.
Na ezt egyszerűen nem lehetett otthagyni! Sajnálom is, hogy nem vettem belőle többet. Az
RF wobblerem is tele van szórva
ilyen relékkel. |
