New Wave kisrádió
(szebb, mint jó)

Mivel a szemem szúrja méretű polcszéli nagydarab rádiókat már jórészt kivégeztem,
most jöhetnek az apróbbak. Ezen a képen is bujkál egy példány. Szerintem nincs
is olyan polc, vagy rejtett zug a szobámban, ahol nincs megbújva egy-egy rádió.

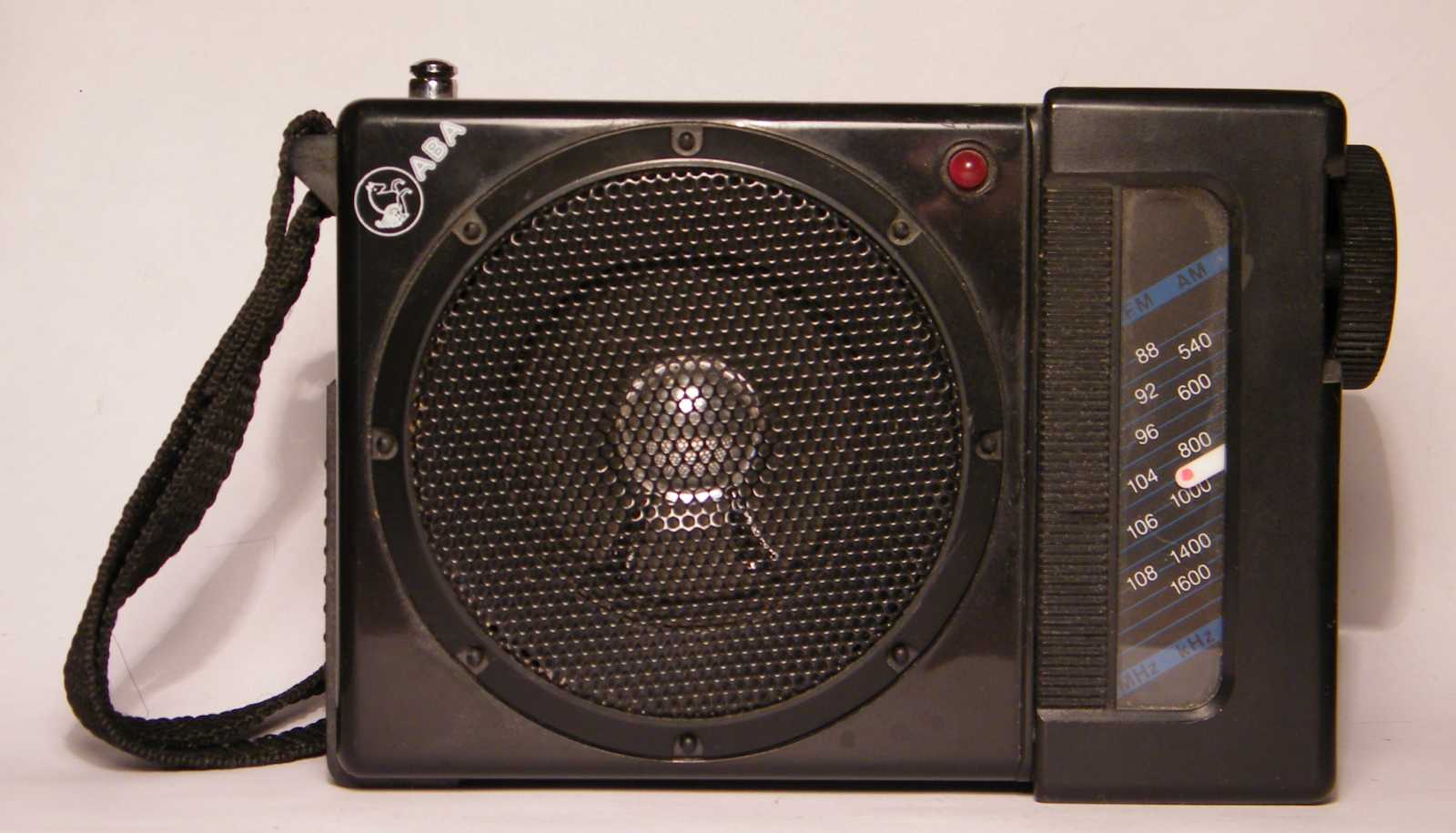

Ez egy kifejezetten szép rádió. Amúgy az M10 vonulat utánérzése, csak szebb.
Vagy mondjuk inkább úgy, hogy modernebb a doboza.

Értekezem néha arról, hogy a rádiókonstruktőrök (dizájnerek) azon versengenek, ki
hogyan tud úgy elhelyezni egy stilizált női nemi szervet egy rádión, hogy az ne
legyen feltűnő. Vagy ha éppen az is, keresztülmenjen a gyártósoron. Itt meg
az történt, hogy valaki félreértelmezte a kitűzött célt. Addig értem, hogy
aki ezt rajzolta, az egy Aba nevű lóval. Vagy akár megfejthetem ezt a
képrejtvényt úgy is, hogy ló lyukába. De ez azért mégsem egy p*na!

Ha bekapcsoljuk a rádiót, akkor folyamatosan világít rajta a piros LED. Ez a piciny
piros pont, ez kérem épp megfelel arra, hogy megleljük a vaksötétben a rádiót.
A varázsszem az sokkal hangulatosabb volt. Persze a varázsszemes rádió
már csak a mérete miatt sem bújt el úgy, mint egy ilyen apróság.

URH és középhullám vételére alkalmas. A "new wave" annyit tesz, mint új hullám.
De ez nem valamely vételi hullámsávra utal, hanem a rádió formájára.
Arra meg tulajdonképpen illik, mert valóban nem a már
megszokott rádió forma, hanem "szépített".

Az egyik oldalon bordák vannak, gondolom a jobb fogás érdekében.

A hangszóró rácsa távolról úgy néz ki, mintha csavarozva volna.
Persze közelről nézve azonnal kiderül, hogy ez csak puszta dísz.

A skála ugyan ferde, de direkt ilyen, és tulajdonképpen ez is szép.

Az állomáskereső gomb hatalmas, a hangerő gomb pedig széles.
Mindkettőn jó fogás esik. Újabb jó pont a konstruktőrnek!

A teleptartó fedél hiányzik. Ezen persze nem csodálkozom, mert inkább az szokatlan,
mikor még megvan, mire hozzám kerül a rádió. Úgy való bele a három elem, hogy
kettő egymás felett van, egy pedig betolva a lyukba. Mindenesetre elég érdekes
kiszedni belőle a mélyre betolt elemet. Legalábbis nekem rendesen beleszorult.
A füles csatlakozója meg elég hülye helyen van a hátlap közepén. Tegyük fel,
hogy zsebre teszem a rádiót. A 3,5-ös jack dugó meg nem "T" alakú, hanem
ahogyan az már lenni szokott, egyenes. Persze megint csak kötözködöm...

A hullámváltó kapcsolója a készülék hátára került. Ezért a megoldásért nem vagyok
oda. Szerintem a kezelőszervek valahová az előlapra, de minimum oldalra valók.
A rádió 4,5 voltos feszültségről jár, tehát éppen ideális a rágumizott zsebtelep.

Először nagyon nem akart szétjönni! Aztán rájöttem, hogy a balra látható
részt le kell húzni oldalra, mielőtt le akarnám róla szedni a hátlapot.

Kipróbálom a működését, mielőtt még valami komolyabb
kárt tennék benne. Az URH vétel működik.

Középhullámon is vételkész.

Ez pont úgy néz ki, mintha valaki idebarkácsolt volna egy darab panelt.
Viszont jobban megnézve sajnos az derül ki, hogy ez gyárilag ilyen.

Hogy mi van? Nem bíztak a forrasztásban? Már csak azért kérdem, mert az antenna
vezetéke pluszban még rá is van ragasztva a kihúzható botantennára.

Dzsunka szerelés. Félig már integrált áramkörös, kevés KF-es.
Trehány belsejű egy készülék. Még a hangszóró feliratozása is pocsék.

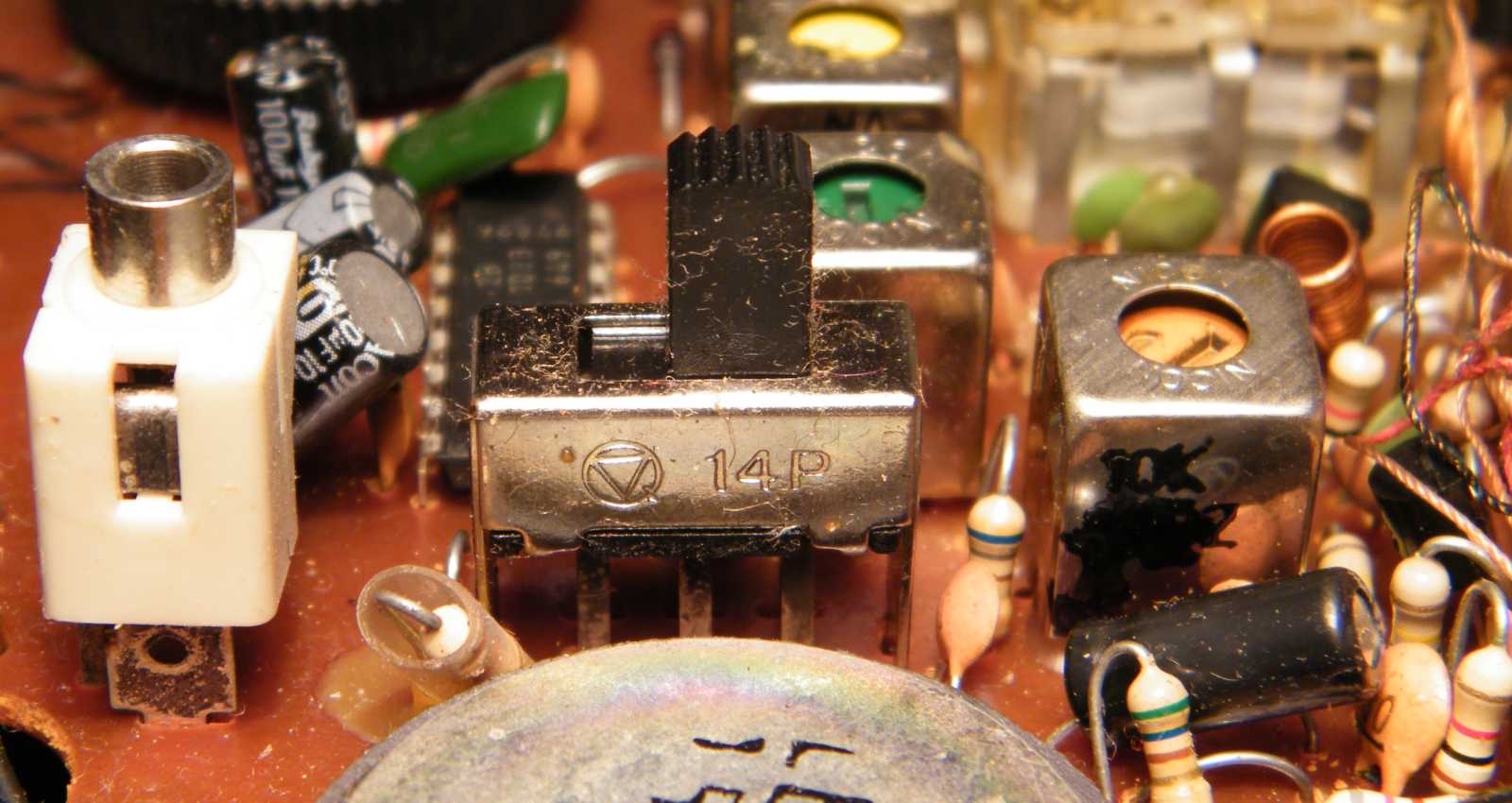

Ilyen kapcsolóból volt itthon egy egész marékkal. No nem azért, mintha pont ilyen
kellett volna, hanem azért, mert ilyet lehetett kapni a boltban. Mivel ilyet lehetett
kapni, ezért ilyet vettem. Például éppen ilyen van a frekvenciamérőmhöz
való kondenzátor mérő előtétben, csak annak szebb a tolókája.

Ötletes dolog, hogy a gomb ennyire széles, mert így nem kopik szét olyan
hamar az ember ujjától. Ez a szétkopás egy tipikus betegsége
volt a szovjet illetőségű Sokolnak, illetve Selgának.

Tulajdonképpen máshol sem szokott szebb lenni az URH rész...
Majd akkor pofázhatok, ha amit én építettem, az szebb lett!
Ez a sor előre vetíti, hogy valószínűleg fogok ilyet tenni.

Amint levettem ezt a díszítő elemet...

...csupasszá vált a skála.
No de nézzük csak meg, hogy mi mozgatja a mutatót.

Nincs skálahúr, hanem hajlékony műanyag valami tolódik egy résben. Láttunk már
ilyet a Pocketmate kisrádióban. Ezt most nem tudom megmutatni, mert olyanom
még nincs. Illetve meglehet, hogy van, csak eddig ugye még nem találtam meg.

A panellal semmi baj. Pozitívum, hogy a drótok (telep és hangszóró) csatlakozásai
ki vannak vezetve a panel szélére, és még szegecseket is kaptak. A szegecs
azért jó, mert nem tudja a drót kiszakítani a panelből, mint mondjuk
mikor csak úgy egyszerűen rá van forrasztva a drót a fóliára.

A hangszóró annyira bele van ragasztva az előlapba, hogy a változatosság kedvéért
ezt most nem szedem ki a helyéről. Legfeljebb ma egy kicsit rosszabbul alszom.

Ez eddig biztosan nem így volt!
A kiálló rész valahogy össze volt kapcsolva magával a mutatóval.

Felhajtottam a skála szélét, majd visszatömszködtem a kilógó részeket.

A rádió csuklószíja addig-addig lifegett, míg
végül mérgemben betoltam a teleptartóba.

Talán ha húsz képet lőttem az antennáról, de egy sem sikerült!
Hiába volt minden, mert folyton a háttér dominált.

A hangszóró szintén a "new wave" vonulathoz tartozik. Ez pontosan azt jelenti,
ha nem figyelsz, úgy átb*szunk a méretével, hogy csak na! Első ránézésre
10 centis hangszóró van a rádióban, ami jobban megnézve mindössze öt.

Kifejezetten jól néz ki ez a színes pötty a skálamutatón.
Mondhatni, szinte már világít! De persze nem világít.

Vegyes érzéseket táplálok e rádió iránt. Szép külső, elfogadható hang, trehány belső.
Persze kit érdekel, hogy mi van belül egy rádióban? Ja... Hát igen... Minket...

A videó címe: keresem
No nem a rádiót keresem, hanem azt, hogy hová tudnám letenni.

Itt lesz a helye. Vagy ha nem, akkor átrendezem az összes polcot! Egészen szépen
alakul, ez a minden rádiót szétszedek a szobában project, hiszen már mind az
Oriontont, mind a másik szürkét bemutattam. Én persze azt is látom, hogy
mi az ami még hátravan. Szerintem még mindig több mint 10 eldugott
alany van a szobában, amiről tudok. Ezt persze célzottan azért írtam,
merthogy találtam már olyat is, amire még csak nem is emlékeztem!
Például az éjjeliszekrényem mögött ült egy katonai rádió forma
vállra vehetős, de róla majd egy más alkalommal mesélek.
