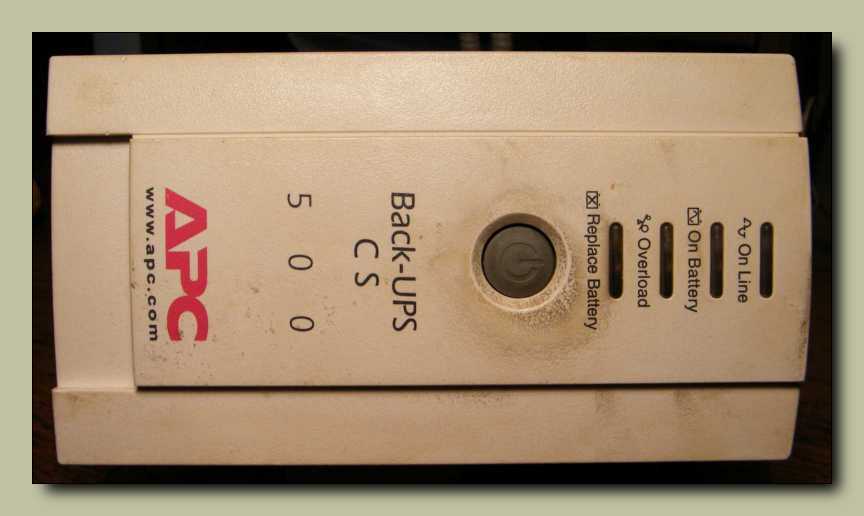

APC szünetmentes tápegység
(ha tudom, hogy ilyen nehéz, nem hozom el)

A szünetmentes tápegység nemcsak szétszedtem alanynak, de még lábtartónak is jó.
Most, mikor ezt a cikket írom, s már hetek óta nincs is itt, már konkrétan hiányzik!

Az volt a tervem, hogy végigfutok a polcok szélén, s a lehullni készülő tárgyakat
dolgozom fel. Vagy azokat, amik nagyon nem oda valók, ahol épp vannak.
Mivel mindkét említett tárgylelőhely túl sok találatot adott, ezért ennél
maradtam. Ha ez nem is épp kéznél, de mindenképp láb alatt volt.

Aztán mégiscsak az lett belőle, hogy a táp elé vettem ezt a kis csomagocskát.

Az a feladatom, hogy a két mechanikailag különböző lámpából egyet csináljak.
Már úgy értem, hogy egy jót. Mindezt úgy, hogy egyik lámpa sem működik!

A bal oldali lámpafejből valami egészen valószínűtlen módon lóg ki a rugó. Illetve két
összeforrasztott rugó. A jobb oldaliban meg van a panelen egy ekkora forrasztás...
Mivel ez az elemlámpa kapcsoló + elem + lámpácska és drótok bonyolultságú,
ezért ha nehezen is, de csak sikerült megbirkóznom a javítás feladatával.

Azonban ezen szünetmentes esetében javítási feladatról szó sincs! Szétszedem, majd
lefotózom, majd sem szétszedve, de még összerakva sem kell nekem semmire!
Vagyis kifejezetten bemutatási célzattal hoztam el szegényt egy ügyféltől.

Ugyan a lakás átlag tisztának látszott, de ez valahogy nem. Szegénykém a lehető
legszerencsétlenebb helyen lakott, a számítógépasztal és a nyomtatót tartó
szekrényke között ült a földön, közvetlenül a kávéscsésze és
a süteményes tányér megszokott helye alatt.

A készülék háta a csatlakozókkal. A jobb alsó (innen nézve legalábbis) csatlakozón
megy be a 230 volt, a másik négyen pedig kijön. A felső sorban a jobb oldali
csatlakozóban nem szünetmentes a tápellátás, hanem itt csak akkor van
feszültség, mikor a konnektorban is. Ide illik bedugni azt az eszközt,
amit konkrétan nem szokás (ellenjavalt) rádugni egy szünetmentes
tápra. Mondjuk ide való például a lézernyomtató, ami többet eszik,
mint amennyit ez a kicsinyke szünetmentes tápegység le tudna adni.

Nem, ez nem egy ilyen különös lábelrendezésű
csatlakozó, hanem csak már össze van törve.

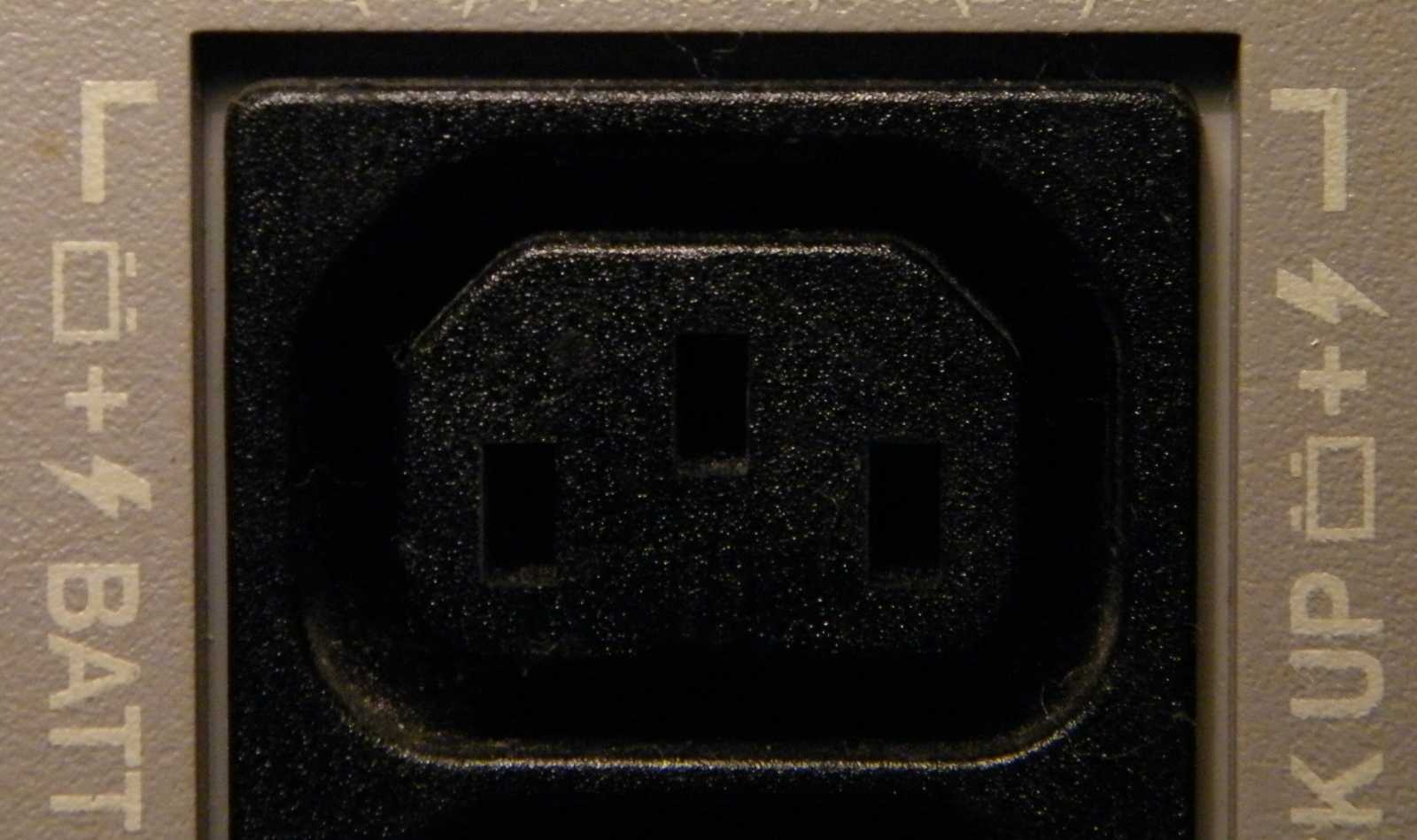

Ez nekem valahogy nem teljesen világos. (Te, hogy mennyi ilyen van...) Ide (plusz
a másik két aljzatba) kell bedugni azokat az eszközöket, amelyeket áramszünet
esetén is működtetni szeretnénk. Természetesen ide jön a PC, hiszen leginkább
a futó programoknak, meg persze a rajtuk végzett munkáknak árt az áramszünet.
Aztán ide jön még a monitor is, ha mondjuk le akarjuk kapcsolni a gépet, akkor ugyan
lássuk már valamin, hogy épp mit is csinálunk. Aztán ide jön még mondjuk a modem
(vagy ADSL modem, HGW, kábelmodem, router) is, ha internetezni is szeretnénk
áramszünet közben. PC-hez meg monitorhoz való ilyen-olyan végű kábelt még
csak-csak láttam, de ebbe az aljzatba dugható modem vagy router tápot
azonban még soha! Persze biztosan létezik hozzávaló átalakító.

Gyanúsan sok lába van ennek a LAN csatlakozónak. Vajon mibe illeszkedik a kábel
másik vége? Én ugyan utána nem fogok ennek nézni! Balázs nevű kedves olvasó
megfejtése: Az ide illő kábel másik végén egy USB csatlakozó van. Ezt bedugva
a PC-be, a szükséges szoftver telepítése után, a szünetmentes tápegység
feszültség kimaradáskor időben le tudja állítani a számítógépet.

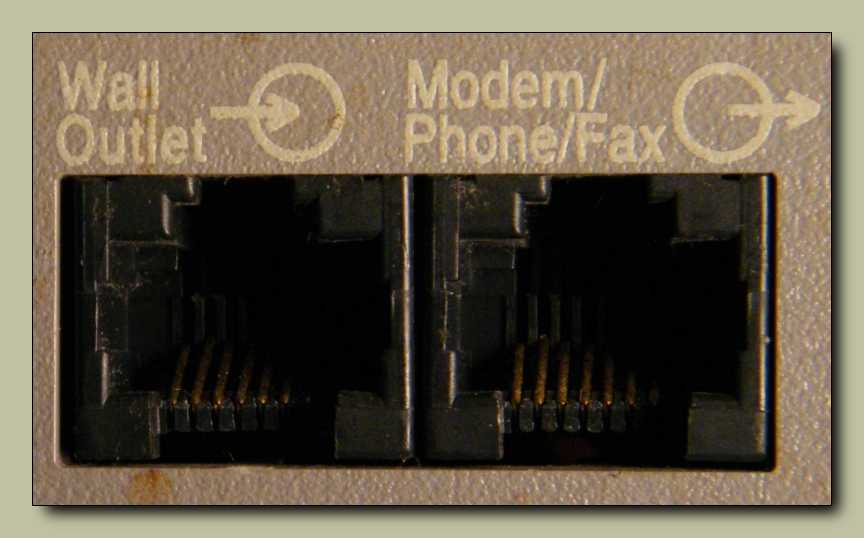

Balról jön a falból a kábel (telefonzsinór), majd a jobb oldali dugóból megy
a modemhez. Ez így elsőre elég értelmetlen, mert mégis mi a csudának
kell a telefonvonal egy szünetmentes tápegységnek? Persze majd
mindjárt jól megnézzük, hogy mi a csuda van idekötve belül.

Amennyiben sikerült túlterhelnünk a szünetmentes tápot, akkor leold
benne egy kismegszakító, amit a fehér gombbal tudunk resetelni.

Tudjuk mi ez.

Ez meg mi? A nem zárójelbe tett számok a marketing? A zárójelesek meg a valóság?
Mire végigolvassuk, már csak 210 watt marad a teljesítményből?
Jól van no, csak hülyéskedtem. Vagy nem?

Nézegettem, hogy mégis hol lehet benne az akku,
amit végül is a készük alján találtam meg.

Ezen ajtócska mögé van elrejtve az akkumulátor. A gumiláb az idők folyamán
(gondolom igencsak aljas szexuális célzattal) megközelítette a párját.

Azt írja, hogy az egyik csatlakozó (ami nem szünetmentes) csak a túlfeszültség
ellen védett. Erre mondtam az előbb, hogy ide való a nyomtató. Hmm...

Benne van az akku is. Sejtettem, mert nagyon nehéz a doboz. Persze belül van egy
nagydarab vas + réz tömb (trafó), de akkor is az ólomakku az igazi nehezék.

Szép darab akku! Én a részemről nem szereltem volna be úgy, hogy az innen nézve
jobb oldalán fekszik. Tudom, hogy nem lötyög benne semmi, mert zselés, meg
teljesen be is van zárva, de szerintem akkor is így kell neki ülni a fenekén.

Hiába minden praktika! Vannak, akik még ezen gyönyörűséges jelölések
ellenére is képesek felcserélni a piros és a fekete vezetékeket.

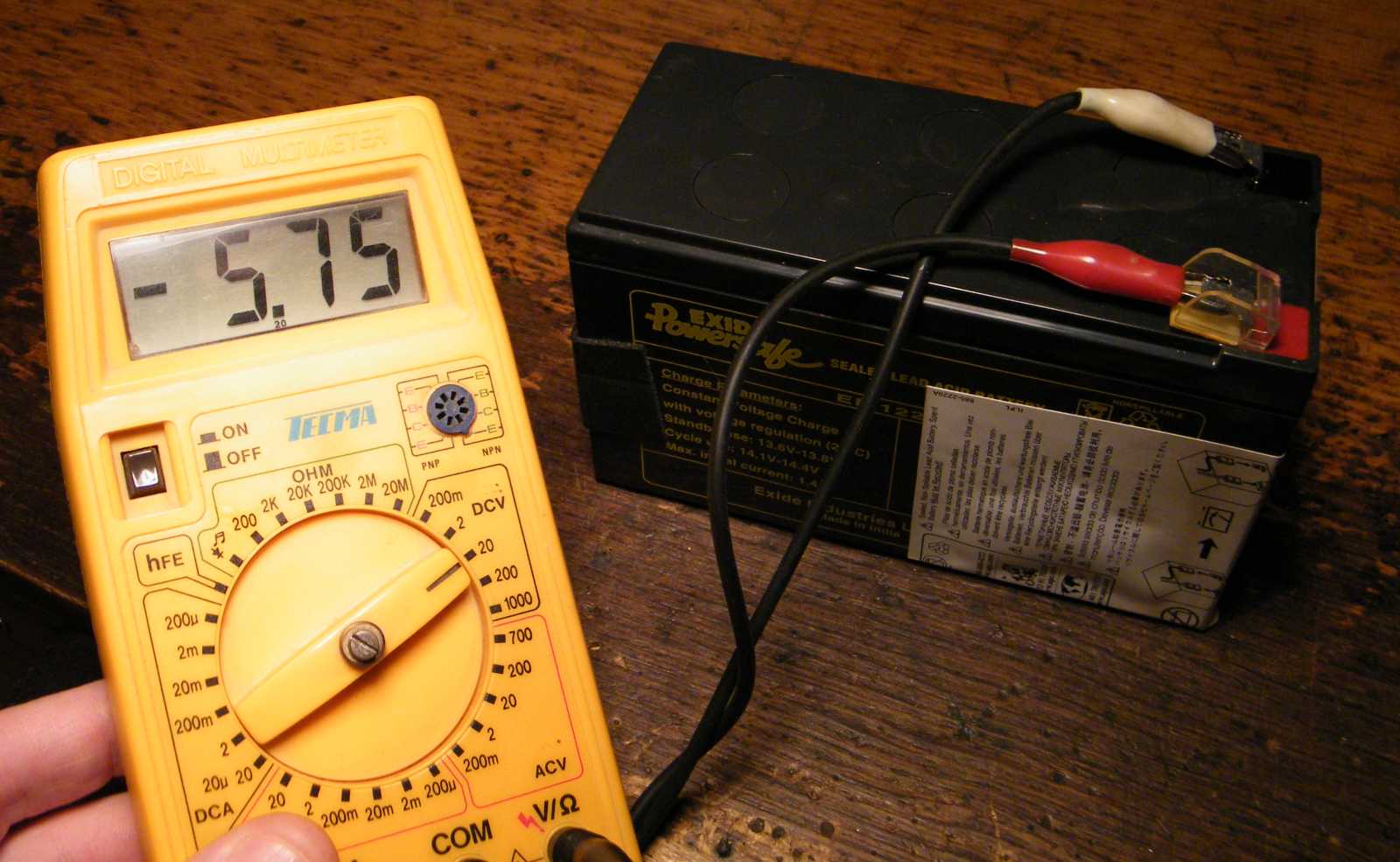

Na! Legalább nem nullát mutat a műszer.

Hat cellás, azaz 12 voltos. Ez mondjuk rá is van írva.

A labortápom ugyan nem kifejezetten akkutöltő, de mivel variálható a kimeneti
feszültsége, valamint áramkorlát is van benne, ezért tökéletesen megfelel erre
a feladatra. Mondjuk az igaz, hogy mikor kezd túlmelegedni, s az automata
bekapcsolja a táp hátán ülő bordákra szerelt ventilátort, olyankor a hirtelen
zúgástól megáll bennem az ütő. De annyi baj legyen! Illetve ne lenne ennyi baj,
mert mint azt a bal oldali műszer zavaros értékéből látjuk, a fele tápom már megint
elhalálozott. Egyszer úgyis kicserélem benne azt a nyomorult döglött 723-ast...

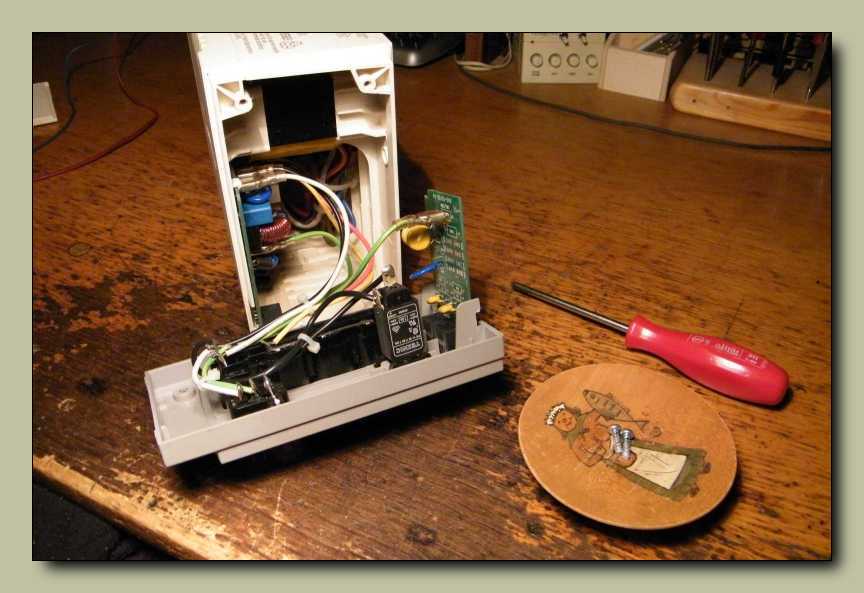

Mindössze két csavart kellett kitekernem, s máris leesett a hátulja.

Ha a bemeneti csatlakozóról közvetlenül rá van forrasztva mindhárom vezeték arra
a csatlakozóra, melyre azt írta, hogy túlfeszültségvédett, akkor ezt így most hogy?
Mondjuk az lehet, hogy mondjuk a készülék mélyén rejtező varisztorok megeszik
a túlfeszültséget, de ez nekem gyanús. Tegyük fel beküldök két fázist a dobozba.
Illetve nem én, hanem ezt a galádságot inkább az áramszolgáltató emberei szokták
elkövetni mikor a lépcsőházban keverik a fázist. Szóval a bal alsó csatlakozón bejön
400 volt. Innen arasznyi se hosszú dróton rámegy a feszültség az túlfeszültségvédett
csatlakozóra. Innen megy tovább a feszültség befelé a dobozba. Jó. Működhet
úgy, hogy a varisztorok majd leverik a rövidzárjukkal a kismegszakítót.
Vagy csak a nagyobb feszültségtüskéket nyelik el? Mindegy...

Mint azt ezen a fotón láthatjuk, nem kell telefonvonal a szünetmentes működéséhez,
hiszen mindössze arról van szó, hogyha már úgy is ott egy doboz, akkor futtassuk
át rajta a telefon vonalat is, és tegyünk rá némi túlfeszültség elleni védelmet.
Ugyan a panel egy kissé hiányosnak tűnik (tizenkét beültetetlen
alkatrész), de ne legyünk maximalisták.

Íme a szünetmentes tápegység belseje.

Van benne ez az óriási trafó. Mindenféle trükkös megoldásokkal oda-vissza működik.
Mikor van áram a konnektorban, akkor letranszformálja a hálózat feszültségét, s
ezzel tölti fel a készülék az előbb látott akkut. Mikor eltűnik a bemenetről
az energia, akkor az akku feszültségét transzformálja fel a fogyasztók
részére. Persze ez azért nem ennyire egyszerű, de a lényege ez.

Íme az előlapi LED-eket tartó panel hátulnézetből. Szerintem nem
hogy így, de még szemből is unalmas. Meg se mutatom!

Az előbb már leírtam, hogy mit csinál a készülék.
Ez a rengeteg kis bizbasz intézi a dolgokat.

Vannak benne nagyobb darab alkatrészek.

Meg persze - az előző képen csak pettyeknek látszó - rengeteg apróság is.

Hűtőtönkre szerelt tranzisztorok kapcsolgatják
az akku feszültségét a transzformátorra.

Nem kamu a készülék hátán fellelt data csatlakozó.
Vagyis mennek belőle valahova a vezetékek.

Épp azon elmélkedtem, hogy ezen törött helyett beépítek mondjuk egy
PC tápegységből kitermelt ép csatlakozót, mikor is hírtelen felindulásból...

...elkezdtem rácsukni a dobozra a fedelét.
Egy kicsit nem figyelek oda? Majdnem nekiálltam dolgozni!
Majd magamon jól tartom a szemem...

Mint azt már többször is említettem volt, így nem vezetünk be hálózati
feszültséget semmibe! Ez a kép is csak az elrettentés miatt van itt.

Az előző képen látottnál már csak ezt tilosabb művelni!
Vagyis így nem vezetünk ki feszültséget semmiből.
Valamint pláne nem tesszük oda a kezünket!
Én is csak az illusztráció, illetve a jobb
háttér miatt tettem oda a kezem.

Búcsúzóul itt egy igazán halálos kombináció! Itt kérem bármi érintése életveszélyes!
Szinte lehetetlen nem hozzáérni a feszültség alatt lévő csupasz fémfelületekhez.
Normális ember persze nem vezeti a hálózati feszültséget óráscsavarhúzón,
de normális ember nem is szed szét mindent, hogy aztán dokumentálja!

Nemcsak az veszélyes amit az előbb láttunk, hanem ez is. Leakasztottam a helyükről
a krokodilcsipeszeket, de a zsinórok másik végén található banándugók még
mindig bele vannak dugva a konnektorba. Rendrakáskor nem is figyeli
az ember, hogy honnan jönnek a zsinórok. Aztán meg kész a baj.
Élek, de ez igazából csak a szerencsén múlott. Már sokszor!

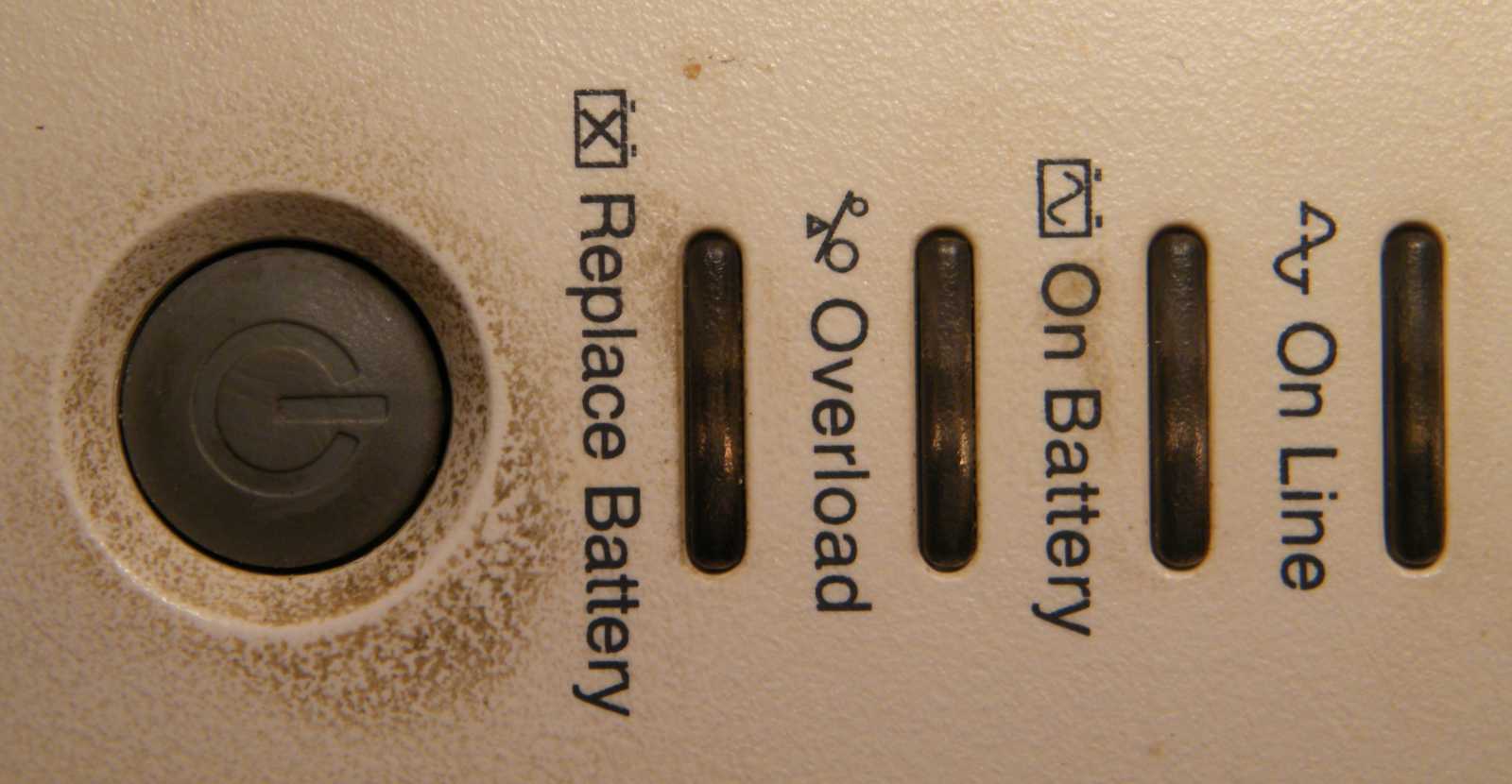

Az biztos, hogy van neki egy közepesen undorító állaga, de most valahogy semmi
kedvem se volt megfürdetni. Kapott helyette egy amolyan ímmel-ámmal elvégzett
spirituszos dörgölést. Na! A lényeget meg majdnem lehagytam! Egy egészen röpke
pillanatra elindult, vitte az asztali lámpám, meg világított valami az elején, aztán
szinte azonnal leállt. Mondjuk nem igazán érdekel, hogy működik-e vagy sem.

Annyira hiányzik innen, hogy már majdnem visszaraktam. Végül is abban maradtam
magammal, hogy soha többé nem teszek ide semmit, így sem útban nem lesz, sem
hiányozni nem fog. Persze úgysem tartom be az ígéretem... Ez teljesen biztos,
mert már rögtön a következő héten bedugtam ide egy babamérleget.

Gondoltam majd én jól feltöltöm az akkut. Ahhoz képest, hogy ki
sem merítettem, úgy veszi a töltést, mintha történt volna
valami energia kivétel. Beteg ez szegénykém...
