Kathrein kábeltévé erősítő
(már megint kukáztam)

Nem elég ami itthon van, mindig hozok hozzá valamit...
Most például ott az a fehér doboz, mint legújabb szerzemény.
Már hetek óta ücsörög a cipők mellett, tetején egy ki tudja honnan
idekeveredett (mert ezek szerintem maguktól találnak ide) dugasztáppal.

Csupán néhány hét kell hozzá és a fehér (és bármely más színű) dobozok esetében
bekövetkezik két esemény. Egyrészt idővel elfelejtem, hogy mi van a dobozban,
másrészt megszokom a látványt, s így már nem is érdekel, hogy mi van benne.

Ez egy antennaerősítő. Nem is egy volt már általam bemutatva. Volt kifejezetten
URH rádió vételhez való, aztán volt mindenre jó, meg egy komolyabb nagydarab is.
Valamint ezeken kívül is van egy a tarsolyomban, amiben kapcsolót kéne cserélnem.
Ez utóbbit például azért vettem, mert a többit szétszedtem, és mi lesz, ha egyszer
mégiscsak szükségem lesz egy antennaerősítőre? Már többször szereztem (még
az utcán a földön is találtam) hozzávaló kapcsolót, de eddig még nem vitt
rá a lélek, hogy végrehajtsam a kapcsolócsere alkotta igencsak
bonyolult, valamint rettenetesen komplex feladatot.

Ez kérem nem kínai bóvli! Bele van öntve az alumínium házba a gyártó neve.
Nem a manapság szokás modernkori hulladék, amire olyan matricát nyomnak,
amivel épp el lehet adni. Ezt a terméket pont, hogy ezzel a névvel lehet eladni!

Egyrészt láttuk a dobozból kilógó hálózati zsinórt, másrészt rá van írva, hogy
230 volt kell neki. Vagyis nem a bejövő koax kábelen keresztül távtáplált.
Kettősszigetelt, meg jó nekünk ide Európába, jelentik az ikonok. Sajnos
az erejét fitogtató, valószínűsíthetően sugárhajtású, mindezekhez
illően oroszlánfejű madárnál elvesztettem a fonalat...

Már éppen elővettem a biztonsági kulcskészletem, mikor kiderült,
hogy ehhez a csavarhoz egy sima imbuszkulcs is elég.

Az egész doboz egy hatalmas hűtőborda erdő, pedig nem is melegszik különösebben.
A kínai alulméretezett szeméthez szokott szemnek mondhatni különös látvány.

Három "F" csatlakozó aljzat van az oldalán.
Értelemszerűen balra a bemenet, jobbra pedig a két kimenet.
Ha meg mégsem így volna, akkor majd visszajövök és kijavítom a szöveget.
Visszajöttem. A középső csatlakozó egy -30 dB-es mérőpont.

Részemről kifejezetten utálom, mikor normális (pontosabban szólva olvasható)
feliratok helyett a szöveg 3D kialakítású. Persze ez csak egy földelés
jel, ráadásul jól is látszik, szóval részemről meg van bocsátva.

Én már egészen tisztán látom, hogy hamarost lesz nekem csavarozós "F" aljzatom.

A "sicherheit gepruft" annyit tesz, mint biztonságilag tesztelt. Ahogy így elnézem,
szerintem is teljesen biztonságos. Mondjuk ha ráejtem a lábamra...
Persze ezt az esetet valószínűleg nem tesztelték.

Nekikészültem szerszámmal, de végül két ujjal is ki tudtam tekerni a csavart.

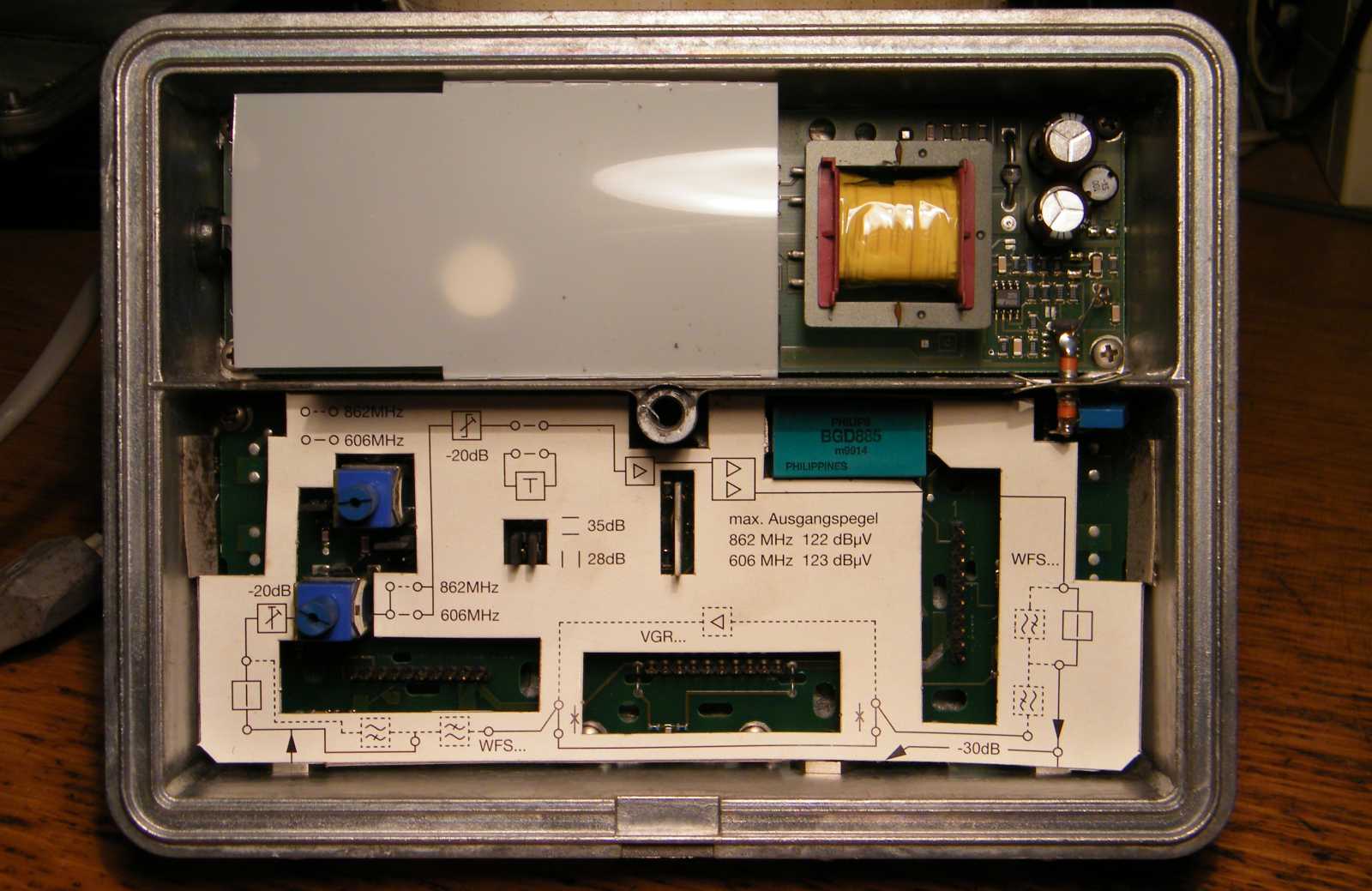

A doboz belülről igen szépen megmunkált.

Az éleknél nem nedvesség ellen van tömítve gumival, hanem rádiófrekvenciás
szivárgás ellen fémharisnyával.

Az antennás dolgokhoz nem értek, ezért ahhoz a kérdéshez, hogy pontosan mi van
benne, inkább nem is szólnék hozzá. A belső csatlakozókból mintha ki lenne
húzva valami toldalékpanel. Mivel működés közben még nem
láttam ilyet, szóval ezt inkább hagyjuk...

Aztán idővel csak beesett néhány kép, amin be vannak töltve a csatlakozók.
(bár ez pont nem az az erősítő)

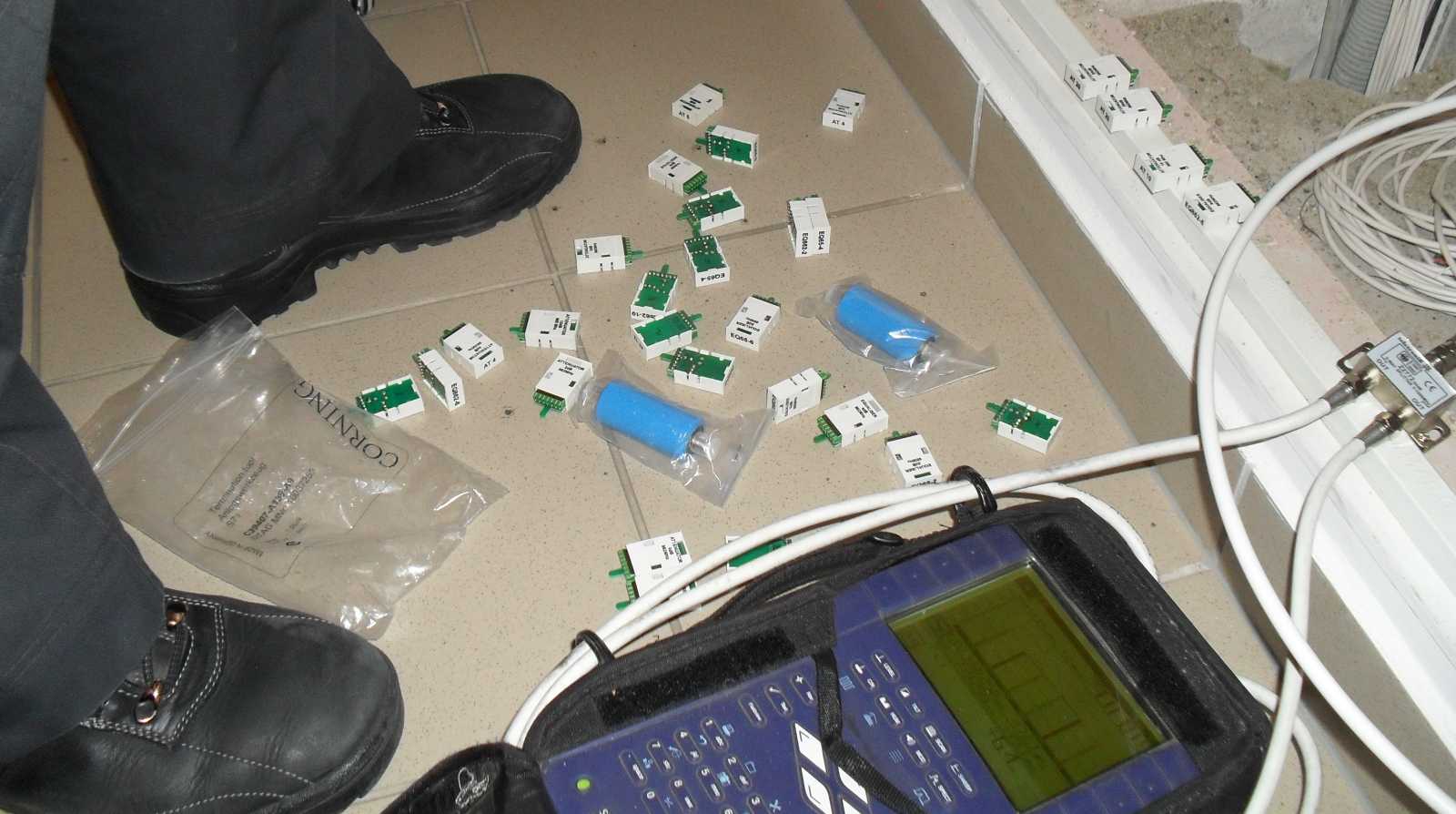

A földön szétszórva heverő modulok különböző csillapításúak.
Vagyis kiváló kollégám épp egy erősítőt szintez.

A szintezés persze nem csak úgy találomra történik, mert van hozzá műszer is.
Zoli hatalmas lelkesedéssel magyarázza, hogy mi micsoda, meg mit miért
és mire kell kicserélni, amiből sajnos én nem igazán értek semmit.
Megöregedtem. Sajnos nem igazán fog már az agyam...

Íme egy másik változat. (más modulok vannak benne)
Ez nem cserélgetős, hanem csavargatós szintezésű.
Tulajdonképpen ezt (egy ilyet) szedtem ma szét.

A modul hátán mindenféle feliratok vannak.

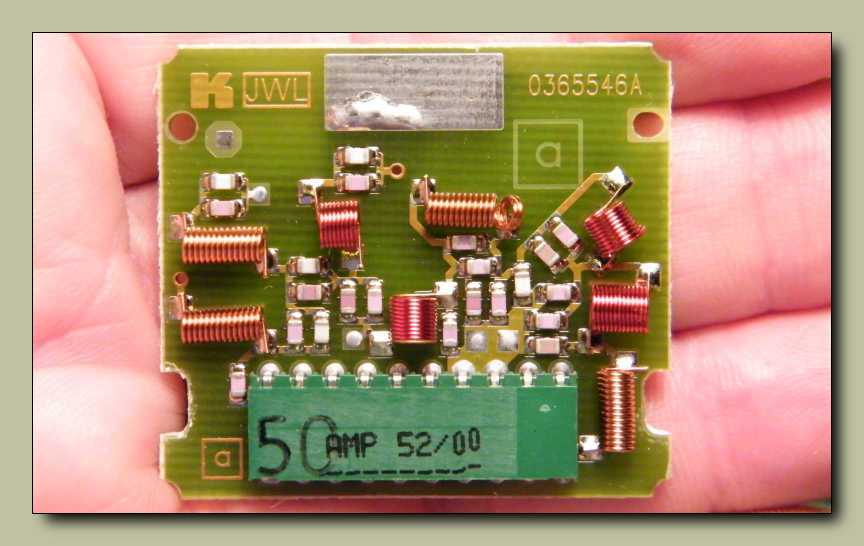

Az elején pedig mindenféle alkatrészek.

Íme egy szintszabályzós segédpanel közelről.

Szerintem csak a potmétereket fogom (vagyok képes) kibontani belőle.

Kitéptem a feliratos lapokat, mert úgysem értettem, hogy mi van rájuk krétázva.

Csak úgy kíváncsiságból rámértem a tápegységre.

Még senki sem bolygatta előttem a csavarokat. Szóval ezt én műveltem. Éreztem,
hogy egyáltalán nem akar megmoccanni (jóféle rugós alátét van alatta),
mire fel rátámaszkodtam a csavarhúzóra, izomból tekertem rajta
egyet, minek hatására kijött a csavarból a slicc. Mikor meg
a csípőfogó élével ráfogtam a csavar fejére? Na akkor
meg véletlenül eltörtem a kék IC tokját. Puff neki!

Persze szó sincs róla, hogy sajnálnám.
Ha nem véletlenül, akkor letörtem volna én ezt a fedelet direkt is.

Porcelánlapra szerelt alkatrészek, de a méretük okán
én ezt már csak utólag látom a monitoron.

Jó sok csavar volt benne. Szépen telnek a dobozaim.

Ez egy átvezető kondi. A két szélső lába között átvezet, a vaslemez felé pedig
kondenzátorként viselkedik. Ilyenekkel szokás átvinni a tápfeszültséget az
egymástól rádiófrekvenciás szempontból elválasztott területek között.

Végre kiürült a doboz.

Már majdnem eltettem ezt a szépszövésű drótharisnyát, mikor mégiscsak
kidobtam. Már előre látom, nemsokára fog ez még nekem hiányozni!

Helyesen láttam a jövőt! (csak azok a fránya lottószámok)
Vagyis valóban lett csavaros "F" aljzatom.

Ez kérem egy igencsak márkás, kapcsolóüzemű 25 voltos tápegység.
Ezt elteszem, bár nem tudom mégis mi a csudával lehetne rávenni,
hogy trafós táp helyett ilyet építsek valamibe. Talán botütésekkel.

Első ránézésre valami passzív dolognak tűnt ez az IC, de ha hűtőtönk van
alatta, akkor kell benne lennie aktív eszköznek (FET, tranzisztor) is.

Szabad szemmel nézve az ekkorka SMD alkatrészek nálam már kívül esnek
a láthatóságon. Hát még maguk a chip szinten a panelre szerelt apró
tranzisztorok! A képet kinagyítva nyolc darabot is sikerült
belőlük találnom. (bekereteztem őket pirossal)

A BFG591-es tranyón hűtőborda van, mégpedig egy darabka porcelán
alapú nyáklapból. A kínai kiolvadós agyú lomok látványa
után ez a megoldás kifejezetten üdítően hat.

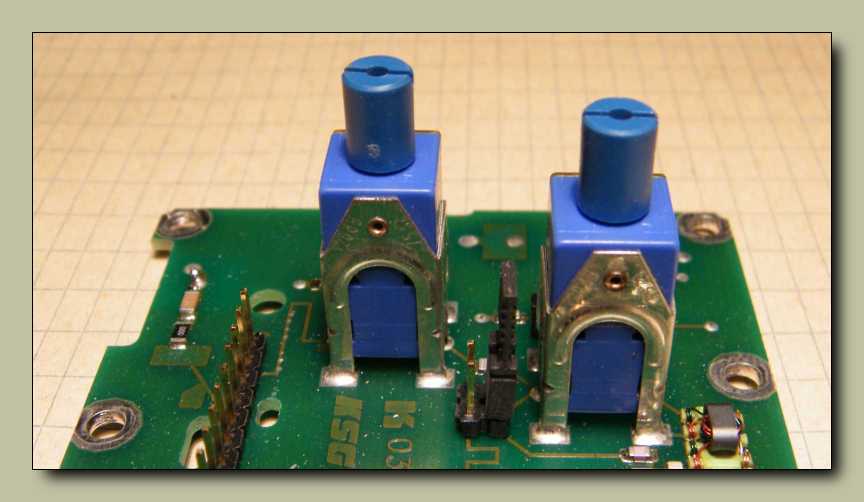

Ezek vagy hangoló izék, vagy valami szintbeállítók.

Helikális 75 ohmos spéci trimmerek, amiket mindjárt kimentek innen.

A táppanel kapott egy feliratot.
Megy a dobozba a többi "majd még kelleni fog ez nekem" státuszú panel közé.

Illetve mielőtt elmenne - a valószínűleg végleges - állomáshelyéig, még állomásozik
egy kicsit a többi lommal a polcomon. Hatalmas erőfeszítések árán tisztítom
meg a polcaim a lomoktól, aztán meg teljesen fegyelmezetlen módon
újratermelem a szeméthalmot. Persze tudom, hogy nem vagyok
normális. Persze azt is tudom, hogy ez sosem volt kérdés...

A dobozt egyszerűen kidobtam. Persze előtte a légtisztító dobozán időzött néhány
napot. Megpróbáltam keresni neki valami feladatot, de bárhogy is próbáltam,
sehogyan sem találtam. Gondoltam pont jó lenne antennaerősítőnek. Csak
ugye minek az nekem, mikor nincs is tévém! Valami autóelektronika
is jó helyen lenne benne, csakhogy kocsim sincs. Kitettem
hát a kuka mellé, onnan meg percek alatt eltűnt.
