LCD tévé
(kicsi)

Azokat a kacatokat a kép közepén, na azokat csak azzal a magam által magamnak
szabott feltétellel vehettem meg, hogy záros határidőn belül szét lesznek szedve. Na
most az eredeti kupacból ez eddig még csak a GPS esetében teljesült. Na jó, akkor
ott se, mert ugye eleve elcsúsztam a dologgal vagy fél évet. Mivel az LCD tévé
volt felül, a sorrend eldöntésének egyszerűsége végett azt vettem magamhoz.
Arra azért kíváncsi vagyok, hogy az alatta megbúvó digitális képkeret, meg
persze a tőle balra látható reflexnek nézett (de nem az) kisrádió mikor
fog sorra kerülni. Pláne mikorra lesz ezen az asztalon újra rend?

Mivel a tévével együtt felhozott hangszórót már letudtam, és még a virágkaró
is a helyére került, így már csak a diavetítő, az LCD tévé, és a monitor
célú erősítőhöz kiválogatandó forgatógombok közül választhattam.

Így ahogy látod hevert a piacon egy gyékényen. Felvettem, majd az 5000 forintos
ár hallatán már tettem is vissza. Mivel a piac vége felé az alkuképesség szintje
erősen megemelkedik, akarom mondani a tévé hátlapjából igen sajnálatos
módon hiányzó csavarok helyét mutatva, no meg az oldalából kilógó
drótokat, mindössze öt perc alatt sikerül az árban megállapodnunk.

Hogy aztán megérte ez a kis vacak azt az ezrest, az már egy más kérdés.
Ez majd csak akkor fog kiderülni, ha kipróbálom, hogy működik-e.

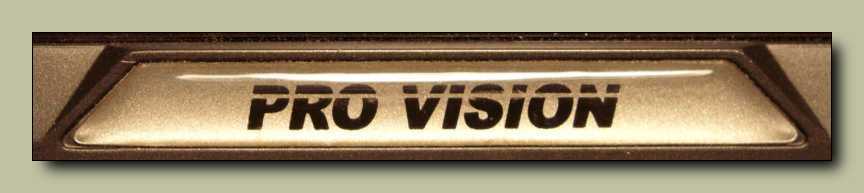

A neve számomra semmit sem mond.

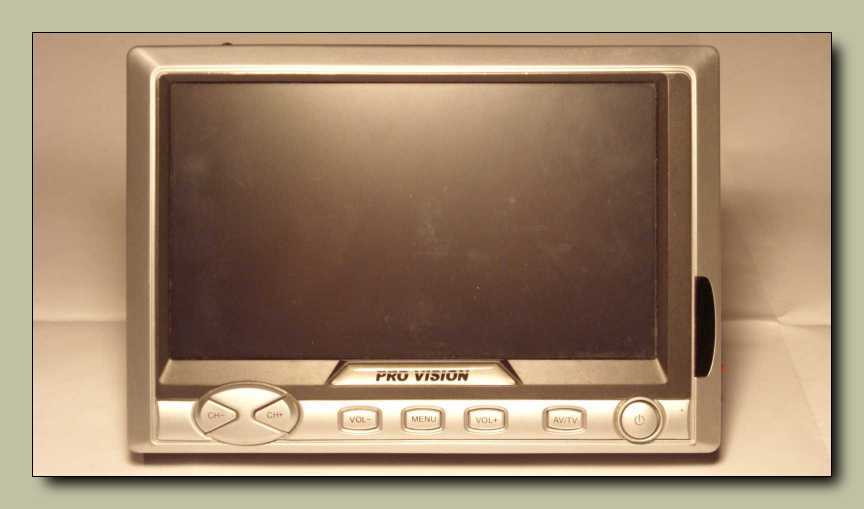

Mit össze nem bénáztam az előbb, mire végül nagy nehezen sikerült szemből
lefotóznom, ami végül csak úgy jött össze, hogy felülről készült a kép.

Pedig van a tévének egy ilyen jópofa kihajtható támasztéka.

Mindent tud, épp csak DVB-T tuner nincs benne. Na most mivel olyanom van, így
azzal összekombinálva lehetne a szobámban egy kistévé. Mivel részemről a tévét
a szobámból kitiltottam, így ennek a kombinációnak nem sok értelmét találtam.

Íme a néhai antenna helye.

Ez a néhai tápcsatlakozó helyén kilógó két szál csonkolt
vezeték az igen komoly mértékű alkura segített rá.

Antenna, füles, videobemenet, majd USB aljzat következik. Amennyiben a tévé az
 utóbbiról képes lejátszani a filmeket, akkor se nagyon tudnám használni semmire.

Alulról nézve csak egy a tévét akármihez odafogató menet tűnik elő.

Vajon miért érzem úgy, hogy ez nem lesz egy hosszú cikk?

A panelen mondhatni valószínűtlen mennyiségű ujjlenyomat található.

Ez a rettenetesen gusztustalanra sikeredett ragasztás pedig az LCD kijelző hátulján.

Ez itt a hangszóró.

Ez pedig egy a tápfeszültség fordított polaritással történő csatlakoztatása ellen
védő, mondhatni látványosan utólag beépített dióda. Én speciel sorosan
szoktam, mert ugye úgy nemcsak egyszerűen nem működik
a valami, de még csak el sem ég benne a dióda.

Amit balra látunk, na az nagyon nem úgy néz ki, mint egy gyári
forrasztás. Amit meg jobbra, az egy gyári forrasztás hiánya.

Már csak a csatlakozó párjának hiányából is sejthető,
hogy valaki ezt a rész is alaposan megbolygatta.

Se nem kattan, se nem villan, meg sem nyikkan!

Miközben valami a fentiek ellenére is megeszik a dobozban 120 milliampert.

Juj, hogy ebben mennyi alkatrész van!

Hát téged meg ki tüsszentett le?

Ez a bigyó olyan nyomorultul néz ki, hogy eltartott egy darabig mire rájöttem,
hogy ez a fényes valami csatlakozik a kihúzható botantenna csonkjához.

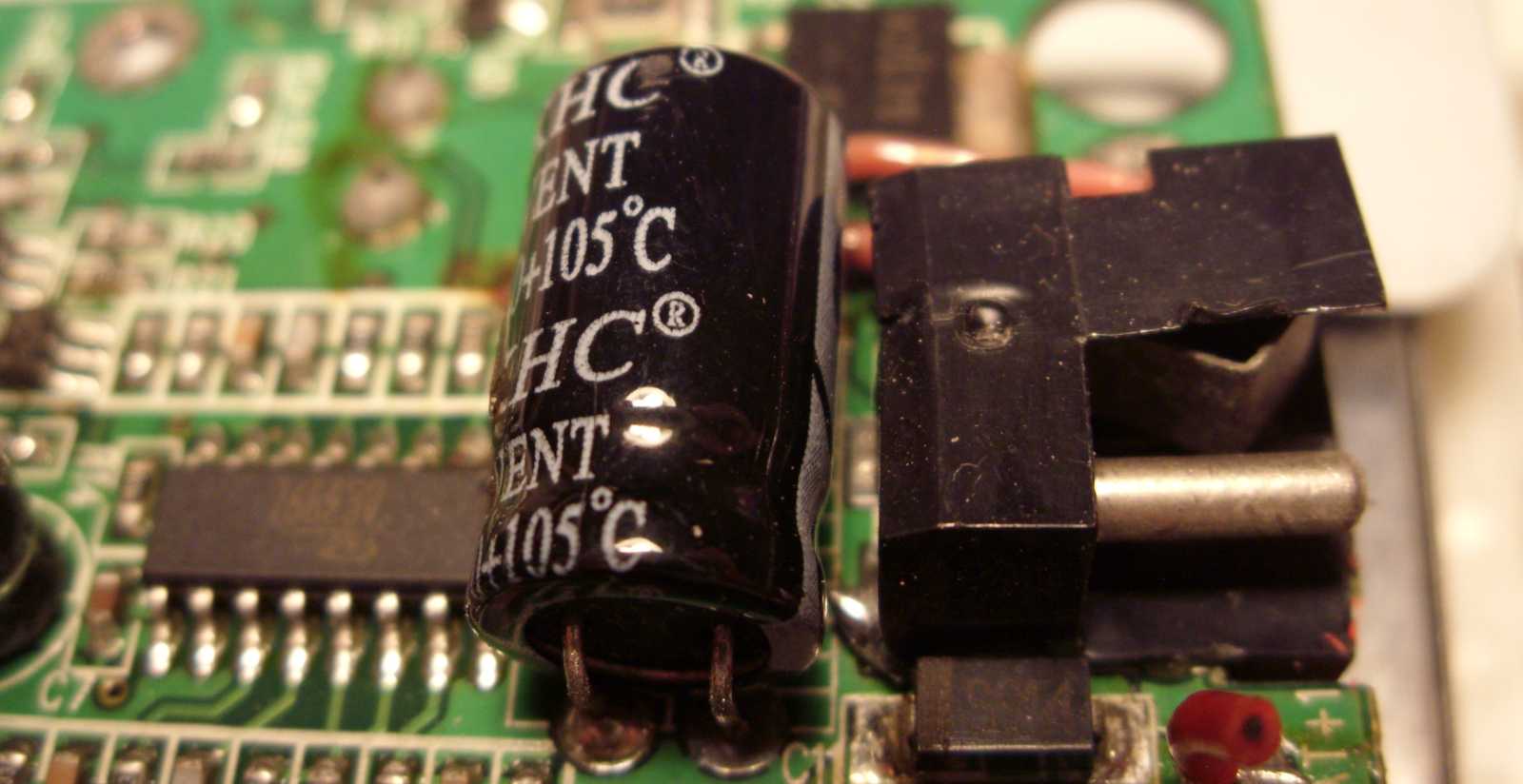

Na itt meg mi történt?

Mindössze annyi, hogy valaki feltépte a panelről
ezt a már vissza is hajtott kondenzátort.

Mivel a dobozból kilógó vezetékek a panel másik oldalára vannak
forrasztva, így ez a piros csonk immáron a semmibe tart.

Ez itt az LCD panel háttérvilágításának feszültségét előállító apró transzformátor.

Ahová a piros nyíllal mutatok, az pedig egy kiégett tranzisztor. A körben látható
alkatrészek lábait valaki alaposan átforrasztgatta. Na itt történt, hogy megálltam
elgondolkodni, miszerint nekiálljak-e kideríteni, már úgy értem kimérni, hogy
PNP vagy NPN lehetett-e a kiégett alkatrész, vagy esetleg FET. Illetve
mi lenne, ha egyszerűen csak rövidre zárnám a helyét? Ez utóbbit
természetesen csak akkor tehetem meg, ha pusztán a tápfeszültség
kapcsolására szolgált. Aztán ahogy nagyban a felvázolt lehetőségeken
méláztam, egyszer csak rádöbbentem, hogy ha működne, akkor is egy
dobozom mélyén végezné, így végül nem álltam bele a feladatba.

Annyit még megtettem, hogy benéztem az LCD panelbe, de végül csak
egy kicsit. Mert ugye minek ezt még ennél is jobban tönkretenni?

Bár úgy is lehetett volna, hogy egyből áthelyezem a szemetesbe, de végül mégiscsak
nekiálltam összeszerelni. No nem mintha úgy tervezném, hogy majd egyszer még
nekiállok és kipofozom, hanem ez inkább csak a vételi árának szólt. Gondoltam
így azért mégsem olyan, mintha csak úgy kidobtam volna az ablakon egy ezrest.

Ez itt egy infravörös érzékelő. Vagyis ez a tévé a mérete ellenére távirányítós volt.
Ez csak annyiból érdekes, hogy szinte mindig vannak olyan funkciók, melyek az
előlapi gombokkal nem, kifejezetten csak a távirányítón keresztül érhetők el.

Egy kicsit sajnálom, hogy nem működik, de tényleg csak egy kicsit.
