Ultrahangos távolságmérő
(smart tape)

Akad ebben a sarokban néhány dolog, amit eddig még valami rejtélyes okból nem
mutattam. Az egyik ilyen tárgyam a ma bemutatásra kerülő ultrahangos
távolságmérő. Aztán van itt még egy lézercélzós infra hőmérő,
meg némi Terta 811-es magnómaradvány. Aztán slussz!





Egy időben tele volt a raktárban a selejtes kosár ilyen kis aranyosságokkal.
Ebből az időből származik az ellenállásdekád, a mágneses teret
érzékelő sárga doboz, meg ki tudja mennyi más csoda.





Azt mondja a fordító, hogy ez intelligens szalagot jelent.
Nos, ilyennek is kell lennie valakinek a családban...





Mivel a német feliratokat egyrészt nem értem, másrészt nem is érdekel a tartalmuk,
ilyen esetekben jobb híján a leltárcímkén szoktam elmerengeni. Ugyanis én
voltam a cégnél a leltárbizottság vezetője. Na ja. Kecskére káposztát!





Hiába nem értem ami ide van írva (na jó, a műszaki adatokat azért igen),
szerintem simán el fogok boldogulni a műszer három gombjával.





Ugyan épp az előbb olvastam, hogy ez a doboz mindössze tíz deka, ami érzésre
szinte semmi súly, egy kicsit akkor is megvoltam ijedve, mert annyira
 könnyűnek tűnt a doboz, mintha nem is lenne benne semmi.





Ugyan nagyon rendes ember vagyok (például kedvenc szokásom a túlzás), na de
olyan, hogy valaminek még a teljes csomagolása is meglegyen, az nálam csak
akkor fordulhat elő, ha az adott bigyót eddig még sosem használtam. Na jó.
Egyszer igen, de csak néhány mérés erejéig, aztán tettem is vissza a dobozába.





Egyáltalán nem túlzott a leírás, hiszen ez tényleg mini. Legalábbis
a pincében található sokméteres mérőszalagomhoz képest az.





Szerintem erről a műszerfalról egy kicsit lemaradt a matrica.
Mondjuk nekem olyan nagyon azért nem hiányzik...





Ez a rózsaszín sapka meg pláne nem hiányzott! Még egy felpróbálás erejéig se!
Mondjuk a párom szerint igenis, hogy ez jól áll, de valami érthetetlen okból
kifolyólag, manapság valahogy nem igazán bízom Andi értékítéletében.





Ugyanis a Hi-Fi tornyon szerinte jól mutat egy pár rénszarvasos zokni.





Ha már a mutatnál tartunk, akkor a műszer ezen oldalával kell rámutatnunk
arra a valamire, aminek kíváncsiak vagyunk a doboztól mért távolságára.





A teleptartó mondhatni teljesen szűz. Az 1990 júliusi keltezés
pedig már olyan régen volt, hogy az talán már nem is igaz!





Így a műszer aljától méri a távolságot.





Így pedig a tetejétől.





Még angolul is tud, vagyis lábban és hüvelykben is meg tudja mondani a távolságot.

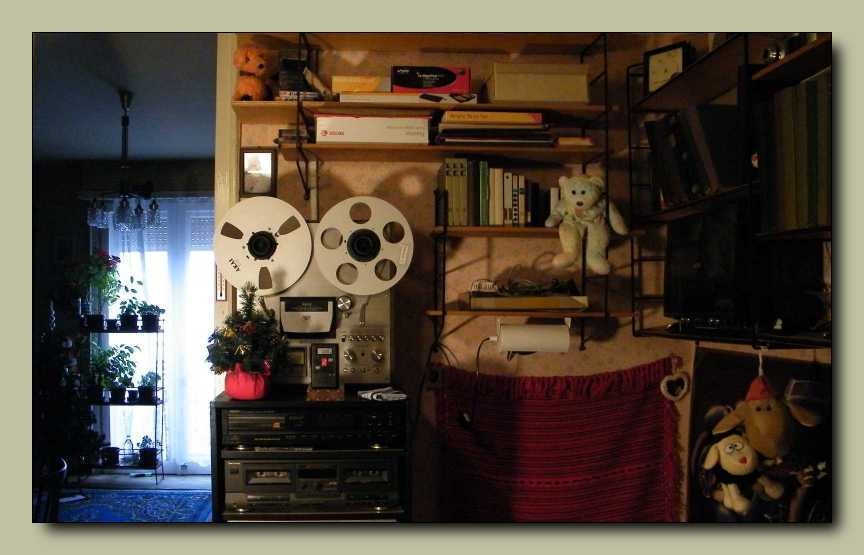

Ezen a képen épp csak a lényeg, vagyis az ultrahangos távolságmérő nem látszik.
Amúgy ott van az AKAI GX630-as előtt.





Azért tettem oda, mert az asztalomon folyton ezt mondta. Az "E" betű
egyáltalán nem azt jelenti, hogy elmész te a boltba mérőszalagért,
hanem egyszerűen csak egy könnyed ánglius error akar lenni.





Na ez meg biztosan marhaság, mert ebben a kicsiny lakásban nem igazán
vannak olyan dolgok, melyek hat méterre tudnának lenni egymástól.





Ennek viszont utánamértem egy mérőszalaggal, és valóban centire ennyi
a távolság a Hi-Fi torony tetején található fadoboz és a plafon között.





Engem persze egy olyan apróság, hogy valami rendben működik (amúgy
jó ha minden harmadikra mér, egyébként error az eredmény), az
egyáltalán nem akadályoz meg benne, hogy szétszedjem.





Tessék!





Szó sincs róla, hogy ez a TL084-es négyes műveleti erősítő mérne,
mert ez csak a mikrofon és az apró hangszóró meghajtását intézi.





Amennyire a lyukakon beláttam, a mikrofon és a hangszóró azonos felépítésű.





Szétszedni azért nem szedtem szét, mert amilyen szerencsém van, még tönkreteszem.
Amúgy szerintem láttam már ilyesmit belülről, mikor egyszer régen elemeire
bontottam egy autóba való ultrahangos riasztót. Nem piezo volt
bennük, hanem egy kis fémmembrános hangszóró.





Hiába bújtál el, előlem ugyan meg nem szöksz! Szólt oda a szerző
barátságosan az öntapadós fekete fólia alá rejtőzött csavarnak.

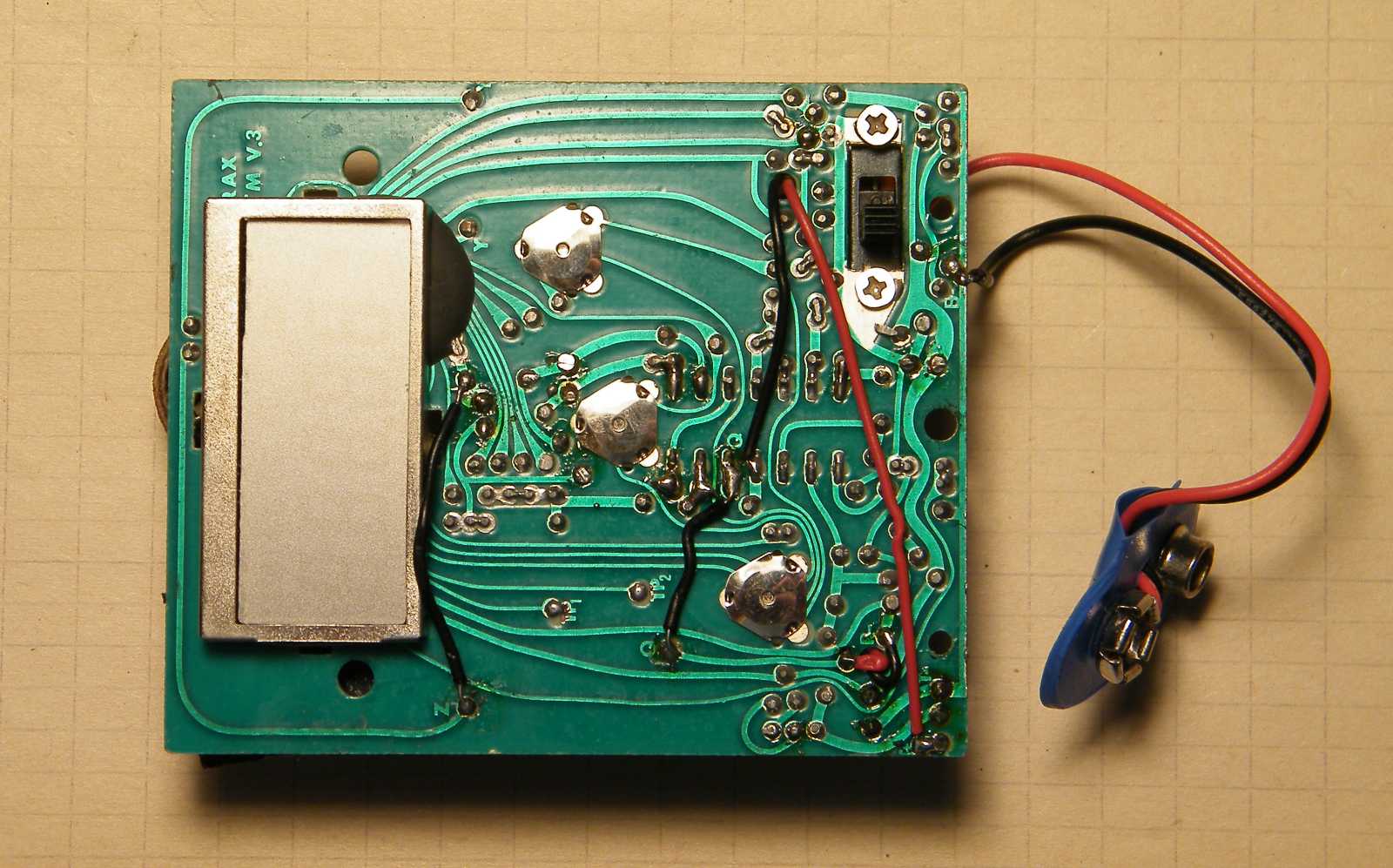

Szép zöld lap...





Ez itt a doboz teteje.





Ez padig az alja. Az a keresztben álló borda szolgál
az adó és a vevőoldal akusztikai elválasztására.





Ez pedig itt az LCD kijelző, illetve az őt rögzítő fémkeret.





Balra egy nyomógomb, melynek működési elve, mint a vásári békáé,
míg a jobbról belógó fekete paca annak az IC-nek a borítása, ami
az LCD kijelző meghajtását, illetve magát a számolást intézi.

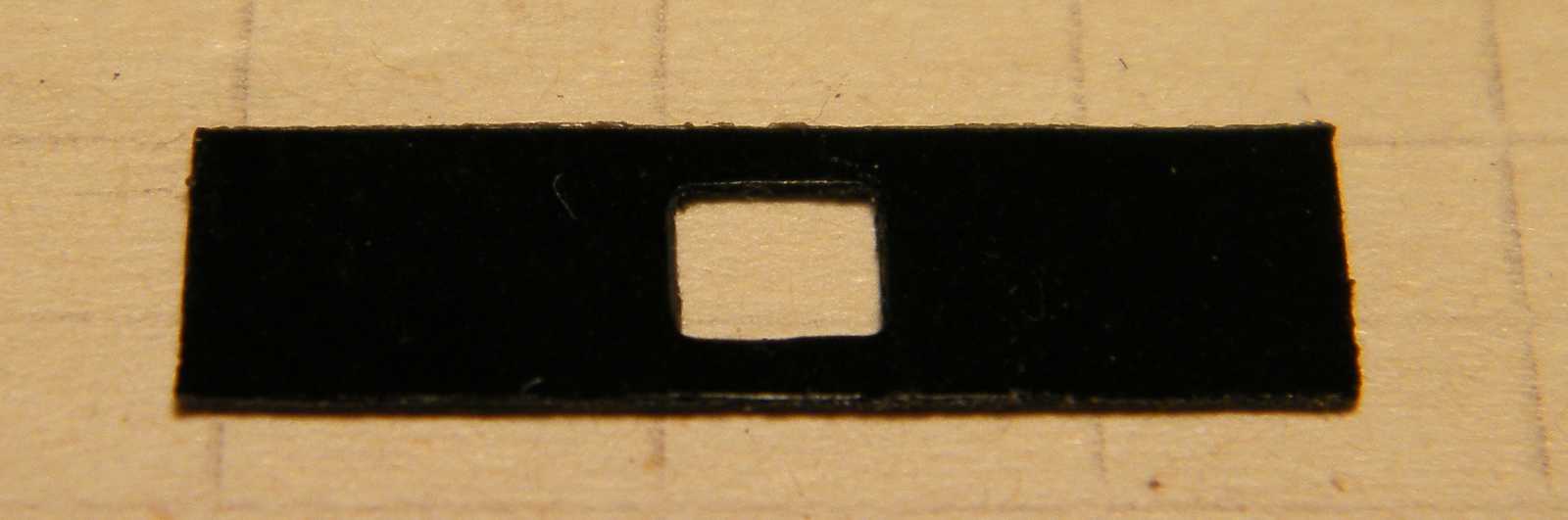

Összeszerelés közben természetesen kihagytam a power kapcsoló belsejét eltakaró
apró lemezt. Szemeztem vele egy jó ideig, mert nem volt egyértelmű, hogy
visszaszerelem a helyére. Miután ő bizonyult erősebbnek, kivettem
a helyéről a panelt, majd rátűztem a kapcsoló karocskájára.

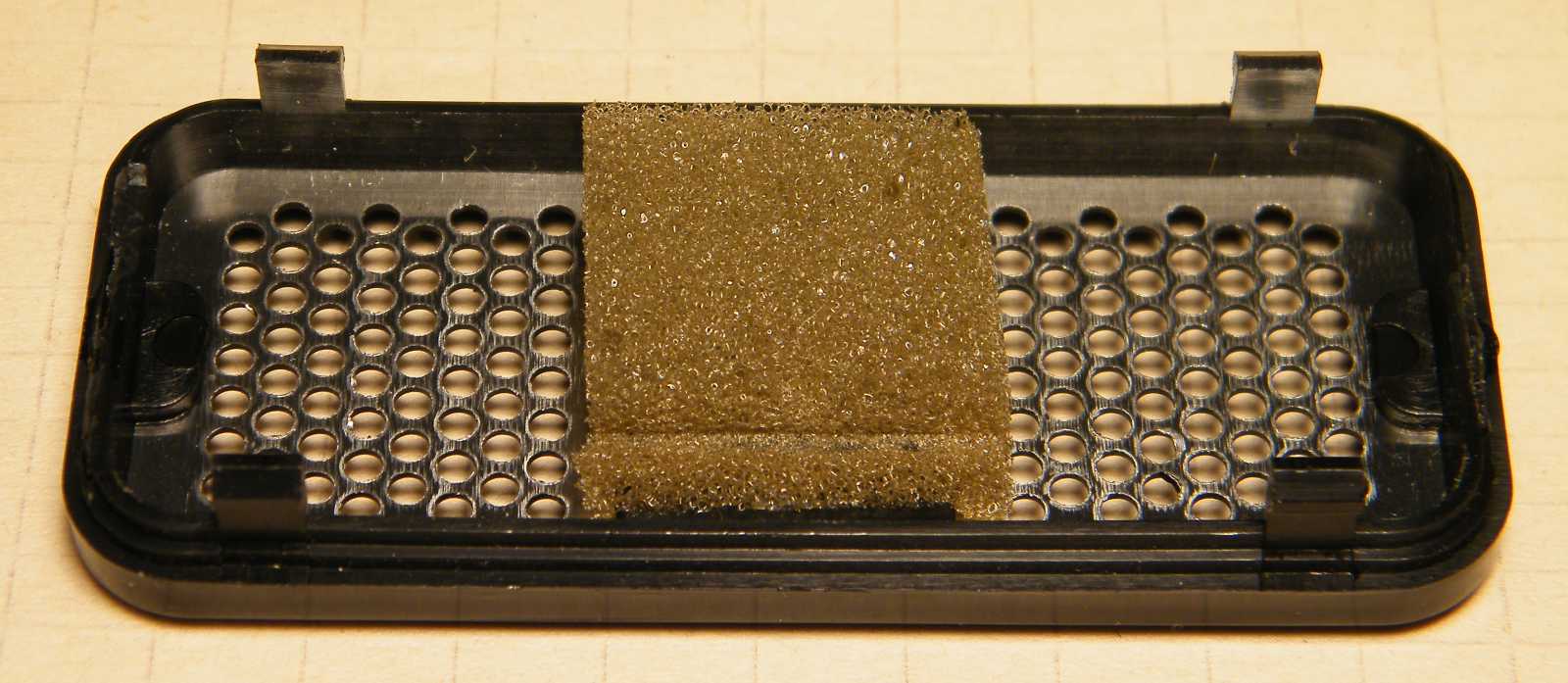

Ez itt a doboz eleje. A lyukakon jön megy az ultrahang.





Ez szintén a doboz eleje, mindössze azzal a különbséggel, hogy most már nem
a visszapattintás előtt vagyunk, hanem az újra lepiszkálás után. Ezt azért
voltam kénytelen megcselekedni, mert míg a rács felpattintása előtt
sosem mondott errort a műszer, a helyretétel után szinte mindig.





Fogtam egy hagyományos mérőszalagot, s lecsekkoltam vele az eredményt. Valóban
három méter magas a lakás. Na most ebben nem annyira a műszer pontosságának
ellenőrzése volt a lényeg, hiszen abban eddig sem kételkedtem, hanem az, hogy
érzékeljem, hogy mennyivel kényelemesebb letenni a földre a műszert, majd
megnyomni rajta a piros gombot, mint három méter hosszan függőlegesen
megtartani a mérőszalagot úgy, hogy közben nem verek le vele semmit.





Ez meg itt a szobánk hosszában. Ez az érték persze nem pontos, mert egyrészt nem
faltól mértem, hanem kézből, másrészt a méréssel szemben sem fal volt, hanem
egy ablak, aminek ugye nincs egy síkban az üvege a keretével. Szóval nem
tudni pontosan, hogy igazándiból honnan verődött vissza az ultrahang.





A fürdőszobánk keresztben.





Illetve hosszában. Ez egy nagyon jópofa műszer! Pikk-pakk le lehet vele mérni egy
szobát, hogy mennyi festék kell a falakra, vagy parketta a burkoláshoz. Mondjuk
se festő, se padlóburkoló nem vagyok, de ettől még alkalomadtán (ez mi lehet)
jól jöhet. Például megpróbálhatnám vele összezavarni mondjuk a denevéreket.





Simán eltettem a dobozába előlap nélkül! Aztán másnap csak
néztem, hogy mi az a fekete izé a fényessel a közepén...
