Telefonhangosító
(modern vonalvezetésű)

Bár nagyon nem kéne forszíroznom a beszerzést, mégis újabb kincsek érkeztek
a piacról. Telefonhangosító, Neywa 304 kisrádió, induktordonor kurblis telefon.
A bogyócok pedig gombok a hátam mögötti papírdobozokra. Szóval az úgy van,
hogy megígértem magamnak, illetve megígértettem magammal, hogy csak
akkor veszek (vehetek) lomot a piacon, ha azt azonnal szét is szedem.

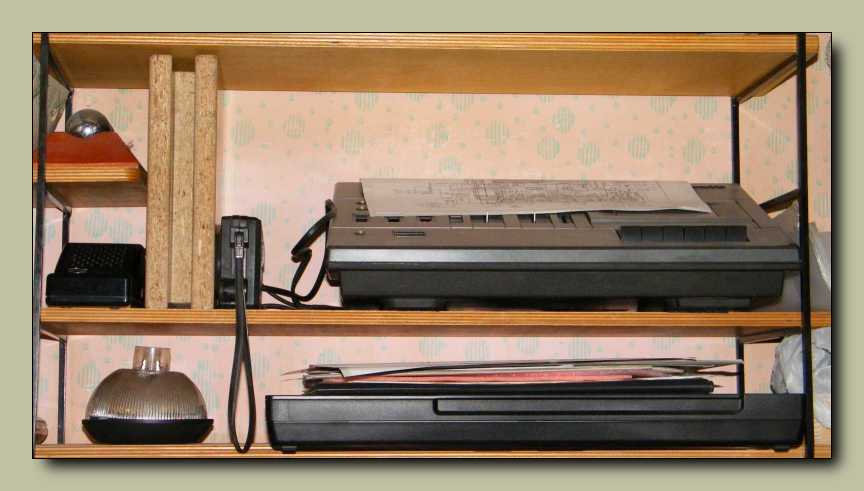

No azért nem egyből a boncasztalra, hanem ha csak néhány napra is, de a polcra
került. Akkor ennyit mára az ígéreteimről. Ennek így sosem lesz vége!
Szegény SANYO magnónak is hányadszorra futok már neki?

Mikor a piacon összetalálkoztunk, én a részemről azonnal megéreztem, hogy velem
fog jönni. Szinte kéreckedett, hogy hozzam már el! Na jó. Ha ennyire akarod,
akkor jöhetsz. Fene bánja azt a kétszáz forintot. Az ugye látszik, hogy ez
telefonhangosító. (legalábbis én megláttam rajta) No de ez a forma?
Ez mégis mi a csudához passzol? Már úgy értem, hogy mégis
milyen formájú kézibeszélőhöz illik ez a fura talapzat?

Balra a hangerő forgatógombja, jobbra pedig a viszonylag szokatlan
kivitelű, mint látható szintén tekerős megoldású bekapcsoló gomb.

Ez most tényleg vagy valami, vagy megy valahova.
Ez a forma sem nem szép, sem nem praktikus.

A dobozka alján első ránézésre nincs semmi érdekes, ezért többször is ránézek.
A teleptartó fedele nem veszett el, de ez azért nem annyira szokatlan.
Ellenben a kép jobb sarkában megbúvó akasztólyuk, az már az!

Ha ezt így felakasztom, akkor hogy áll meg rajta a telefonkagyló?
Rápróbáltam. Sehogy. Vajh mi lehetett az eredeti terv?

Most, hogy a külalakot már jól lehúztam, következhet a belbecs.

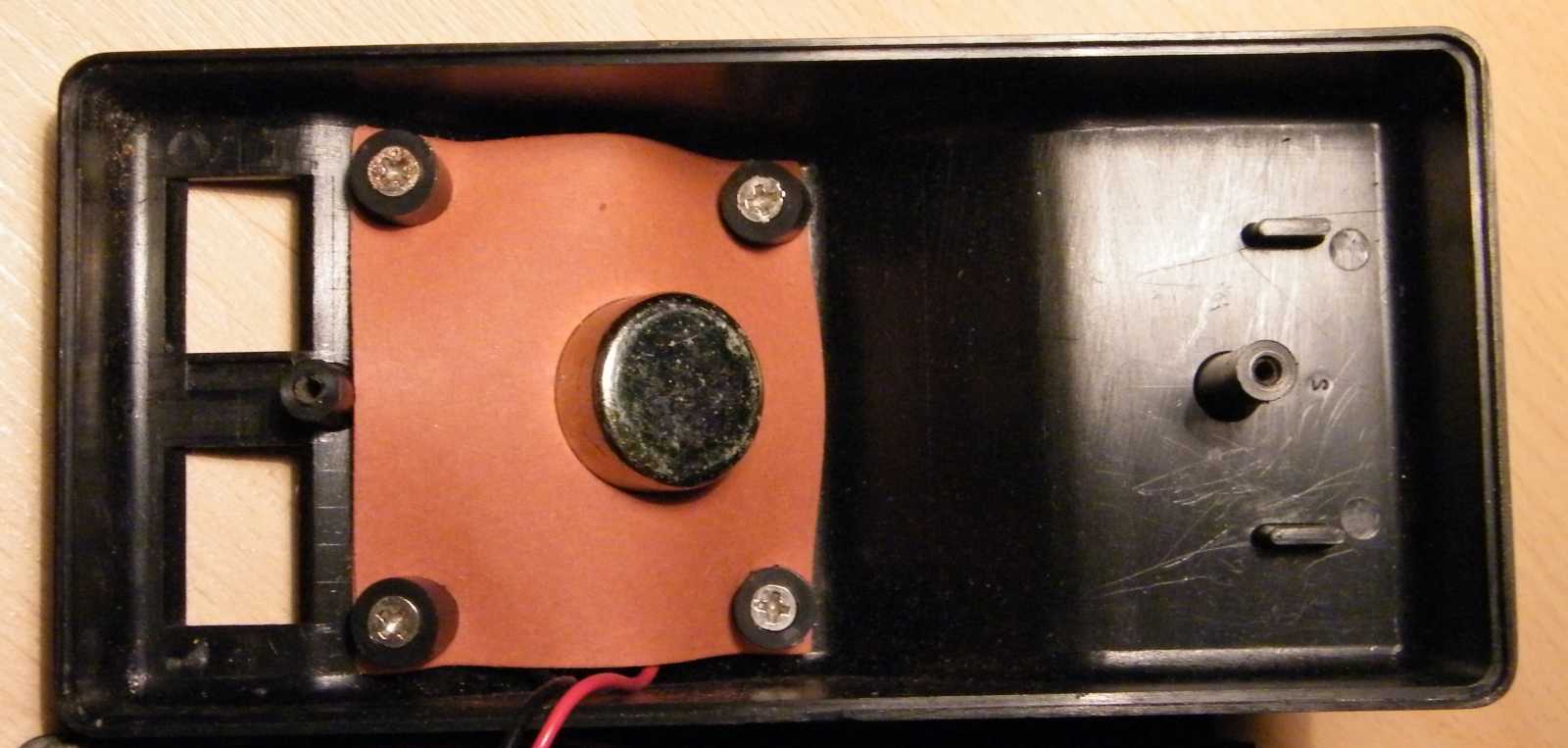

Hogy néz már ki az a hangszórórögzítés?

Még én sem csinálok ilyet! Két réteg keménypapír?
Ugyan megtartja, no de akkor is...

Ezek a tartókák akár állhattak volna egyenesen is.

Boncoltam múltkor egy ehhez hasonlót, de az
ennél jóval zsúfoltabb belső felépítésű volt.

Balra a hangerőt szabályzó gomb, jobbra pedig a bekapcsoló.
De ezt már mondtam...

Furcsa mód lötyög a gomb, mikor be van kapcsolva a készülék.

Ha innen nézem akkor mindjárt értem is, hogy mitől van az a lötyögés.
Kikapcsolt állapotban beül az apró tengely a helyére, bekapcsolt
állapotban azonban lötyög a nekiszánt óriási kivágásban.

Két érdekesség is látható ezen a képen. Egyrészt a hangerőszabályozó potméteren is
van egy kapcsoló, csakhogy kihasználatlanul. Másrészt a potméternek csak
két lába van bekötve, a piros vezeték feletti láb ugyanis üres. Vagyis
a hangerőszabályozó nem a szokásos feszültségosztós kivitel.
Persze ez lényegtelen, csak az a fontos, hogy működjön.

A panelra tekintve egyből látszik, hogy IC van benne. Persze ettől még megnézzük.
Én ugye eleve kíváncsi vagyok, és Te is az lehetsz, ha éppen ezt olvasod.

Gondolom párás környezetben lakott a dobozka,
amitől szegény csavar rendesen berozsdásodott.

A TAA621-es IC egy 3,5 Wattos hangerősítő. Azt kell mondjam, hogy még sok is
ehhez az aprócska feladathoz. Két tranzisztor az előerősítőhöz, meg pár egyéb
járulékos alkatrész. Mennyivel egyszerűbb, mint a múltkor boncolt trafós...

Most látom csak, hogy még egy 9 voltos elemet is kaptam hozzá.

Mondjuk energia az már nincs benne, de kétszázért ne legyek már telhetetlen!

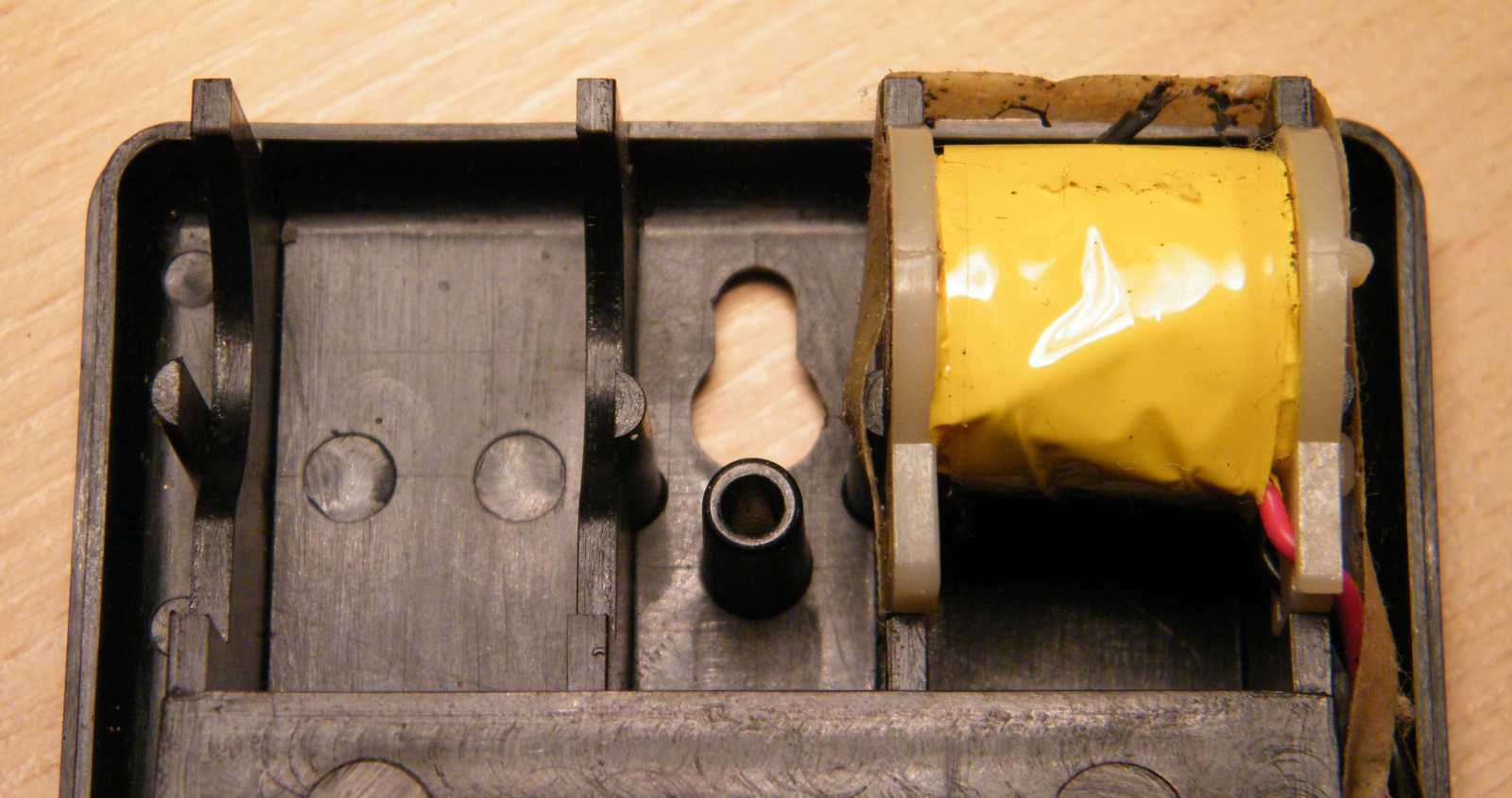

Az érzékelő tekercs konkrétan ott van benne,
ahol a dobozon a telefon ikonja látható.

Gondolom a Korona Rt. 100 forintos boltjában vették az elemet.

Valahogy így kellene használni. Sajnos esze ágában sincs rendesem működni.
Konkrétan nulla mértékben erősíti a telefon hangját, pedig arra lett kitalálva.
Még az jutott eszembe, hogy akkor mi van, ha oda kell tenni a telefon mellé,
hogy a készüléken belüli indukciós tekercs mágneses terét érzékelje. Semmi.

Amit kellene, azt nem veszi. Ellenben valami csoda folytán nagyszerűen
érzékeli valamely közelben lévő mobiltorony információs csatornáját.
Az RLL, illetve a RAS rendszer adott ki magából ilyen hangokat.

Sajnos hiába hallatszik úgy, mintha rendben érzékelné az íróasztal sarkába rejtett
fázishasítós fényerőszabályzó által okozott zavart, mert ez így nagyon csalóka.
A szabályzó ugyanis olyan szintű térerőt produkál, hogy azt egy normális
telefonhangosító már az asztal közepéről is jól kellene érzékelje.

A WLAN routerem, vagy a monitorom is szépen megkattogtatja.

Na ez aztán a különösen értelmetlen konfiguráció!
Mert ugye ez a telefon már eleve kihangosítós.
