AKAI 4000DS magnó GX fejesítése
(ezt is de régóta halogattam)

Csomagot hozott a posta. Vateráztam egy AKAI GX 4000 magnóroncsot.
A sok vasra nincs igazán szükségem, majd alkalomadtán én is eladom.





Amiért megvettem a fél magnót, az ez. Két gyönyörű GX fej van benne.
Az eladó szerint jók a fejek, ami remélem így is van.





   A képen látható halmaz egy hasonló indíttatású vásárlás volt. Már úgy értem, hogy nekem igazából csak a helikális potméter kellett, de az eladó egyben akarta eladni az egészet, mert úgy egyben veheti át a kincsekért a nagy zsozsót. Már persze kinek mennyit jelent az a kétszáz forint...
   Azt mondta a bácsi, hogy az összes izzó működik. Már nem látok annyira, hogy szemre megmondjam ép-e az izzószál, de mikor itthon kipróbáltam őket, mind jó volt! Na ebből a bácsikából nem lesz se jó kínai, se igazi marketinges...





Ez az AKAI 4000DS fejszerelvényének felülnézeti képe.





Ez pedig a GX-es fejszerelvény. Ugyan némileg hasonlít, de mechanikailag
nem csereszabatos, vagyis egy az egyben nem szerelhető át.





   Búcsúzzatok el szépen egymástól, mert most velem jöttök. Ennél a képnél érdemes egy kicsit elidőzni. Hogy is fogalmazzak... Nincs ebben a felépítményben semmi finomság. Hatalmas vasdarabokból van az egész. Ahhoz, hogy valamelyik alkatrésze elgörbüljön, ahhoz satuba kell fogni, és rá kell tehénkedni.
   Egyszer csak úgy próbából át kéne rakni egy komplett ilyen fejegységet mondjuk egy Tesla B100-as magnóba. Már persze csak azért, hogy lássuk mit produkál egy szoci magnó normális, már úgy értem, hogy 1 mikron résszélességű fejekkel. No, majd ha lesz fölös GX fej a dobozomban, talán majd akkor...





Szomorú látvány ez így...
Én persze vidám vagyok, mert ugye GX fejek lesznek a magnómban.





A gumigörgő is jó lesz tartalék alkatrésznek, csak
éppen nem, mert ez a darab nagyon nyüvött.





Erre a vashalmazra alapozva álmodni lehet egy magnót, csak ma már nem érdemes.
Ha 30 éve kaptam volna egy ilyen roncsot, biztosan magnóvá kerekítem.
Most meg az lesz, hogy becsomagolom, és megy le a pincébe.

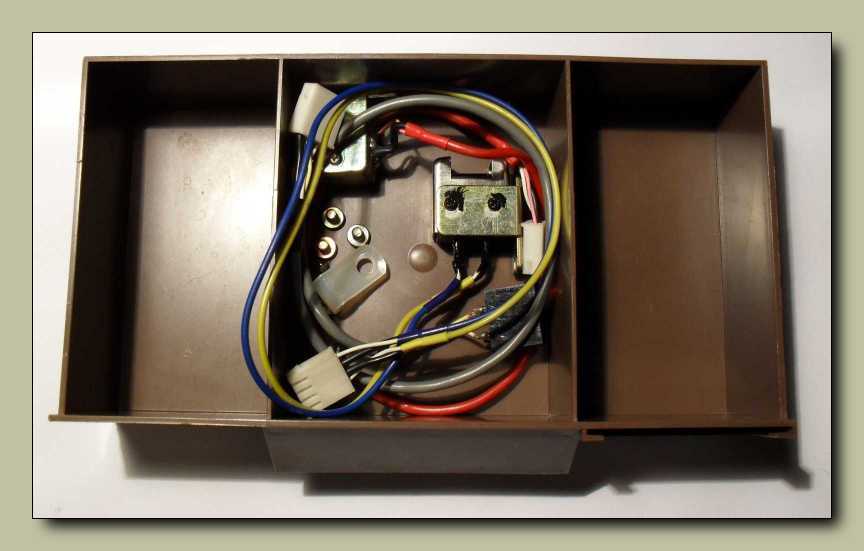

Tulajdonképpen csak ezek hárman kellettek belőle.





Betettem őket ebbe a dobozba, hogy addig is védve
legyenek, míg rám nem jön a szerelhetnék.





   És akkor eltelt két három év, mire fel egyszer csak úgy éreztem, hogy nekem épp ma kell GX fejesítenem ezt a magnót. Ez azért egy elég értelmetlen dolog, hiszen úgysem kapcsolom be szinte soha.
   Na most ahhoz, hogy ezt a magnót el tudjam innen vinni, ahhoz ki kell húznom a konnektorból. Hogy ki tudjam húzni a villásdugóját, ahhoz el kell húzni a faltól a hifitornyot. Ez azért nem olyan könnyű, mert nehéz. Mármint maga a Hi-Fi torony.





   Ráadásul poros is, hiszen ki jár erre porszívóval? Most mondjuk én. Hogy miért vannak itt kazetták? Ne is kérdezd, mert úgy is elmondom... Régen az úgy volt, hogy a masinák úgy kezdődtek, hogy gumiláb, vaslemez, alkatrészek, vas (vagy fa) doboz, teteje. Ma meg az van, hogy műanyag láb, műanyag doboz, ami belül jórészt üres, illetve ha van is benne valami mechanika, az is alapvetően műanyagból van.
   Szóval oda akarok kilyukadni, hogy az újabb keletű hifi cuccaim már olyan könnyűek, a lábuk meg annyira nem tapad, hogy mikor megnyomom rajtuk mondjuk a power gombot, akkor beesnek (csúsznak) hátra. Na ezért lettek régi kazettákkal kitámasztva. Majd egyszer, ha kipofozom a SONY TC-U5 decket, akkor majd ezeket a kazettákat is meghallgatom.





Hiába is szereltem a múltkor kerekeket a Hi-Fi torony aljára, ez
a kis gonosz csak azért is felgyűri maga alatt a szőnyeget!





Jelen állapotban csak az látszik biztosnak,
hogy az ebéd utáni alvás ma elmarad.





Szerintem ez a magnó szebb, mint a múltkor boncolt GX630-as.
Persze jól mutatnak a nagydarabon a hatalmas fém orsók,
de ezen a gépen lett igazán jól eltalálva a fekete és
a fényes részletek aránya. Szerintem...





Gondoltam mi van akkor, ha megúszom pusztán mechanikai szereléssel? Hátha
nem is kell kiszednem a magnót a dobozából. Ezért nem szedtem ki.
Persze tudom én azt, hogy nincs nekem olyan szerencsém...





Ezek a fejek sokkal kövérebbek, mint a GX-es társaik, de szerencsére
a felfüggesztésük azonos. Vagyis ripsz ropsz ezek ki, GX fejek be.
Ha ezt írom, képzelheted, hogy nem pont így alakul a történet.





Mi ez a ragacs a törlőfejen? Honnan van?
Tulajdonképpen nem is használom ezt a magnót!





A felvevő fej és a szalagvezető baba is ragacsos.





Rászántam azt a néhány percet, míg elszántan dörgöltem őket alkoholos vattával.
Mindegy... A szándék megvolt, hogy tisztán teszem el őket.





A drótok a GX fejeken feleslegesek, mert ez a magnó kicsit más felépítmény.
A 4000DS sávváltó kapcsolója közvetlenül a fejek mögött van,
a GX4000-ben pedig a bal oldali szalagvezetőtől balra.





Nagyítóval kell rajta keresni kopásnyomot, de ez a fej tulajdonképpen sosem fogy el.
Az én előző magnóm (4000DS de GX fejekkel) rengeteget futott,
de a fejeken ennek semmi nyoma sem volt!





A felvevő fej is olyan mint újkorában. Lehetett ilyen fejet kapni boltban, csak az ára
vetekedett egy új magnó árával. Emlékeim szerint 4.000 forintba került a Duna-parti
Ramovill áruházban. Mindeközben a kirakatban ücsörgött a Tesla B100, ami a
magnófejen kívül egy komplett magnó. Szóval nagyon nehéz lett volna
megideologizálnom, hogy miért adok ki 4.000 forintot egy ekkorka
vacakra. Ráadásul akkoriban a 4.000 forint az kicsit mást
jelentett. Az kérem majdnem két havi bérem volt!





   A törlőfej részben ferrit, részben műanyag. A műanyag részen már látható némi kopásnyom. Szerintem ezt nem cserélem ki, mert az én magnómban is kb. így néz ki a törlőfej.

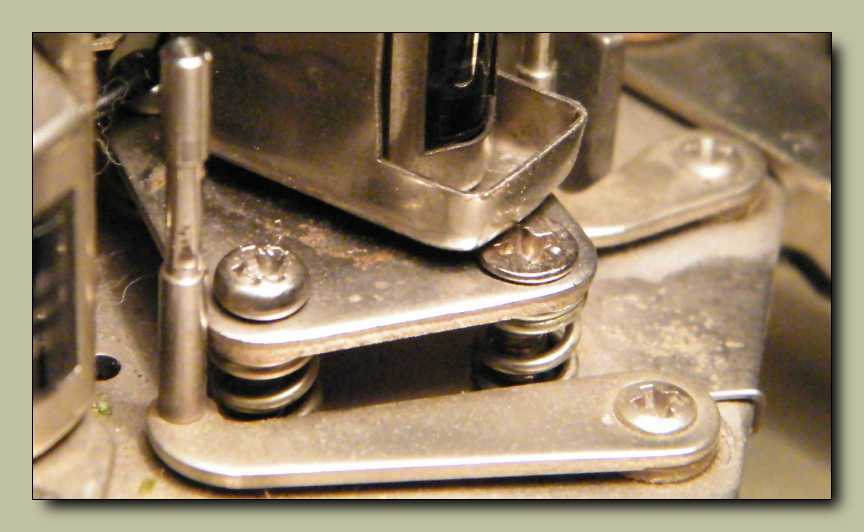

A csavarfejeket szokás elfordulás ellen festékpöttyel rögzíteni. No de a drótokat...





Egyenként nem lehet kiszedni a fejeket, csak szépen sorban.
Illetve kilehet egyenként is, de akkor az alsó lemezükkel együtt kell.
Ha így teszek, szétgurulnak a rugók, és akkor igen csúnyákat fogok mondani.

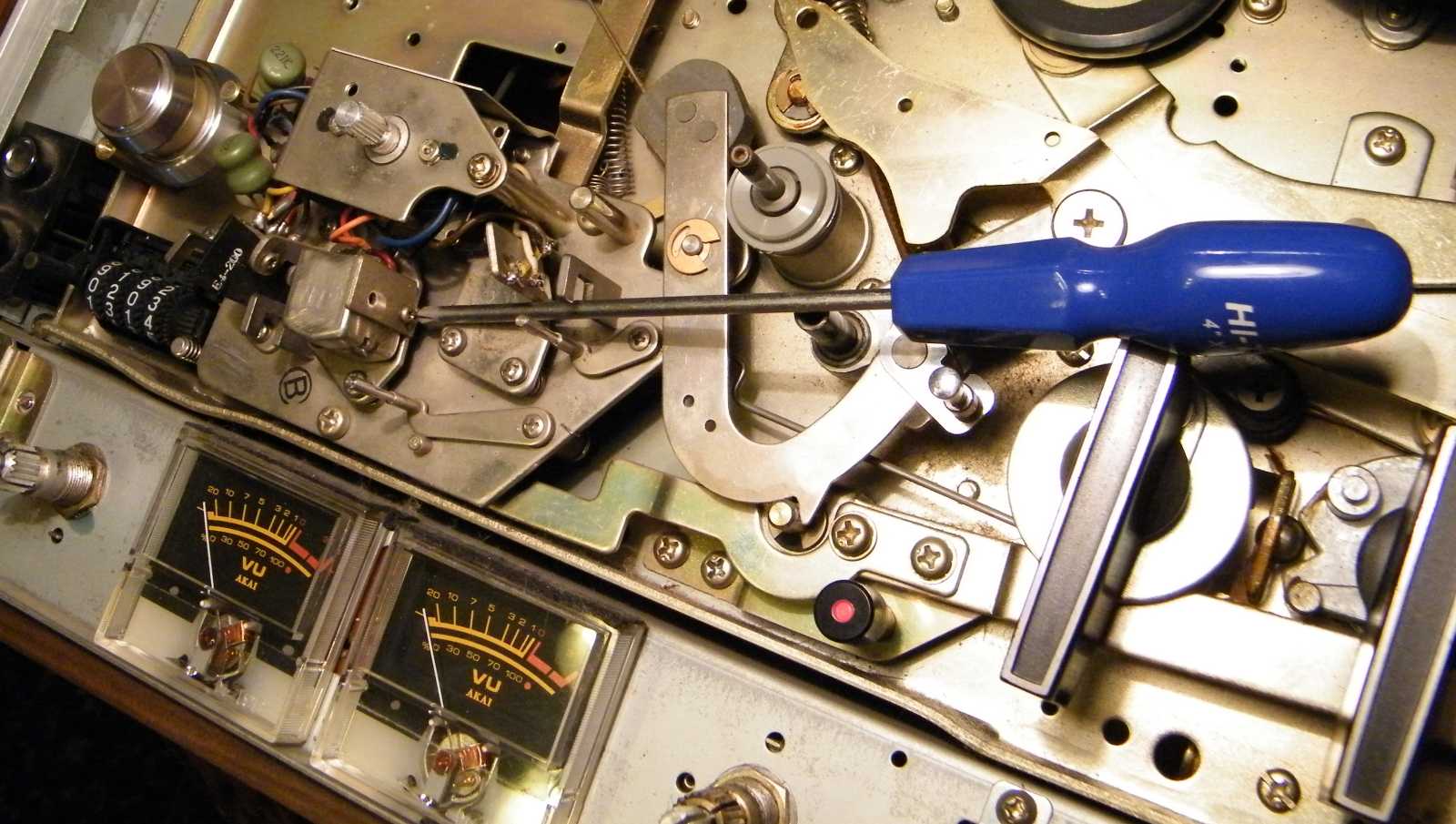

   Igen kalandos útvonalon halad a csavarhúzó. Már persze csak akkor ha szemből akarom nekitolni a fejet oldalról tartó csavarnak. Akarom vagy sem, így kell, különben nem jön ki. Illetve kijön, csak nem a csavar, hanem a csavarból a slicc.





Szerencsére felírtam, hogy hová milyen színű vezeték való.





A kombinált fogó nyelén van egy befőttes gumi.
Ez a kombináció fogja a fejet, míg ráforrasztom a vezetékeket.





Fogó le, csavarok be, jöhet a lejátszófej. Mindjárt meg is vagyok.
Mikor ennyire elbízom magam, akkor közbe szokott jönni ez az.





Addig rendben, hogy mindent szétszedek, de ezt most nem akartam. Ha valamit
nem akartam darabokban látni, akkor az kifejezetten egy GX fej!
Pláne nem az, amit éppen készülök beépíteni a magnómba.
Amúgy semmi különös nem történt, egyszerűen
csak szétesett a fej a kezemben. Liszt.
Akarom mondani Bach...





   Nem szükséges hozzá tolómérő, hogy biztosak legyünk benne, hogy a bal oldali lyuk nagyobb. Persze nem gyárilag (legalábbis remélem nem), hanem azért, mert nincs benne menet.





Komolyan mondom, hogy nem akartam én ezt ennyire közelről látni!





   A két felső lyuk (illetve a bennük áthaladó csavar) fogná a fejet a tartólemezhez, az alsó két lyukban található csavar pedig magát a fejet rögzítené a tokjában. Csak nem rögzíti, mert nincs ott. Egyértelműen fekete festék van ott, ahol eredetileg a csavar süllyesztett fejének kéne lennie. Merem remélni, hogy csak belebarkácsolt valaki, és nem gyárilag volt ilyen.





Keresek kicsit nagyobb csavart, amivel rögzíteni tudom a fejet.





   Volt menet a piros nyíllal mutatott lyukban is, csak ki lett belőle gyilkolva. Mondjuk nem én voltam, és mindegy is ki volt, hiszen a tettes személyének felderítésétől még sosem jöttek rendbe a dolgok. Viszont a kisebbik lyukban mintha sosem lett volna csavar. Nyoma sincs a lyukban semmiféle menetnek!





Nem fér be a fej ennek a csavarnak a fejétől.





Csak ki kellet szednem a fejtartó lemezt...





Azt a lyukat (ahová a nyíl mutat) be kell süllyesztenem.





Egyrészt jó ez a fúrógép. Másrészt a fene egye meg, hogy
pont most rohad ki az akku az összes kisgépemből...





Így már nem lesz útban a csavar feje az árnyékoló burának.





És akkor a nyíllal jelzett fekete apróság kiesett a fej tokjából, be a magnóba,
épp leghátra. Persze sejtettem én, hogy nem úszom meg a kidobozolást...





   Összefogtam a lejátszófejet, a tokját, az árnyékoló lemezt, majd odapróbáltam. Kár volt az előbb elbíznom magam, nem kellett volna a "mindjárt kész vagyok" elbizakodottság. Ilyenkor ugyanis mindig az van, hogy valami felsőbb hatalom jól fenéken billent...





Sebaj! Van satu, fűrész, és tudom mit hol kell elvágni.

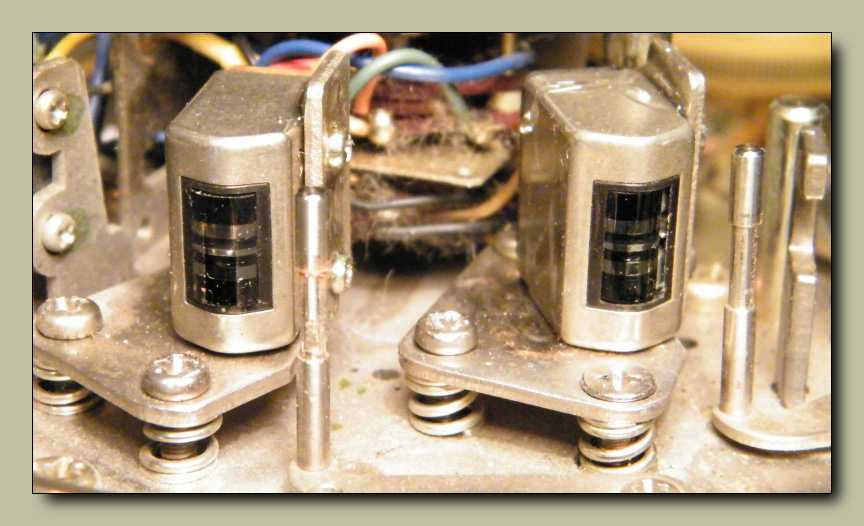

   Az egész problémát, mégpedig gyökerestül! Persze nem véletlenül van vaslemez borítás a lejátszó fejen. A GX fej ugyanis egy mágnesesen kifejezetten rosszul árnyékolható alkatrész. Egy hagyományos fej előtt egészen közel kell meglengetni a csavarhúzót, hogy halljuk működik-e, a GX fejnek meg ha csak kicsit a közelébe megyünk (egy alig mágneses végű szerszámmal), már lengenek is a műszerekben veszettül a mutatók.
   Vagyis ha így szerelem be, akkor kicsit búgni fog, mert az árnyékolatlan fej összeszedi az összes kóbor mágneses erővonalat, ami csak a szobában kóricál. Persze a régi magnómban sem volt árnyékolás a lejátszó fejen, és ennek ellenére igen jól elvoltam vele. Vagyis ez kérem így marad! Mindeközben az új csavar alig fogja a fejet, ezért kicsit én is odaragasztottam. Lehet, hogy már az előző tulaj is így tett, és onnan vannak a fekete pacák.







Ha átváltok szalagra, akkor hallani, hogy egy kicsit magasba húz. De én így szeretem!
Az ember hosszú évek alatt hozzászokott, hogy a magnóból mindig kicsit kevesebb
magas hang jön ki, mint ami eredetileg bement. Most egy kicsit kompenzálunk.





Benne felejtettem a gumilábat, aztán meg pufogtam, hogy
szegény magnó nem akar beférni a dobozába.





   Feltettem rá azt a tekercs szalagot, ami amúgy is rajta szokott lenni. Egyrészt mindjárt megjöttek a magas hangok, másrészt vehetem le róla a szalagot, mert így nem fér rá a magnóra a porvédő plexije.





Én egy annyira rendes ember vagyok, hogy még korábban
rajzoltam egy cetlit, hogy melyik színű dugó hová való.





   Mivel a szépséges 18-as orsóktól nem fért fel a plexitető, ezért inkább ezeket a kis pirosakat tettem rá. Aztán persze ezeket is leszedtem, mert ez a mérőszalagom, és ha felteszem a torony tetejére a GX630-as monstrumot, akkor többé nem férek hozzá az orsókhoz.







Ez kérem tökéletes! Persze nem az, de jó ha arra fogom használni, hogy
meghallgassak rajta valami régi szalagot, erre meg tényleg tökéletes.
Úgy simul a szalag a fejre, ahogy azt csak a GX-ek tudják!





A régi fejeket eltettem a gyűjteményembe.







A Hi-Fi tornyot nem olyan egyszerű visszatolni. Csak úgy megy,
hogy a hátam nekitámasztom az asztalnak, és a torony alját
lábbal tolom, különben megint felgyűröm a szőnyeget.





Hogy volt-e értelme az egész procedúrának?
Mivel más meg Revox fejeket szerel be a magnójába...
