Induktivitásmérő előtét frekvenciamérőhöz
(építőkészletből)

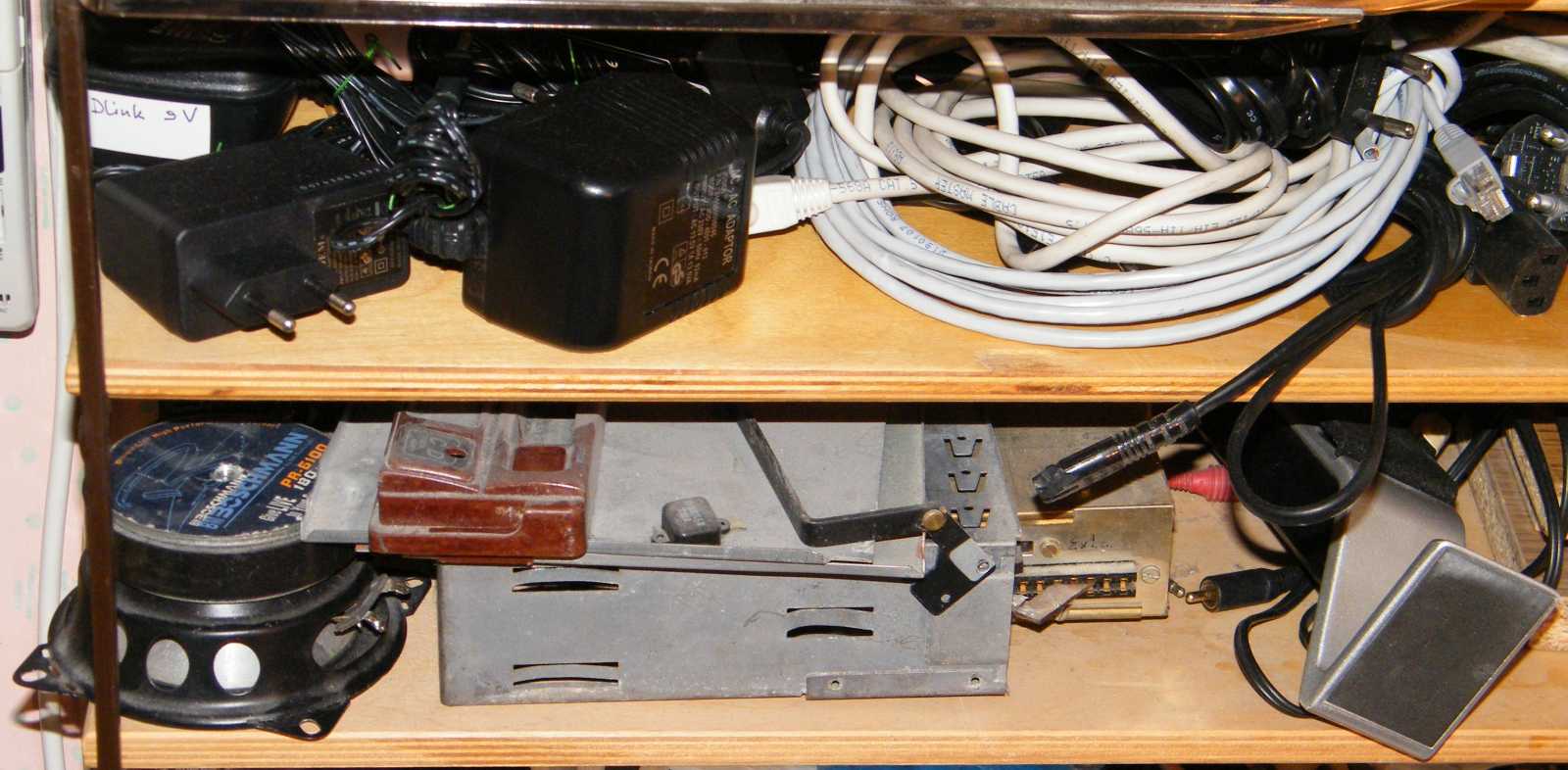

Hogy nem igazán látszik? Pedig itt van, csak valószínűleg retteg a szétszedéstől,
ezért félig belebújt egy már korábban kibelezett autórádió lemezdobozába.

A dobozt egy Videoton un. Zsiguli autórádiótól vettem kölcsön. A rádió alapjaiban
véve értéktelen volt, ellenben a dobozát fel tudtam használni. Különös állagú
vaslemezből van ez a doboz. Mikor rárajzoltam a képleteket, akkor még
biztosan nem ilyen volt az anyag felülete. Most kézzel megsimítva
hátborzongatóan érdes. Olyan, mintha mondjuk rohadna.

Ezt a tekercsmérő előtétet a digitális frekvenciamérőmre kell rádugni.
Sajnos mindenképpen át kell számolni a kijelzett értéket ezekkel a képletekkel.

Vagy ezekkel, ha méréskor a belső 1.000 pikofarados
etalon kondenzátort használom.

Annyira különös ez a felület, hogy egyszerűen nem tudok vele betelni...
Talán a pára és a nikotinköd kombinációja okozta e fura elváltozást.
Más is van itt vasból, de csak ennek lett ilyen érdekes a felülete.

A jack dugón megy be a táp, az RCA dugón jön ki a jel.

A hozzáadott dokumentációt - rendes gyerek lévén - belehajtogattam a dobozba.

Ezt a műszert építőkészletben vettem. A rajza
szerintem az RT hasábjairól származik.

Nincs tele a doboz, de ha egyszer ennyi alkatrész is elég...

A kapcsolási rajz igen egyszerű. Az Lx csatlakozóra kötött ismeretlen induktivitású
tekercset rezgeti be C1 ismert értékű (1nF) kondenzátorral rezgőkört képezve.
Az eredményül kapott frekvencia értékéből visszaszámolható a tekercs
induktivitása, mégpedig a doboztetőre rajzolt képlet segítségével.

Ebben a boltocskában vettem. Ki tudja meg van-e még...
Azt hiszem soha máskor nem is jártam arra.

A készletben (zacskó) található alkatrészkészlet szedett-vedett volt.
Ez persze a működés szempontjából teljesen lényegtelen.

A széles csatlakozót valamiből kitermelt lemezdarabkák tartják.

Ez mondjuk nem egy bizalomgerjesztő trimmer.

Az a tény, hogy a panel fekvő kondenzátorokhoz lett kialakítva, a készlet
összeállítóját nem akadályozta meg abban, hogy a csomagba álló
kondikat tegyen. Ez persze olyan mindegy, csak nem szép.

A kép közepén az 1.000 pikofarados etalon kondenzátor látható. Vagy stimmel
az értéke, vagy nem. Ezt leltem a dobozomban, amire pontos érték volt írva.
Benne kellett volna legyen az alkatrészkészletben, csak sajnos nem volt.

Gondolom látható, hogy hová kell csatlakoztatni a mérendő tekercset.
A kapcsoló a belső etalon értékű kondenzátor kikapcsolására szolgál.
Akkor kell kikapcsolni, ha komplett rezgőkört akarok vele berezgetni.
Mindenféle alkatrészeket lehetett kapni a boltban, mindenféle értékben.
Persze általában nem volt teljes az értéksor, de azért be lehetett szerezni
(ha némi nehézségek árán is) az építendő készülékhez való alkatrészeket.
Kivéve tekercseket, mert azokat nem lehetett méretsor illetve érték alapján
venni a boltban. A kapcsolási rajzokon csak a tekercs értéke szerepelt, amit
az amatőrnek kellett legyártania a lehetőségeinek függvényében. Kinek milyen
drótja, csévéje, vasmagja van. Az eredményt könnyű ellenőrizni egy induktivitás
mérő készülékkel, kivéve persze ha nincs. Nekem nem volt, és a környezetemben
sem volt senkinek. Ezen okból kifolyólag nem építettem semmit amibe tekercsek
kellettek. Aztán nekiálltam a wobler megépítésének és mindenképpen kellett
valami, amivel meg tudom mérni a beépítendő rengeteg tekercset, illetve
aminek segítségével kísérletezni, rezgőkör rezonanciát meghatározni
tudok. Azért e doboz lett a megoldás, mert ebben nincs tekercs.
Az induktivitásmérő műszerekben mindben van tekercs,
de mivel pont a tekercset nem tudom értékpontosan
előállítani, ezért nem volt honnan elindulnom.

Ez a panel nem volt része az építőkészletnek. Ez egy 5-ről 12 voltra transzverter.
A tekercsmérő elektronikája 12 voltot igényel, miközben a frekvenciamérő
5 voltot ad ki külső táplálásnak. De csak hogy egyszerű legyen az élet.

Valamiért rajta hagytam a dobozkán az eredeti Videoton matricát.
