Masszírozógép

Ez van a bugyorban. Ez anyukám kedvenc hátmasszírozó masinája.
Jó pár évet kihúzott, most azonban megadta magát.
Ki más javítaná meg, mint tenmagam...

Sokszor hallottam zúgni, de bevallom őszintén, hogy ezt a gépet még sosem láttam.
Fekete övszerű derengett. A fehér zöld kombináció számomra teljesen ismeretlen.

Olyan a tápja, mint mondjuk egy laptopnak.
Ha ez a hibás, majd kap valami hasonló dugasztápot.

Egészen komoly vezérlő panelja van.
Csak az a baj, hogy hiába nyomkodom rajta a gombokat.

Szerencsére rájövök, hogy hogyan tudom beindítani. Miközben bedugom az áramba, nyomva kell tartani a bekapcsoló gombot. Most már bekapcsol, illetve eleve rezgéssel indul, de nem reagál semmit semelyik gombjára sem. A felvétel elején mindkét kezem látszik, mert közben a kamerát az állammal tartottam.

A motorból és a vezérlőből jövő drótok egyszerűen csak össze vannak kötve.

Az övben van ez a dobozka, a dobozkában pedig egy villanymotor van, ami két excentert hajt. Éppen olyan lehet belülről, mint ahogy azt elképzeljük, ezért ezt a részt most nem szedem szét. Ez most alapvetően javításról szól, de ha már úgyis itt van a fényképezőgép, akkor természetesen dokumentálok.

Két szál drót megy a dobozhoz, vagyis nincs
semmi visszacsatolás az elektronika felé.

Nem akart szétjönni, pedig megtaláltam a csavart a fényes matrica alatt. Bonctűs
döfködéssel kerestem a másik csavart a doboz középvonalában, a zöld valami alatt.

Ez szerintem tényleg egy elég komoly vezérlés. Fene tudja mit csinált eredetileg, nem is kérdeztem meg anyukámtól. Mindenesetre vannak rajta furcsa dolgok. Ott van mindjárt az a nagy kocka relé! Hogy miért furcsállom a relé ottlétét?

Mert ez a FET kapcsolja be a villanymotort.
A FET-től jobbra négy dióda található, csak nem tudom minek.
Ha a tápegységből eleve egyenáram jön, akkor minek vannak itt ezek a diódák?

A felső IC valami mikro vezérlő lesz, a 74LS164 pedig egy soros párhuzamos átalakító. Balra a kerek egy pici hangszóró. Egyet csippan, ha áramot kap a panel. Jobbra kétszámjegyű hétszegmenses számkijelző látható. Hogy minek van ott, azt mondjuk nem tudom.

Van még a panel közepén egy 7805-ös feszültség szabályozó.
Gyorsan rámérek, hátha itt a hiba, de nem...

Ha én "vezérlem" a FET-et a benyálazott ujjammal, akkor bekapcsolja a motort.

Lehúztam a csatlakozót a panelről, mert hiába próbálkoztam, nem éledt fel.
Két drót hozza a tápot, másik kettő pedig viszi a motor felé.

Le vannak szarva az összes mikroprocesszorok...
Én elsőre mindenféle alkatrész nélkül megoldottam a vezérlést!

Ebben a formában persze nem lehet odaadni anyukámnak. Az összenyomott drótok helyére illik odabiggyeszteni valami normálisabb kapcsolót. A biztonság kedvéért megkérdeztem anyukámat, mit csináltak eredetileg a gombok. Nem tudja! Ő csak be meg ki szokta kapcsolni a piros gombbal. Könnyű dolgom van, elég lesz ide egy kapcsoló...

Ez egy igen régi, antennához való kapcsoló. Viharos időben földre tudjuk vele kapcsolni az antenna drótját. Ez azért kell, hogy ne jöjjön be a szobába, jobban mondva a rádióba a villám. De nekem persze most nem ez kell...

Nekem pont egy ilyen kapcsoló kell, csak persze nincs.
Valószínűleg azért nincs, mert éppen itt, vagyis a kislámpa drótján van.

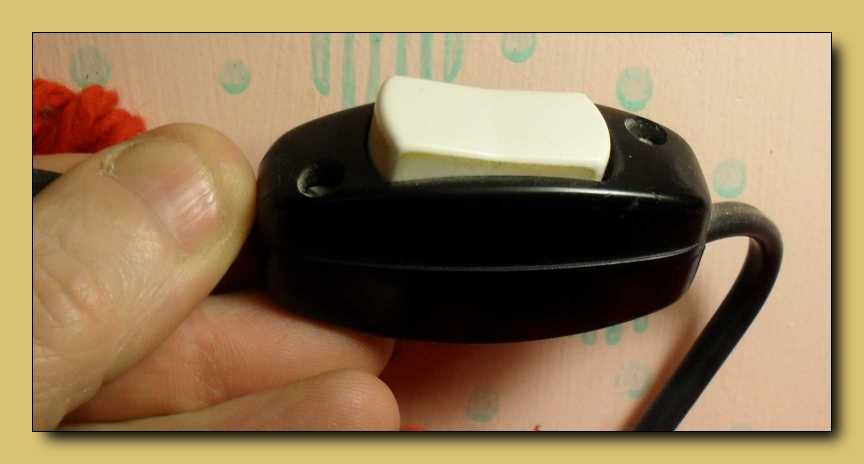

Ez épp egy zsinór végére való kapcsoló, ami igazából még jobb is ide, mint a másik!

Felszereltem, összecsavaroztam, kipróbáltam. Nem működik különösebben jól.
Jobban mondva az a különös, hogy egyáltalán nem jól működik!
A kapcsolók esetében ez nem kapcsolást jelent.

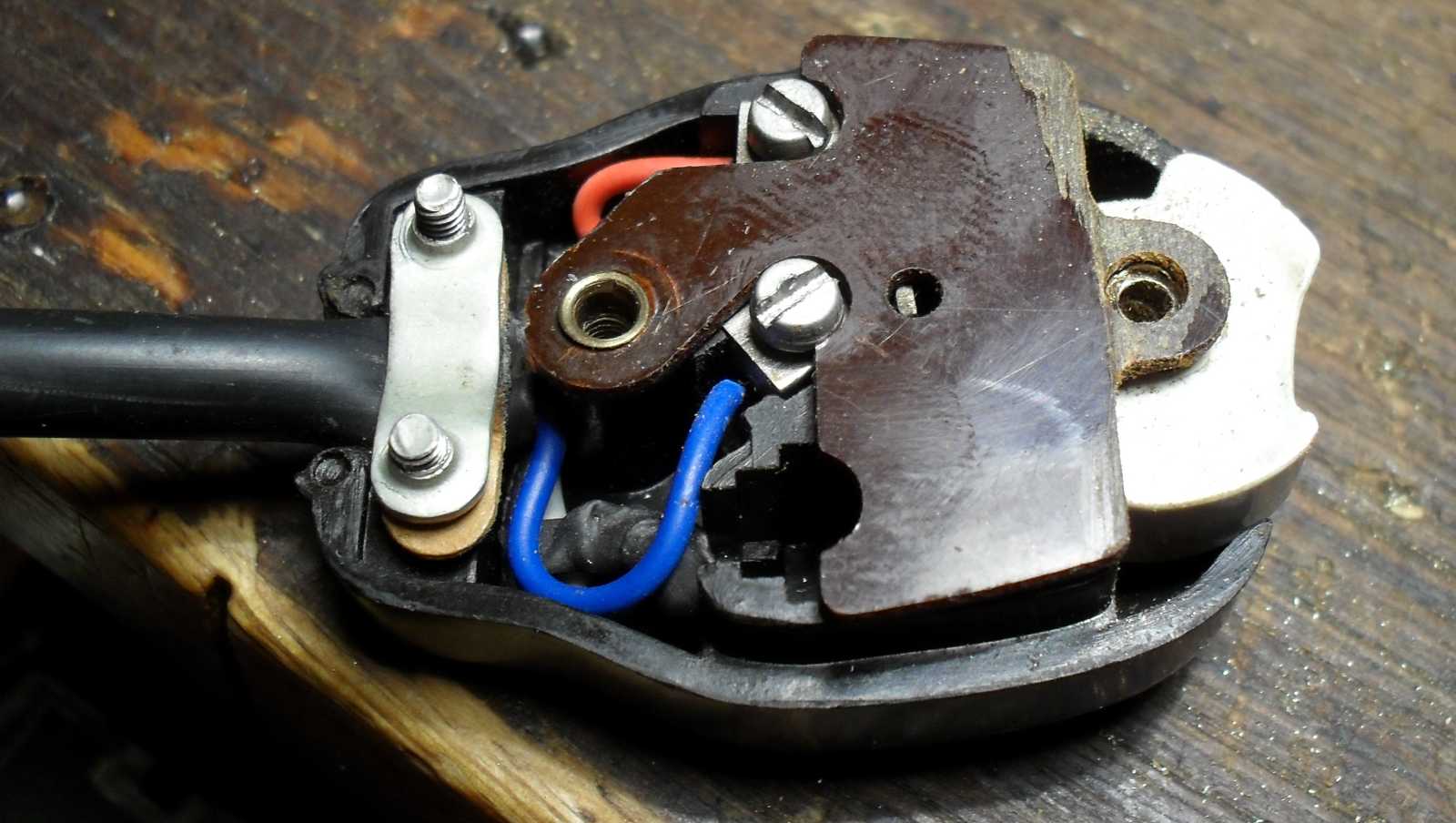

Majd a másik szegecset is lereszeltem, így már lejön a bakelit fedőlap.

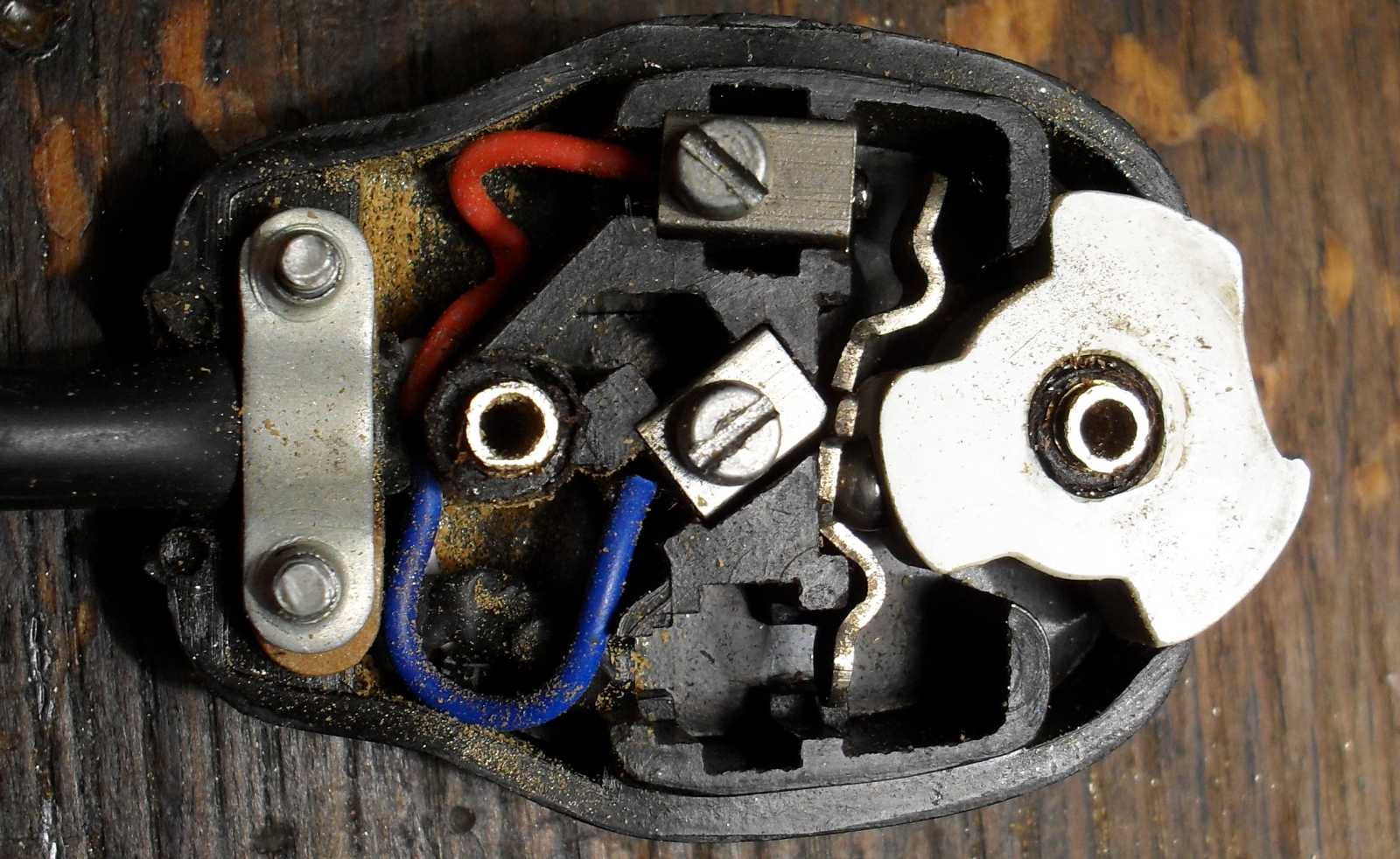

Ez a kapcsoló annyira primitív... Mégis mi lehet benne rossz?
