Kapásjelző
(horgászoknak)

A képen elrejtettem mai boncolásom tárgyát. Illetve fene se rejtegeti ezeket!
Nem is úgy néz ki a szobám, mint ahol bármi el lenne rejtve... Sőt!
Balra hátul egy jobbféle akkutöltő, jobbra egy sk. joystick.





   De ma nem róluk, hanem erről a kis izéről lesz szó, ami amúgy egy kapásjelző horgászoknak. Ezek a modern kütyük annyira nélkülözhetetlenek, hogy azt az ember el sem hinné! Például tatárjárás? Egy nagy túróst! Mindössze arról volt szó, hogy Batu kánnak nem volt GPS helymeghatározója, ezért szerencsétlenje nem talált haza, aztán mérgében jól feldúlta fél Európát!







   Van benne élet, mert mikor bekapcsolom, akkor csippan egyet. Tulajdonképpen már nem is emlékszem, hogy milyen címszóval került hozzám. Vajon javításra van nálam? Vagy egyszerűen alkatrésznek kaptam? Esetleg direkt a szétszedtembe? Tulajdonképpen olyan mindegy, hiszen mindenképp a szétszedéssel nyitok. Esetleg véletlenül megjavítom...





A hátulján nem sok érdekes látszik.





Nincs is itt semmi, csak a teleptartó, amibe 12 voltos aprócska elem való.





Itt van középen egy rés, ide kell bedobni a damilt.
Ha a damil megmozdul, vagyis kapás van, csipogni kezd a doboz.




Mivel horgászás közben eshet az eső, ezért legyen a kapásjelző vízálló. Mondjuk
az egész panelt le kellett volna trutyizni sziloplaszttal, különben nincs semmi
értelme. Mert ugye tök mindegy melyik fele döglik be a belefolyt víztől.







Így működik, vagyis nincs benne semmi ördöngösség. A forgórészben
mágnes van, a változó mágneses teret pedig egy reed relé érzékeli.





Ez a csavar azért lóg ki belőle, mert ennélfogva lehet rátekerni a pálcájára.
A pálcát beledöfjük a földbe, rádobjuk a damilt, majd várjuk a csipogást.





Ott van benne a forgórész középen, csak nem látszik.
Szóval ez is egy tőlem megszokott színvonalú kép.





Ami mondjuk mégiscsak látszik, az az, hogy a LED egyik lába levált a panelről.
Gondoltam ez lehet a baja, bár ettől még úgy nézem gond nélkül működik.

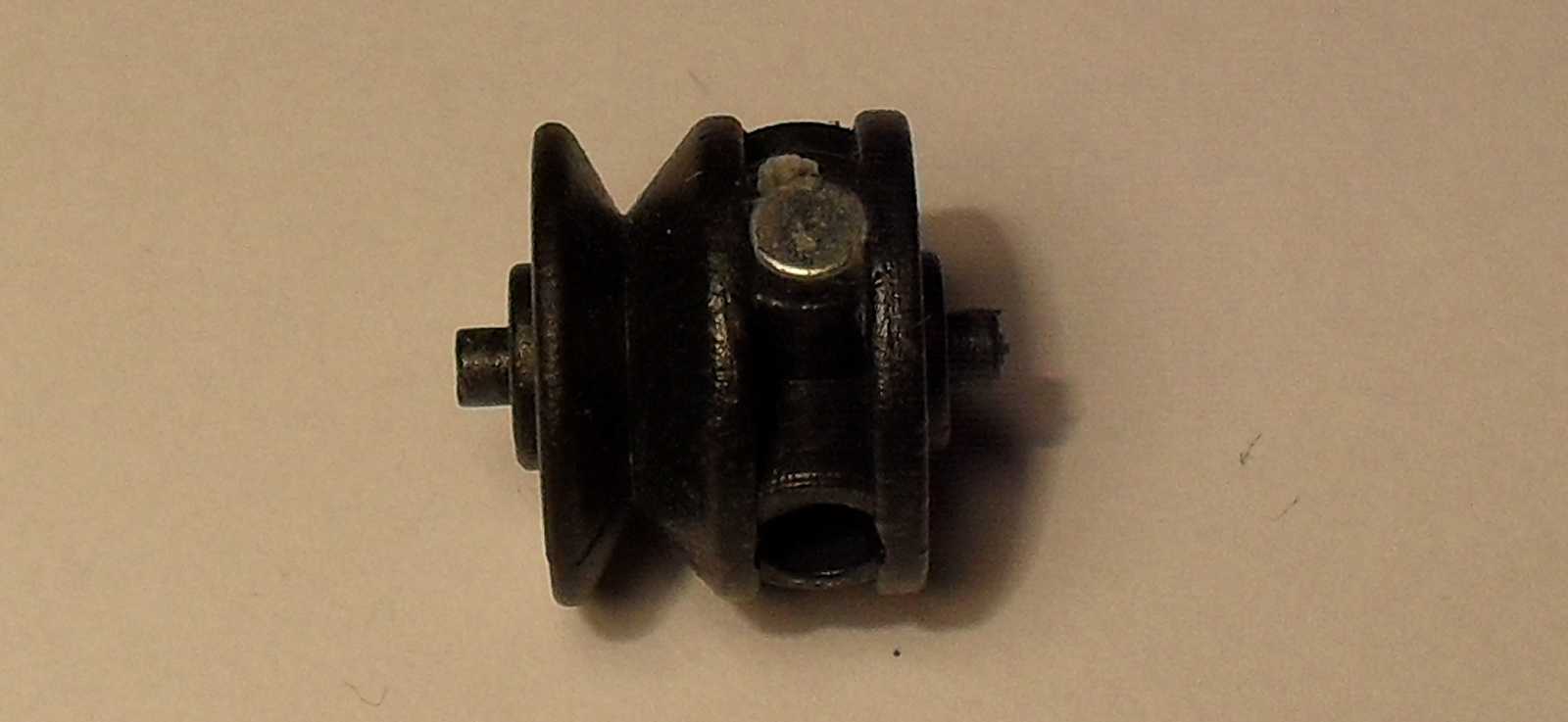

Ha már egyszer megemlítettem, kiszedtem a forgórészt az apró mágnessel.

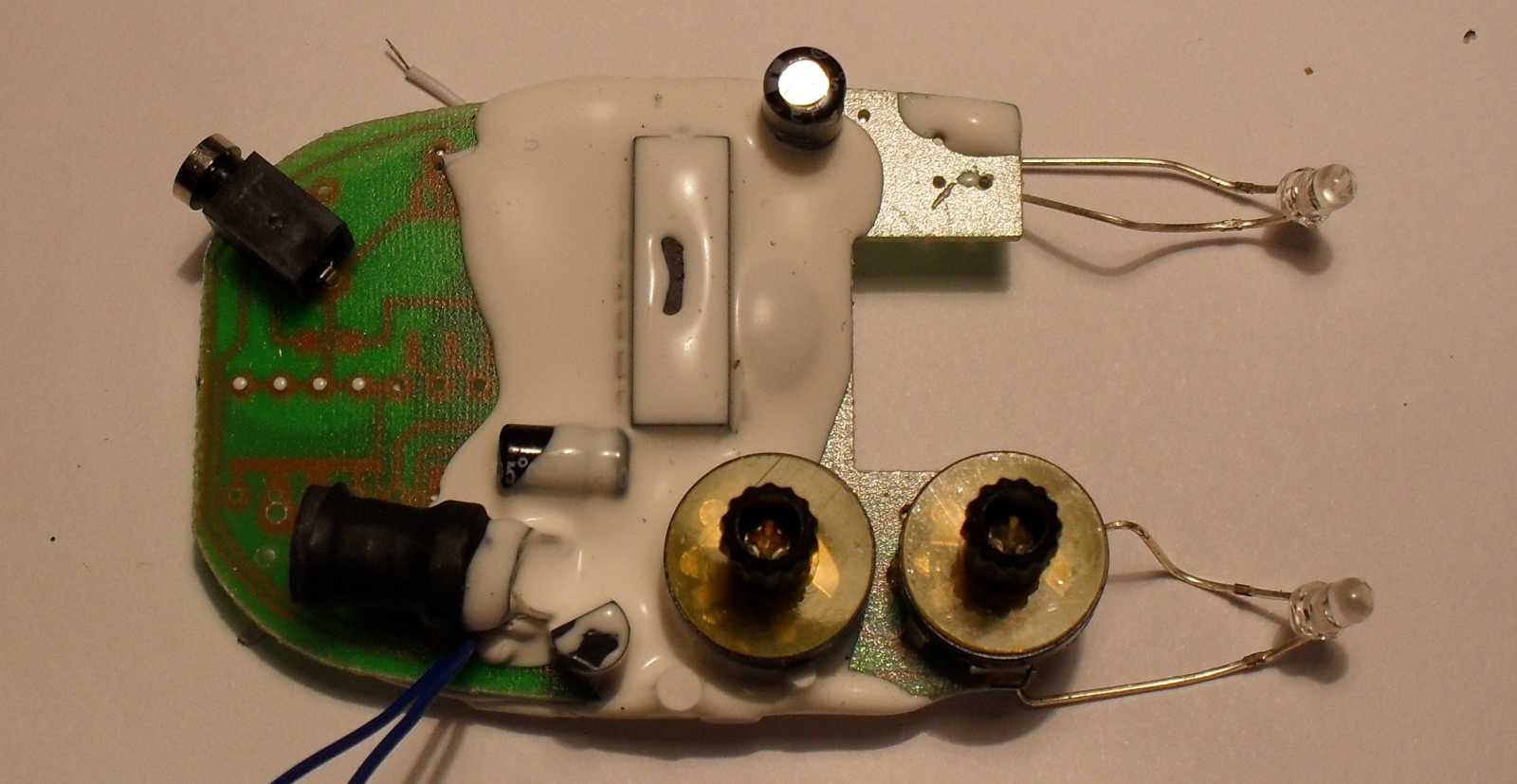

Majd kivettem az egész panelt, bár nem sok értelme volt. Persze nekem sincs sok...

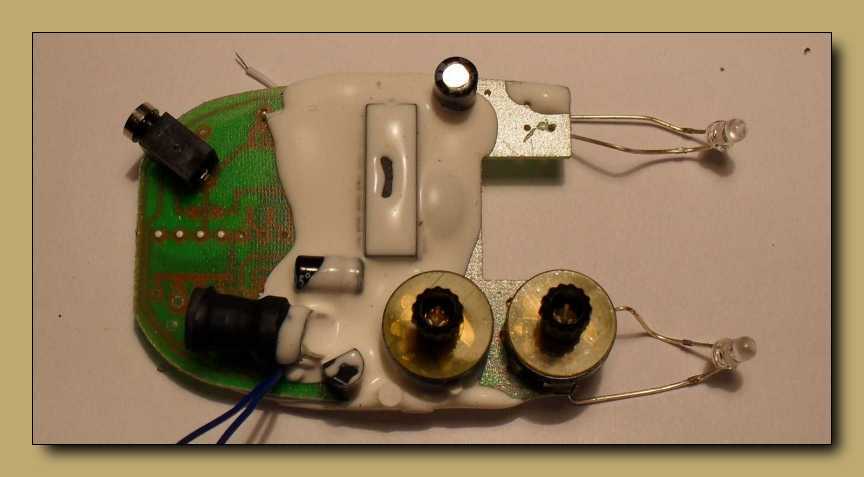

A bal oldali potméter a hangmagasságot szabályozza, a jobb oldali pedig a hangerőt.





Hangszórónak piezo csipogó van benne, ami amúgy tökéletesen megfelel a célnak.





Visszaforrasztottam a kéken világító LED lábát. Működik. Összeraktam, majd
visszavittem és visszaadtam Szuda Zolinak. (tőle kaptam) Bekapcsolta.
Nem világított, és még csak nem is csipogott! Kapcsolgattuk
ki meg be, de se nem világított, se nem csipogott!
Eredetileg itt lett volna vége a történetnek.





Aztán újra hazahoztam, és kezdtem elölről az egészet, mégpedig azon az alapon,
hogy nehogy már egy ennyire egyszerű szerkezet kifogjon rajtam! Pedig de!
Hazahoztam. Bekapcsoltam. Világított és csipogott is! Újra és újra...
Ekkor aztán nekiálltam számolni a bekapcsolásokat, mire fel
negyvenhetedikre sikerült újra nem bekapcsolnia!





Ez egy picinyke kapcsolós potméter. Hol máshol is lehetne a hiba?





Összekaptam magamat, a kapásjelzőt pedig szét.





Persze, hogy levan kenve a potméter forrasztása trutyival. Még jó, hogy
ez nem egy erős anyag, csavarhúzóval könnyedén fellehet piszkálni.





Illetve csak egy része jön le, mert az apróbb darabkák igencsak
konokul ragaszkodnak a panelhez. Hát ezt b*szhatom...





Akarom mondani kefélhetem le. Ez legalább ez még megy...





Jó alaposan átforrasztottam a potméter, illetve a kapcsoló lábait.







Jó lett. Bárhogy is próbálom, már mindenképpen bekapcsol. Szóval ülünk a tóparton,
nézzük a nagy semmit. (a horgászás jórészt erről szól) Egyszer csak jön egy világító
picike zöld pötty, ami összevissza cikázva repül. Szentjánosbogár. Majd jön egy
világító kék petty, ami az előző jelenséghez képest szép szabályos íven repül.
No de ez csak annyi, hogy a szomszéd horgász újra felrúgta a kapásjelzőt.
