BNC-ről drótra alakító
(igen rövid cikk)

Ezt a valamit a piacon vettem. Egyrészt pusztán a szépsége miatt, másrészt mit
nekem az a 100 forint alapon. Harmadsorban pedig elképzelhetőnek tartottam,
hogy idővel találok számára valami funkciót. Mivel úgy mentem ki a piacra,
hogy csak 200 forintot költhetek, ezen gyönyörűség megvásárlása
után már csak egy árva százas lapult a farzsebemben.

Melyet kisvártatva becseréltem erre panelba forrasztható
BNC, valamint RCA aljzatokat tartalmazó lapocskára.

Ez a BNC dugó éppen úgy stimmel a kisebbik, mint ahogy a nagyobbik szkópomhoz,
valamint a frekvenciamérőmhöz, a jelgenerátoromhoz, a HF millivolt mérőmhöz,
és még valószínűleg a hamarosan (még ezt az elbizakodottságot)
elkészülő monitor célú erősítőmhöz is.

Hogy aztán ezek közül mely műszeremnek lenne rá szüksége, hogy puszta drótokra
fordítódjon a be, vagy valamely kimenete, arra momentán nem tudom a választ.

Mégis miféle polaritása van egy olyan jelnek, ami BNC dugón kóricál?

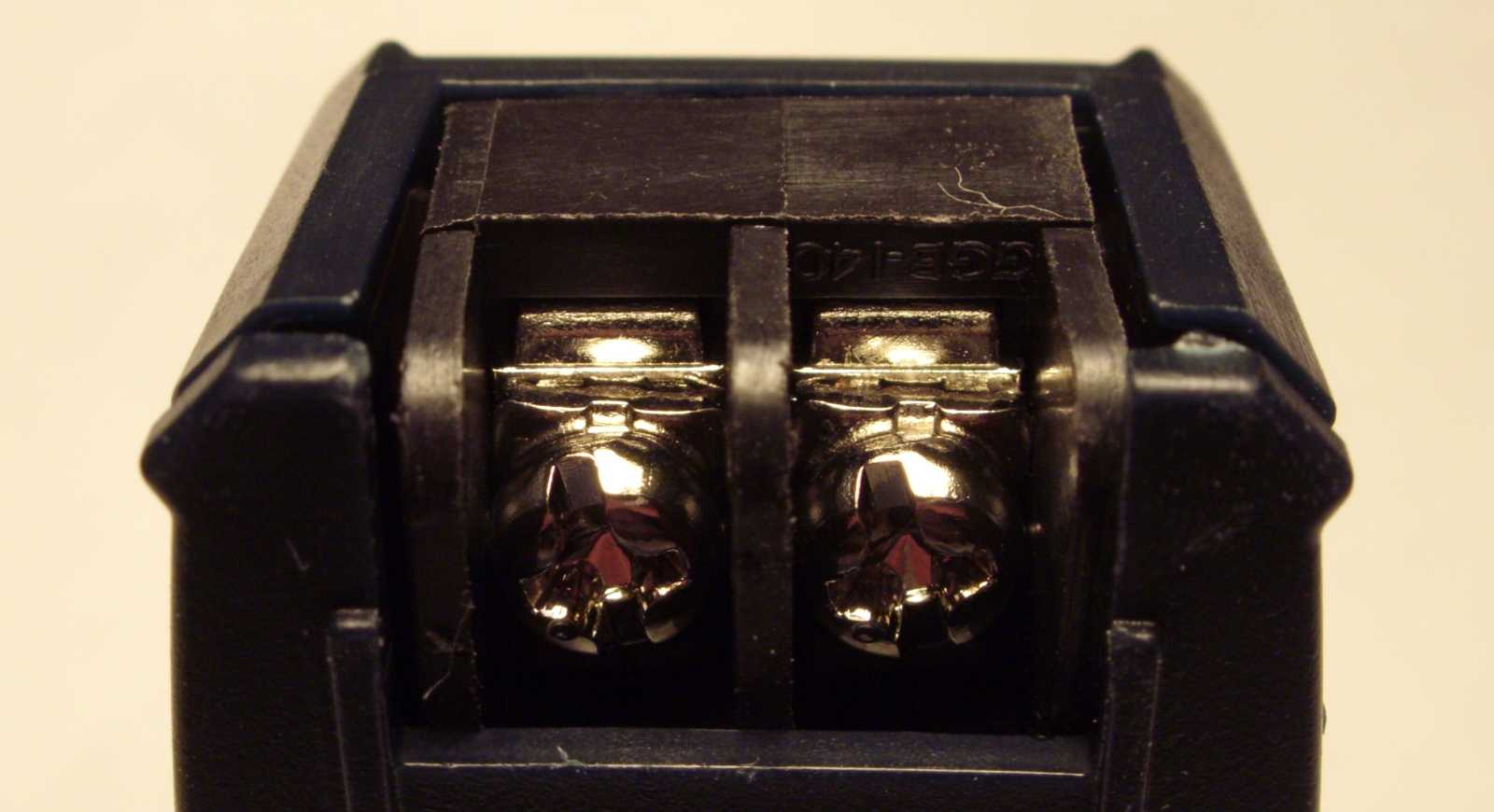

Mondjuk ha lecserélem a csavaros szorítót banánhüvelyre, ami meg
belül van, azt kidobom onnan, akkor mindjárt lesz egy átalakítóm.

Amúgy van olyan átalakítóm, ami banándugóban végződő műszerzsinórok, vagy
akár puszta drótok felé illeszti a BNC-t, ebben azonban biztosan nincs semmi.

Ebben meg - már csak  puszta mérete okán is - gondolom van.

Az árnyékoláson 8,5 ohmos soros ellenállás értéket mértem.

Miközben a melegponton 6,7 ohmosat.

Ezt a matricát csak azután téptem fel, miután meggyőződtem
róla, hogy a dobozkának esze ágában sincs szétpattannia.

Mert ugye - megjegyzem meglepő módon - nem beakadó pöckös, hanem egy
csavar tartja össze. Ez manapság már annyira nem divat, pláne egy ekkorka
valami esetében nem, hogy mikor csavarba botlok, olyankor meglepődök.

Amennyiben szeretnék valamit beleszerelni, akkor erre nagyjából egy hüvelykujjnyi
helyem van. Manapság persze, ekkora térbe, már akár egy komplett PC is befér!

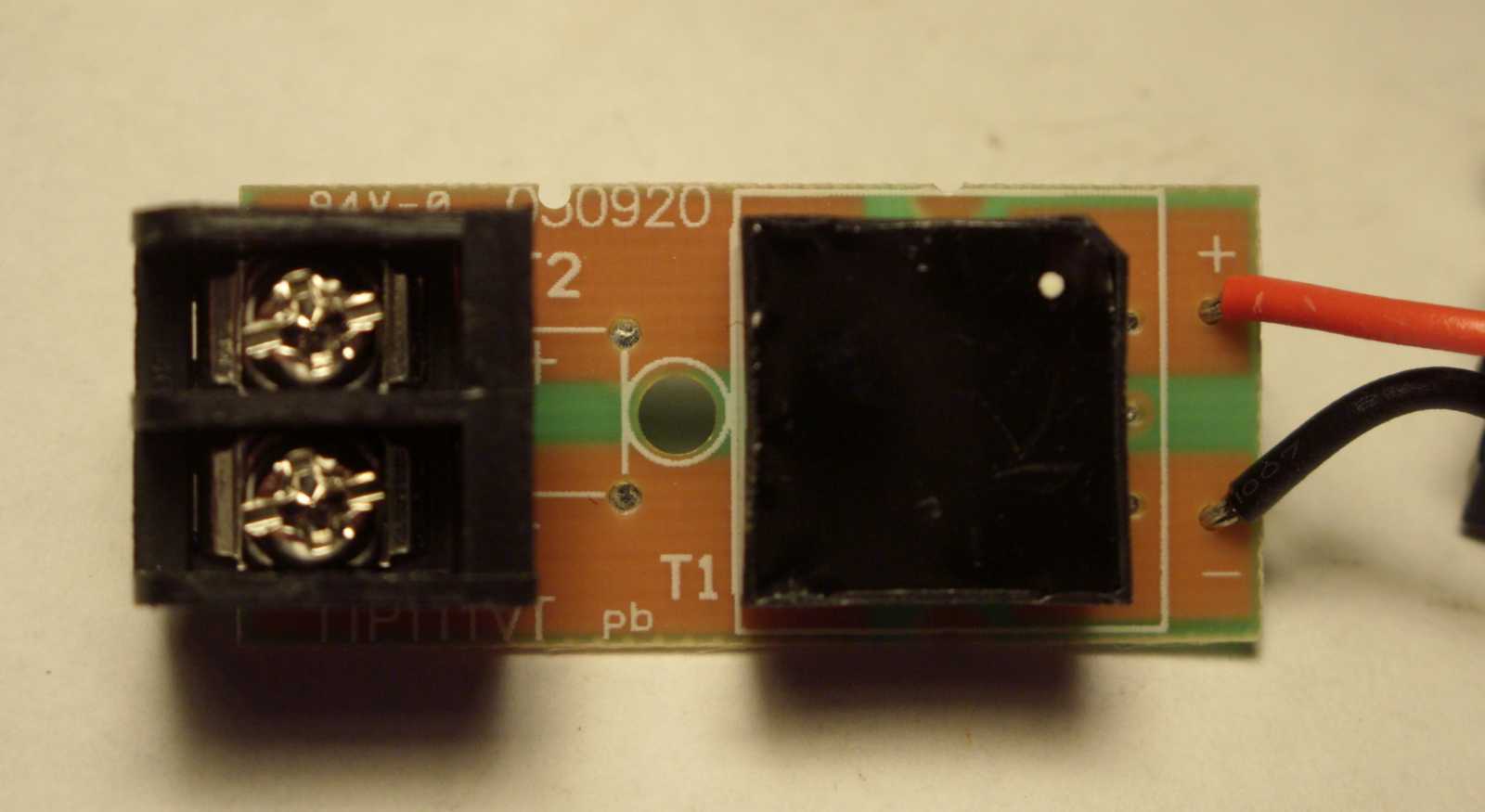

De itt nem az van, hanem csak egy aprócska panel, mondhatni nulla mintázattal.

Amin csak egy fekete tömb, valamint a csoki foglal helyet.

Mint az a korábban mutatott ellenállásmérésből egyértelműen kiderült,
a tekercsek nem leválasztó transzformátorként, hanem
a jelútba mint soros tekercsek lettek bekötve.

Az pedig, hogy a fekete valamiben tekercs van, az abból derült ki, hogy T1 a jele.

Ezt persze le is ellenőrizhetem, mégpedig ezzel
a mindent mérő alkatrész azonosító műszerrel.

Vajon mikorra unom meg, hogy nincs doboza?

Nemcsak, hogy így egy kissé kényelmetlen vele dolgozni, no meg már eleve előkapni
is az, hanem még önveszélyes is az állapota, hiszen bármi bármit rövidre zárhat
a panelen, odaérhet valamihez a sárga drót, de akár még az is előfordulhat,
hogy fordítva dugom rá az elemet. Ráadásul mindenképp szükség lenne
három plusz banánhüvelyre, hogy végre szabadon garázdálkodhassak
a műszerzsinórjaimmal. Egy a műszer hitelesítéséhez szükséges segédpanel
sem ártana, amin egy kondenzátor, meg egy a műszer bemeneti kapcsaira rövidzárt
adó kapcsoló lenne megtalálgató. Na ezeket a dolgaimat kellene végre egésszé
kerekítenem, nem pedig mindenféle kisebb nagyobb dolgok szétszedésével
múlatni az időt. Ezek a témák persze tervbe is vannak véve, csak mint azt
már annyiszor elmeséltem, egyszerűen képtelenség, hogy nekik álljak addig,
míg csak legalább úgy nagyjából ki nem futtattam ezt a szétszedtem projectet.

A dobozka párhuzamos kapacitása 207 pikofarad. Természetesen mínusz
a műszer alapértéke, mínusz a műszerzsinórok alkotta kapacitás.

Nézegettem a csatlakozót, mégpedig abból az aspektusból, hogy ha bármi okból
szükségem támadna rá, akkor már csavarozható BNC dugóval is rendelkezem.

Már úgy értem, hogy csavarosból eddig még csak aljzatom volt,
illetve ezt innen kiszedve, bármi másba átszerelhetem.

Arra a kérdésre, hogy mikor lesz rá szükségem, vagy lesz-e egyáltalán, arra az idő
adja meg a választ. Na jó, elismerem. Én is úgy érzem, hogy valószínűleg előbb
jön el értem a kaszás, minthogy nekiálljak valami olyan kicsi dolgot
építeni, ami egy hüvelyknyi dobozkába is belefér.

Aztán persze mikor - valami számomra is érthetetlen okból - az átalakítót a monitor
célú erősítőhöz összegyűjtött alkatrészek között helyeztem el, menten beugrott
egy csomó minden. Beleférne mondjuk egy alul, vagy egy felül áteresztő
szűrő, épp mint ahogy egy sávszűrő, vagy osztó, vagy mondjuk
aszimmetrikusról szimmetrikusra alakító trafócska.
Mikor már ott tartottam, hogy a helyesírási
hibákat gyomláltam ki a cikkből, csak
akkor vettem észre, hogy a lényeget
valahogy kifelejtettem. Mert ugye mi ez?
Ez kérlek egy 1 csatornás koax kábelről UTP
kábelre átalakító. A vele áthidalható távolság színes
videojel esetén 300, fekete-fehér videojel esetén 500 méter.
