Streamer
(direkt szétszedésre vettem)
 |
Ez egy Streamer. Na most ezt hogyan mondjam el neked? Ez
egy olyan számítógépes adattároló masina, ami kazettára dolgozik. Az adatok
elérése soros, tehát nem látszanak a fájlok és a könyvtárak, csak egy nagy
adattömb, amit vissza lehet tölteni, ha kell. Ezzel szokás biztonsági
mentéseket csinálni, mondjuk egy hatalmas adatbázisról. Ez a készülék persze már nem egy mai darab.
Kiöregedett valahonnan, s jó (vagy épp rossz) sorsa hozzám vezette. |

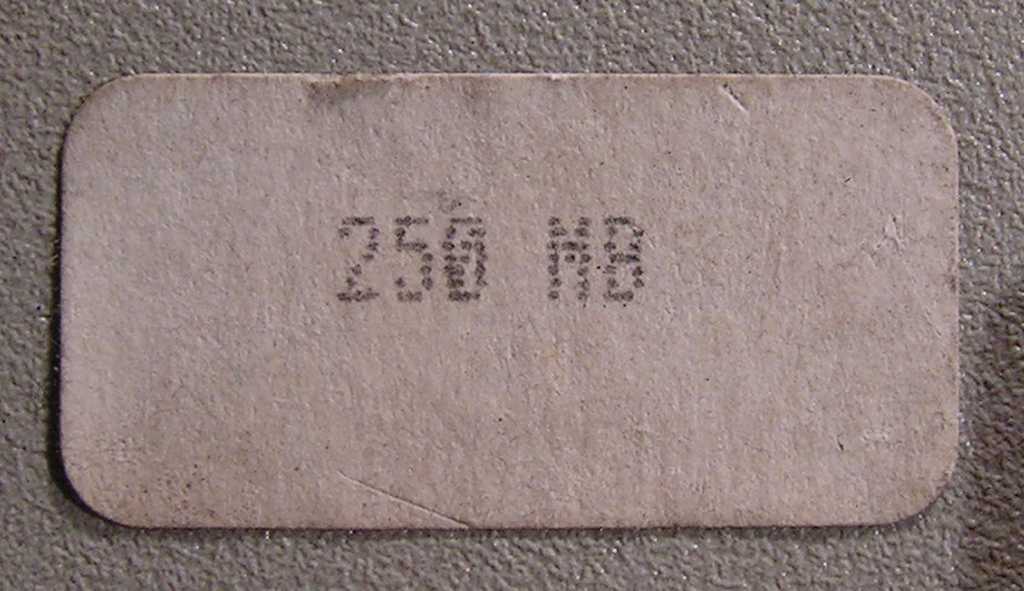

| Szokásos 5,25"-os meghajtó helyre lehet beépíteni. Büszke
matrica hirdeti az előlapon a tároló
méretét, ami 250MB Ezzel a tárolási kapacitással a mai világban már nem
sokra mennénk. |
 |
 |
A panel a már megszokott zöld színben pompázik. Ez jelen
esetben
nem nagyon látszik, merthogy annyira be van takarva a panel alkatrészekkel.
Szóval van benne
anyag rendesen. A PC-ben megszokott tápcsatlakozó
van rajta. Rádugtam egy PC tápot, de sajnos semmit sem csinált. No persze nem is vártam
tőle,
hogy helikopterként repkedjen körbe a szobámban, de azért legalább zizeghetett volna egy
utolsót, vagy valami. Amúgy a számítógép felé
egyedi felülete van. Ez azért van,
mert régen még minden komolyabb kütyünek saját illesztőkártyája
volt. |
| Íme a kazetta. Ez sem egy mindennapi darab. Ahány gyártó,
annyiféle megoldás. Szóval streamer kazetta téren nem volt egységes
szabvány. Mindenki gyártotta a sajátját, a saját elképzelései szerint.
Meglehetős mennyiségű streamert láttam már a kukás piacon, de szinte mindben másféle
típusú volt a kazetta! |
 |
Kiegészítés a témához:
Valóban
rengetegféle streamer kazettaformátum létezett és létezik mind a mai napig is. Az
itt látható kazetta egy (annó dacumál) igen elterjedt és szabványosított
formátumcsaládba, az ún. QIC (Quarter Inch Cartridge) (negyed colos kazetta)
családba tartozik.
A szalag
két vége valóban nincs rögzítve az orsókhoz, de nem is kell, hogy legyen. Azért
nem kell, mert a szalagon vannak a végéhez közel pici lyukak, amelyet a szintén
említett optokapu érzékel és leállítja a csévélést.
A fejet
valóban azért kell tudni fel-le mozgatni, hogy rátaláljon az adatsávokra. Az
adatsávok száma változó! Ez a Wangtek 5150 a 9-sávos 60 MByte-os, a 15-sávos 120
MByte-os, és a 18-sávos, szalaghossztól függően 150/250 MByte-os QIC formátumot
ismeri. A fej nem a klasszikus "párhuzamos soksávos", hanem csak 2x2 fej van
benne egymás alatt. Az első sávot az egyik fej pár írja/olvassa, a másodikat a
második fej pár, de a szalag a másik irányba tekeredik, a harmadik előtt arrébb
tolódik a fej és megint az eredeti irányban tekeredik, a negyediknél megint csak
a szalag iránya fordul meg, stb.
Petri András
 |
A kazetta szemből. Innen megy bele a gumigörgő, meg
persze az
író-olvasó fej is. Itt nincs külön törlőfej, mint mondjuk a hagyományos audió célú
magnóknál, mert itt az új adat egyszerűen csak felülírja a régit. Érdekes megoldás, hogy
nincs meghajtva egyik csévélő orsó sem. Azaz "csak" a gumigörgő mozgatja a
szalagot. |

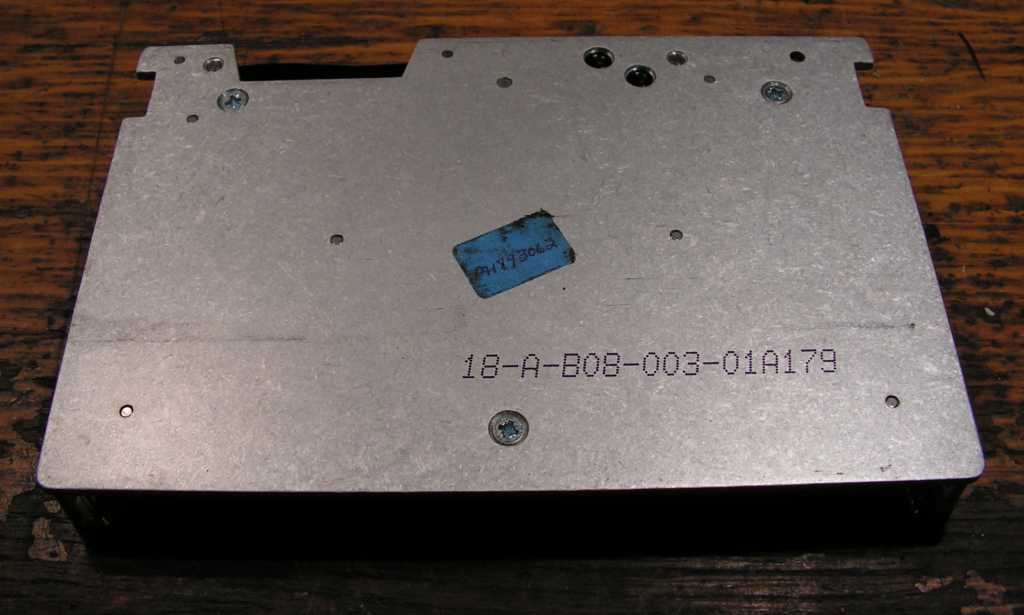

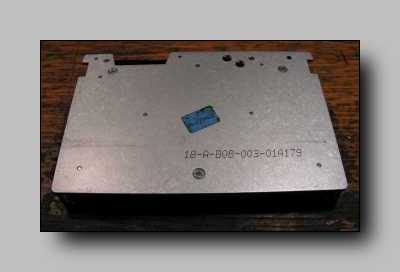

| Na innen látszik jól amiről fentebb írtam. Nincs
semmiféle lyuk a kazetta alján. Innen nézve nem hajtja semmi az orsókat. A kazetta alja
- a mechanikai stabilitás miatt - három (3!) milliméter vastag alumínium lemezből
van.
Ezt látná meg egy mai költségmenedzser! |
 |
 |
Néztem, egyre csak néztem, de hiába, mert nem igazán értettem,
hogy merre megy a kazettában a
szalag. Jó, ez nem egy ritka állapot nálam, hiszen alapállapotban hülyén
nézek ki a fejemből. |
 |
Azért csak meg szoktam oldani valahogy az utamba kerülő
problémákat. Úgy ahogy, valahogy... Ez most is sikerült. Leszedtem
ezt a szíjat, mire fel azonnal kiderült, hogy
nincs benne semmi
trükk. Teljesen hagyományosan fut a szalag. Az a
szíj azért van a kazettában, hogy szalagtovábbítás közben ne legyen
húzásra igénybe véve a szalag. A bitek nyilván nem szeretnek együtt nyújtózkodni
az adathordozóval.
Szigeti Szabolcs megjegyzése |
| Gondoltam megmentem belőle a szalagot. Ennek egyszerűen semmi
értelme sincs, ugyanis jelen pillanatban akad itthon szalag bőven.
Tehát hajrá! A szalagot a bal oldali fém orsóra kellene átcsévélni. No de mivel
csévéljem át? Mivel ezt akarom csinálni. Van itt a szobában eldugva egy
Uwertura, meg egy
Terta811,
valamint egy Calypso M8 orsós magnó is. Jó.
Rendben. Elismerem. Hever itt még egy
hordozható mini magnó, meg egy Tesla B4 is, de ez titok! |
 |
 |
Azért a BRG Calypso M8-ast választottam, mert az van leginkább egyben. (az
asszony szerint mondjuk útban) Félig már meg van írva a szétszedtemje,
illetve részben már
ki is lett pofozva a magnó. |
| Feltettem a magnóra a szalagot. Már úgy értem, hogy rádobtam a szétberhelt kazettát a bal oldalára, jobbra
pedig egy üres alumínium orsó került.
Természetesen ha már ott volt a magnó, akkor bele is hallgattam vele a felvételbe. Persze tudtam, hogy csak
sistergést fogok hallani. S lőn sistergés... |
 |
 |
Hadd szóljon! Milyen szépen elkaptam a mozgás elmosódott
homályát ezen a felvételen... Az asztali lámpa is mily varázslatosan
tükröződik a magnó fedőlapjának fényezésén. Ez egy kissé ugyan ferde tájolású,
de ettől eltekintve egészen különlegesen
megkomponált kép.
Szóval ezt a képet elk*rtam!
Nem kicsit, nagyon! (akkor ennyit mára a politikáról) Meglepődve
tapasztaltam, hogy a kazetta orsóin a szalag egyik oldalt sem volt rögzítve.
Vajon mitől nem futott
le, mikor a végére ért? Talán szoftverből volt megoldva? |
| A kazetta immáron kiürült, s
menten át is helyeztem a szemetesbe. Jól fogy ma a lom, mert szépen fogyasztom!
Hú... Ez azért még tőlem is nagyon gyenge volt. Ellenben a szalagot továbbító görgő meghajtása
erős. Ez a szíj hajtotta meg a gumigörgőt. Ez
egy egészen különleges
darab. Az alapja ugyan láthatóan gumi, de van benne valami vászon betét is,
ezért nyúlni nem nyúlik, viszont erősen tapad. Ezt a szíjat eltettem.
Mindjárt megmondom miért. Ah... Tudja fene miért tettem el... |
 |
 |
Ez itt valami opto izé. Gondolom ezzel nézi a szerkezet egyik
fele a szerkezet másik felét. Vagy valami hasonlóan komoly okból lett
beépítve. Például kellett a specifikációba, hogy a kazetta behelyezése
optikailag is ellenőrizve van. Mindegy... Ezt a
valamit is megmentettem. |
| Wangtek, méghozzá
egyenesen Amerikából! Megnéztem a neten és azt láttam, hogy még mind a mai
napig él a cég. Ha jól látom (minő
furcsaság) streamerekkel és a hozzájuk való kazettákkal foglalkoznak. |
 |
 |
Ez a fénytörő lapocska volt beszerelve az előlapi
működést jelző LED elé. Ettől nem sarkosan, vagy éppen kereken világít a
LED, hanem olyan határozatlan körvonalúan. Vagy szégyellték, hogy nem
jelzőizzó van benne, vagy a láthatósági szög növelése miatt van. A
láthatósági szög növelése miatt van! |
| Kicsit megszaggattam a mechanikát. Nem nagyon van róla
mit írni. Talán csak annyit, hogy ez valami brutálisan masszív! Mindenütt van benne anyag! Nem patentos, hanem
mindenféle irányokból erősen össze van csavarozva. Valószínűleg nem
kalkuláltak a szerkezetbe élettartamot, hanem egyszerűen csak az
örökkévalóságnak készült. |
 |
 |

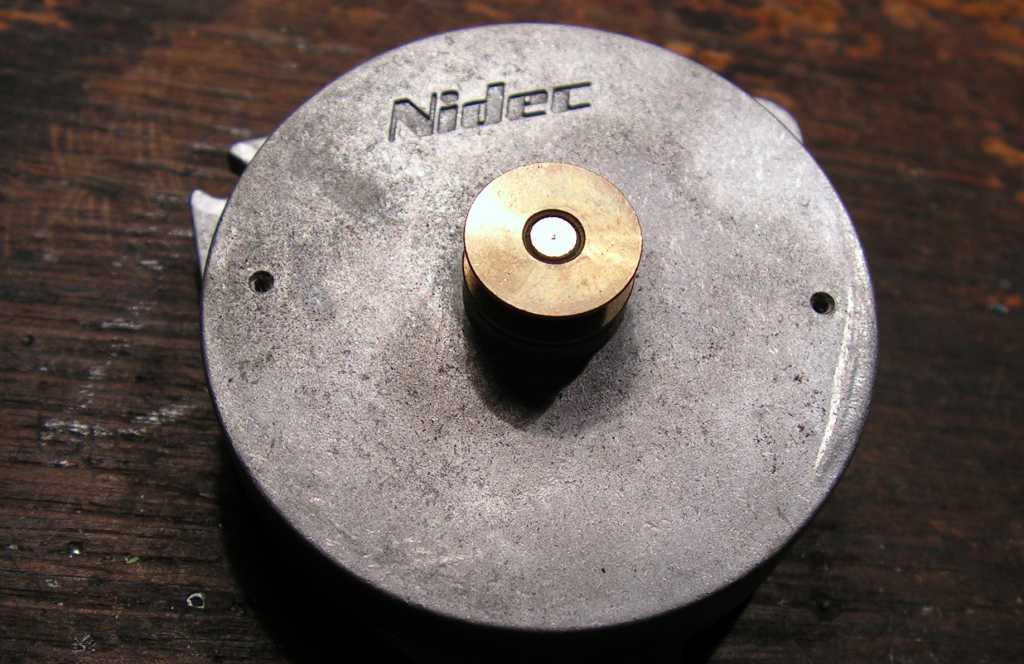

Ez itt a motor. Bele van öntve a
neve az öntvény alumínium házba. Ez is
igen masszív időtálló darabnak néz ki.
Persze csak az időt állja, rám ugyanis már nem számítottak a tervezők. |
| Ugye mondtam! Simán leszedtem a
hátulját. Ez nem léptető motor, hanem
elektronikus kommutátorú háromfázisú. Tipikusan ilyen például a videók
főtengely motorja. |
 |
 |
Itt ez a három Hall szenzor. Ezek érzékelik, hogy hol áll a
forgórész mágnese, s ezen információ alapján kapcsolgatja az elektronika a meghajtó
tekercsekre az áramot. Ezzel a megoldással
lett kiváltva a hagyományos kefés villanymotor kommutátora. Na ez a szénkefe
- mivel nincs - ez
nem fog elkopni! |
| A szalagkábelek helyett hajlékony nyáklapok lettek
beépítve. A
végükre IC foglalat szerű csatlakozók vannak
forrasztva. Mit ne mondjak, azóta
szinte kihalt ez csatlakozási megoldás. Mostanában egyszerűen csak oda van forrasztva a
hajlékony nyáklap a merev panelre, miközben a másik vége egyszerű szorítós
csatlakozású. Ez utóbbi megoldás puszta költségtakarékosság, hiszen a forrasztás
munkaigényes, még ha gép csinálja akkor is. |
 |
 |
Nézegettem a panelt, hogy mégis mit lehetne belőle kimenteni. Olyan
nincs, hogy valamit csak úgy kivágok a kukába! Kell benne lennie valami reciklálhatónak! Talán ez a néhány szép sárga tantál kondenzátor? |
| Vagy ez a két szépségesen hatalmas kupakos tranzisztor?
De hiszen van itthon belőle annyi, amennyire nekem a hátralévő életemben
szükségem lesz. Illetve annál szerintem sokkal több is van. |
 |
 |
Ez a nagydarab IC hajtotta meg a motort. Nem un. monolit,
azaz egyetlen darab szilícium lapocskára készült, hanem a kiöntött tokon
belül különálló alkatrészek vannak. Tipikusan egy vagy több IC, teljesítmény
tranzisztorok, nagyobb teljesítményű ellenállások. Régen ezzel a
technológiával készültek a nagyobb teljesítményű áramkörök. |
| Ez itt egy kvarc. Ebből is van egy (sőt több) dobozzal, de
ezt azért kiszedem. Nem kér kenyeret, ahogy mondani szokták. Jó dolog az, ha
mindenből van itthon egy marékkal, mert így nem kell folyton a boltba mászkálni
alkatrészért. Ezt úgy írom, mintha csinálnék valamit a sok kis bigyóból. |
 |
 |
Ezen a képen is jól látszik az anyagpazarlás. Már
rengeteg
mindent leszereltem róla, de még mindig nem csuklik össze a maradék. Na ezt egy mai
holmival már nem nagyon lehet megcsinálni! Ha leveszed mondjuk egy modern videó
tetejét, akkor a maradék már nyeklik-nyaklik, majd széthullik! |
| Ez a csapágy - számomra legalábbis - értelmetlen helyen van. Ezen
fordult el az a vaslemez ami fentebb látható. Az egyik vége ez a csapágy, a
másik pedig egy motor, meg a görgő, meg a magnófej. Szerintem ide egy sima
tengely is elég lett volna. Maximum azt látom oknak, hogy laposnak kell lennie. |
 |
 |

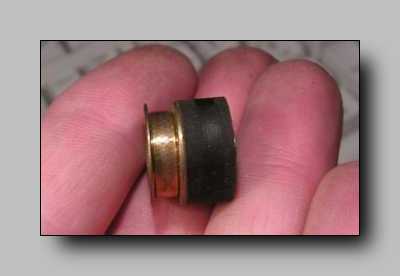

Ez a görgő továbbította a szalagot. Használhatták
rendesen ezt a gépet, mert alaposan elkopott a gumi felülete. Azért elteszem ezt
is, hátha egyszer rám tör a francia ellenállási mozgalom, és az életemet
követeli, vagy egy Wangtek streamer görgőt, és akkor milyen jó lesz nekem,
hogy lesz választási lehetőségem. |
| Mikrokapcsolók. Ezeket is elteszem. Jók lesznek
például... No nem fogom felsorolni, pedig vannak ám ötleteim! Talán ez lehet
a baj. Vagy inkább az, hogy már rég nem állok neki kivitelezni őket? Ki
tudja ezt kérem... |
 |
 |
Mindig ezek a hülye torx csavarok... |
| Itt egy másik motor. Ez egy csavarmenet képezte áttételen
keresztül az olvasófejet mozgatta le s fel. Nézegettem, hogy ezt mégis
miért csinálta, de nem jöttem rá. Talán automatán hozzápozícionálta magát a
szalagon található adatsávokhoz? |
 |
| Íme a soksávos fej. Ez is úgy nagyjából semmire sem jó, ezért el is tettem a
semmire sem jó feliratú dobozomba. Ez persze nem igaz. Ezt úgy kell érteni,
hogy nem is az említett
nevű dobozomba tettem. No persze nem azért, mintha nem volna
ilyen
dobozom... |
 |
 |
Elment az egész délután,
pár csavar maradt csupán.
Bár e gép ma megsemmisült,
a netes örökkévalóságba került.
Van még élet egy gép halála után!
Ezek rímek voltak, ne nézz oly bután. |
