Tolópotméterek
(egyet apróra, a többit csak mutatom)

Ezt a tolópotmétert a minap szereltem ki a Tedi hívószámtárolóból. Bár egyszerű
alkatrész, de gondoltam attól még írok neki egy külön cikket. Kisvártatva azon
töprengtem, miszerint nem tettem-e meg ezt már valamikor korábban. Már
csak azért mondom, mert még valamikor rengeteg évvel ezelőtt megígértem
magamnak, hogy amint bekövetkezik, hogy valamit másodjára szedek szét, már
úgy értem, hogy annak tudata nélkül, hogy egyszer már megtettem, na akkor lesz
vége a szétszedtem rovatnak. Mivel mindent feltúrtam, de nem lett meg, ezért
vagy az van, hogy rosszul emlékszem, vagy jól emlékszem, de tegyük fel
nem sikerültek a képek, vagy sikerültek, csak eltökítettem őket.
Végül az derült ki, hogy jól emlékeztem, vagyis ezt, illetve
egy ilyet egyszer már szétszedtem, csak nem külön cikk
volt, hanem odaszőttem a Grundig C440-es magnóhoz.

Mint az előző képen, csak most hátulról.

Ez pedig egy fantasztikus oldalnézeti kép.

Így meg a girbegurba lábain ácsorog.

Na most a tolópotméter legnagyobb hátránya az, hogy
ami szösz csak arra téved, az mind benne végzi!

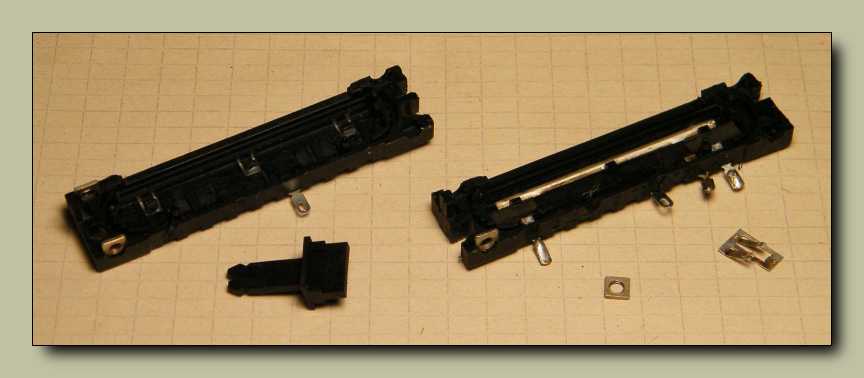

Ez a típus az oldalánál nyílik, egy apró pöcök óvatos kiakasztása után.

Ebben a felében található a tulajdonképpeni potméter.

Míg ez a másik üres. Mondjuk ha sztereó, akkor ebben
a felében is ugyanazt látnánk, mint az előző képen.

Ebbe a filigrán anyába tekeredik bele a potméter rögzítő csavar.

Ez a potméter felépítésében abban tér el a többitől, hogy ebben
körbefut egy porvédő fóliacsík, ami a gombbal együtt mozog.

Illetve már csak mozgott, mert az egyik széle elszakadt.
Szóval most már nem mozog, hanem csak gyűrődik.

Ha nem lenne ott a porvédő fólia, akkor ami
szöszt itt látunk, az már mind belül lenne.

Ez mint elérendő cél ugyan nem volt kitűzve, de ha már egyszer itt volt
előttem szétborítva, kipucoltam belőle a koszt, meg persze
az érintkezőiről is letörölgettem az oxidréteget.

Majd összeraktam, s nekiindultam felkutatni a tolópotméteres dobozt.

A kereset doboz azért van legfelül, mert csak nagyon ritkán kell.

Mint ahogy rengeteg más dobozom, úgy a több évtizedes gyűjtögetés,
illetve a kitartó szétszedés eredményeképp, ez is majdnem megtelt.

Ez a rengeteg potméter egy készülő kétszer öt csatornás
hangszínszabályzóhoz lett ilyen szépen összefűzve.

A forrasztott lábak utalnak rá, hogy az első próbák már meg is megtörténtek. Illetve
ez nem pontosan így volt, hanem úgy, hogy ehelyett egy kétszer tízsávos változat
készült. Ezt meg ugye minek fűzögessem szét, mikor ilyen szépen egyben van.

Meg mernék rá esküdni (ebből kifolyólag lehet, hogy nem így van), hogy ezt
egy csehszlovák lemezjátszóból termeltem ki. Mondjuk kicsit gyanús, hogy
kettő is van belőle. Mert ugye azért olyan gyakran csak nem bontok
lemezjátszót, hogy valósággal hemzsegjenek az alkatrészei.

Amúgy ez egy speciális kivitelű, hátulról teljesen nyitott modell.

Ugyan miért is ne akadna belőle zárt változatom is...

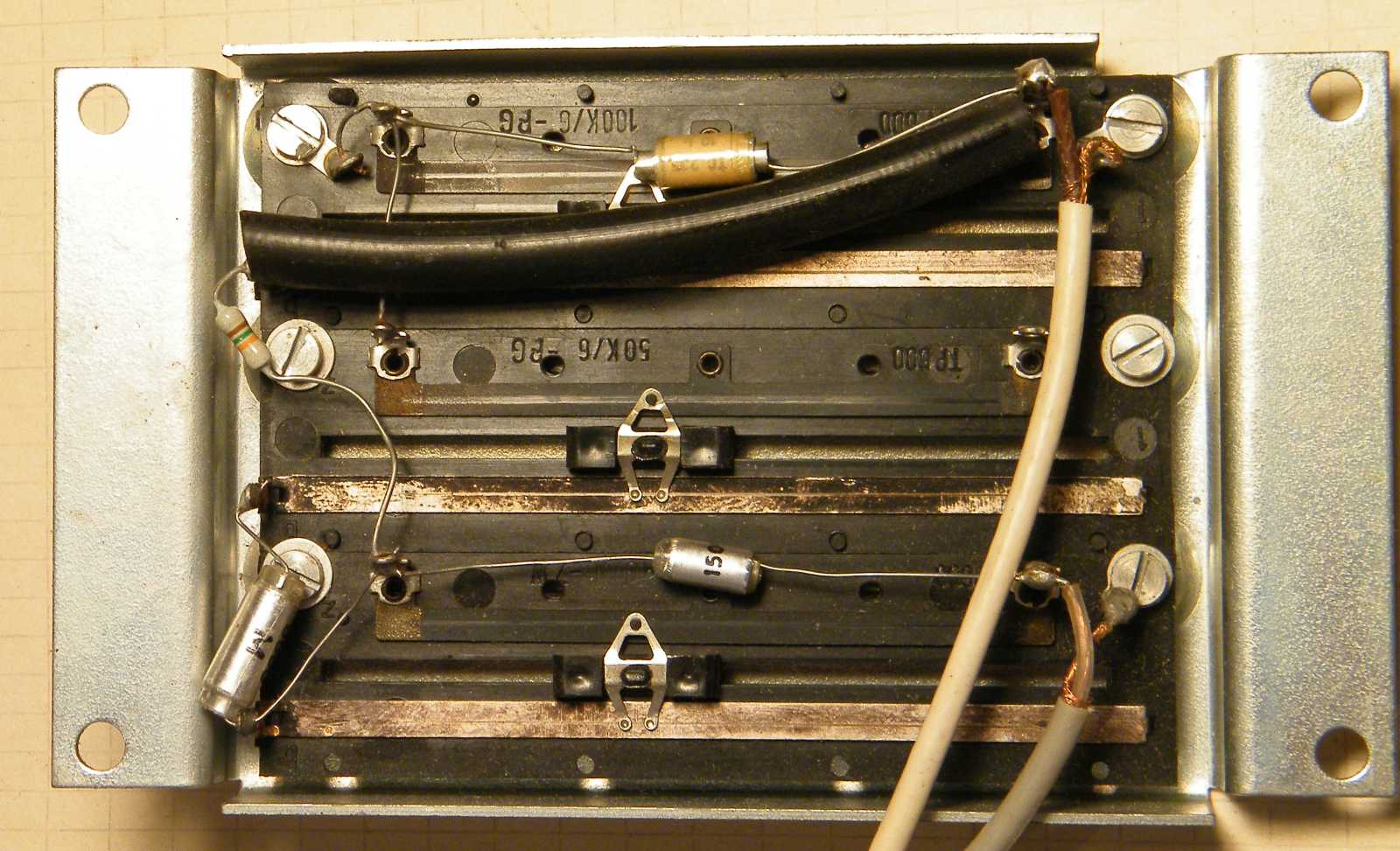

Ez itt a Tesla B100-as magnó potenciométereinek sora.

Az előző képen látható konstelláció két ilyen példányból lett összeállítva. Na most
van a pince rejtekében (jó mélyre elrejtve) egy Tesla B115, amiről sajnos letörtek
a tolópotméterek pöckei. Ha abban is ilyenek vannak, akkor szerintem hurrá!
De persze ha mégsem, akkor marad tovább a dobozban az idők végezetéig.

Ez itt a tokozatlan tolópotméter távol-keleti változata.

Ezek itt mondhatni alacsony felépítésűek.

Miközben ezek ketten kifejezetten nyúlánkak.

Előfordult, hogy annyira rendes voltam, hogy rajta hagytam
a tolópotméteren az eredeti gombját. Ez azért szerencsés,
mert ugye előtúrni hozzá a rávalót a gombos dobozból...

Ennek még a gyári tartója is megvan.

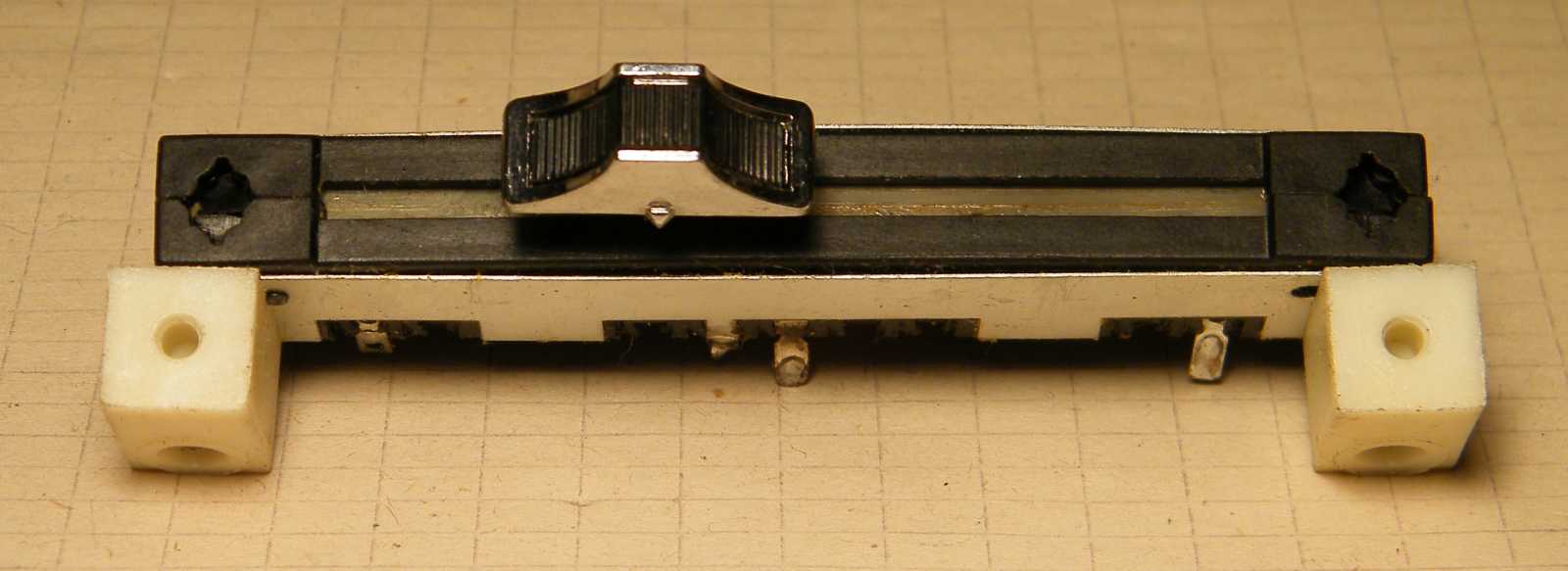

Míg ez a két fehér hasáb amatőr darabnak tűnik.

Ezt csak azért mutatom, mert egy ilyen példányt sikerült elsőre megkaparintanom.
Valószínűleg már többször is elmeséltem, hogy egészen addig tartott az örömöm,
míg csak le nem esett, hogy az eddigi könnyen produkálható egy szem kerek
lyuk helyett, egy (konkrétan persze három) 7 centiméteres hosszúságú,
lehetőleg nyílegyenes rést kell vágnom valamivel az előlapba.
