Commodore C64 tápegység
(trafós doboz)

Ezt a C64-hez való tápegységet Laci szomszédtól kaptam. No persze nem azért
fogadtam be, mintha nem mutattam volna még épp elég tápegységet, hanem
azért, mert emlékeim szerint akad hozzá a pincében egy C64-es
gép is, csak azt eddig még nem találtam meg.

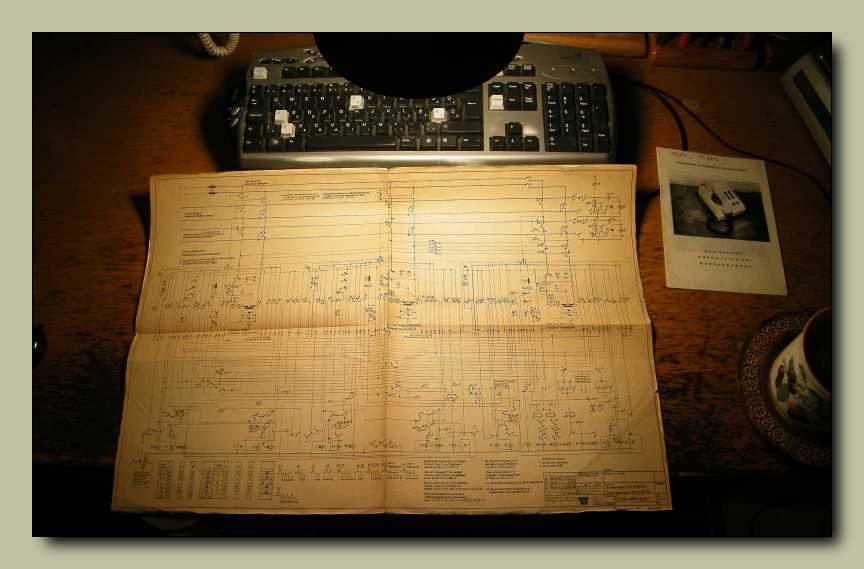

Ellenben a múltkor boncolt tápegységhez tartozó EVA66-os főnök-titkári kisközpont
kapcsolási rajzát azt bezzeg megtaláltam. Nézegettem egy darabig, de annyira
értelmezhetetlen, illetve okafogyott, hogy nem álltam neki szkennelni.





Ennek a cégnek is hogy leáldozott...





Ne használjam, ha sérült a hálózati kábel. Mondjuk sérültnek
nem sérült, csak jelenleg nincs vele mit táplálnom.





9 volt 1 amper váltót tud, és 5 volt 1,5 amper egyent.
Most így hírtelenjébe nem találok számára feladatot.





Ha egyszer ilyen a dugó, akkor a C64-ben biztosan tuchel a tápaljzat.





Sikerült megtalálnom a bekötését. Ez mondjuk akkor fog jól jönni, mikor majd úgy
két perc múlva rámérek, hogy rendben vannak-e a megadott feszültségek.

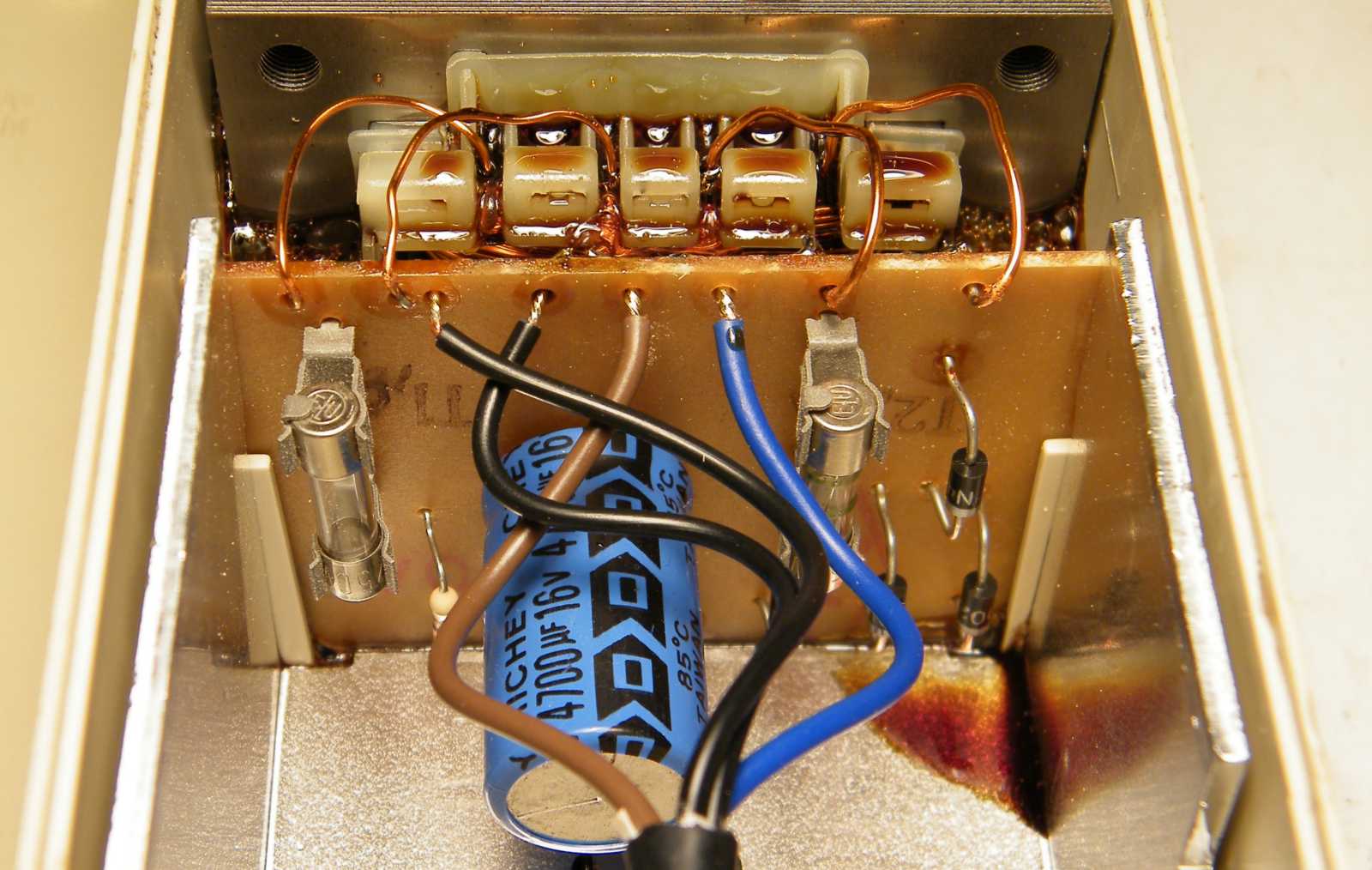

Ez nem lesz valami hosszú cikk, ugyanis olyan szinten vannak beleragasztva
a dobozba az alkatrészek, hogy ezt már csak roncsolással lehetne ennél
jobban megmutatni. Szétverni meg ugye nem szeretném. Legalábbis
addig semmiképp sem, míg csak rá nem próbáltam a számítógépet.





Mondjuk a panelen található alkatrészek nem hajlamosak az elszállásra,
illetve a biztosítékok cserélhetőek, de ettől még nem igazán
tudok lelkesedni azért a beragasztott nyáklapért.





Érdekes lenne belenyúlni a pákával. Persze ez nem feltétlenül szükséges, hiszen
egy kiégett diódát ki lehet cserélni akár úgy is, hogy kicsípem a helyéről
a régit, majd a ráforrasztom az újat a panelből kilógó lábcsonkokra.





A 7805-ös stabilizátor rá van szegecselve a hűtőbordára.
Szerintem a Commodoros fiúk sejtették, hogy jövök!





Egy ilyen rajz például arra is jó, hogy mikor majd szükségem lesz egy
ilyen tápegységre (vagyis soha napján), akkor tudjam, hogy van.





Ragasztó ide vagy oda, azért csak megpróbáltam szétfeszegetni. Az jött
ki eredménynek, hogy ez komolyabb károkozás nélkül reménytelen.





Rendben van, akkor mára csak ennyi volt.





Nem vittem le a pincébe, mert feltett szándékom, hogy felkutatom a hozzá való
számítógépet, és majd azt is jól megmutatom. Illetve nem. Már úgy értem,
hogy semmim sincs a C64-hez. Se magnó, se floppy. Valamint ahogy
így ezt a képet elnéztem, monitor se. Persze a C64-hez nem feltétlenül
szükséges monitor, hiszen megteszi egy tévé is, ami minő csoda, épp oda van
készítve a polcra a tápegység mellé. Ebben az a különös, hogy ez a párosítás
részemről egyáltalán nem volt tudatos. Tudják a tárgyak a dolgukat na!





Na most az lehet, hogy a C64 táp polcon történő állomásoztatását, azt meg tudtam
ideologizálni, no de azt, hogy ezt a vasdobozt miért nem vittem már le, azt azért
nehéz lenne. Mondjuk megpróbálni megpróbáltam, csak mivel nem sikerült,
felkaptam és leballagtam vele a pincébe. Gondoltam ha már ott vagyok,
akkor egy füst alatt utánanézek a C64-nek. Már persze csak azért is,
hogy beszúrhassak ide egy újabb záróképet, amint ott ül a polcon
a C64-es a tápja mellett. Mivel az említett kép nem áll itt, így
kétség sem férhet a kutatásom eredménytelenségéhez...
