Univeka URAV 147 mérőműszer
(mint kortünet)

Szép "kis" bakelit bőrönd. Elárulnám mennyi a súlya, csakhogy elfelejtettem lemérni. Legyen elég annyi, hogy nehéz. Majd jól belenézünk a dobozba, s menten kiderül  a súly eredete. Nem gonoszságból szedem szét, hanem bemutatni. Ugyanis direkt erre a célra vettem.
Egy kissé már le van pattogva a bakelit ház széle. Gondolom nem bántak valami finoman ezzel a műszerrel, mert nem szokott a bakelit csak úgy magától nekiállni töredezni.
A feliratok zöme már hiányzik. Ettől függetlenül persze nagyon szép ez a műszer. Valamint jó is! Meg ergonómikus, szimmetrikus, időtálló, etc etc...
Tükörskálás műszer. Erről bővebben a mérőmű leírásánál.
A lábai nem gumiból vannak, hanem magából a bakelit házból vannak kiképezve, de még így is le van törve az egyik.

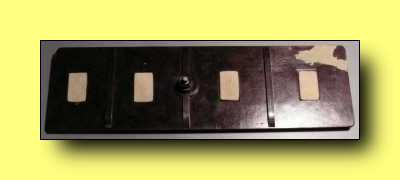

A teleptartó fedele egy igencsak méretes darab. Vajon mit rejthet?

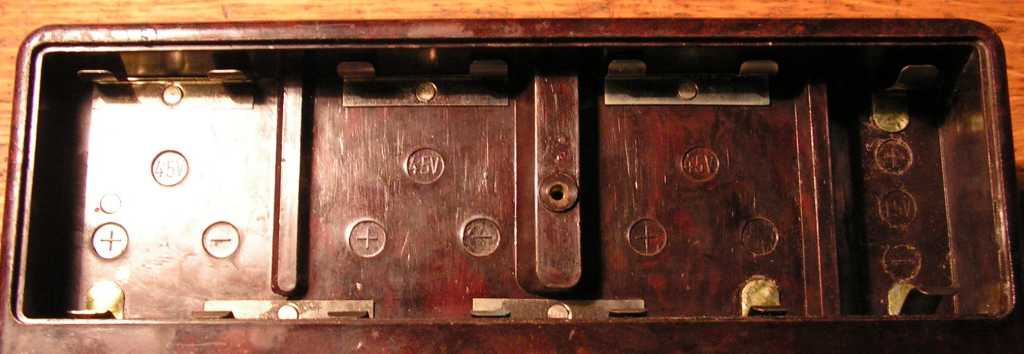

Természetesen a teleptartót. Három zsebtelep és egy góliát kell bele.
Ha kitekerem ezt a négy csavart, akkor elém tárul ez a nem mindennapi látvány.

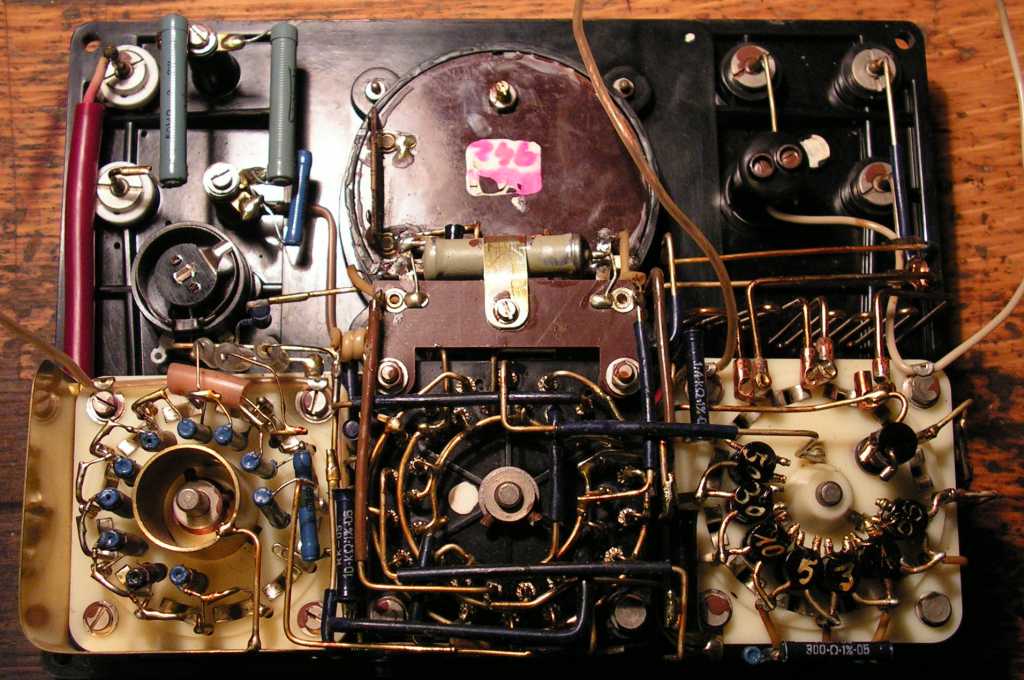

Ez volt a dobozban. Van benne rendesen alkatrész és anyag, no meg rend!
Ezek itt a feszültségméréshez tartozó osztó kiegyenlítő kondenzátorai.
Mérhetetlenül masszív felépítés! Ami képes lenne a lötyögésre, az oda lett csavarozva.
Íme az árammérő rész sönt ellenállásai. Ez nem fog egykönnyen leégni!
Precíz és brutális!
Az üzemmód váltó kapcsoló. Tönkretehetetlennek látszik. Kettesnél vékonyabb drót nincs is az egész műszerben. Ebben a gépben semminek sem változik meg semmiféle paramétere csak azért, mert mondjuk eltelt 40 év.
Íme a feszültségmérő egység osztója, ami körben le van árnyékolva rézlemezzel.
Jobbra az ellenállásmérő nullázó huzalpotmétere látható. Öt kilovoltig mér ez a műszer. Ehhez a méréshatárhoz tartozik a balra látható két ellenállás.
Most látok először 50 Megohmos ellenállást. Csinálhatnék belőle mondjuk egy nagyfeszültségű mérőszondát. Persze nem is oly rég vettem egyet a piacon.
Ez egy vezeték, ami ha nagyon akar akkor lötyöghetett volna, ezért rögzítették.
A nyomógomb hátulján található csavarok kiforgás ellen le vannak festve.
Az előlapi csatlakozó műszercsavarok anyái is le vannak festve. Itt semmi sem fog elmozdulni egy kis rázkódástól!
Jöjjön a páka! Hihetetlen ez a sok vastag drót!
Mindössze néhány mikroampernyi áram megy a műszerhez, az azonban kettes ezüstözött dróton.
A feszültségmérő műszercsatlakozójától árnyékolt kábel viszi a jelet az osztóig. Mivel ez a műszer passzív, ennek elsőre nem sok értelme van, de ha nagyfrekvenciás környezetben mérünk, akkor már igenis jól fog jönni ez a kis plusz árnyékolás.
Néhány kitermelt ellenállás.
Nem csak úgy összeforrasztjuk ám a drótokat, hanem ilyen kis keresztek vannak a kényesebb kötéspontokon.
Kiszedtem a kondikat is.
A mérőműszer hátulról.
Szép is, jó is. Nem szedem szét. Már el is ajándékoztam. Ha mégis bele szeretnél nézni a műszerbe, akkor itt megteheted.

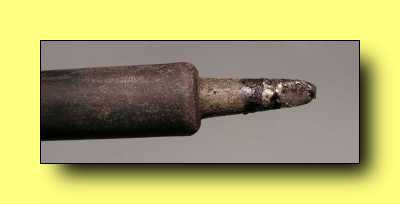

Ezzel a pákaheggyel egyszerűen nem boldogultam. Nem volt benne elég hőmennyiség.
Át is váltottam erre.
A váltóáramú méréshez szükséges egyenirányító. Kuprox vagy mi a neve. A nép a formája miatt egyszerűen csak cserebogárnak hívta.
Ebben a műszerben semmi sincs csak úgy egyszerűen odalógatva. Ha lötyögött volna, akkor kapott egy ilyen tartókát.
A feszültségosztó kapcsolója.
Ezeken a kontaktusokon bármi áram átmehetne. Kontakthiba gyakorlatilag kizárva.
Az üzemmódváltó kapcsoló lecsupaszítva.
Akár még autót indítózni is lehetne egy ilyen kontaktusokon keresztül. A kefék sem akármi kiképzésűek.
A gomb rögzítése se semmi! Ez nem fog leesni.
Valójában komoly küzdelem volt, hogy egyáltalán ki tudjam szedni a helyéről. Úgy volt megépítve, hogy nem lehet, de nem is kell soha semmi okból szétszedni! Most van egy szép gombom. Persze több szép gombom is van.
Ürül kifelé az előlap.
Egy nyomógomb és egy különös mechanika házasítása révén jött létre ez a kapcsoló.
Ezt is elteszem, bár valószínűtlen, hogy bárhová is beépíteném.
Ezek a műszercsavarok valami retro dologba egyszer még biztosan jól jönnek majd.

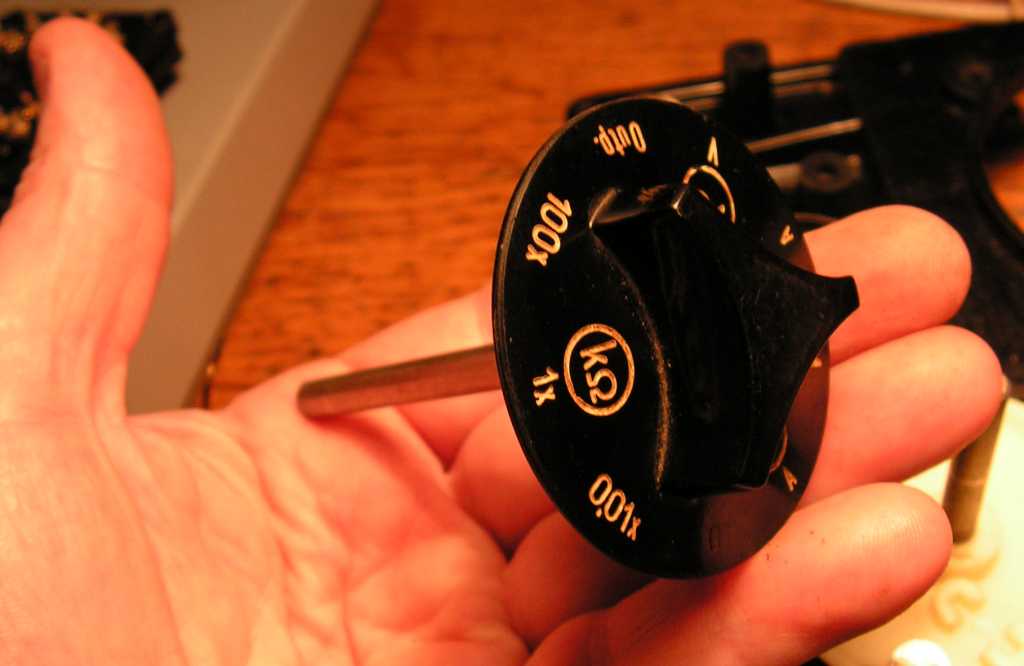

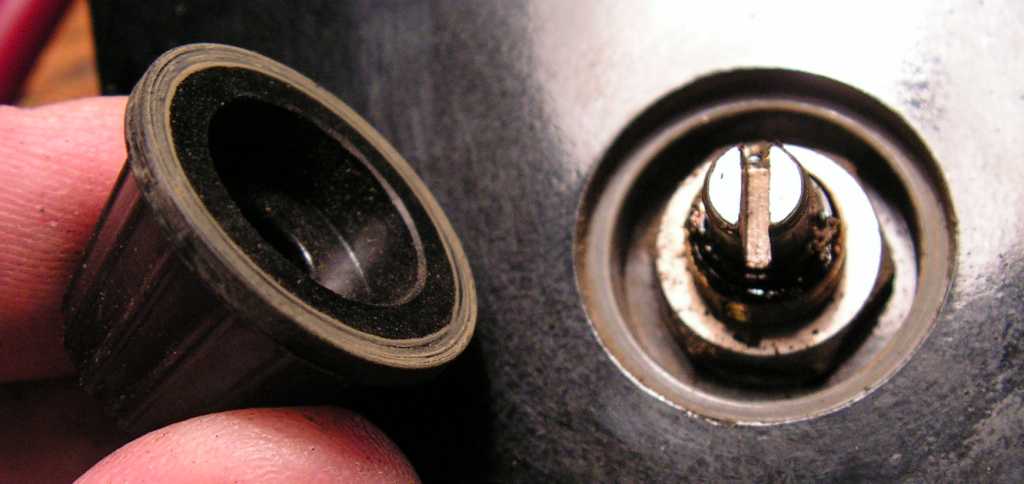

A nullázó potméter és az ő gombja.

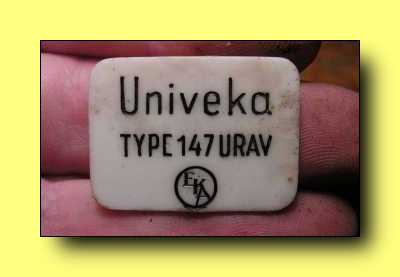

Alul az EKA jel Engel Károly üzemét jelölné, csakhogy azt a államosították. Az EKA márkanév a háború után is fennmaradt, mint Elektromos Készülékek és Anyagok gyára. Még ma is létezik, csak már HOFEKA néven, és többek között "retró"-s megjelenésű közvilágítási lámpatesteket gyárt: monoeka, duoeka... (THX Katona Krisztián)
Nem, nem törött el, hanem komoly erőfeszítések árán sikerült félbevágnom a tengely közepén található műanyag izét.
Árnyékoló lemez, ami arra szolgált, nehogy a közelítő kéz kapacitása elhúzza a mérést.
Hát ezt alaposan szétromboltam...
A bőröndöt elteszem, bár nem tudom minek. Építhetnék bele mondjuk egy...
Ezt a részt kérte valaki, kérem jelentkezzen levélben, hogy elküldhessem.
Van egy UNIVEKA a szekrény mélyén, ami apukám személyes tulajdona. Annyira féltette az öregem, hogy szülői felügyelet nélkül nem is mérhettem vele! Inkább kaptam egy saját műszert, csak ehhez ne nyúljak!
Meglehetősen poros, pedig a szekrényből szedtem elő. Mondjuk nem nyúlt hozzá senki az utóbbi tíz évben.
Ezen még megvannak a feliratok, míg az előbb mutatottról valaki már lepattogtatta a jelölő címkéket.
Az előbb említett 5 kilovoltos bemenet szemből.

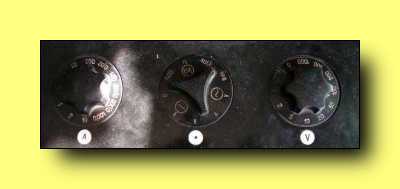

Három gombok, úgymint: feszültségváltó, üzemmódváltó, áramhatár váltó.
Na így néz ki a teleptartó, mikor épp fel van töltve.
Azért nem semmi! 1980-ban kezdtem el dolgozni. Bementem a raktárba és kértem Miklós bácsitól három zsebtelepet, meg egy góliátot. 27 éve nem látta emberi szem ezeket az elemeket. Rájuk mértem egy másik műszerrel. Mára persze már semmi feszültség sem maradt bennük.
Ezeket nem dobtam ki. Lehet visszateszem őket az öregem műszerébe.

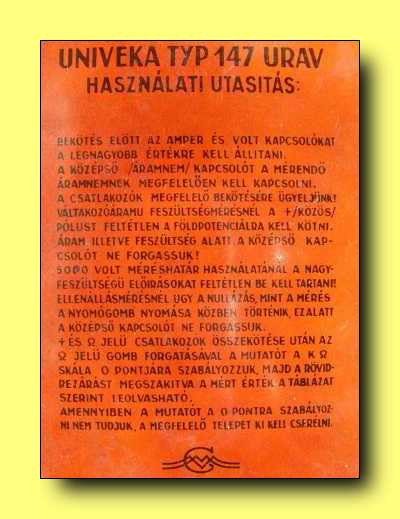

Bekötés előtt az amper és volt kapcsolókat a legnagyobb értékre kell állítani. A középső /áramnem/ kapcsolót a mérendő áramnemnek megfelelően kell kapcsolni A csatlakozók megfelelő bekötésére ügyeljünk! Váltakozó áramú feszültségmérésnél a + /közös/ pólust feltétlen a földpotenciálra kell kötni. Áram illetve feszültség alatt a középső kapcsolót ne forgassuk! 5000 volt méréshatár használatánál a nagyfeszültségű előírásokat  feltétlen be kell tartani! Ellenállásmérésnél úgy a nullázás, mint a mérés a nyomógomb nyomása közben történik. Ezalatt a középső kapcsolót ne forgassuk!  A + és az Ω jelű csatlakozók összekötése után az Ω jelű gomb forgatásával a mutatót a kΩ skála 0 pontjára szabályozzuk, majd a rövidzárat megszakítva a mért érték a táblázat szerint leolvasható. Amennyiben a mutatót a 0 pontra szabályozni nem tudjuk, a megfelelő telepet ki kell cserélni.

Táblázat a különböző méréshatárokban adódó belső ellenállás értékekről. Ezen táblázat alapján bele lehet kalkulálni a mérésbe a műszer belső ellenállása által okozott mérési hibát. Csővoltmérőhöz és digitális multiméterhez szokott ember talán nem is érti...
