Szivargyújtó - USB konverter
(javítás lett volna)

Nem, még mindig nem a tápegységem jön!
Pedig már nagyon itt volna az ideje, hogy végre rendbe tegyem.

A képen látható sárga bigyó egy szivargyújtó USB konverter. Már persze csak
annyiban, hogy 5 voltot csinál a 12-ből. Andris Andris, hogy mindig valami
aprósággal lepsz meg... Mondjuk még tiszta szerencse!
Nagy dolgok már el sem férnének!

Ez a része illeszkedik a szivargyújtó helyére.

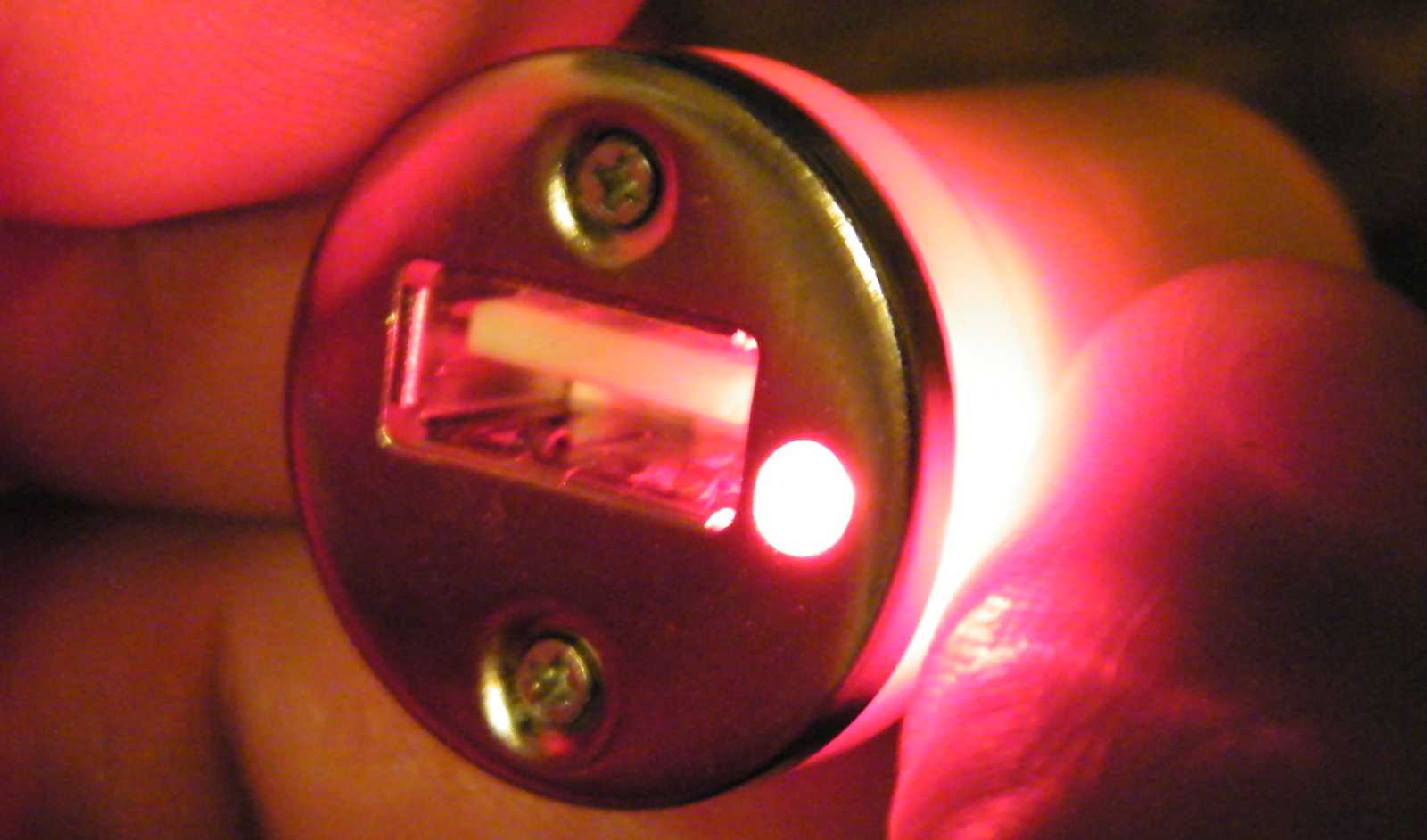

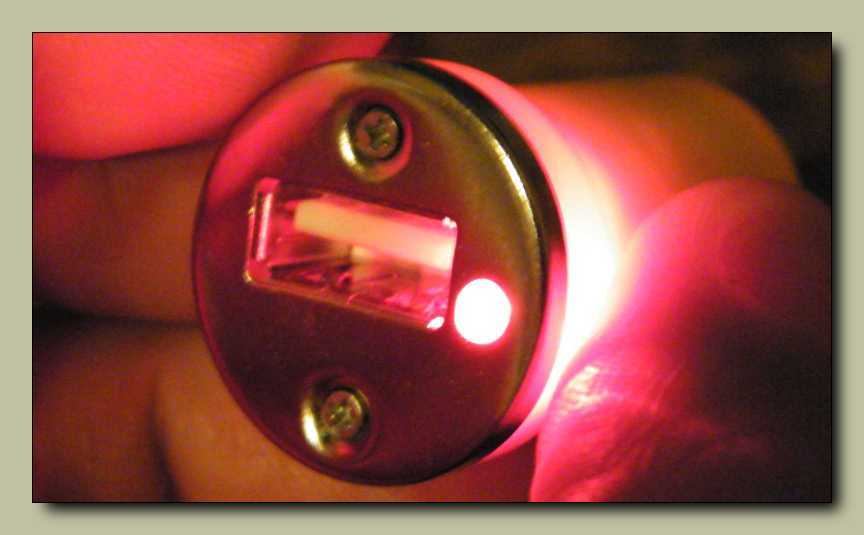

Ide pedig bármi USB eszközt bedughatunk, aminek tápfeszültségre van szüksége.
Tipikusan mobil eszközöket lehet innen tölteni. Persze nem véletlenül került
hozzám. Andris kolléga szerint nem ad ki magából semmi feszültséget.

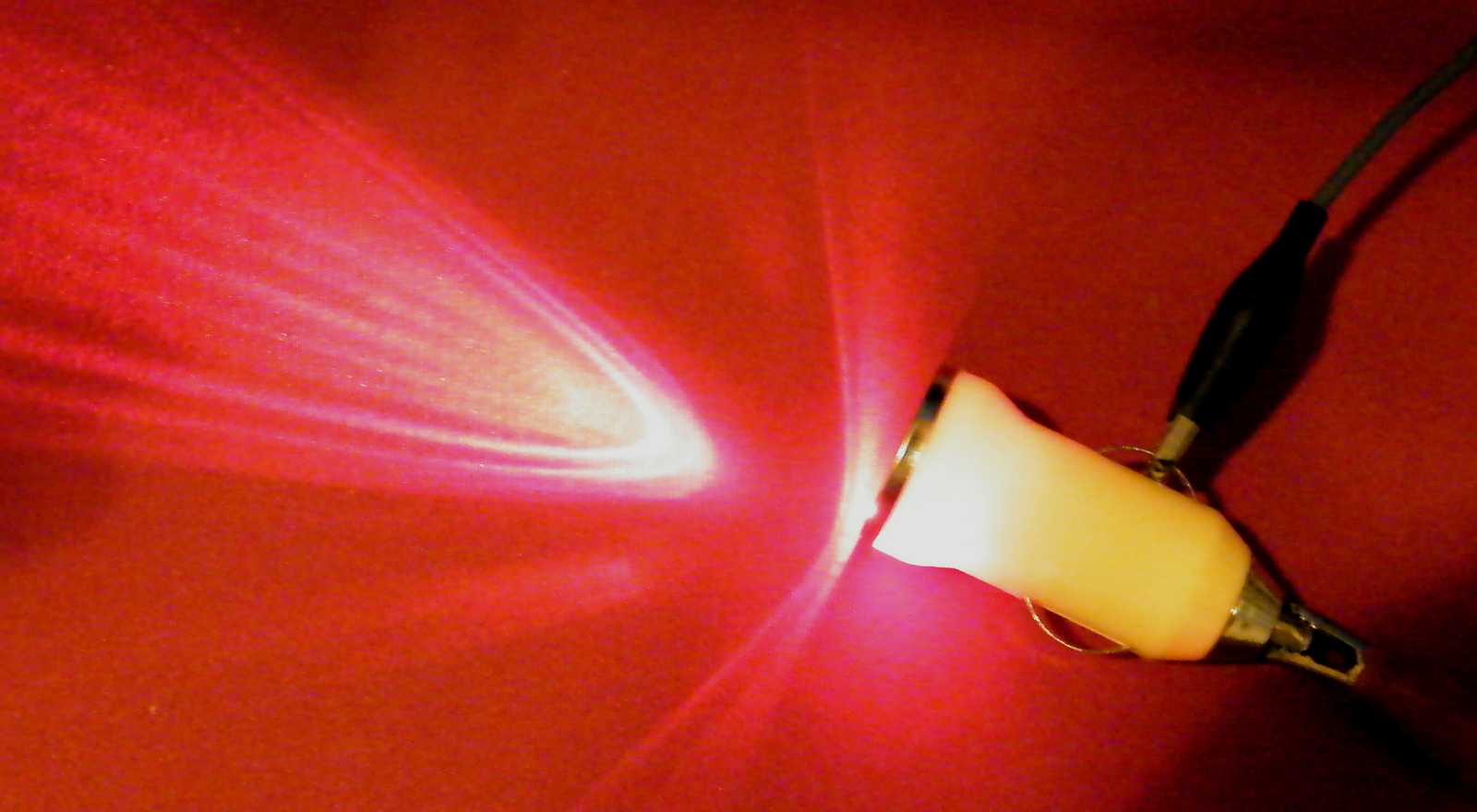

A power LED rendben világít. Már persze ha az a rend (trend),
hogy a valószínűtlenül erős fényével kiveri a szemem.

Nincs az a verőfényes nyári napsütés, melyben ne volna észlelhető ez a fény.
Eddig mondjuk ok. No de mi van este? Kivilágítja az autó belsejét pirossal?

Gondoltam majd én ripsz ropsz rádugok valamit ami eszi is az 5 voltot, meg látszik is.
Az utóbbi idők többszöri rendrakási hullámának köszönhetően már csak ez maradt.
Hogy minek nekem a világítós webkamera? Azt még csak nem is sejtettem, mikor
megvettem a piacon. Utólag persze már könnyű magyarázni, hiszen most is milyen
jól jött, hogy van. Mint a képen látszik (összedugott csatlakozók jobbra), most még
a nagy gépem asztalból kilógó USB toldó kábeléről járnak a LED-ek. Jöhet a próba!

Ha így is jó, akkor mégis mi lehet a baj? Miért nem töltődik róla az iPad?

Az egyik végén két apró csavar tartotta a fém zárókupakot.

A másik vége pedig a képen látható módon menetes.

Tudtam én előre, hogy egy zöld panel lesz benne...

Meglepően ügyes eszköz az MC34063-as kapcsoló üzemű feszültség szabályzó IC.
Kár, hogy ez a modern technológia nekem már kimaradt.
Én már csak megmaradok a 7812-nél...

Tekercs, dióda, kondenzátor. Az IC megrángatja a tekercset, a dióda egyenirányít,
a kondenzátor szűr, illetve pufferel. Ez kérem balta egyszerűnek látszik!

Csuda tudja mi a feszültség szabványértéke az USB aljzatban. Szerintem jó ez így.
Legalábbis kevésnek biztosan nem kevés. Pláne úgy nem, hogy a szétkapott

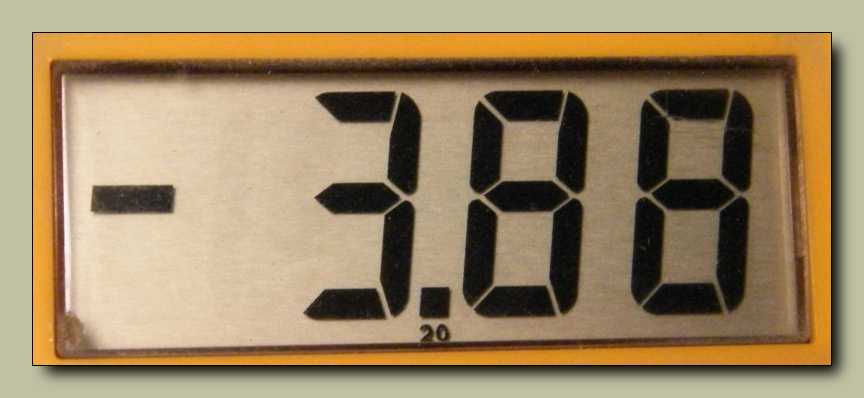

kütyüre ráfogtam egy 20 ohmos ellenállást, s azon mérem a feszültséget.
I=U/R Vagyis 250 milliamper terhelésnél teljesen normálisan teljesít.

Ez a kép egy kakukktojás. Nem jöttem rá, hogy mégis mi a csudát akartam vele.
A kép címe: majd egyszer
Általában célzottan beszédesek a címek, de jelen esetben semmi sem segített.
Itt aztán félbe is hagytam a cikket. Elmentem egy kicsit kádban úszkálni.
Megvan! Majd egyszer felfestem az Ohm törvényt erre a fakockára!

Kipróbáltam a konvertert túlterheléssel is. A 4,7 ohmos ellenálláson 1 ampernek
kellene folynia. Már persze csak akkor, ha bírná szusszal az átalakító.

12 voltról fél amper megy be, szorozva a hatásfokkal, amit a fene se fog számolni.

Hogy kétszeres túlterhelésre lekonyul a kimeneti feszültség, az szerintem természetes.
Mivel semmi hibát sem találtam a szerkezetben, így megjavítanom sincs mit.
Visszavittem. Hogy mi történhetett útközben, az rejtély. A lényeg az,
hogy már töltődik az iPad. Bárcsak minden megjavulna egy kis
hozom-viszemtől... Persze akkor meg hurcolhatnék mindent.
