KORG PSS-50

Az STB-t már láttuk (bár ez egy másik példány). A bokszon ücsörgő festékszóró
gépet még nem láttuk, de ami késik, nem múlik! Haladjak csak szépen sorban,
felülről lefelé. Most az jön ami a zacskóban van. Hogy ezt így elhatároztam
(napok óta rágódtam rajta), rögvest (több órányi előkészület után)
felkaptam a fotómasinát, aztán ahogy kell azonnal...

...és határozottan kimentem a balkonra nappali holdat fényképezni. Aki azt hiszi,
hogy mellébeszélek, az téved! Már persze csak azért, mert melléfényképezek.

Ha sikerül életre kelteni, talán majd kitalálom, hogy melyik gombja mire való.
Gondolom talán mondanom sem kell, hogy nem azért került hozzám, mert tökéletes.
Pedig tökéletes! Tökéletesen halott. Meg sem nyikkan! Azt is tudni, hogy mi történt
szegénykével. Rosszul lett megetetve. Mármint fordított polaritású tápot kapott.
Ha a belső tápegységén kívül más is megégett, akkor ennek annyi. Azt, hogy
a belső táp megégett, azt onnan lehet tudni, hogy a masinának
enyhén égett szaga van. Ez nem egy jó ómen...

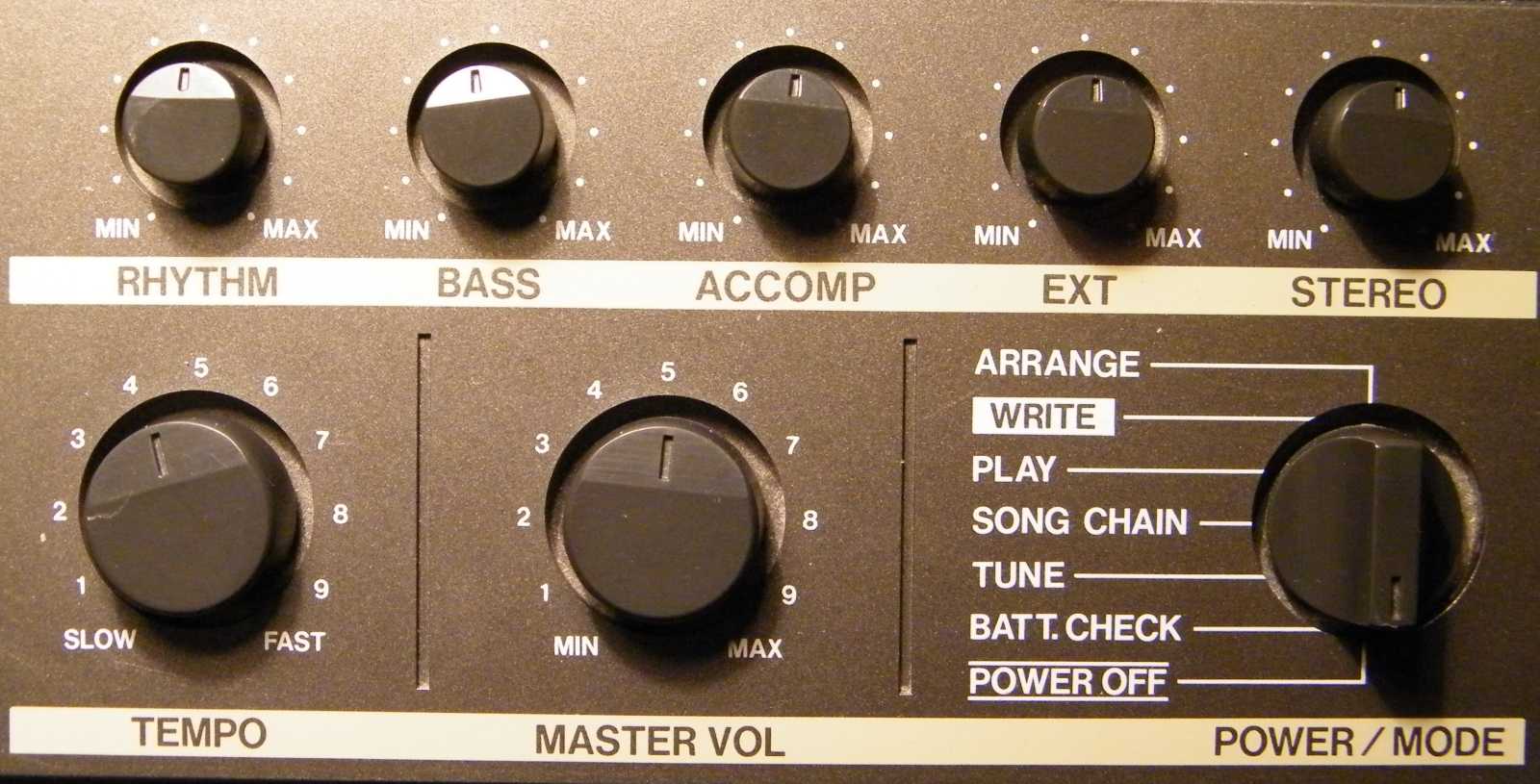

Orgonálni is lehet rajta, ráadásul minden gombnak több funkciója is van.
Azt eddig is tudtam, hogy zeneileg műveletlen vagyok, de azt még
csak nem is sejtettem, hogy ennyire. Mégis mi a csudát jelenthet
a "Maj7" (május hetedike?), illetve az "Aug" (augusztus?) felirat?
A "Maj7" a "major szeptim akkord" jele - nagyszeptimes négyes hangzat.
Az "Aug" az augmentált, azaz bővített hangzat jele. Szóval ezek egyes akkordfajták.
(köszönet a magyarázatért Czakó Dánielnek)

Van egy olyan érzésem, hogyha tegyük fel megszólal, akkor zenei téren ezzel
az izével nem fogok jutni semmire. Mondjuk nem egy kunszt megjósolni,
hiszen az összes eddig látott hangszerrel is pontosan ugyanígy jártam.

Én és az ánglius feliratok...
Persze értem én... A lábkapcsolót kell ide bedugni.

Ez meg úgy néz ki mint valami ajtó, de hiába nyomkodtam nem akart kinyílni.
Ez mondjuk nem is csoda, hiszen miután szétszedtem kiderült, ez csak egy betét.
Vagyis nincs mögötte semmi. (illetve itt van a táp) Se floppy, se bővítő csatlakozó.

Mennyi izé...
A fülest eltalálom, a többi lyuk nem érdekes. A kapcsolókról meg csak rájövök hová
kell őket billenteni, hogy legalább egy kicsit megszólaljon.
No de hol vagyok még attól...

Jobb oldalt felül látszik, hogy miért égett le. Úgy általában a tápcsatlakozók közepe
szokott lenni a pozitív pólus, ehhez a géphez pedig éppen hogy fordított bekötésű
dugasztáp kell. Persze addig nincs gond, míg eltalálja az ember, hogy melyik
géphez melyik tápegység való, de elég csak egyszer összekeverni
a ránézésre azonos csatlakozókat, és máris vége van!

Úgy nézem, korrekt kis gép ez. Jól látható hol kell nekiállni szétszedni.
Semmi patent, csak szép nagyfejű csavarok.

Jól tartanak a gombok, alig bírom őket lefeszíteni. A jobbról belógó szürke műanyag
lapot azért tettem oda, hogy ne rongáljam szét a csipeszemmel az előlapot.

Csak az a szép zöld gyep... Akarom mondani panel.

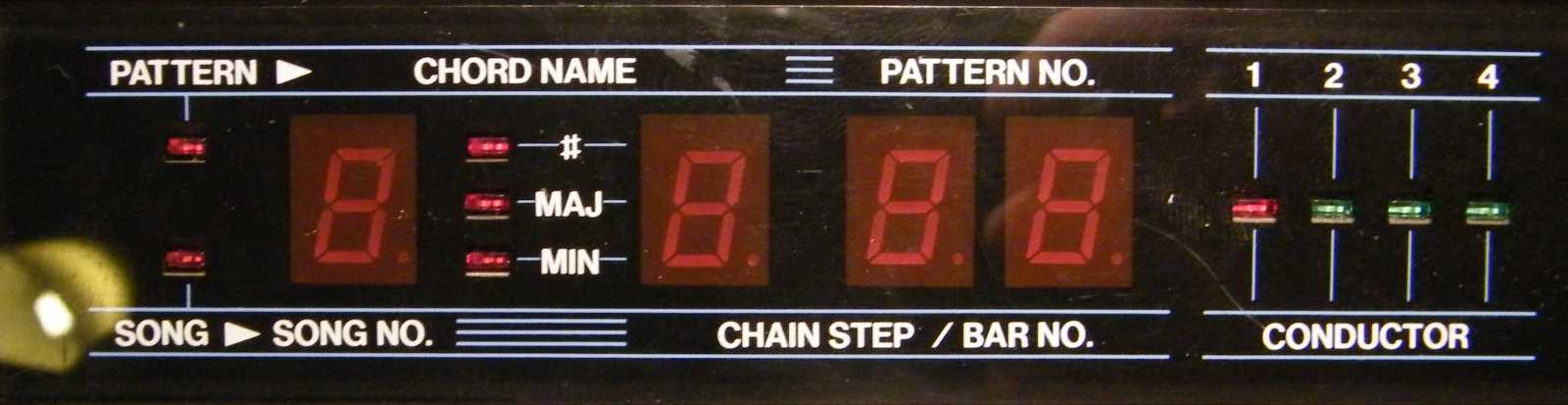

Ezt a részét nem bántom, ezen "csak" a kijelzők meg a gombok vannak.

No de koncentráljak csak a feladatra. Ez itt a tápcsatlakozó hátulról. Itt lesz a hiba.
Ha nem, akkor szegénykém valószínűleg a kukában fogja végezni.

Minek ide soros áteresztő tranyó, ha egyszer ott van a 7806-os stabilizátor?

Már meg is van az égett szag eredete. Szegénykéből kiszökött a működtető füst.

Elvittem a panelt az ablakig. No nem kirándulni mentünk, hanem csak azért,
nézném meg napfényben is. Illetve fényképezem. Mennyivel jobb így...
Múltkor beletekertem az asztali lámpámba egy 200 wattos izzót.
Na most az igaz, hogy egyből jobban láttam, mint ahogy
az is, hogy úgy fűtött, hogy menten ráolvadt a
pofámra a Tesco gazdaságos szemüveg.

Nem fonnyadt csatlakozók vannak benne, mint
úgy általában, hanem szép termetesek.

Ez itt a hónap képe.
Hiába no! Ezernyi dologhoz értek, többek közt a fotózáshoz se...

Ilyen bugyi-rózsaszín ruhás elkót eddig mondjuk még nem láttam, de bevallom őszintén, hogy mikor ma reggel felébredtem, mindjárt megéreztem, hogy ennek épp most jött el az ideje.

Kikerülöm a drótjaimmal a tönkrement tranzisztort,
lássuk ad-e a masina valami életjelet.

Íme egy videó, melyben megszólal a hangszer, miközben a szerző belegabalyodik
a hangosításba, majd csak úgy mellékesen még a világítással is meggyűlik a baja.

A rendes útján hiába adom be a tápfeszültséget, mert a tápcsatlakozó felől merev rövidzárat kapok vissza. Mégpedig azért, merthogy a képen látható (virágmintával ellátott) barna (?) dióda, aki amúgy a fordított polaritású tápfeszültség ellen véd, na az totál rövidzáras. No de ha rövidzáras, akkor hogyan jutott be a fordított tápfesz a dobozba? Nincs mese, vissza kell rajzolni a tápegység rész kapcsolási rajzát. Nem bonyolult dolog az, csak meg kell nézni, hogy az alkatrészek lábairól hová vezetnek a fóliacsíkok a panel másik oldalán.

Kimérem az áteresztő tranyó körüli alkatrészek
értékeit, majd beírom egy kockás füzetbe.

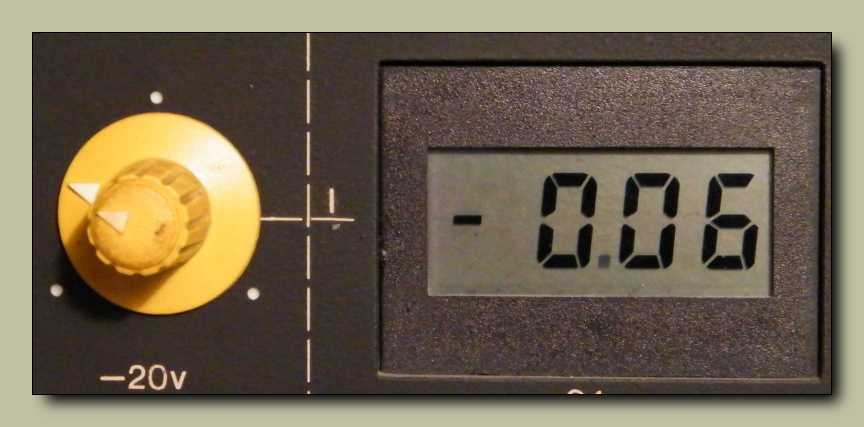

Minek oda az a tranyó, mikor az elektronika mindössze 60 milliampert eszik?
Minek oda az a tranyó, mikor eleve ott van a 7806-os?
No majd én mindjárt kiderítem!

A soros áteresztő tranyó vezérlő lába (bázis) eltűnik valamerre a panel másik sarka irányában. Elég értelmetlen felépítménynek tűnik, míg rá nem jövök, mely problémára megoldás a kipukkadt tranzisztor. Rácsimpaszkodtam a panelra a műszerrel, lássuk mire jutok.

Izgalmas felvétel, melyben a szerző megtalálja a power gombot.
Vagyis azért tűnik el a kiégett tranyó bázisáról induló fóliacsík
valamerre, mert ő hozza a kapcsolótól a "power on" jelet.
Tehát nem a kapcsoló kapcsolja az elektronika által
felvett óriási (60 milliamper) áramot, hanem az
erre a célra beépített tranyó. Jól van ez így...

Azt persze továbbra sem értem, hogyan éghetett el a tranzisztor, mikor az előtte
található párhuzamos védődióda teljes rövidzárban leledzik. Mondjuk
mindegy hogyan történt. Kicserélem a tranzisztort és kész.

Erre a BD234-es tranzisztorra esett a választásom. Ugyanúgy PNP típus mint ami kiégett. Persze a hibás tranzisztorról nem tudtam leolvasni a típusát, ezért egyszerűen logikai (no mik vannak a tarsolyomban) alapon következtettem ki.

A bal oldali dióda jó, a jobb oldali (ezt szedtem ki a gépből) hibás. Csere.

Az R2 jelű ellenállással összeakasztjuk a bajuszt. Nem vezeti annyira az áramot, hogy kinyisson a tranzisztor. Vagyis nem kapcsol be a gép, csak úgy ímmel-ámmal mutat valamit a kijelző.

Kiszedtem az ellenállást. Mérve 33 kiloohmos. Hogy azért nem nyitja ki a tranzisztort,
mert az eredeti darlington volt, vagy mert az eredeti tranyónak sokkal nagyobb
volt a bétája (az újét persze meg sem mértem), az most teljesen mindegy.

Agyalás helyett kicseréltem inkább az ellenállást egy 2,7 kilósra. No de miért éppen 2,7k? Komoly megfontolások után azért választottam ezt az értéket, mert ez a doboz van velem pontosan szemben.

Micsoda szerencse, hogy ennyivel megúszta...
Már el is csomagoltam, mikor rájöttem, hogy kimaradt egy videó a működésről.

Ennek a felvételnek az eredeti verziója olyan jól sikerült, hogy utólag meg kellett ismételnem. Sajnos még többszöri nekifutásra sem sikerült úgy tennem, mintha tudnám kezelni a hangszert.

Ahogy rámolok össze, egyszer csak felnézek a monitorra, miközben orromon
az erősebbik szemüvegem. Ez meg mi? Egyik szoftverre sem hasonlít ami
futni szokott a gépen. Ja? Hogy a tranzisztorkatalógust felejtettem
nyitva? Akkor ennyit mára. Jöhet a záróra!
