5,25" floppy meghajtó
(hogy el ne felejtsük)

   Ennek a hardvernek még az emléke is olyan homályos, mint maga a kép. Mára már a kis floppy is kiment a divatból, nemhogy ez a nagy! Pedig mekkora fejlődés volt a floppy a soros elérésű kazettához képest...
   Mikor még kazettát használtak a számítógépekhez adathordozónak, akkor az un. soros adatátviteli módban üzemelt. Ott voltak a bitek bekódolva a szalagon szépen sorban. Beolvastuk a kazettáról a programot a számítógépbe, szépen sorban bejött az összes bit. Nem lehetett válogatni, mindig az egész anyag bekerült a memóriába.
   Mégis hogyan lehet ezt ennél érthetőbben elmondani? Megvan! Nem volt fájlrendszer a szalagon. Nem lehetett válogatni az anyagok között, vagyis nem látszott mi van a kazettán, csak ha betöltöttük. Beleírni a kazettán tárolt anyagba pedig végképp nem lehetett. A floppy a kazettához képest egy valóságos áldás!





Felülnézet. Persze nem sokat mutat a kép.
Persze az összes többi kép sem mutat valami sokat.
De hát a PC hardver, az már csak ilyen nem különösebben érdekes.





Ezen a fotón valamivel több dolgot lehet felismerni.
Balra az elektronika, jobbra a lemezforgató motor.

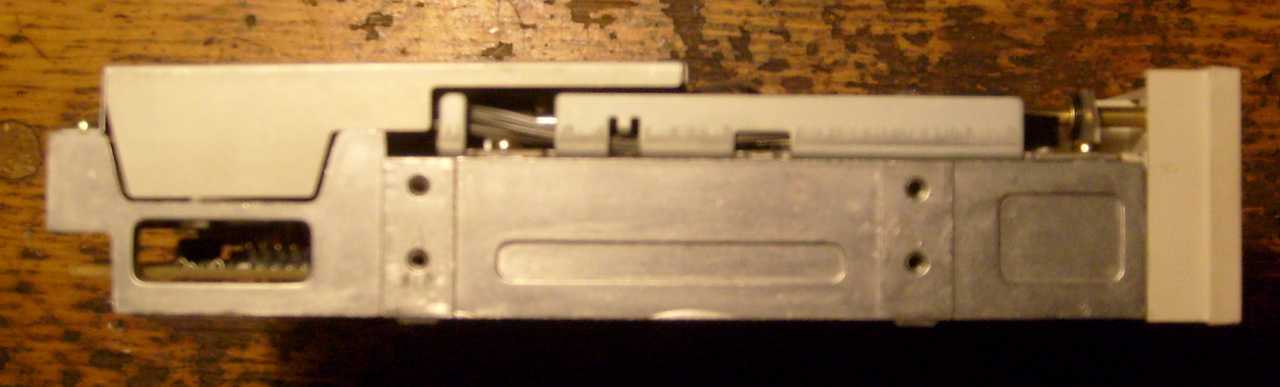

   Oldalnézetből (még ha homályos is a kép) jól látszik, hogy a meghajtónak még alumínium öntvény váza van. Az alumínium öntvény mechanikai szempontból egy nagyon masszív, időtálló dolog. No de manapság ki dolgozik az örökkévalóságnak?





Hátulnézet.





Itt van mindjárt ez a szép kis tápcsatlakozó aljzat.
Ha valakit ez felizgat, ide kattintva megnézheti hátulról is.





Ide kell feldugni az alaplapról jövő floppy kábelt,
aminek a végén egy nyákcsatlakozó van.





   Ez a pici motor mozgatja a fejet a lemezen. A régebbi floppymeghajtókon ennél sokkalta nagyobb motor volt. Valahol van is egy ilyen motorom. Van mellette egy bóvli távirányító is.
   Azt terveztem, hogy infra távirányítós lesz a hangerő szabályzó a QUAD 405-ös erősítőmön. Asztalon, próbapanel szinten már láttam is működni a dolgot, de aztán nem lett belőle semmi. Lehet, hogy az fogott vissza a megvalósításban, hogy olyan pici a szoba, hogy kézzel is elérem a gombot.





Ez a nagy motor forgatja a lemezt.





A motorvezérlő panel mindössze négy szál vezetékkel csatlakozik a floppy elektronikájához. Nem lehet bonyolult feladat rábírni, hogy forogni kezdjen. Részemről persze, ezt még csak meg sem próbálom!





   A meghajtó elején van egy karocska, amivel rácsukjuk a lemezre a fejet és a mechanikát. Szóval nem motor mozgatja, hanem nekünk kell kézi erővel. Valaha minden így működött, még a CD meghajtó is!





Nem egy bonyolult mechanika.







Így azért jobban látszik, hogy mi történik.





Japán is meg kínai is, szóval ennek bizony már a szeme sem áll jól!





Levettem róla az árnyékoló fedelet.




Itt van ez a szép zöld panel, ami nagyon érdektelen.





Ez pedig az író olvasó fej.
Ha lehajtjuk a karocskát, akkor ráharap a fej felső fele a lemezre.





A fejmozgató motor ezen az orsóáttételen keresztül mozgatja a fejeket.





   Kellene valahonnan egy 5,25-ös lemez, amit betehetek a meghajtóba. De mégis mi a csudának tartanék itthon egy 5,25-ös floppylemezt? Tényleg! Vajon mégis mi a csudának tartok itthon egy 5,25-ös floppylemezt? A lényeg az, hogy van. Ott van a jobb sarokban a wincseszter gyűjteményem mellett.





Szép nagy doboz, akkora mint maga a meghajtó.





A lemez fekete műanyag tokban van.
A fekete műanyag tok pedig egy papírtasakban.
10 darab papírtasakos floppy egy újabb műanyag dobozban.





Hatalmas központosító lyuk van a lemez közepén.





Beledugjuk a lemezt a meghajtóba.





Majd rácsukjuk a karocskát.





A fej az ovális lyukon keresztül hatol be a lemezbe.
A fejről leszedtem a nagy fényes fedelét, de így sem látszik jobban.





Ha közel megyek hozzá, akkor közelebbről sem látszik semmi.





Végre valami, amit az én szintemen is fel tudok használni.





Ezt a tengelyt is elteszem, ugyanis van egy fiókom, "kerek dolgok" felirattal.





Íme a fej kiterítve.





Ez pedig a csupasz alumínium öntvény váz.





Hiába töröm a fejem, nem jó ez nekem semmire...

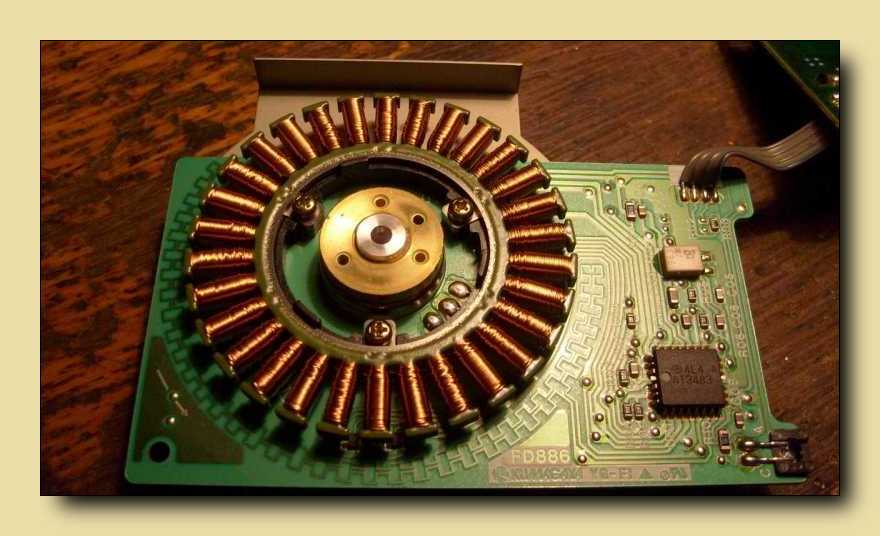

Ez itt a lemezforgató motor a forgórésze nélkül.
Bár nagyon szép, de nem fogom kitenni szobadísznek.





Ez a fejmozgató léptető motor forgórésze.





Ez pedig az állórésze.





Elgondolkodtam az újrahasznosítás lehetőségén, de végül kidobtam az egészet.
