Ugyan volt már a szétszedtemben egy kábelmodem, de most lesz belőle még egy. Ötvenivel, kántálta a cigányasszony a piacon. Az ott egy tápegység, ami ugye hátha jó lesz még valamire. Megnéztem az adatlapját, tetszett, kifizettem. Elkezdtem kihúzni a zsinórját a többi lom alól, a drót végén meg ott volt ez a kábelmodem. Márpedig ez a doboz a másik tartozéka! |
|
|
Van az elején egy marék LED, illetve mint majd mindjárt látni fogjuk, a LED-ek nem is az előlapon vannak. |
|
|
Tudományos Atlanta... A felette látható ábráról nekem a pálmafa jut eszembe, de nem értem miért. Minél jobban nézem, annál inkább nem hasonlít semmire... |
|
|
A matrica adatai számomra érdektelenek. Mindegy... Arra azért felhívnám a kedves előfizetők figyelmét, hogy a modem úgy nagy általánosságban a szolgáltató tulajdona, azért ha kidobjuk, akkor előfordulhat, hogy rajta lesz az ára a számlán! |
|
|
Annyira lyukas, hogy egy kicsit még át is lehet látni a dobozon. Ez hűtés szempontjából nagyon ügyes megoldás! |
|
|

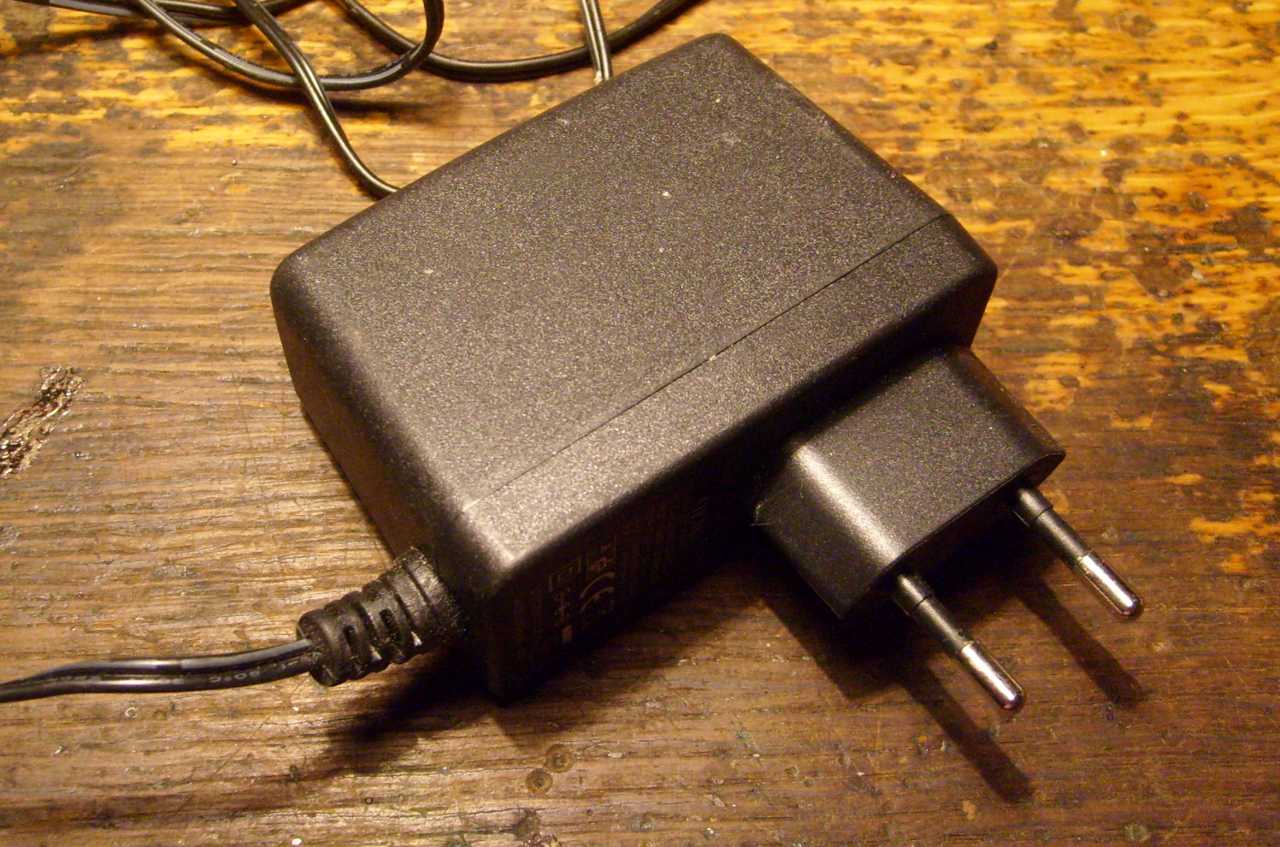

Mintha a régi mobilom, a Nokia 2110-es töltőjét látnám. |
|
|
De minek nekem egy 12 volt 1 amperes töltő? Biztosan járt valami a fejemben (éhező agyrágó bogár), mikor megvettem. Mint azt már említettem volt, az az én egyik fő bajom, hogy mindenben látok fantáziát. A másik meg az, hogy nem csinálok semmit... |
|
|
Bedugtam a konnektorba. Világít. Miért is ne tenné? |
|
|
A gumilábak alá rejtették a dobozt összetartó csavarokat. |
|
|

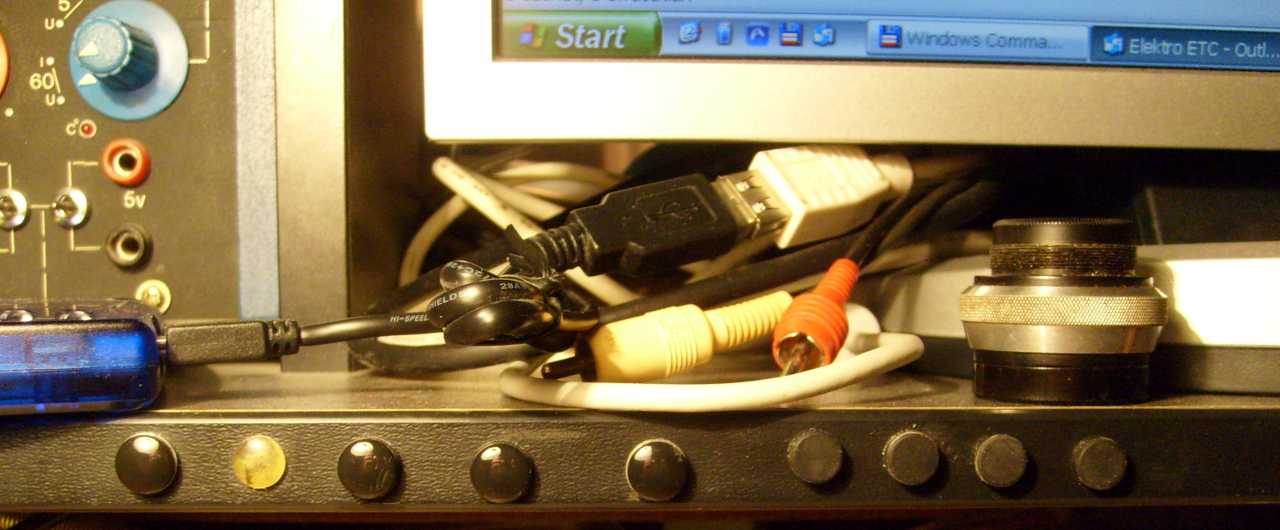

Én az ilyen öntapadós gumilábakat itt gyűjtöm a polc szélén. |
|
|
De jut belőlük a billentyűzetre is. |
|
|
Már megint a csavarok... |
|
|
Ez a fényvezetőnek használt formátlan plexi viszi át a LED-ek fényét a panelről az előlapra. Ügyes! A műanyag bigyula olcsóbb, mintha hosszú lábuk volna a LED-eknek. |
|
|
A panel alja. Kezdetben a nyomtatott áramköri lap fóliás oldalán nem voltak alkatrészek (csak ha valami lemaradt, vagy utólag kellett), de mostanában már rendszeresen vannak. Miért is ne? Jobb a helykihasználás. Javítani meg így is úgy is képtelenség... |
|
|
Alkatrészoldal. Nehéz róla érdekeset írni... |
|
|
Mondjuk itt ez az IC. Ez egy 74HC4052-es, kettős 4 csatornás analóg multiplexer demultiplexer. De ki a csudát érdekel, hogy mi ez? Ha valakit mégis érdekelne, akkor itt az IC adatlapja. |
|
|
A felső négy tüske valami hagyományos méretű alkatrész néhány lába beforrasztva. Az alsó négy hasáb pedig SMD alkatrész. Méretileg olyan picik, hogy én már nem is látom őket. Mint a vakok a Braille írást, egyszerűen csak kitapogatom... |
|
|
Íme a csatlakozók sora. Dugasztáp, két telefon, LAN, USB, és az elmaradhatatlan reset gomb. Minden eszköz amiben program fut, egyszer ki fog fagyni merevre! Sokszor van, hogy a hard reset (power off / power on) nem segít. Ilyenkor csak megkeressük az eszközön a reset gombot, és ha szerencsénk van... |
|
|

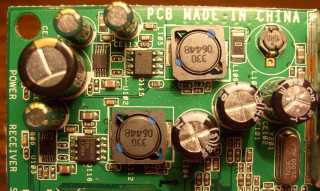

Ez itt a modem belső tápegysége. Hiába az egyenáramú (esetleg már eleve stabilizált) dugasztáp, az érzékeny belső áramkörök stabilabb, pláne többféle feszültséget igényelnek. Ezek a belső tápok manapság mind kapcsolóüzeműek a hatásfok miatt. |
|
|
Mivel ez kábel modem, vagyis az antennakábelhez van csatlakoztatva, ezért kell, hogy legyen benne egy tuner (hangoló fokozat), ami tulajdonképpen egy rádió. Az adatok meg ugye nemcsak befelé jönnek, hanem kifelé is mennek, ezért kell bele egy kis adó is. Ezt látjuk a képen. Mondjuk a rádió alapja, ami egy rezgőkör, vagyis tekercs és kondenzátor, az éppenséggel nem látszik. |
|
|
A kisebbik IC memória, a nagyobbik pedig a Processzor. A feliratból valószínűsíthető, hogy ez egy QUAM modulációt megvalósító eszköz. De részben benne van VOIP és a LAN-t kiszolgáló rész is. Onnan vagyok ilyen okos, olvastam a neten. |
|
|
Na itt vannak azok a tekercsek, amiket az előbb hiányoltam a rádió részből. Persze csak úgy szabad szemmel nem látszanak! A képre kattintva, nagyobb felbontásban is csak alig. Az őskorban (a detektoros rádiók világában), az egyik legszembetűnőbb alkatrész a rádió tekercse volt, most meg alig találtam meg. |
|
|
Oda van írva hogy ez egy LED. Az a kis áttetsző pöttyöcske az. Olyan pici, hogy végül kidobtam a panellel együtt. Mondjuk kiszedni még ki tudtam volna, de beépíteni már nem... |
