Relék
(miért ne)
|
|
Szétszedtem egy diaszinkronizátort, amiben volt egy relé. Hagyományos, vagy reed csöves, ez itt a kérdés! Meg persze az, hogy mégis hova a csudába tettem. Jobbra lent láthatók az átmeneti lomos dobozaim. Itt állomásoznak a bontott alkatrészek, míg a helyükre nem teszem őket. |
|
|
Gondoltam ebben a dobozban lesz a relé. Ezt azért gondoltam, mert ez a doboz volt hozzám a legközelebb, s ugyan miért is kezdenék egy távoli doboz tartalmával? |
|
|
Ebben mindjárt három relét is találtam. Ezek funkciójuk szerint egyformák, azonos környezetből bontottam ki őket. Persze egyik sem a keresett darab... |
|
|
A három közül ez a relé a legérdekesebb, ebbe ugyanis bele lehet látni a sapkáján keresztül. Jól láthatóan hagyományos felépítésű, nem un. reed csöves. |
|
|
Úgy nézett, hogy ki alig van valami a dobozban, de ez persze csak addig tűnt úgy, míg ki nem borítottam a tartalmát az asztalra. |
|
|
Van ebben minden! Kivéve persze a keresett sárga címkés relét... |
|
|
Ez a relé például reed csöves. A reed cső lényege, hogy a kapcsolókontaktus egy üvegcsőbe van bezárva, mégpedig védőgázba, így kevésbé szikrázik, nem ég be, és még csak nem is porosodik. |
|
|
Elővettem egy másik lomos dobozt, amiben már nagyobb darab dolgok vannak. |
|
|
Mint például ez a relé, ami megvan vagy három centi széles! Mindeközben a magassága is majdnem meghaladja az egy centimétert. Benga állatja... |
|
|
Az átlátszó burkolaton keresztül látszanak a relé kapcsoló kontaktusai. Jóféle relé ez, ezzel van tele például a HiFi tornyom előerősítője. Emlékeim szerint egy telefonközponthoz adták őket. Két darab volt egy kis dugaszolható panelen. Minden alközponthoz adtak néhány ilyen panelt, én meg szépen összegyűjtögettem őket. |
|
|
Végre meglett a szétbontandó relé! |
|
|
Csakhogy a szétbontására nincs semmi szükség., ugyanis a fenekén benézve, az átlátszó műgyantán keresztül jól látható, hogy reed relé. Vagyis ezt pusztán kíváncsiságból nincs értelme szétszedni. Egy tekercsben üveg csövecske, szóval semmi érdemleges, vagy bemutatandó. |
|
|
Viszonylag gyorsan megtaláltam a relét, hiszen alig szedtem ki a dobozból néhány dolgot, és már elő is került. |
|
|
Valamiért felül volt egy csomó potméter, amiket egyből különraktam. |
|
|

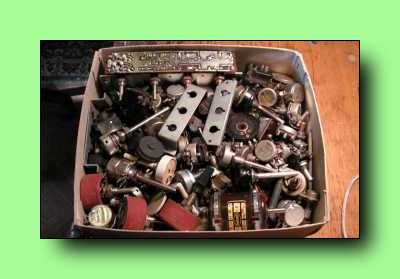

Illetve elővettem az egyik potméteres dobozomat, majd beszórtam őket a többiek közé. |
|
|
Hogy nehogy félbemaradjon a dolog, ha már egyszer ennyit dolgoztam vele, szétszedem mondjuk ezt a picikét. |
|
|
Hopp! Már le is haraptam a kalapját. |
|
|
Így már jobban látszik a tartalom. Ez egy finommechanikai műremek! |
|
|
Kihajtogattam az érintkezőit. Nem állítom, hogy ennek a tettemnek sok értelme volt, de hát nekem sincs sok... |
|
|
A jobb oldalát húzta magához az elektromágnes, mire fel a bal oldala mozgatta az érintkezőket. |
|
|
Kifeszegettem a tekercset a tokjából. Ez olyan kis picike, hogy ezt biztosan manók gyártották. |
|
|
Ezen a részen záródott a mágneses kör. Olyan pici, hogy alig lehet lefotózni. Úgy kell nekem! Majd legközelebb kétszer is meggondolom, hogy nekiálljak-e valami ennyire aprót szétszedni. |
|
|
Hát ebből nem sok maradt... |
|
|
Na itt van ez a másik gyönyörűség. Szétszedjem? Nem kérdeztem ám komolyan... |
|
|
Hopp! Már le is jött róla a sapkája. Ez mondjuk patentos volt, vagyis nem volt ráragasztva, mint ahogy az előzőre. |
|
|
Ezt már szeretem! Mármint azt, hogy a bekötési rajzot szépen rányomtatják az alkatrész aljára. Valósággal öröm egy ilyenhez panelt tervezni! |
|
|
Ez a tömzsi "T" betű szerű alkatrész tartja a helyén a mozgó részt. |
|
|
Miután kihajtottam, el tudtam emelni a helyéről. |
|
|
Ez éppen olyan, mint a kettővel ezelőtti kép, azonban a figyelmes szemlélő észreveheti, hogy levágtam a relé lábait. Még jó! Kicsit nem néztem oda? Mindjárt azt láttam a szemem sarkából, amint éppen el akar szaladni! |
|
|
Miután levágtam az óngombócos lábakat, már ki lehetett húzni az érintkezőket az alaplapból. Olyan picik az érintkezők, hogy alig lehet őket látni. Van az előerősítőmben egy kontakthibás relé ebből a típusból. Szerintem csere lesz belőle, nem pedig javítás... |
|
|
Jól láthatóan lapos kiképzésű a mágneses kör. |
|
|

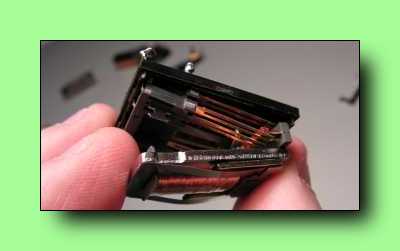

Gondoltam leszedem a tekercset a vasról. No de miért is tennék ilyet? Illetve megpróbáltam, csak nem jött le. |
