19k2-es modem
(egyrészt a doboza miatt, másrészt hogy ilyen is legyen)
|
|
Ez nem egy szokvány bolti modem, hanem ez egy un. ipari eszköz. Mindenféle cégek adatátviteli igényeire lett kitalálva. Maximális adatátviteli sebessége 19k2, szóval nem egy mai darab. |
| Így néz ki hátulról. Tulajdonképpen nem mindegy? A belseje gyakorlatilag használhatatlan, viszont a doboz az jópofa, könnyen használható, akarom mondani újrahasznosítható. Ej ha egyszer végre csinálnék is valamit, akkor már lenne mibe beszerelnem... |
 |
 |
Íme az adatlap. Minden fontos adat rá van írva. Valódi német gyártmány, vagyis ez még nem Kínában készült, mint mondjuk manapság minden. Hogy a hálózati frekvencia tűrését miért kell megadni, azt mondjuk nem értem. Ez az adat ugyanis a világ minden táján van annyira fix, hogy lényegtelen legyen. Mindenesetre az azért látszik, hogy mindegy neki, hogy 50 vagy 60 hertzes a hálózati frekvencia. Szóval van belül tartalék. Készül (erős túlzás) egy méréssorozat abban a témában, hogy az általam elérhető (mindből van itthon) ADSL modemek milyen mértékben képesek tolerálni a hálózati feszültség csökkenését. Gyanús, hogy egyes igencsak távoli végpontokon nemcsak a telefonközponttól van távol a modem, hanem az erősáramú trafóháztól is. |
| Hurrá! Csavar!
Jó jó, tudom... Kezdek unalmas lenni...
A sárga matricát percekig bámultam, mire rájöttem, hogy mit akar ábrázolni.
Jobbról benyúl egy kéz ami át van húzva. Ez a piktogram kiötlője
szerint azt jelenti, hogy ne akarjuk kivenni a csavart a helyéről. Amúgy nem
is lehet, mert kitekerve sem esik ki, hanem ott marad a doboz aljában. Ez egy
olyan szép megoldás a csavarok elvesztése ellen, hogy teljesen kiment a
divatból. Valójában a sárga piktogram ESD (Electrostatic Discharge) érzékenységet jelöl. (THX Leto) Vagyis ha elektrosztatikusan feltöltődve tapenoljuk a doboz belsejét, akkor a doboz lelke (processzor és társai) el fog halálozni. Ha benyúlunk az alant látható sárga lapocska alá, akkor pedig nekünk lesz végünk. |
 |
 |
Ez van belül. Mint már többször is említettem volt, csak egy zöld panel. Ez egyszerűen unalmas. Kénytelen leszek legközelebb valami érdekesebbet szétszedni. Legyen mondjuk, legyen mondjuk... egy Univeka? Abban csak nincs zőőd nyáklap! Az a sárga lapocska amúgy a hálózati feszejes részre van rácsavarozva. Ha már kinyitottad, ha már belepiszkálsz, ha már nem húztad ki a konnektorból, azért még nem kell belehalni a történetbe. A japán magnók életveszélyes belső felépítésének tükrében ez egy igencsak furcsa európai gondolkodásmód. |
| Ez aztán az igazi modem! Ennek aztán valódi műszerfala van! Ezen aztán vannak LED-ek rendesen! Ha mást nem is, de ezeket például ki lehet termelni a dobozból. |
 |
 |
Mit LED-ek! Ez bizony nemhogy LED, hanem egyenesen egy hétszegmenses számkijelző! Méghozzá három digites! Nemhogy majd a szoftver, hanem maga a modem írja ki az adatátviteli sebességet. Na ez nem szokás egy kommersz asztali modem esetében. |
| A panel másik oldala. Nem sok hasznosíthatót látok rajta. Talán a hálózati trafó, esetleg néhány kondi, no meg a LED-ek. Szét se nagyon lehet szedni apróbbra. |
 |
 |
Hibabejelentés a hálózati trafón. Ezek a modemek amúgy nem hagyományos telefon vonalon lógtak, azaz nem telefonközpont volt a drót másik végén, hanem egy direkt adatátvitelre való központ. A papír fecni arról szól, hogyha újabb központra van kötve a modem, akkor a D2-es LED nem fog világítani. Jó ez, mert szereléskor nem keressük a nem is létező hibát. Egy apróbb vasgolyó azért csak beesett a logikai fogaskerekek közé, ugyanis ki fog belenézni a modembe elolvasni ezt a papírt? Mert ugye a szerelő az biztosan nem! |

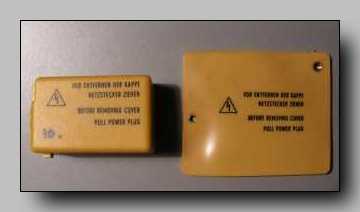

| Ez a két sárga valami véd minket attól, hogy beletapenoljunk a hálózati feszültségbe. Persze akinek csavarhúzót adott az Úr, annak semmi akadály sem gördülhet az útjába a mennyországba vezető úton! Ha meg mégis? Na akkor ott a csavarhúzó! |
 |
 |
A hálózati kábel ide volt csatlakoztatva. Hogy hol jött ki a dobozból eredetileg, azt mondjuk nem tudom. Nem látni semerre a kábel kivezetésének helyét. Ezen kívül pedig nincs más hálózati csatlakozási lehetőség. Lehet, hogy a hálózati táplálás csak egy opció? Lehet, hogy ez a modem távtáplált? Majd rákérdezek az illetékes kollégánál. Mindenesetre ami ezen a képen látszik, na az aztán szigorúan tilos! Soha de soha ne vezessünk hálózati feszültséget műszerzsinóron! Ez ugyanis a rövidebbik út a másvilágra... |
| Ez a drót másik vége. Nem szabad banándugót dugni a konnektorba! Nem erre lett kitalálva! Ugyanis könnyen hozzá lehet érni a fémes részekhez. A 230 voltos hálózati feszültség pedig kisebb érintésre is akkorát rúg, hogy kiugrik a hajadból a dauer! És akkor még olcsón megúsztad egy újraondolálással... |
 |
 |
Kapott a doboz áramot, majd rászóltam, hogy tessék neki világítania. S lőn világosság. Először nagyon ragaszkodott ehhez a 9,6-os kiíráshoz, de aztán addig-addig nyomkodtam, míg végül sikerült más egyéb karaktereket is a kijelzőre varázsolnom. |
| Ezekkel a gombokkal lehet manipulálni a dobozt. Ez sem szokás egy hagyományos modemen. Általában semmiféle külső beavatkozó szerv sincs rajtuk. Persze mindenre van ellenpélda. Egyszer láttam (és majdnem meg is vettem) a kukáspiacon egy egészen varázslatos modemet. Szóval némely modemen volt egy DIP tokos kódkapcsoló, vagy egy takarólemez mögött pár jumper. Ne ezen az említett modemen viszont körbetekerhető kódkapcsolók voltak. Pilótavizsgásnak nézett ki a kezelése! |
 |
 |
Ezekből a LED-ekből nem sok kezdett világítani. Ez persze nem is csoda, hiszen nem látja a modem a központot. |
| Sikerült elérnem a "-1.1"-es beállítást. Adatátvitelnél a negatív előjel azt jelenti, hogy nemhogy nem lesznek átküldve a bitek a felépült kapcsolaton keresztül, de ha lassan is, de még a meglévőkből is eltökít egy nagy csomót a modem. |
 |
 |
PEP Mivel a kijelző csak három digites, ezért csak három betűs szavakat tud kiírni. No persze akár görgethetné is a szöveget, csak ugye ez egy régi modem. Szóval a "PEP" azt jelenti, hogy melege van, szomjas és kér egy Pepsit. Vagy éhes és pepperónis pizzát szeretne? Csuda tudja. Nem értek én modemül... |
| UPO, illetve UP0. Ez a kiírás pedig azt jelenti, hogy a modem megharagudott rám, mert összevissza nyomkodtam a gombjait, ezért "UP" azaz fel "0" azaz nulla bitet fog tölteni. |
 |
 |
Ez a papír a dobozra van ragasztva, mégpedig belülről. Ez egy komplett programozási leírás. Szóval akkor mégiscsak szokás volt kinyitni ezt a modemet. De miért nem kívül van ez a szöveg? Mindenesetre érdekes megoldás. |
| Itt eredetileg volt egy 10-es sorszámot tartalmazó cetli. Mivel más irányba nem tudtam tovább bontani, ezért lerántottam a leplet. Vajon mit lehet csinálni ezen a csatlakozón keresztül egy PC-vel? Ha nem felejtem el, akkor ezt is meg fogom kérdezni. |
 |
 |
Kicsit poros volt a modem belülről, kívülről pedig még egy kissé ragacsos is, ezért gondolkodás nélkül bevágtam a csapba. Jól elvan az éppen szétszedtemesülő (új szót alkottam) Videoton TV távirányítóval az ultrás vízben. |
| Akár ki is dobhattam volna az egészet a kukába, de az nem is én lennék. Megszárad, összerakom, majd jól eldugom valahová. Mert ugye egyszer még jó lehet a doboza valamire. |
 |
 |
Mindeközben a párom egy macskával szórakozott. Ez eredetileg egy csupasz kerámia színű perselymacska. Ugye milyen csúnya volt csupaszon? Bezzeg most! Szóval nem egyedül vagyok hülye, segít a család. |
| Adtam drótot az asszonynak, s lám mit tett vele! Kicsit horrorisztikus a látvány, de azért látszik, hogy egy baba lesz belőle. Majd beszámolok róla ha elkészült. |
 |
