Fém és vezeték kereső kézi készülék
(egyszerű)

Most, hogy ilyen szépen összerendeztem a szétszedésre váró lomokat az asztalom
feletti polcra, már fel sem merek nézni! Ülök itt rémülten, és csak pislogok
laposan. Aztán időnként erőt veszek magamon, lekapok valamit
a polcról, és jól megbökdösöm a csavarhúzómmal.

Ma neki nem volt szerencséje. Amúgy tényleg nem, mert azt hittem, hogy beakadó
pöckös, de csavaros volt, én meg addig-addig erőltettem, míg a végén eltörött.

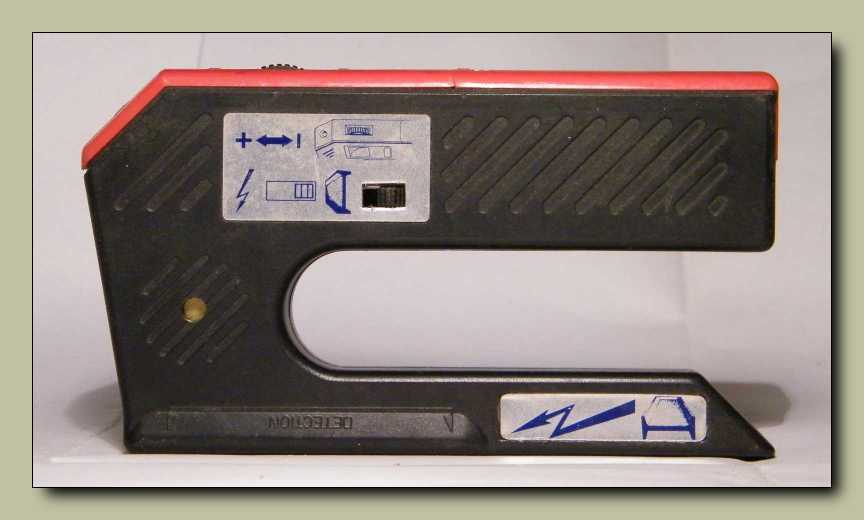

Bevallom őszintén, hogy az ábrákat csak utólag néztem meg. A bal oldali villám
a feszültséget jelenti, míg a jobb oldali stilizált síndarab a vasat.
Ezt a kettőt lehet vele megkeresni belül a falban.

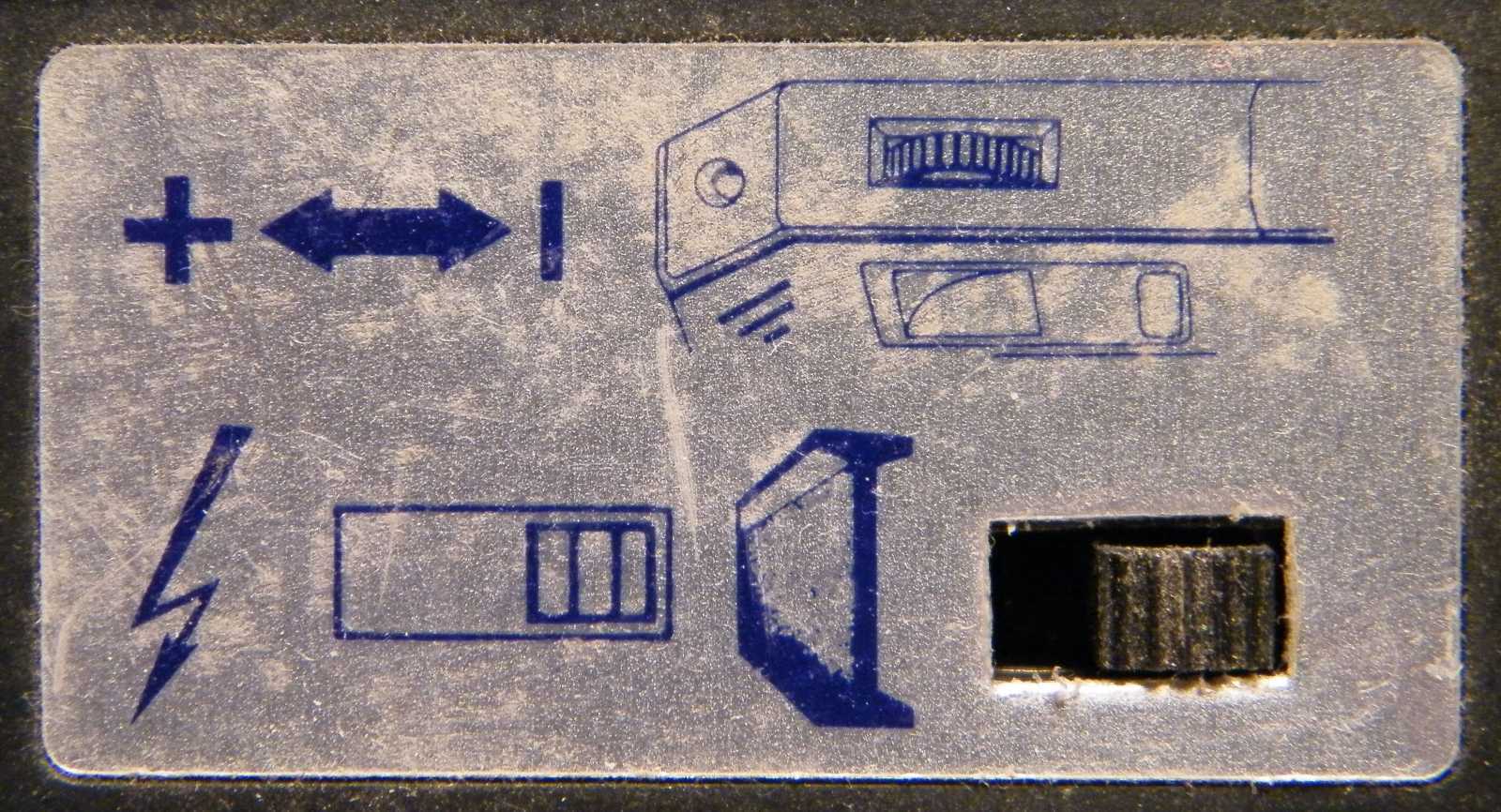

Elsőre rájöttem, hogy a felső ábra azt jelenti, hogy a forgatógomb az érzékenység
szabályzó. Az alsó ábra megfejtése viszont már nem ment ilyen könnyedén.
Percekig merengtem azon a kérdésen, hogy: Mégis mi a csudának van
berajzolva a villám és a sín közé egy PC? Végül persze rájöttem,
hogy az nem egy PC, hanem egy a kapcsolót ábrázoló rajz.

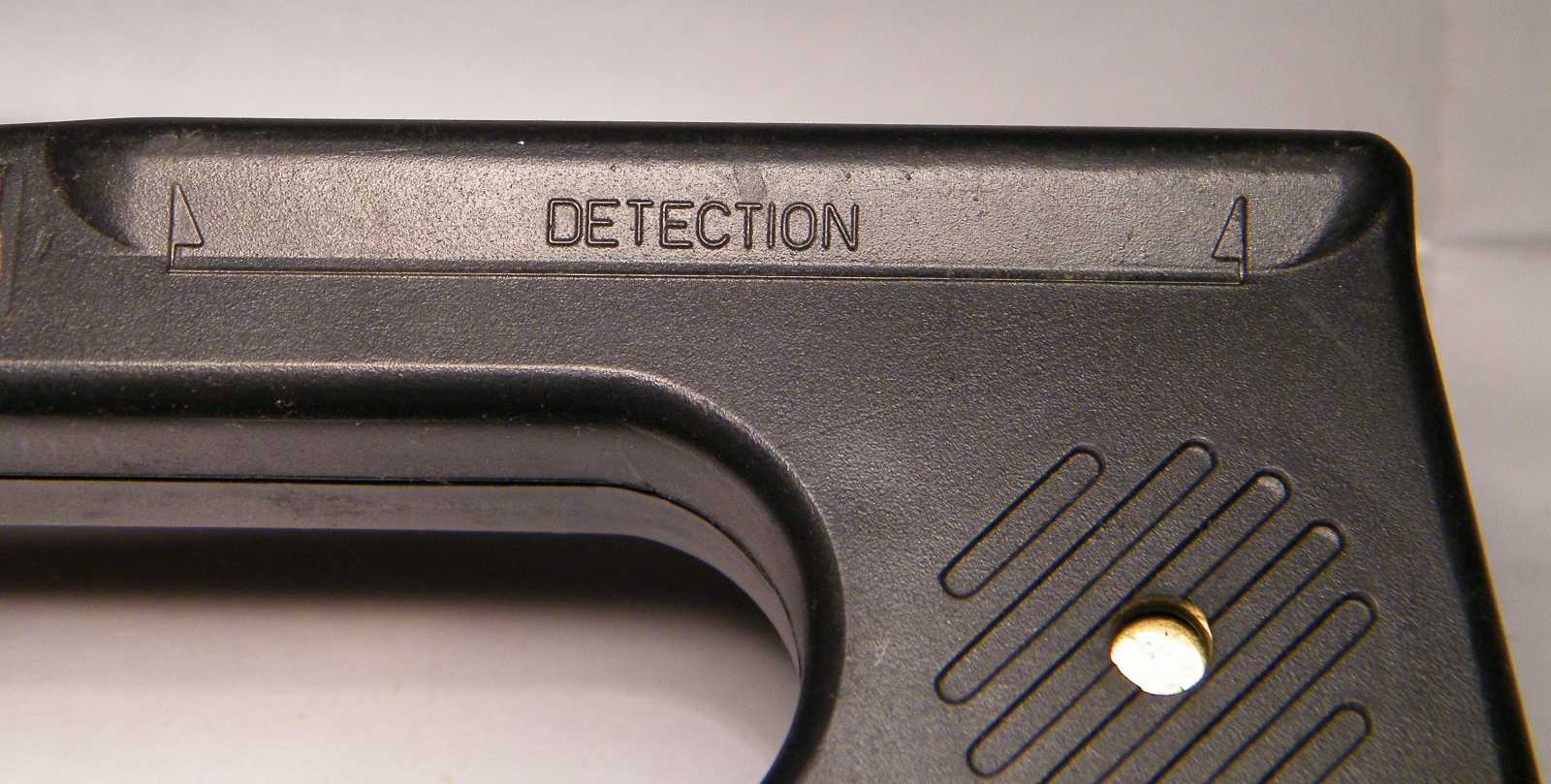

A "DETECTION" annyit tesz, mint érzékelés. Vagyis azzal a részével kell keresni.
Jobbra lent az a fényes folt, az a csipogó membránjának lyukon kilátszó részlete.

Én szeretem a piros fekete színösszeállítást. Ellenben a kollégák nem szerették ezt
a készüléket. Ha szerették volna, akkor rendeltünk volna belőle, hogy legyen
raktáron. Érdekes, hogy nem kellett, pedig mikor ezt próbának hozták,
akkoriban a telefonszerelők azért még fúrtak lyukakat rendesen.
Márpedig fúrás előtt nem árt tudni, hogy van-e a falban vas,
illetve áramjárta vezeték. Mondjuk az igaz, hogy én sem
használtam ilyet soha, pedig amúgy szeretem az ilyen
kis munkasegítő okosságosan elmés szerkezeteket.

Ezzel a gombbal lehet szabályozni az érzékelés érzékenységét.

Ugyan elsőre úgy néz ki, mintha ez a készülék megúszta volna az elem bent
felejtés okozta károkat, azonban az elem csatlakozó papucs árnyékban
megbúvó másik érintkezőjének zöldes színe nem jelent semmi jót.

Ahogy a minap boncolt másik apróság, úgy ez is kap egy új papucsot.

Mivel sajnos csak utólag értelmeztem a táblácskán a képeket, ezért
nincs mit csodálkoznom, hogy nem igazán értem a működését.

Mindössze ennyi van a dobozban.

Mint azt már korábban említettem, mivel úgy gondoltam pattintós,
ezért már eleve nem is kerestem a dobozt összetartó csavart.
Ezen okból persze kiszakadt szegény felöntés a házból.

Mondjuk az egy jó kérdés, hogy miért kell eldugni a csavart.
Ráadásul az nem is alufólia, hanem vastag lemez.

A ferritrúdra készült tekercs, illetve a még előtte elhelyezett nyáklap az érzékelő.
A panel, mint egy darab drót (antenna), érzékeli az áramjárta vezetéket.
A ferrites tekercs pedig elhangolódás alapon a falban lévő vasat.

Gondoltam ha már itt vagyok, csak kihajtom a panelt a helyéről.

Tranzisztorok, ellenállások, diódák és kondenzátorok.
Mondhatni nem egy agyonbonyolított szerkezet.

Ha előbb nekiállok értelmezni ezeket az ábrákat, akár már az első
videó is sikerülhetett volna. Persze le is tagadhatnám,
hogy mi történt, de én nem vagyok olyan.

Varázslatos, hogy az előbb még nagyszerűen működött az elrohadt elemtartóval is.
Most viszont, hogy már felfogtam a működését, meg sem nyikkant! Persze
mindenképp kapott volna egy új csatlakozót, hogyha esetleg kelleni
fog valaha valamire, akkor működőképes állapotban legyen.

Miután felfogtam hogyan kell használni, kiderült, hogy ez egy egészen
ügyes kis masina. Legalábbis annál biztosan jobb, mint
mikor találomra furkálunk lyukakat a falba.

Fura anyagból van a készülék háza. Olyan mintha csak alig-alig oldaná a toluol.
Azért visszaragasztottam letört részt, majd leraktam a polcra száradni.
Ha mégsem fogná meg, akkor majd kap egy átmenő csavart.
Aztán megy ez is a többi használható szerszámom közé.
Most már csak nem szabad elfelejtenem, hogy van.
