Időzítő relé
(komoly darab, csak megbetegedett)

Az utóbbi időben egyre többször kellett kapcsoló, konnektor, és hasonló alkatrészek.
Vagyis nyitnom kell egy "erősáram" feliratú dobozt. Eddig ilyenem nem volt.
Majd jól belerakok mindent, aztán meg vagy megtalálom, vagy nem...

Ha lenne egy erősáramos doboz, akkor például benne kereshetném ezt az időzítő relét.

Van itt minden, mi szem szájnak ingere. Nekem a bemeneti paraméterek
tetszenek leginkább. 12-től 240 voltig, akár egyen, akár
váltóáram. Mindezt átkapcsolás nélkül!

A különböző beállításoknak megfelelő működési diagramok rá vannak
rajzolva a relé oldalára. Ez sokat segít! Már persze csak
azokon, akik értik ezeket az ákombákomokat.

Sínre pattintható. Ez a sín dolog egy áldás! Nekünk még Gumantábla van az előszobában.
Ahányszor csak megjelenik az ELMÜ szakembere, mindig hoz egy más méretűt.
Én meg glettelhetem körbe, mert az biztos, hogy valahol kilóg a régi fal.

Ennek már ügyes szorítói vannak, amik egyszerűen csak beszorítják a drótot.
Vagyis nem olyan mint régen, hogy a csavar vége szétnyírja a vezetéket.

Ez nem azért van, hogy itt kell kinyitni, csak látszik, hogy itt pattant össze.

Feszegetni kell, és akkor enged. Az elfeketedett részek nem sok jót ígérnek.

Itt kérem történt valami.

Mégpedig az történt, hogy a relé záró érintkezői közé került két fázis.
Ennyi elég is, hogy bármiféle kommersz nyáklap azonnal elpárologjon!

A panel másik oldala teljesen ép, ami igen nagy szerencse, mert ezeket az apró
SMD alkatrészeket én már nem igazán látom, inkább csak kitapogatom őket.

Kicsit villog alul az apró piros LED, aztán behúz a relé.
Vagyis a szerkezet agya ép és egészséges.

Pedig a felrobbant réz igencsak közel párolgott a vezérléshez.

A két apró, de annál kormosabb kondenzátor mögött közvetlenül ott ül
az időzítő agya, mégpedig ez a 12F675-ös 8 bites mikrokontroller.

Nemhogy a fólia, de még a kivezető érintkező lemez egy része is elpárolgott.

Gondoltam lemosom róla a kormot, de esze ágában sincs neki lejönni!

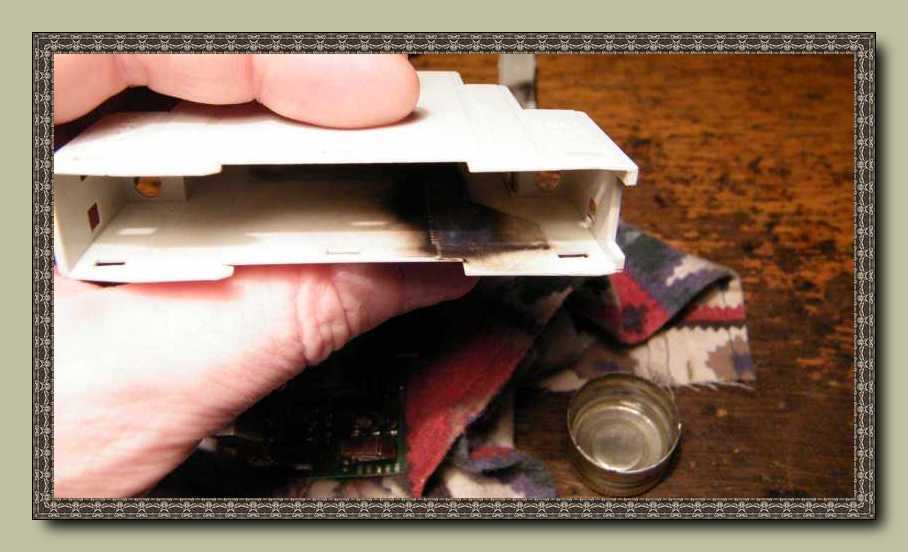

A relé házában is vannak kellemetlen nyomok.
Persze ez a kevéske korom a működést egyáltalán nem befolyásolja.

Végre egy jó kép! Tisztán látszik, hogy a fólia egyszerűen elpárolgott.

Óvatosan fogtam be a panelt a satuba, nehogy ráharapjak egy SMD alkatrészre.

Komolyan mondom, hogy nem látom, hogy mit csinálok.
Ehhez képest egész jó lett a drótos nyákpatkolás.
Kell szereznem egy erősebb szemüveget...

Kipróbáltam, hogy jó lett-e, de nem sípol a
relé kimeneti kapcsaira kötött multiméter.

Miután rájöttem, hogy a relé két szélső lábára kötöttem a multimétert, s ezen
balfogásom helyesbítettem, már sípol is a műszer, mikor behúz a relé.

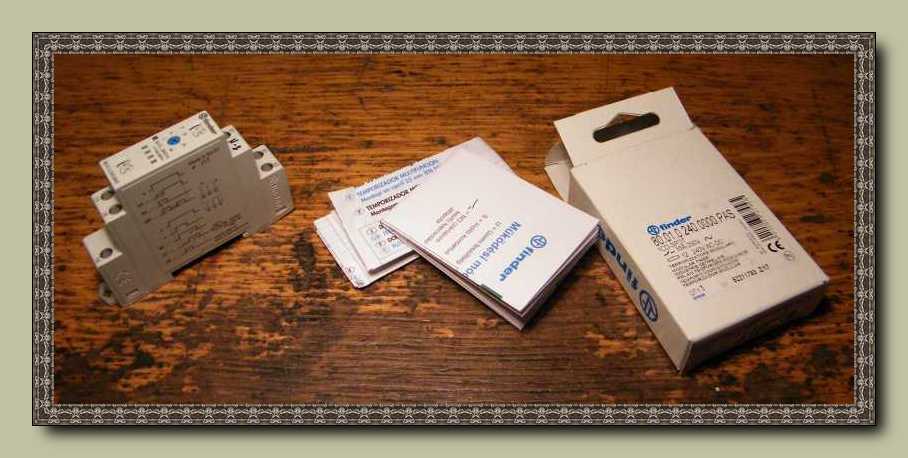

Visszateszem a relét és a doksiját a dobozba.
A leírást beszkennelem, hátha később mégiscsak sikerül eltökítenem.

Ez egy annyira okos időzítő, hogy ez már szinte mindent tud! Bevallom
őszintén, hogy támadt is mellette némi kisebbrendűségi érzésem.

Boldogan hajítom a sarokba, mert már rég készen van az a doboz, amibe ez a relé kellett.

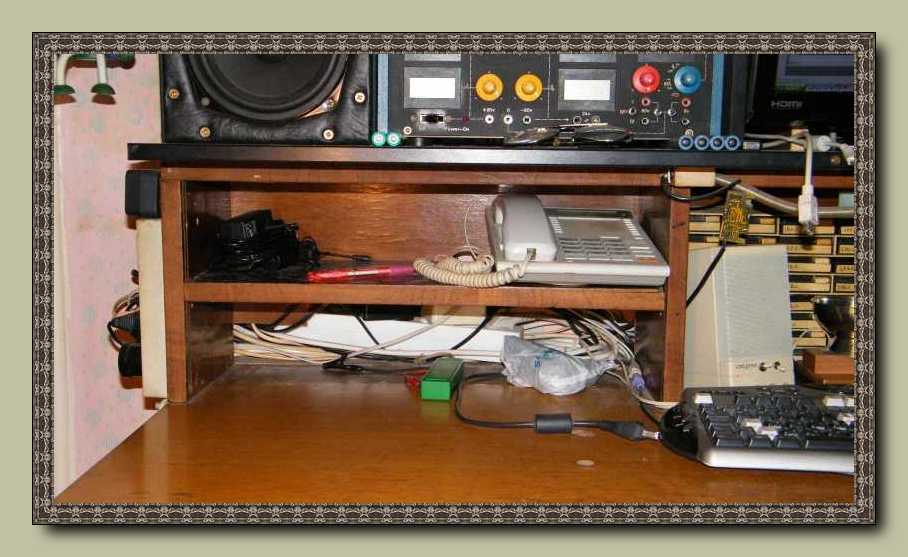

Szinte teljesen kiürült az asztalom ezen része, már csak az az ócska toll van ott,
meg alul a sípoló adórésze, meg mellette egy ócska mobil, amivel majd
az ultrahangos mosót fogom kipróbálni. Rendes dolog tőlem,
hogy folyton megemlítem az elkövetkezendő cikkek
témáit. Majd jöhetek vissza beszúrni a linkeket...
