Zsebóra formájú mérőműszer
(jó lesz dísznek, mert szép)

Mindig is vágytam egy ilyen műszerre. Mondjuk nem azért, hogy mérjek vele.





Hanem csak azért, mert ez egyszerűen szép.





A gyártó Zwar Ferenc, Budapest.





Jól láthatóan (ez az egyik szépség benne) Depréz rendszerű műszer.





Hátulról mondjuk nem valami sok látszik belőle.





Az oldalán körbevonuló minta miatt jó a fogása.





Nem igazán érzékeny műszer, ami jórészt a beépített söntnek köszönhető.

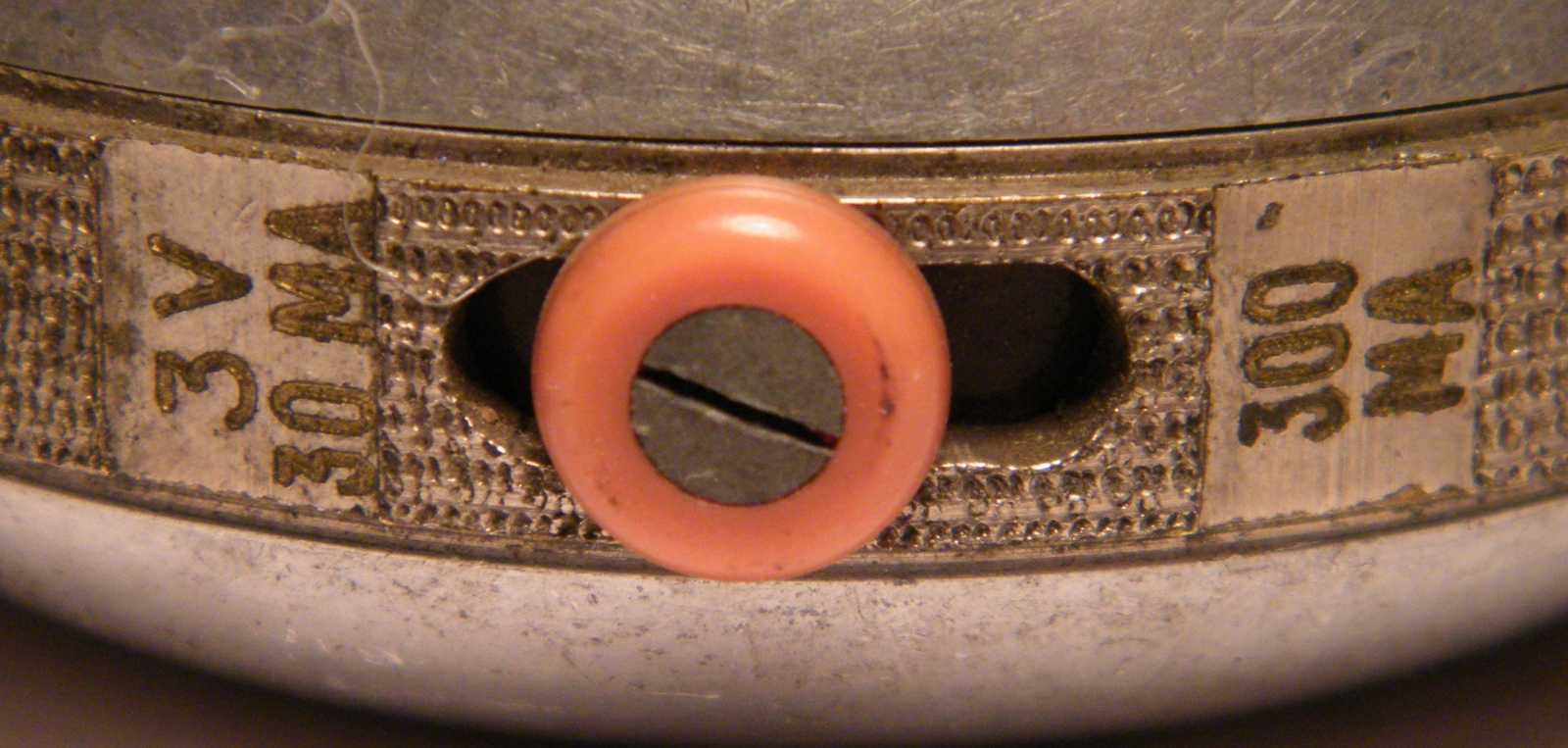

A 3 voltos méréshatár azért jó, mert ebben az állásban jól lehet vele
bármiféle akku vagy elemcellát ellenőrizni. Persze ma már vannak
3,6 volt cellafeszültségű elemek is, de ki is ment ez a fajta műszer a
divatból. A 300 milliamperes állásban pedig áramot lehet vele mérni.

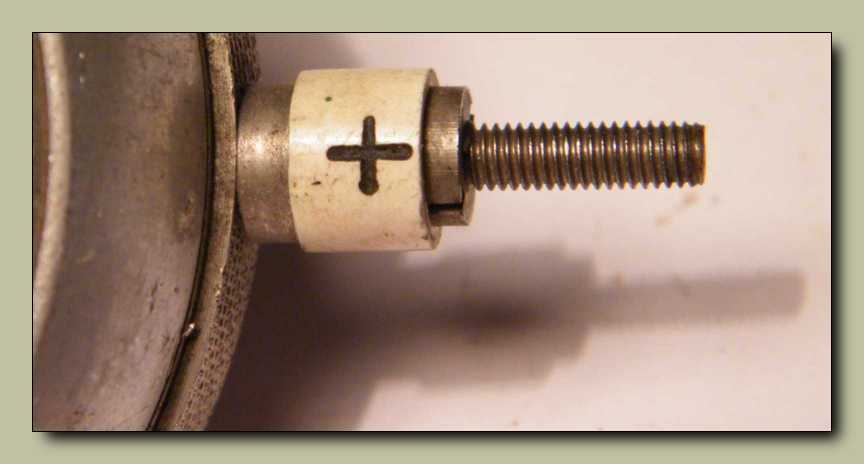

A pozitív kivezetés (illetve bevezetés) a műszer alsó lába.





A negatív pólus pedig ez a műszer tetején található csavar.





Ez elég hülyén néz ki, az egy szál drót végén lifegve, de azért használható.

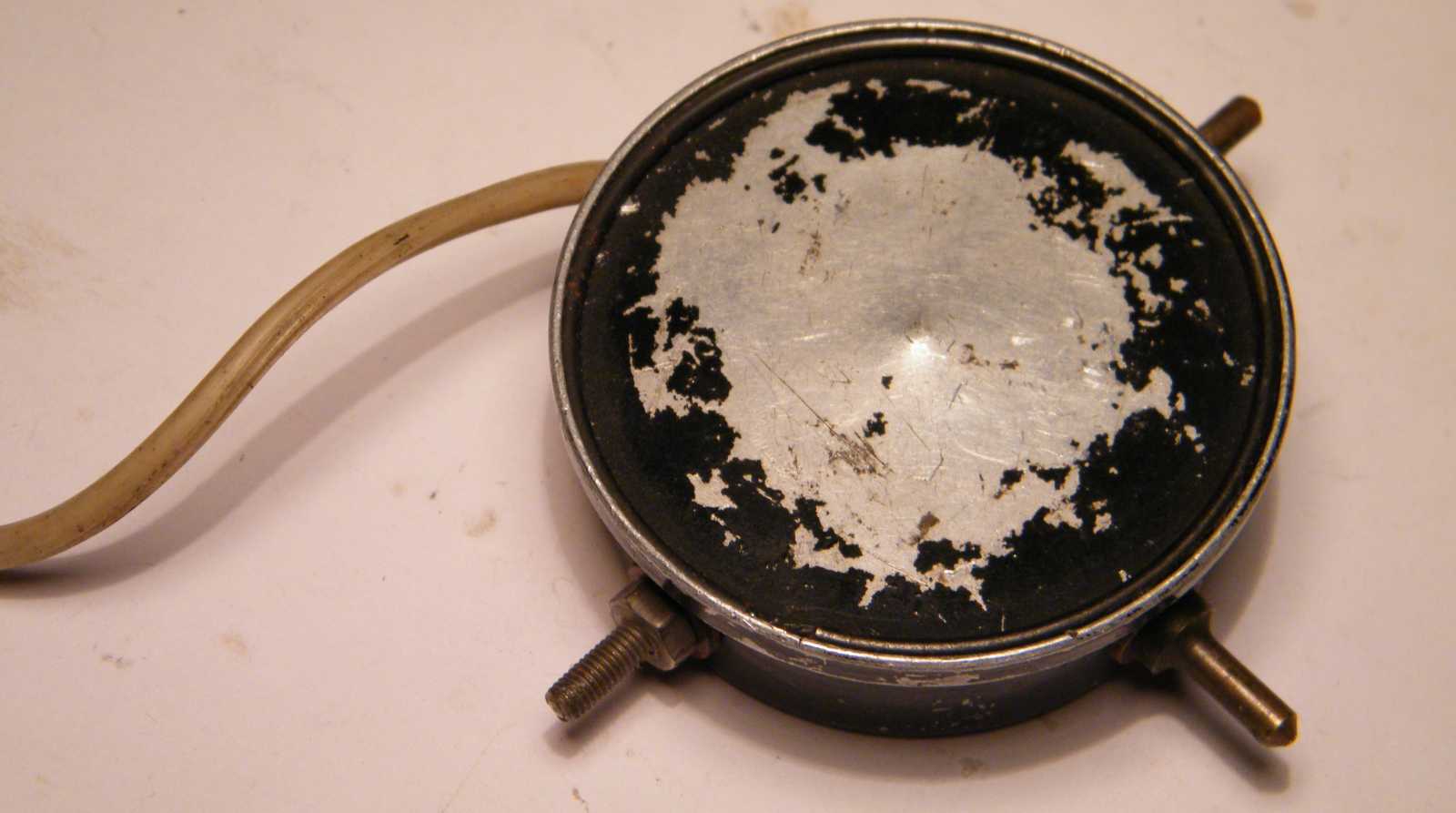

Amúgy ez a műszer osztója.





Segítségével mérhetünk 3, 15, illetve 150 voltot.
A 3 voltos állásban mintha ott sem lenne, hiszen ez a műszer alapérzékenysége.





A osztódoboz hátlapját nem az előző képen látható csavar tartja,
hanem ez a körbefutó acélrugó.





Ha kipattintom a rugót, akkor kiesik a helyéről a hátlap.





Az előtét-ellenállásokat ellenálláshuzalból készítették.
A huzal egy apró fa orsóra lett feltekercselve.





Persze maga a műszer sem ússza meg, hogy bele ne tekintsünk.
Viszonylag könnyű volt levenni a hátlapot, hiszen
éppen olyan, mintha egy zsebóra lenne.

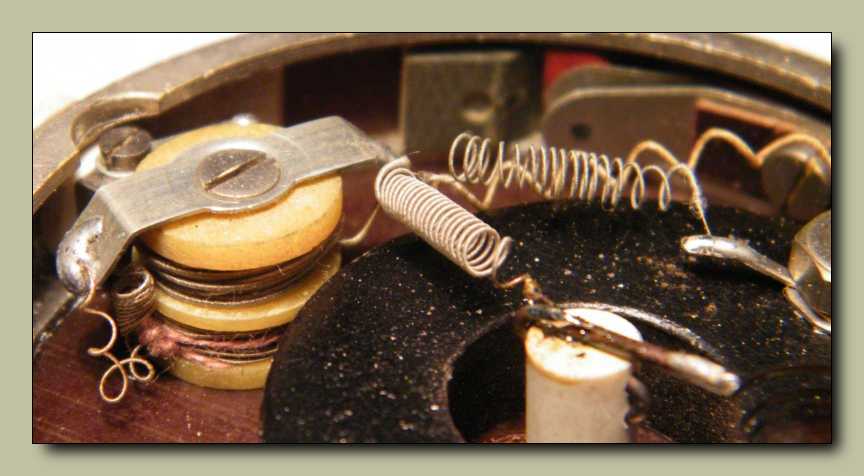

Íme a műszer alapérzékenységét, és a 300 milliamperes méréshatárt beállító sönt.





Ez pedig a kétféle méréshatár között átkapcsoló kontaktus.





Ez pedig a mérőműszer tekercsének alsó kivezetése,
ami egyben a visszahúzó rugó is.





Az előlap könnyen lejött, majd egyből ki is esett belőle az üveg.





Mivel az egész eleje eleve átlátszó, a belsejéből így sem látunk többet.





Mindössze annyival vagyok beljebb, hogy jobb szögből lehet fotózni a mérőművet.





   Először ide tettem, majd kisvártatva bedugtam a polcon egy résbe. Majd ha elkészülök a hozzávaló tartóval, akkor beszúrom ide a képét. Ez egy fa lap lesz, melynek filcborítású lesz az alja, belül pedig kiöntöm ólommal, hogy ne akarjon mindenáron felborulni. A randa sárgás műanyag kábel helyett fogok keresni valami alkalmasabb, illetve szebb, a műszerhez jobban illő vezetéket. Ezek a dolgok persze nagyon nem ma fognak megtörténni, hiszen jelenleg hozzá sem férek a pincében a felszerelésemhez, mert az utóbbi időben már annyi lomot szedtem össze, hogy sikerült velük mindent eltorlaszolnom. Ebből a tervemből persze nem lett semmi, merthogy a műszert idővel elcseréltem egy lengőnyelves hangszóróra.
