Tollrádió
(kicsike csoda)

Ez egy tollba épített rádió. Olyan régen vettem, hogy a Maglódi
úti piac akkoriban még a Csajkovszkij parkban volt.

Egy orosz eladótól vettem. Úgy gondoltam orosz holmi, de a neve nem utal rá.
Kipróbáltam, majd bevágtam a kacatos fiókba. Ott hevert több mint tíz évet!

Felül az állomáskereső gombja lóg ki, míg az a néhány szám már maga a skála.

Ez itt a hangerőszabályozó gombocskája.

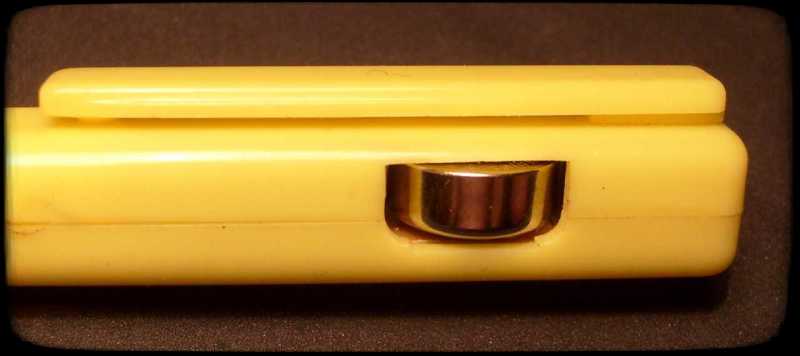

Ügyes ötlet! Aki még ennek az elemtartónak a fedelét is elhagyja...

Hoppá! Ez itt egy kapcsoló!
Biztosan ez lesz a power gomb, csak nincs odaírva.

De nem! Nem a power gomb, hanem a tollat működteti.

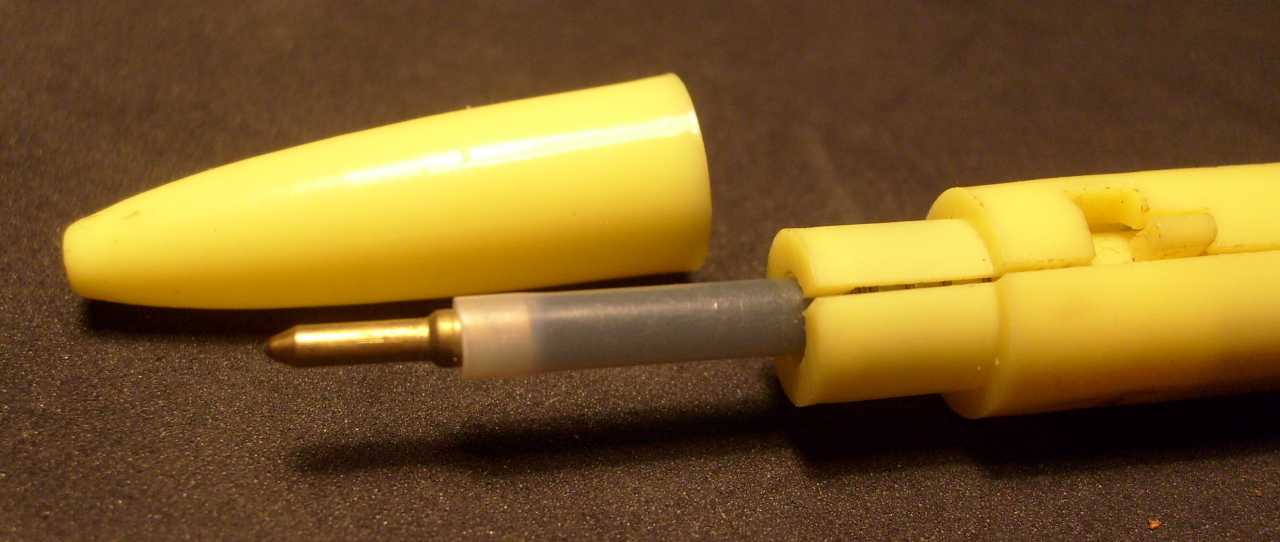

Nos ez a toll, ez már nem igazán fog.
Persze 15 év alatt ha beszárad a tinta, hát száradjon be!

El kell ismerni, hogy vannak egészen jól sikerült fotóim is. Ez például nem
tartozik közéjük... Hátul az a kis fényes karika a fülhallgató csatlakozója.

Még jó, hogy fülhallgatós, hiszen hová is férne egy ekkora rádióban a hangszóró?

Ezt a kis bogyót kell beledugni a fülünkbe.
De vajon mi rejtőzhet benne?
Megnézzük?
Ne nézzük meg?

Megnézzük!
No de mit is látunk a képen?
Picike mágnes, középen a tekercs, celofánra ragasztott vaslemez membrán.

Először lehúztam az elejét. Ez ugyan a tervszerűség látszatát kelti, csak ugye hol
van ez igazságtól? Merthogy egyszerűen csak a kezemben maradt az eleje.

Ez van belül.
Balra van egy ferritrúd, rajta egy tekercs.

Jobbra van egy elemtartó és egy jack aljzat.

Kínai elem van benne. Persze, hiszen az ilyen elemeket Kínában gyártják.
No de hol voltak még 15 éve a kínaiak? A kínai piacot akkoriban még
lengyel piacnak hívták, de már oroszok árulták a portékát. Még annyit
az elemről, hogy ugyan már kicsit kifolyt, de azért még szól vele a rádió!

Ez itt a teljes elektronika, ami nincs éppen túlbonyolítva. Az alkatrészeket
elnézve, márpedig ez semmiképp sem lehet orosz! Például sehol
egy értelmezhetetlen feliratú narancssárga tranzisztor...

Ezek nem orosz alkatrészek, és még csak nem is orosz jelölési módszer.

Makro fotó egy tranzisztorról.

Na most ezen mégis mit szedjek szét ennél jobban?
Gondoltam kiveszem a panelt a tollból.

A panel fóliás oldala.
Balról a két fényes szál a tekercsből jön.

Ez a hangerőszabályozó gomb.

Ez is a hangerő szabályozó gomb, csak most éppen hátulról nézve.
Nem érintkezik semmivel, nem nyom meg semmit, mégis működik!

Na jó. Legyen... Lerántom róla a titkot.
A papírdarabkán belül alumínium fólia van.
Ha rátoljuk az alufóliás belű papírt a tekercsre,
akkor leárnyékoljuk, ettől pedig szépen elhalkul a rádió.
Na ez egy olyan hangerőszabályozó, ami sosem lesz kontakthibás!

Gondoltam megpróbálkozok egy hangszórós vétellel, de a fülhallgató ellenállása
68 ohm. Vagyis nem tudna a rádió kihajtani egy hangszórót, legfeljebb csak
egy kimenőtrafó közbeiktatásával. Tulajdonképpen megpróbálhatnám, de
már nagyon késő van hozzá, hogy nekiálljak előtúrni a dobozból egy trafót.

Íme a variométer működés közben. Ha beletoljuk a ferritrudat a tekercsbe, akkor
annak megváltozik az induktivitása. Nagyszerű megoldás, csak van vele egy
kis bibi. Mégpedig az, hogy a ferrit nehéz! Épp csak megmozdítjuk
a tollat, mire fel erre elmászik a beállított állomás...

Csak nem hagyott nyugodni ez a hangszórós vétel dolog!
Éjnek évadján, hajnali háromkor nekiálltam keresgélni a dobozomban.

Mégpedig ezt kerestem. Konkrétan egy olyan
zsinórt, aminek 2,5-ös jack van a végén.

Na itt az eredeti orosz fülhallgató! Ennek az egész membránja
egy fémlapocska, amitől persze egy kicsit olyan is a hangja.

Nem találtam megfelelően vékony jack dugót. Minden zsinór végén 3,5-ös volt!
No de semmi baj, hiszen van olyan dobozom, amin jack dugók felirat szerepel.

Na ezzel a példánnyal sem fogok elmenni a jack dugók szépségversenyére.
Legfeljebb ha egy indultak még kategória díjat tudnék vele szerezni.

Tök jó ez a makro fotó! A fényképezőgépem kedvenc szórakozása,
hogy direkt a háttérre fókuszál. Nem árulom el, hogy
ilyenkor miket szoktam neki mondani...

Hoppá! Találtam egy 16 ohmos hangszórót! Lehet, hogy nem kell feltúrni
a HF trafós dobozt kimenőtrafó ügyben? Milyen jó is volna,
ha még egy 70 ohmos hangszóróm is lenne...

De sajnos nem találtam 70 ohmos hangszórót, csak egy 60 ohmosat.
Ennek okán már egészen biztos, hogy nem keresek trafócskát.

Mivel kissé gyanús volt, ezért ráakasztottam a multiméteremet.
Kétség sem férhet hozzá, hogy ez valóban 60 ohmos.

Fülelek, fülelek, de nagyon halk. Mire bemelegedett a páka, addigra sikerült
összekevernem a két hangszórót. Biztosan a páka a hibás!
Tényleg... Szedtem már szét Wellerpákát?

Nos ez a rádiócska, ez a 60 ohmos hangszóróval sem szól. Na jó. Szól,
de szobahangerőt azt nem produkál. Persze nem is vártam
tőle csodát. Csodák csak a mesében vannak...

Most viszont nincs mese, ha aludni szeretnék, akkor azonnal rendet kell raknom!
Reggel még tettem egy próbát a rádióval, hátha a Kossuth adó erősebben jön.

Igen! A Kossuth az már szól rendesen. Persze a szobát nem fogja romba dönteni,
de ha nem kapcsolom be a PC-t, ellenben bezárom az ablakot (hogy az
utcazaj kint maradjon) akkor hallgatható akár hangszóróval is.
