PLL szintézeres táskarádió
(csak kicsit vagyok rádiómániás)

Csak nem egy PLL szintézeres rádió?
(hajoltam le érdeklődve a piacon egy kupac szeméthez)

De igen!
Phase Locked Loop, magyarul fázis zárt hurok.
 No de mi is az a PLL?

   A rádiók nagy általánosságban valamiféle rezgőkörökkel hangoltak. A rezgőkör minimális kiépítésben áll egy tekercsből és egy kondenzátorból. Sem a tekercs, sem a kondenzátor nem egy stabil értékű alkatrész! Mindkettő könnyedén változtatja értékét akár hő, akár mechanikai behatásra.
   No persze alacsonyabb frekvenciákon ennek nincs különösebb jelentősége. Például egy rádióval bármit megtehetünk, az nem fog elhangolódni ha éppen a Kossuth adót hallgatjuk középhullámon. A helyzet a vételi frekvencia növekedésével viszont egyre romlik. Az alkatrészek azon paraméterváltozásai, melyek a középhullámú sávban nem okoztak semmiféle észlelhető elhangolódást, a rövidhullámú sávban már igencsak éreztetik hatásukat. Egy rosszul felépített rádió rövidhullámon simán képes elsétálni az adóról, ha hideget vagy épp meleget kap, merül az elem, megnő a páratartalom, de néha annyi is elég a jelenség előidézéséhez, ha csak úgy egyszerűen odébb tesszük.
   Ahhoz, hogy a rádió vételi frekvenciáját meghatározó helyi oszcillátor jelét stabilan tartsuk, használhatunk például kvarcot. Nagyszerű megoldás! A kvarccal stabilizált oszcillátor frekvenciája stabil, nem mászik el sehova. Annyira nem, hogy nem is lehet hangolni! Tehát adott a feladat, vagyis egy hangolható oszcillátor frekvenciáját kvarccal kell stabilizálni, de úgy, hogy közben hangolható is legyen, meg kvarc stabil frekvenciájú is maradjon.
   Az előbb vázolt feladatot megvalósító áramkört hívják PLL-nek.

Fú! Mennyi gomb? Először is megkeresi magától az adókat, de szabadon is hangolható.
Rögzíteni lehet a találatokat a memóriába, ráadásképp még vekker is van benne!

Íme a mindenféle kapcsolók. Nekem leginkább a "LOCK" feliratú nyerte meg
a tetszésemet. Ez a gomb lezárja a PLL-t, hogy ne hangolódjon el a rádió ha
belemarkolunk a gombjaiba. Én meg már kezdtem azt hinni, hogy nem
működik, s már épp céloztam vele a kukát. Az a hangerőszabályozó
gomb gyanús! Mintha tolópotira lenne szabva a hosszúkás kivágás.

Innen, már úgy értem ebből a hosszúkás bemélyedésből hiányzik a rádió
neve. Olyan érzésem van, mintha ez a készülék valami utánzat lenne.

Ez az időzónás táblázat annyira kell egy rádióra, mint egy falat kenyér! Amúgy arra
szolgál, hogy a tartózkodási helyünkhöz képest meg tudjuk határozni
a hallgatni kívánt rádióállomás aktuális időpontját.

Nekem erre a névre nem adott értelmes találatot a Google.
Négysávos, mégpedig hosszú, közép, rövid, és URH.
Négy ceruza elem kell bele, de megy adapterről
is. Valamint természetesen Kínában készült.

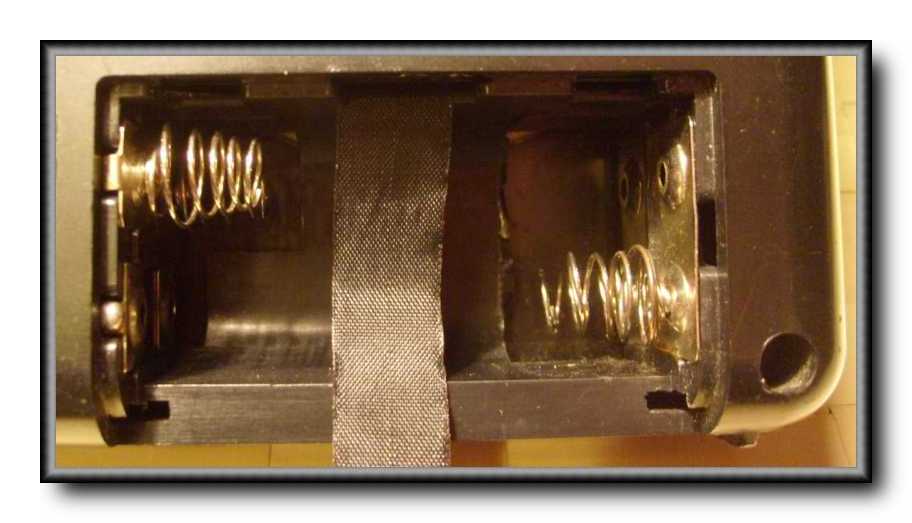

Az elemtartó fedele sajnos hiányzik.
Cserébe teljesen épek az érintkezők, szóval még nem rohadt el benne elem.

Íme az előlap belülről. Vagy eleve bóvlinak született, vagy valami
komolyabb rádió gagyi másolata lehet. A hangszóró például lötyög
a helyén, a gombok gumi érintkezői meg nem egy darabból vannak.

Ennek a szélsőnek hiányzik a gumipereme, mely hiányosságtól persze még működik.
Ez amúgy nem csoda, hiszen a gomboknak saját rugójuk van a saját anyagukból.

Nekem az a benyomásom, hogy ez itt egy komoly benyomás nyom!

Működni ugyan működik, de valahogy olyan szedett-vedett feelingje van.

Ezeknek az érintkezőknek mennek neki a gombok kapcsoló felületei.

Ezek itt a fülhallgató és a külső tápfeszültség csatlakozói. Az utóbbit cserélnem kellett,
mert finoman szólva nem érintkezett. De nem ám csak úgy kicsit nem, hanem nagyon
nem! Nem csak a belső elemeket választotta le, de a beledugott csatlakozóból érkező
feszültséget sem adta tovább a rádiónak. Ahhoz képest, hogy három darab fém
bigyó egy műanyag házban, egészen szép kis galibát tud okozni.

A lyukból jön egy drót, ami a panelra van forrasztva. Nem bírtam
megállni, hogy meg ne nézzem honnan jön. Az antennától.

Két ferrit van benne. Az egyik a közép, a másik a hosszúhullámnak.
Láttam én már ilyet, csak az mondjuk egy szovjet rádió volt.

Mondom én, hogy ez tisztára szedett-vedett!
Girbegurba drótok, támolygó alkatrészek...

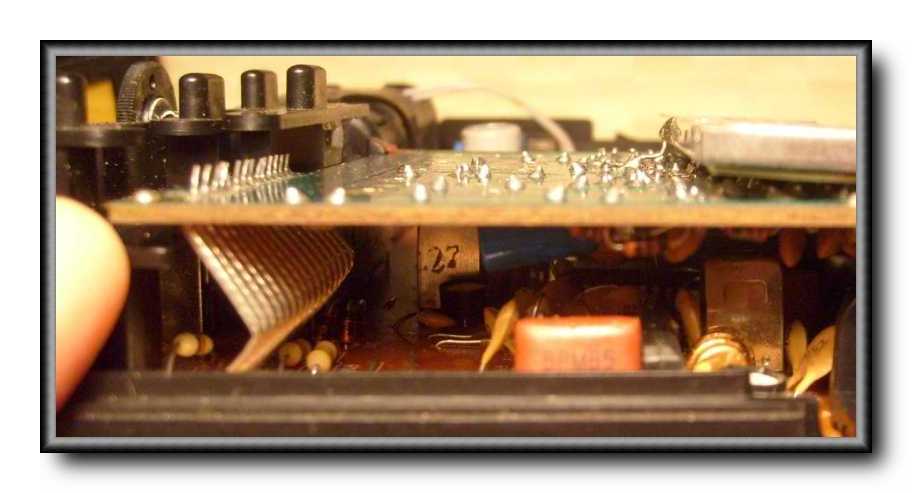

A két panel között megbújó alkatrészek látványáért nem fogom ennél jobban szétszedni.

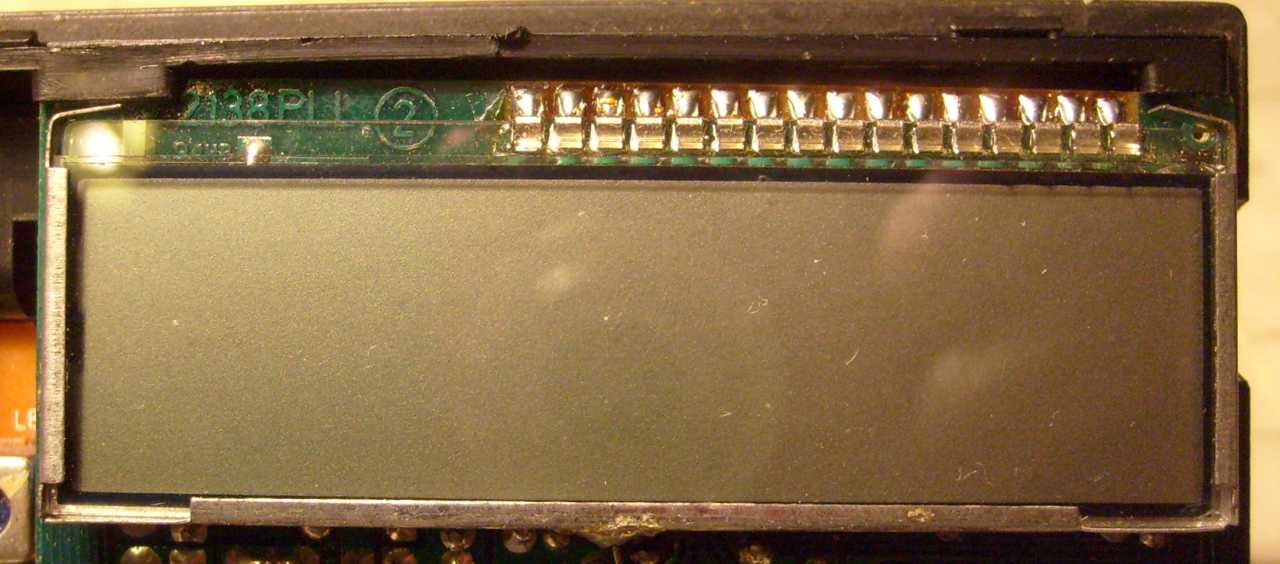

A hatalmas LCD kijelző meglepően kultúrált foglalatban lett elhelyezve.

A kezemben egy karika van, jobbra pedig a helye.
A műanyag dugó mögött nincs semmi!
Ez valami tákolmány...

Tákolmány ide vagy oda, teljesen normálisan működik, s egy rádiónál ez a lényeg!
Illetve egészen pofás, mondhatni szép a készülék. Nekem sajnos nem jó a polcra,
mert nincs neki lába, ráadásul kerekded az alja. Szóval nem áll meg rendesen
ha leteszem. Mivel még le találna itt nekem esni a polc széléről,
ezért megmenendő inkább elajándékoztam.
