Analóg termosztát
(évek óta ült a polcon)

Ötvenivel! Szokták a piacon kántálni az árusok.
Ilyenkor rutinosan elszaladok, különben azonnal veszek valamit.
Mint látható, épp nem sikerült elmenekülnöm. Na így került hozzám ez a termosztát.





A neve Danfoss, amire részemről csak annyit tudok mondani,
hogy nekem egy termosztát szóljon bele a bélműködésembe!





Háromállású kapcsoló.
ON azaz be van kapcsolva
OFF azaz ki van kapcsolva
AUTO    majd ő eldönti magától, hogy mi van





Alulnézet. A két kisebb lyukon át kell a falhoz csavarozni,
míg a nagy lyukon a drótok haladnak keresztül.





Van benne beépített hőmérő.





A felső skálán a kívánt hőfokot állíthatjuk be. Ha hidegebb van, akkor
bekapcsolja a fűtést, ha pedig melegebb, akkor kikapcsolja.





Nem okozott nehézséget a doboz kinyitása, ami bizony nem minden termosztát
esetében van így, hiszen létezik ennél sokkalta bonyolultabb felépítésű is.





Első ránézésre ezek vannak a dobozban, de
nézzük csak meg a részleteket közelebbről.







A gombot forgatva akkor kapcsol a kapcsoló, mikor
átlépjük a mutatóval az aktuális hőfokot.





Engem leginkább az utolsó jel fogott meg, ami azt jelenti, hogy a katolikus egyház
kacifántos szabványainak is megfelel. Vagy mondjuk ha nem
egyenes úton jutottál a dobozhoz, akkor meghalsz!

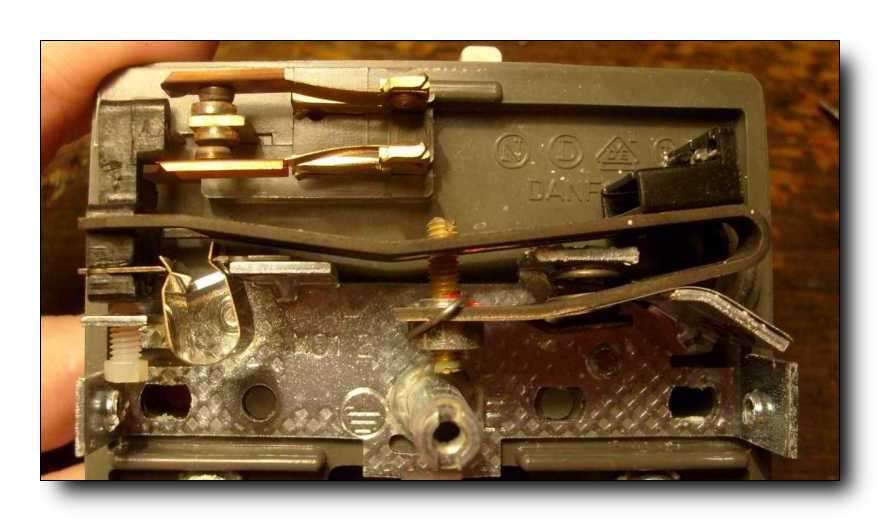

Ez a kapcsoló kapcsolja a kazánt. Természetesen ezt mozgatja a bimetál. Jó nagy
pogácsák vannak benne, sosem fognak beégni a keringető szivattyú áramától.





Ezzel a kis fehér műanyag csavarral lehet a valamit beállítani.

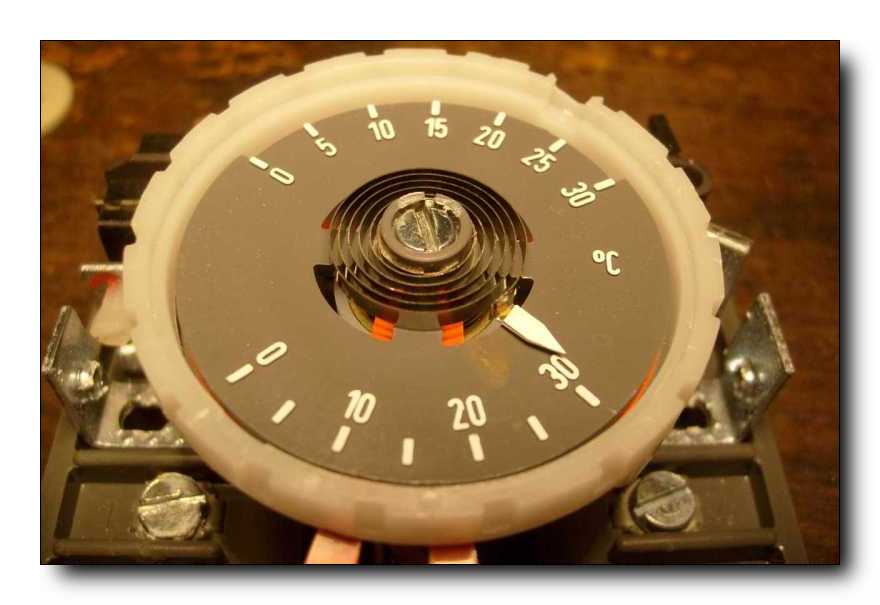

Letéptem a takaró műanyag kupakot, hogy jobban lássuk a hőmérőt. Az a feltekert
rugó a hőmérő. Ha melege van, akkor elkezd kitekeredni. Várjál, megmutatom:







Miközben alulról melegítem egy öngyújtó lángjával,
felül épp utoljára megy körbe a mutató.





Letéptem róla a feleslegesnek ítélt részeket.





Majd még több felesleges részletet téptem le, hogy láthassuk végre a lényeget.







Íme a lényeg, vagyis így működik a termosztát. Melegítem a bimetált, ami
tulajdonképpen mozgatja a kapcsolót, ami indítja vagy leállítja a kazánt.





A képen jól látszik a bezsírozott excenter.
Ezzel állítjuk be a kapcsolási hőfokot, lényegében feszítjük elő a bimetált.





Ezek útban voltak, ezért letördeltem őket, hogy jobban lássuk a lényeget.





Na itt a lényeg!
A bimetálra szerelt rézszínű csavart mozgatja az excenter.





Ide kell bekötni a kazán felől érkező vezetékeket.





Ha már ott jártam alapon, az alját is letéptem a dobozról.

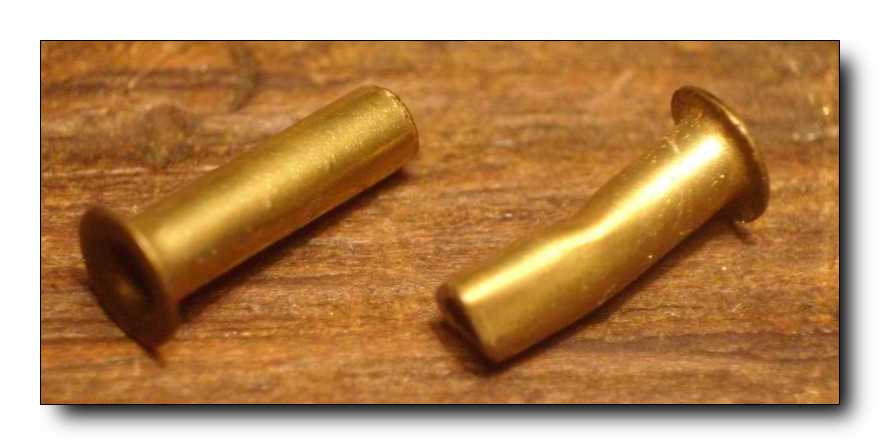

Akkor most beszéljünk erről a két réz csőszegecsről.
Á... Most inkább mégse beszéljünk róluk...





Hogy ennek milyen bonyolult kapcsolási rajza lehet...





Íme egy jól sikerült közeli kép a kapcsoló pogácsáiról.





   Ez itt már maga a bimetál, kitépve a szerkezetből. A bimetál amúgy annyit tesz mint "két fém". Ez a gyakorlatban két különböző hőtágulási együtthatójú fémből készült mechanikai elem, amit ha melegíteni kezdünk, akkor a két fém közül az egyik jobban tágulván mint amennyire a másik, egyszerűen elgörbül. Ez a görbülés (mechanikai mozgás) van felhasználva ebben a hőkapcsolóban.





   Nagyon úgy néz ki, hogy egy újabb lommal kevesebb van a polcon. Ezen persze akár szomorkodni is lehetne, csak mivel ez a szerkezet nem volt képes helyettem begyújtani a cserépkályhába, így részemről értéktelennek ítéltetett.
