ITG áram és voltmérő
(mert hülye vagyok)
|
|
Van itthon is, meg persze a munkahelyen is egy csomó pusztítani, illetve bemutatni való műszer. Erre fel mit csinálok? Veszek még egyet a piacon. Szóval tényleg nem vagyok komplett. No nem azért mondom, mintha ezt bárki is vitatta volna... |
| Ezeket a méréshatárokat tudja. 25 volt és 5 volt, 0,5 amper és 2,5 amperes méréshatára van. Ez bár nem valami nagy választék, azonban az általános iskolás nyolcadikosoknak éppen megteszi. |
 |
 |
Ezek itt a csatlakozók, melyek amúgy szabványos banánhüvelyek. |
| Nincs semmi üzemmód vagy méréshatár váltó kapcsoló. Ha méréshatárt akarunk váltani, akkor át kell dugnunk a műszerzsinórt egy másik lyukba. A banánhüvelyek körül valami mocsok látható, amit elsőre valamiféle tisztítószernek néztem, másodikra meg már inkább nem néztem oda. |
 |
 |
Szép a műszer skálája. Legalábbis nekem tetszik. |
| ITG, azaz Iskolai Taneszközök Gyára. Itt dolgozott apukám, bár szerintem a cég neve akkor már rég Tanért, azaz Tanszergyártó és értékesítő vállalat volt. A cég központja a Szentkirály utcában volt. Mint ahogy még néhányan, úgy a rendszerváltás után ez a cég is visszakapta a régi nevét, vagyis ismét Calderoni lett belőle. Mindeközben a műszer gyártási éve 1968, mikor is már öt éves voltam. |
 |
 |
A 10 milliamper és 60 millivolt a műszer alapérzékenysége. Ehhez a részhez, azaz az alapműszerhez is hozzá lehet férni a kép jobb oldalán látható bővítő csatlakozón keresztül. |

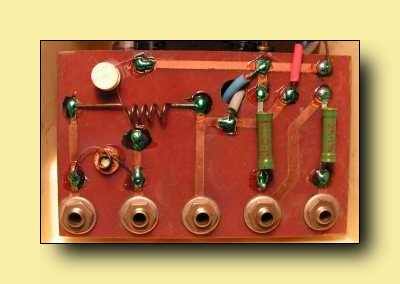

| Íme a brutális bonyolultságú nyomtatott áramköri lap. Nem tudom észrevettétek-e, de nem zöld! Amúgy ilyen paneleken tanultam meg forrasztani. Ez úgy volt, hogy Apukám hozott a gyárból egy marék hibás (törött, vagy félremaratott) panelt, bekapcsoltam a pákát, majd megpróbáltam vele magam is szép kerek fényes felületű óngombócokat varázsolni a forrasztószemekre. Persze elsőre nem sikerült, de egy gyerek könnyen meg tudja tanulni, hogy melyik a páka meleg vége. |
 |
 |
Ez egy sönt. Ez az ellenállás van párhuzamosan kapcsolva a műszerrel, hogy megnövekedjen az árammérési tartománya. |
| Itt van még két sönt. Majd mindjárt kirajzolom, illetve visszafejtem a kapcsolási rajzot. Sok értelme persze nincs, de mondjuk azt, hogy ezzel állítok emléket ennek a műszernek. |
 |
 |

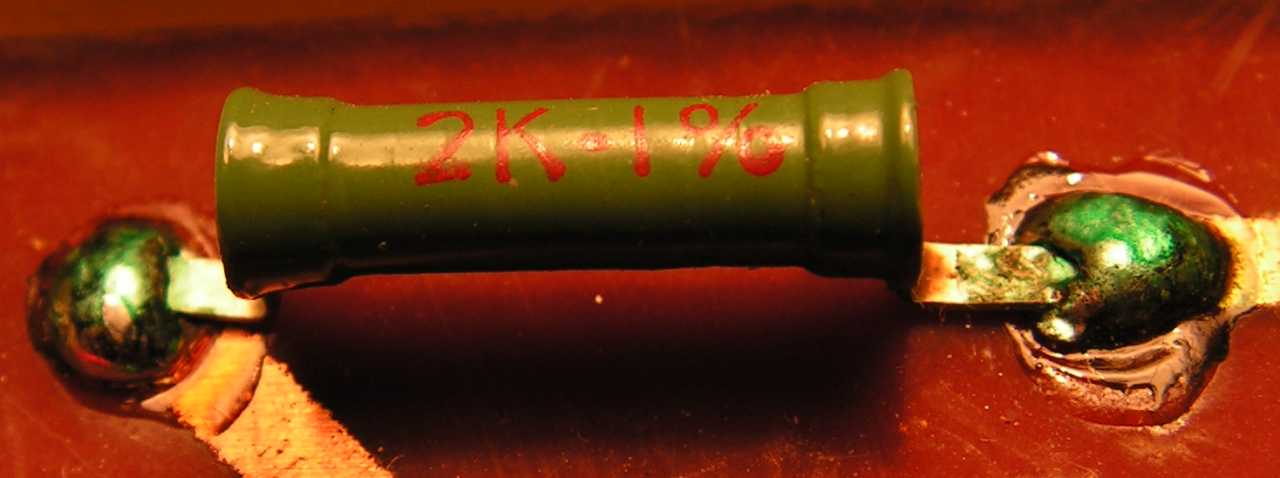

Ez egy 2 kiloohmos 1 százalékos pontosságú ellenállás. |
| Ez meg egy 492 ohmos. Mások nem tudtak műszerhez való ellenállásokat szerezni, mert boltban nem igazán volt kapható, én meg mindent ilyenekből csináltam, mert ez volt itthon. |
 |
 |
Íme a műszer alulnézetből. Nincs benne semmi túlbonyolítva, de nem is kell, mert ennyi is bőven elég a normális működéshez. Persze csodákat nem kell várni a műszertől. Egy picit meghamisítja a mérési eredményeket, hiszen feszültség mérésekor a műszer belső ellenállása terheli a mérendő áramkört. Ez a műszer mint már írtam, egy iskolai bemutató eszköz. Kiosztotta a tanár a nebulóknak, s azok megtudták vele mérni egy izzólámpa vagy egy villanymotor áramfogyasztását. A gyerekek láthatták, hogy két izzó kétszer annyi áramot fogyaszt mint amennyit egy, vagy mondjuk azt, hogy a villanymotor több áramot fogyaszt, ha tegyük fel forgás közben lefogjuk a tengelyét. |
| Vagy ha sorba kapcsolunk két zsebtelepet, akkor kétszeres feszültséget kapunk. Viszont a hátsó bővítő csatlakozóba jobb nem dugni semmi, ez ugyanis közvetlenül a műszerre van kötve, mely okból könnyedén tönkre lehet tenni a mérőművet. Amire használható az adott környezetben, az például a villanymotor generátor üzemmódjának bemutatása. Az iskolai bemutató villanymotort (sajnos nincs belőle) ide bedugva, a tengelyét megtekerve, kitér a műszer mutatója. |
 |
 |

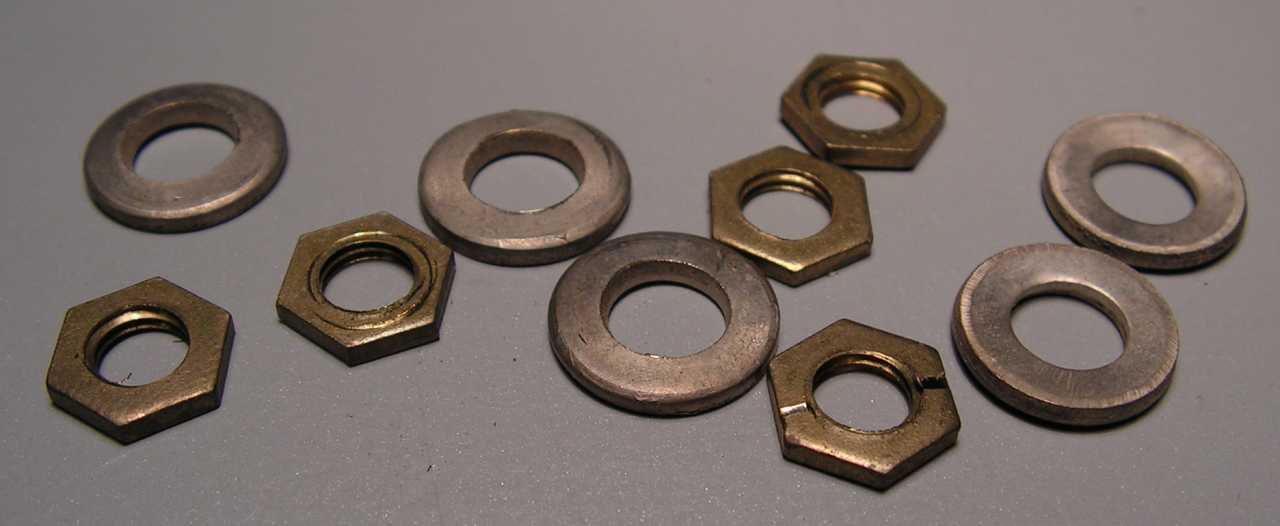

Volna értelme kitekerni ezeket a csavarokat? |
| Nem, nem volna semmi! Mint ahogy az látható, az eddig bemutatottakon kívül nincs a dobozban semmi más. Itt aztán jó alaposan elgondolkodtam, mégpedig azon, hogy mégis mit lehetne bele építeni. Például tennék bele mikrofont, meg egy kis erősítőt, meg egyenirányítót, és akkor ha rászólnék a dobozra, szépen kilendülne tőle a mutató. Ez egy tökéletesen értelmetlen, tehát éppen hozzám illő feladat, amit már csak ezért sem csinálok meg. |
 |
 |
A műszer próbája a mérés. |
| Mint az a mutató kitéréséből látható, a műszer működik. 25 voltos méréshatárban mérem vele egy 9 voltos akkumulátor feszültségét. Vagyis az ötös osztású skála által mutatott számot kettővel el kell osztani. 17:2=8,5 vagyis a műszer helyes értéket mutat. |
 |
 |
