Yaxley kapcsolók
(alkatrész bemutató)

Nos jelen esetben nemcsak arról van szó, hogy majd én jól megmutatom a yaxley
kapcsolós dobozom tartalmát, hanem arról is, hogy magam is kíváncsi vagyok rá.
Mikor néhány éve kipakoltam apukám szekrényét, akkor meglepetéssel vettem
tudomásul a yaxley kapcsolós doboz tartalmát. Slussz! Ennyi maradt meg az
egészből. Vagyis a lényeg, hogy üres volt a doboz, vagy épp teli, na ez az
adat úgy elszállt, mintha sose lett volna meg! Én meg ráterveztem valamit
a kapcsolókra úgy, hogy azt se tudtam, hogy van-e itthon belőlük. Ráadásul
sem az impedancia illesztő doboz, sem a kondenzátor dekád elkészítéséhez
nem ártana tudnom, hogy hány állású is pontosan egy yaxley kapcsoló.

Ha megállok és nem is lépek innen tovább, már akkor birtokába jutottam egy csomó
hasznos adatnak. Mert ugye már csak így első betekintésre is látszik, hogy több mint
félig van a doboz. Aztán látszik az is, hogy szépszámmal akadnak benne vadonat új
kapcsolók. No meg az is kiderült, hogy mind a kétféle méretűből van. Jobb ezeket
a dolgokat szerintem tudni, mint mondjuk alkalomadtán bevásárolni a piacon egy
újabb dobozra való kapcsolót. Persze mikor kell valami, olyankor úgysem lehet
kapni. A múltkor például kellett volna egy spulni cérna. Ugyan volt itthon
belőle, hiszen tele a varrós doboz, csak az épp el volt barikádozva
a karácsonyfával. A piacon meg olyan árakat mondtak
egy kisujjnyi gurigára, hogy annyi pénzből
akár meg is tudtam volna ebédelni!

Mindössze fél év telhetett el, mikor is kiszúrtam egy egész gyékényre való cérnát.
Ahogy megtorpantam, az eladó meglátván, hogy épp elgondolkodtam (mert ugye
fél év távlatából már rég nem emlékeztem rá, hogy mi is volt pontosan azzal
a k*rva cérnával), a cigányasszony azonnal rám is ordított, hogy
százával! Így került birtokomba ez a két spulni cérna.

Mondjuk ekkora mennyiséget míg élek nem varrok el! Mint ahogy arra sem igazán
látok semmi esélyt, hogy az összes kapcsolómat beépítsem valahova, valamibe.

No de nézzünk csak bele a dobozba. Ezt úgy kell érteni, hogy az előző
képek megszületése után a doboz - igencsak sajnálatos módon -
visszakerült a cserépkályha tetejére, vagy úgy két hétre.

Ezek itt a nagyobb méretű kapcsolók.

A bezacskózottak természetesen vadonat újak, de persze akad belőlük bontott is.

A konstrukció lényegéről ugyan nem nagyon van mit mesélni, de olyan
egyszerűen nem létezik, hogy én valamihez ne tudjak hozzászólni!
Majd mikor ez mégis megtörténik, akkor azt nem szedem szét.

Számomra felettébb lényeges adat a kapcsolótárcsa szélébe ütött szám,
ugyanis ez mondja meg, hogy hány állású is pontosan a körkapcsoló.

Az arretálást a szögletes kivágások között lépegető apró
görgőkkel oldották meg. Legalábbis ennél a típusnál.

Ez az a görgő.

Ezen a fotón látszik, hogy kettő is van belőle. Míg az egyik a lyukba huppanva
fixálja a kapcsolót a pozíciójában, addig a másik két lyuk között várakozik.

Ez a tárcsa két áramkörös, vagyis nemcsak 1x26 állású, hanem 2x13-as
felállásban is használható. Az első esetben persze ki kell
venni a mozgó részből az egyik érintkezőt.

Ez egy három áramkörös változat.

Ebből meg olyan variációkat is ki lehet rakni, hogy ember
legyen a talpán, aki ránézésre visszafejti a működését!

Ha olyan a feladat, hogy többet kell kapcsolni, mint amennyi
egyetlen tárcsával megoldható, akkor kell egy újabb
tárcsa, két távtartó, meg egy hosszabb tengely.

Ez egészen addig folytatható, míg csak képesek vagyunk tekerni a kapcsolót.

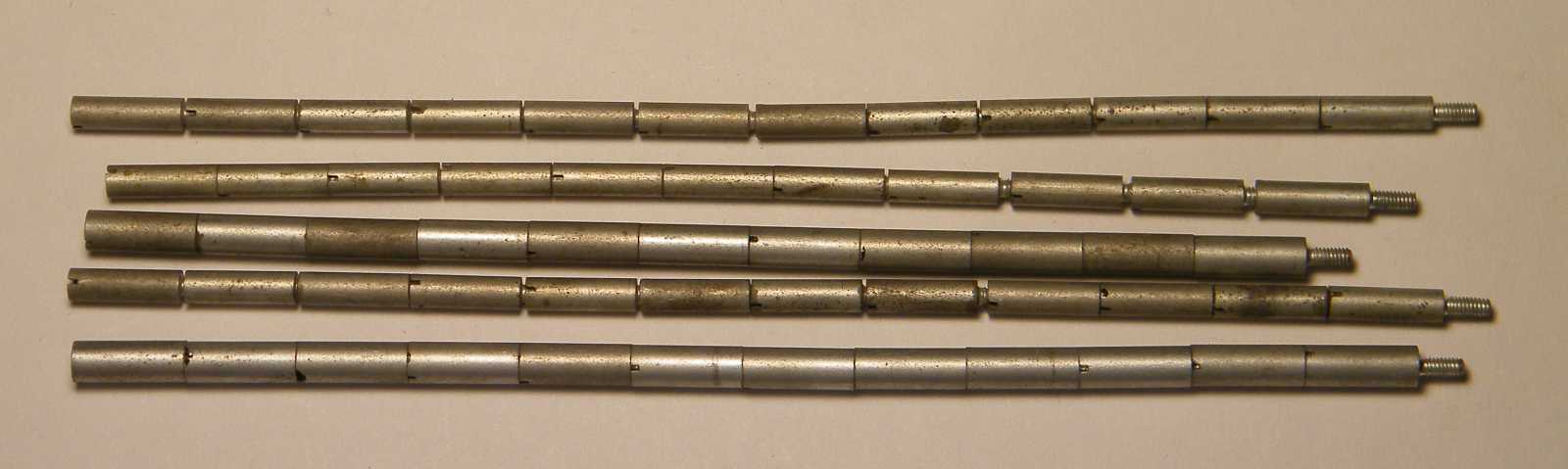

Illetve míg van elég hosszú tengelyünk, meg ilyen összetekergethető távtartónk.

Ezt egy asztali számológépből bontottam ki.

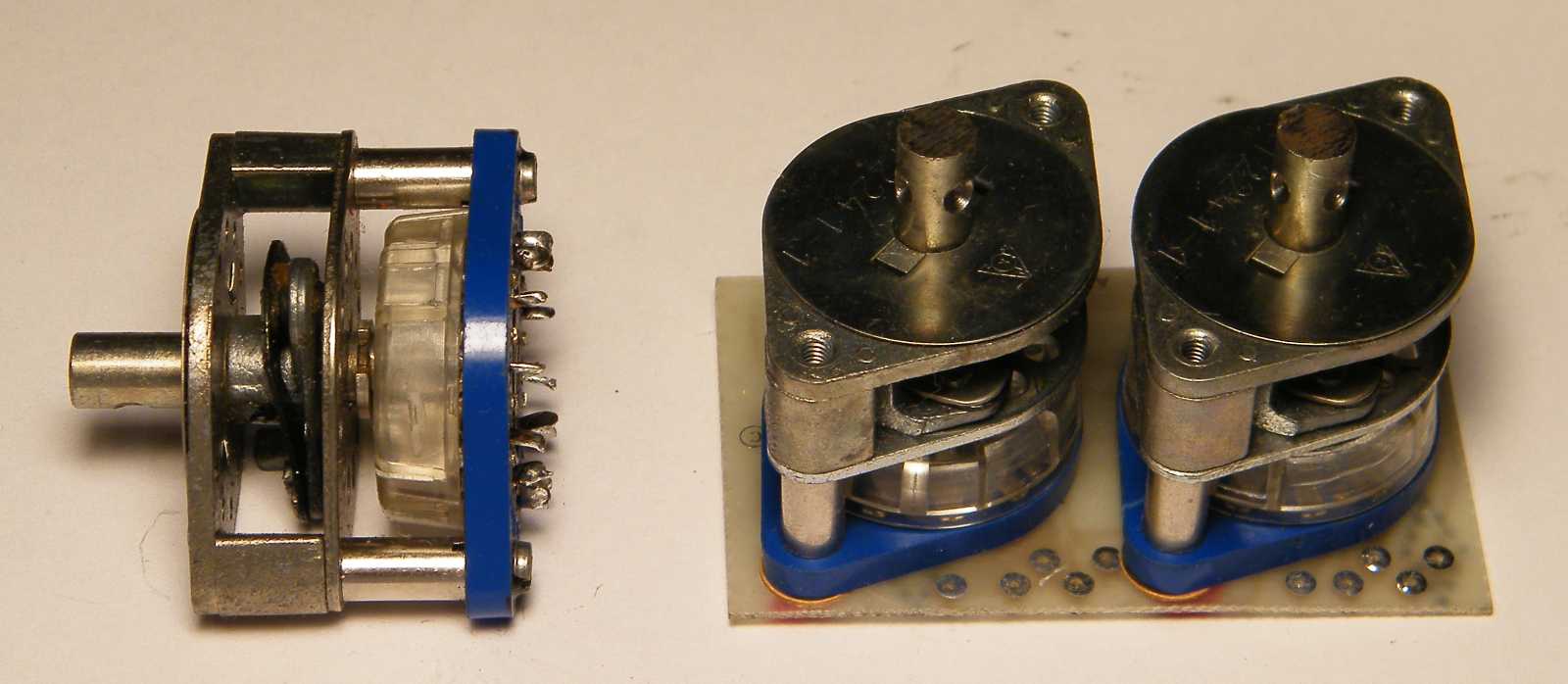

Ezekre is emlékszem, de az eredetükre sajnos már nem. Ezernyi
szétszedés után ezen persze már nincs mit csodálkozni.

Mivel van belőle bőven kicsi is, meg nagy is, így nyugodtan tervezgethetek.
No nem mintha eddig idegesen tettem volna, hanem csak úgy mondtam.

A forgó karocskát levéve látszik, hogyan alakul ki a két áramkörös kapcsoló.

Más fazonú belső érintkező pályák beszerelésével
akár négy áramkörös kapcsoló is kialakítható.

Aztán van még ez a másik választási lehetőség is.

Ezeknél a típusú érintkezőknél kapcsoláskor átfedés van,
vagyis nem szakad meg az éppen kapcsolt áramkör.

Ennél a másik változatnál viszont megszakad az áramkör az egyes kapcsolóállások
között. Ez például trafóhoz való, aminek nem tanácsos rövidre zárni a tekercseit.

A kisebbik kapcsolóból öt darab új van, melyek mind három tárcsásak.

Már majdnem elfelejtkeztem róla, hogy felírjam ide magamnak, hogy a kisebbik
kapcsolók 12 állásúak. Most már tényleg kéne csinálnom belőlük valamit...
