MMЦ-03 orosz multiméter
(és az ő bétamérő előtétje)

Ez egy amolyan csontváz a szekrényben. Persze nem visz el érte senki, de elég
az nekem, ha én tudok róla. No meg a barátom, aki pár évvel ezelőtt adta,
hogy ez a műszer pont jó lesz a szétszedtembe. Akkor egyből beírtam
a táblázatomba. Az 51-es sorszámot kapta a keresztségben.
A dátumot elnézve, ez sem ma volt!

Ez egy alapvetően jópofa műszer. Olyan mint bármely hasonló multiméter,
csak persze ez orosz. A tájékoztató lapocska szép színes, jól áttekinthető.

Lehet vele kondenzátort mérni, 2nF és 20μF között, amit ide kell bedugni.

Annyi sok szép power gombot láttunk már, hogy azt
kell mondjam, hogy ez nem tartozik közéjük.

Ezzel a nyomógombsorral lehet a méréshatárok közt váltani.

A hátán semmi különös. A fényes valami az a kitámasztó keret.

Az elemtartóban drótok végén ott fityeg a biztosíték.

1992-ben készült. Ekkor már megszűnt a központi árhivatal, ezért nincs ráírva az ára.

Avatott szem ide vagy oda, ezen bizony mindenki láthatja, hogy ez orosz.

Szerintem ebben az IC-ben egy ellenálláslétra van, vagyis ez a feszültségosztó.

Ez meg úgy néz ki, mint egy lézerrel trimmelt sönt az árammérés szekcióhoz.

Jön a fóliacsík a nyáklapon, egyszer csak véget ér, majd egy diódának
kötött tranzisztor lábában folytatódik tovább. És ez nem
gányolás, hanem ez már eleve így lett kitalálva!

Aki ezen kiigazodik...

Van hozzá rajz (és gépkönyv), bár ugye aki ezen kiigazodik...
Az oroszoknak volt egy igen randa rajzolási szokásuk, mégpedig az, hogy
az egy irányba menő vonalakból egyetlen (nem vastagabb) vonalat
képeztek, majd mind a be, mind a kilépőpontokat beszámozták.
Kifolyik a szemem, mire megtalálok valamit ezen a rajzon!

Becsülettel van benne alkatrész.
Ehhez képest egy kínai multiméter szinte üres!

Például a fenti részlet felett volt még egy panel, mégpedig ez.

Csak ezt levette innen a műszer gazdája mert... Na ide írjál valamit ha gondolod...

...mert volt valaha az ősrobbanás... bár nem lett egy kirobbanó siker (bocs Uram!),
hagyjuk. Ha gondolom, és írjak... A búbánatos ferde szöszmösz sem fog kétszer írni,
választ is, meg cikket. Letudom amire emlékszem a szokásos tömör fogalmazásban.
Remélem nem baj ha idézek leveledből, hidd el, nekem jobban fájt. Szóval mert...
mert kétségbeesve próbáltam szegény műszerem megmenteni, és a sok kisrutin
meg szaturáció esés közben félő volt, végül minden drótban összeomlik
a keringés. Választhattam: vagy a műszer, vagy én esek kómába.
Nehéz döntés volt, de végül azt választottam, hogy hagyom
az egészet a fenébe és megvacso... hogy bypass lesz, és
gyógyulás után visszaforrasztom az összes szakadozott
drótot. Az eredmény gondolom egyértelmű abból, hogy most
a Hidegsebész úr írja rideg jegyzőkönyvét Szétszedtem címmel.
Lehet hogy Verbatimot kérem majd, de még átgondolom.
Új firmware már nincs ilyen régi meghajtóhoz.

"...csak volna pár kérdésem:"
Azt sem tudom miről beszélsz, amúgy sem voltam akkor ott, én mindent
megpróbáltam. Hogy mi ez a panel? Fogalmam sincs már, a rajzról lestem
most le: a kapacitásmérő konverter. Nem volt egy rossz darab, pF tartományban
is elég pontosan félremért. Cserébe belehallgathattam végre taxis, repülős
sávokba is. Ez így nem pontos, mentősök és rendőrök is voltak. Azért
érdekes volt az a taxis blokád "belülről" hallgatva.

Megírhattad volna előbb, hogy végül is eljutott hozzád a hosszú levelem,
már weben is beléptem a postafiókra, hátha a spamszűrő...
A még meg nem írt válaszod nem, de spam az tényleg volt a hálójában.
Köztük két Szétszedtem!
Nem tudom hogy bírod a kritikát, de ha már egy spam-szűrő is úgy dönt...

"- mitől ment tönkre?"
Hiába, 8 év ámokfutás egy szegény országban... Ja, hogy a műszer!
Egy szimpla hálózati zavar az ok, semmi más. Én remek elméleti szakember
vagyok, a műszer meg kiváló gyakorlati. Én elméletben jól leosztottam azt
kurva párezer voltocskát, ő bezzeg meg is mérte! Egyszer, egy pillanatra.
Hogy hol itt a hálózati zavar? Dr. Vodka-Martini, a vizsgálóivó szerint
a neuronjaim közt. Nyomkövetés során egyébként pont a speciális,
trimmelt osztóig jutottam, az mehetett tönkre. A felismerés után meg
az idegeim, és egyik sem javítható. Bár a speciális, trimmelt
osztóban nem vagyok már annyira biztos.

"- a tranyómérő előtét gombjainak funkcióit jól írtam le?"
Feltétlen, feltéve ha tényleg hozol DVD-t majd.
Amúgy én is csak arra jutottam, az Ik az valami Iko lehet, kollektor
maradékáram, valószínűleg elföldelt emitterre nyitott bázissal. Még amúgy
meg, soha a büdös életben nem nyomtam meg azt a gombot. Orosz műszernél
mit lehet tudni melyik silót nyitja, a béta verzió meg általában bevált.

"a cikk végén a videó, tényleg ilyen volt az a csatlakozó?"
Vagyis el kell olvasnom a cikket is előre... Lenne némi munka az autóval is.
De megerősíthetem, pontosan ugyanilyen volt a csatlakozó. Ugyanilyen kék és
bumfordi. És tényleg így csalatkozott, de észak-dél tájt (néha 1/2 1 körül is),
egyúttal alátámasztva Radnai Rudolf - Oszcilloszkópos mérések című
könyvével (max. megengedett lógás +/-5 fok), egész pontosan megmutatta
1. a szomszéd testtömeg arányát
2. a 82-es villányi cukorfokát
3. Novoszibirszk farkasüvöltésből átlagolt téli középhőmérséklet-
érzetét pufajkában Vologya és a traktor mellett állva
4. A csodálatos reformok beért eredményeit, de ekkor nem volt bekapcsolva
a műszer. Persze ne vedd az előbbieket komolyan, nem is tőlem kaptad
a műszert! Jó, tőlem van, de letagadom nyilvánosság előtt, vedd komolyan...

"Nem sürgős, de mikor lesz kész? :o)"
Én értem a célzást, de nem szeretem!

Az LCD kijelzőt meghajtó orosz IC ugyanolyan nagy, mint mondjuk egy ICL7107
(gondolom klón), csak ennek az IC-nek mintha vastagabb lenne a körítése.

Például a kijelző paneljéről érkező vezetékek ebben a rengeteg IC-ben folytatódnak.

Amire a piros nyíl mutat, az egy tranzisztor. (leolvadt a sarka) Szerintem
csakis az oroszok képesek egy tranzisztort hőre lágyuló tokba szerelni.

A valaha még masszív műszercsavarok az idők folyamán
panelbe forrasztott csövekké redukálódtak.

Vége is lenne a történetnek, ha nem lenne a multiméternek
egy különálló bétamérő előtétje.

Ez a doboz más gyártóknál úgy általában benne van magában a multiméterben.
Persze ez a műszer orosz...

Nekem tetszik ez a csatlakozó. Szerintem annyira
randa, hogy az már egyenesen szép!

A felső kapcsolóval lehet PNP és NPN tranzisztor mérése között váltani. Ez egy
kifejezetten ötletes dolog, ha az ember nem tudja az adott tranzisztor adatait.
A középső kapcsolóval lehet az üresjárási kollektor áram, illetve a béta
(leánykori nevén h21), vagyis a tranzisztor áramerősítési
tényezőjének mérése között váltani. Az alsó kapcsoló
pedig az áramerősítési tényező méréshatár váltója.

Ide kell bedugni a mérendő tranzisztor lábait.
Mint a kopásnyomokból látható, volt használva a műszer rendesen.

Láttam már szebb Isostat gombokat is.

A panel fóliás oldala szép.

Az alkatrészoldalon sincs hiba.

Az előtétdoboznak különálló kapcsolási rajza van.

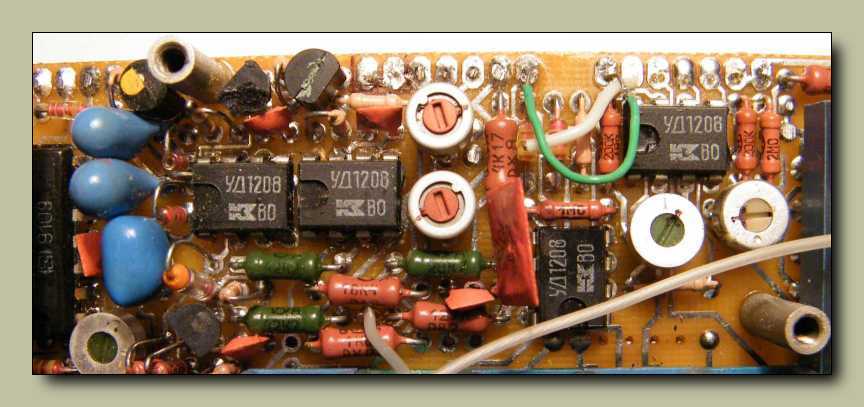

Tipikus orosz alkatrészkészlet.
Ami a képen meglepő, az a kék színű Isostat kapcsoló.
Mondjuk a kék szín se kutya, de hogy elolvadt a pákától, na az a nem semmi!
(eredetileg ugyanis az Isostat kapcsoló nem hőre lágyuló anyagból van)
Az oroszoknak mindenre volt egy saját gyáruk is, háború esetére.
Szóval ennek a kapcsolónak a koppintása nem sikerült.

Szovjet műveleti erősítő. Látszik a panelen, hogy ezt gép, vagyis
ónfürdő forrasztotta be. Itt ott igen soványak a forrasztások.

A tranzisztormérő foglalat irányába menő vezetékek mind fehérek, a multiméter felé
tartók mind feketék. A darabka piros drót pedig a melós tiltakozása a rendszer ellen.

Vajon mi kell ahhoz, hogy az ember ilyforma gombokat tervezzen?
Mondjuk lehet nekem is menne, ha egyszer végre rendesen bevodkáznék.

Annyira megtetszett a kapcsoló csúfsága, hogy kínomban szétszedtem.

Ugyan sajnos már nem jó semmire, de azért megszokásból összeraktam.

Ide kell bedugni a csatlakozót.

Illetve bedugás előtt ki kell húzni a kis műanyag takaró lemezt.
A dugó meglehetős biztonsággal ül a csatlakozó aljzatban.

Ha visszateszem a csatlakozó burkolatát, akkor viszont már nem.
Most erre mit mondjak? Valahogy annyira orosz a szentem...
