Megnézünk belülről egy kínai multimétert
![]() |
Tetszetős a csomagolás. Épp olyan szép, mint bármelyik másik multiméter. Persze a belbecs számít, nem pedig a külcsín. |
![]() |
Ez a három dolog található a dobozban. Műszer, kábel, leírás. Kapcsolási rajz az momentán nincs. A Metex M-3800-hoz annak idején azért még adtak. Persze ilyen ár mellett lényegtelen a rajz. Ha bedöglik, akkor venni kell egy másikat, nem pedig javítgatni. |
![]() |
Ebben a védőtokban van, illetve most már csak volt a műszer. Jópofa dolog, mert így egészen más érzés földhöz vágni. |
![]() |
Szép műszer. Egyszerű kezelni. Egyszerűbb, mint megtanulni csillanás nélkül fényképezni. |
![]() |

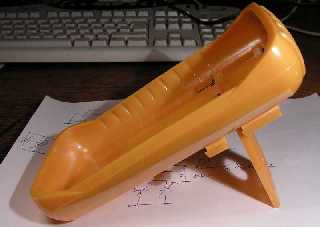

Kipróbáltam, hogy milyen érzés földhöz vágni a műszert védő
tokot. Bevallom őszintén, hogy én bizony még bele is rúgtam! Ekkor derült ki, hogy van neki egy ilyen kihajtható támasztéka. Már épp keresni akartam... |
![]() |
Ide lehet beledugni a mérendő kondenzátort. Ez a csatlakozó "felejtős" ahogy ezt manapság mondani szokás. Ez nem csatlakozó, hanem ez maga az érintkezési hiba! |
![]() |

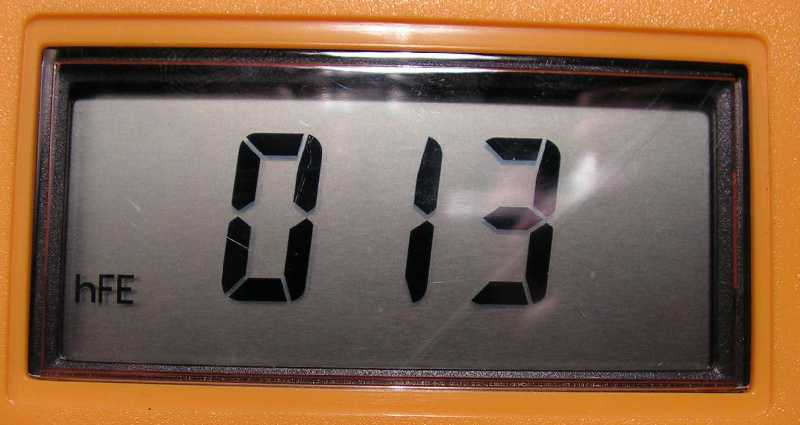

A fentinél már csak a mérendő tranzisztorok csatlakozója rosszabb. Tulajdonképpen használhatatlan. Azért sikerült vele lemérni egy tranzisztort, amit azonban folyamatosan oda kellett nyomni a mérés közben. Ez egy nagyon filléres megtakarítás volt! Igazán megérdemelt volna a műszer valami normális érintkezősort. |
![]() |
Ez a "hold" gomb. Megnyomtam. Kimentem az erkélyre. Megnéztem a holdat. Semmi változás. Nem értem... |
![]() |
Ez a műszer pontos típusa. |
![]() |
Ez pedig a gyári száma. Ha nullától indultak, nos akkor nem éppen kis széria! |
![]() |
Így néz ki a műszer felhajtott kijelzővel. Mondhatni csinosan mutat. Ügyes megoldás, bár ez a kijelző hajtogatás az utóbbi 15 évben nekem valahogy nem hiányzott. Persze meglehet, hogy csak azért, mert alacsonyak az igényeim. |
![]() |
Kaptam hozzá elemet is, ami egyből bele is lett téve. Emlékeztek még idősebb kollégák a régi időkre, miszerint az elem nem tartozék? Kicsit gyanús, hogy az elemen rajta van a celofán. Remélem nem az elem várható szétfolyása miatt hagyták rajta. |
![]() |
Íme a panel hátulról. Nincs róla mit mondani, hacsak azt nem, hogy a gomb láthatóan leszedhető négy csavar kioldása által. A Metex multiméteremben ez a rész egy rémálom! Szétszedéskor gyakorlatilag össze kellett törnöm a gomb tengelyét. Itt ez a részlet rendesen meg lett csinálva. |
![]() |

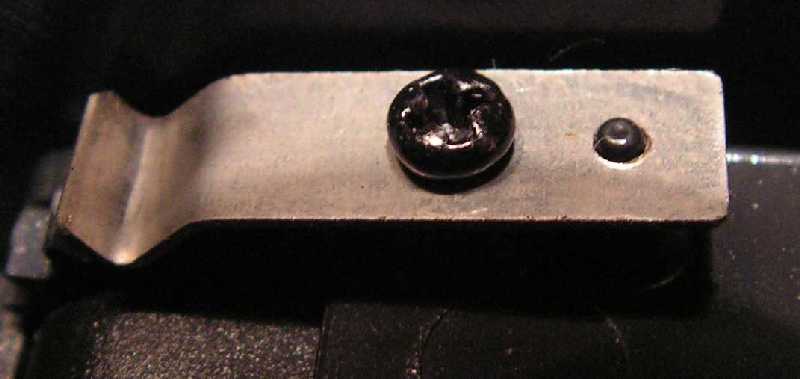

Ez a kijelző billegető racsnija. Szép, hogy nem egy műanyag pöcök. |
![]() |
A műszer lelke ez az IC. A tokot lespórolták róla. Nincs mit morogni miatta, hiszen az ár az egy nagyon lényeges szempont. Persze ha a kijelző a meghajtójával különválasztható lenne, az nem volna rossz megoldás, ha esetleg a későbbiekben panelmérőnek szeretnénk felhasználni. |
![]() |
Így néz ki a panel szemből. Szép. |
![]() |
Gondoltam csak keresek már benne valami hibát! Mi ez az elhajlás kérem? Ezek itt hárman csak nem be vannak rúgva? |
![]() |
Ez az izé szorítja a szalagkábelt a nyáklapra. |
![]() |
Ez a két csavar pedig a kijelzőt tartja össze. |
![]() |
Íme a kijelző kerete leszerelve. Ha már eddig szétszedtem, akkor gondoltam nem állok meg. Remélhetőleg össze is tudom majd rakni. Ha meg nem? Na akkor kapok magamtól egy másikat! |
![]() |
A kijelző keret nélkül. Mint látható, mindvégig áram alatt szereltem. A 9 voltos elem ugyanis nem ráz. Az persze már rázósabb, ha csinálok valami rövidzárat. De nem akkora megrázkódtatás egy ilyen műszer ára, hogy rettegnem kéne miatta... |
![]() |
Gumicsík a kijelzőnél. |
![]() |
Két gumicsík a nyáklapnál. |
![]() |
Jó. Legyen. Leszedem ezt is. Nehogy már szó érje a ház elejét... Ha szétszedtem rovat, akkor mindent bele! |
![]() |
Ezek a bigyók voltak a kábel és a panel között. |
![]() |
Ebben a formájában lehet másra is használni. Mármint így lehet beépíteni mondjuk egy tápegységbe. |
![]() |
Vagy ha úgymond nagy az "arca" a masinának, akkor így is bele lehet szerelni. Mármint úgy, hogy lóg lefelé a panel a kijelző alatt. |
![]() |
Egymás mellé tettem a három műszert. Mindhárman ugyanazt a feszültséget mérik. A két szélső Metex. Ti melyiknek hinnétek? |
![]() |
Elővettem egy etalon kondenzátort. Vagy lehet, hogy nem etalon, de akkor is rá van írva a pontos értéke. |
![]() |
Ezt a Metex műszer mondta. |
![]() |
Ezt meg a piaci kínai. De legalább olcsó volt... |
