Supraphon PS16 mágneses pickup
(nem egy mai darab)

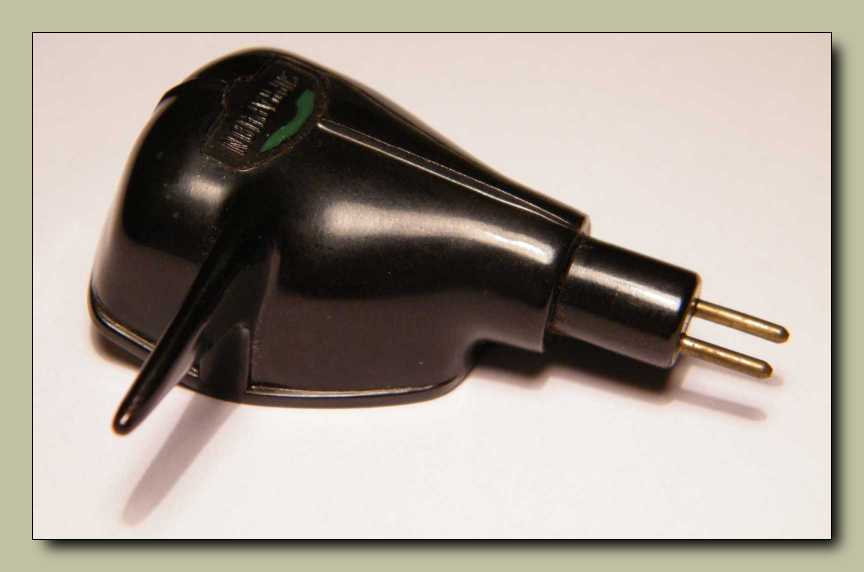

Ez egy mágneses lemezjátszó pickup, csak nagyon régi.





Hiába egy bumszli, valahogy akkor is szép.





Két lába van, vagyis mono, de a gramofon lemezek úgysem sztereók.

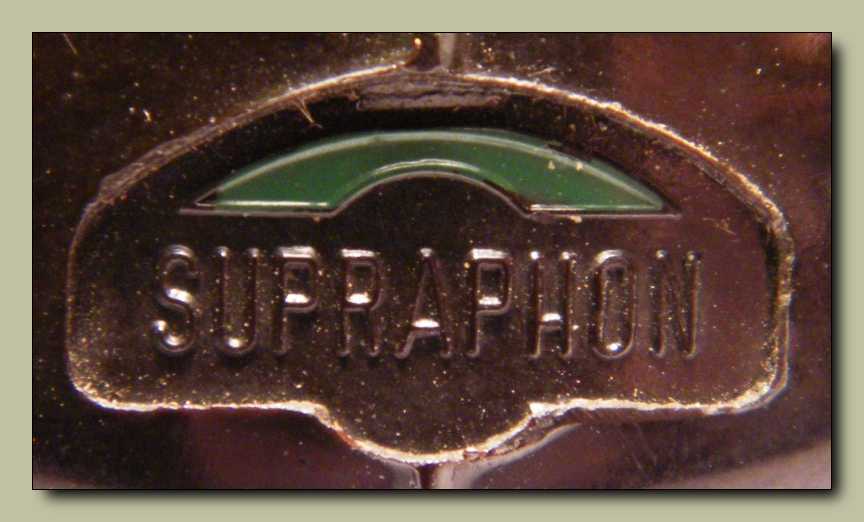

Ez egy igen jó nevű lemezjátszó, illetve lemezkiadó márka.
A zöld színnel jelzett a normál, a piros pedig a mikro lemezekhez való.
Vagyis fejet kellett cserélni a lemezjátszóban, ha mikrobarázdás lemezt tettünk fel.

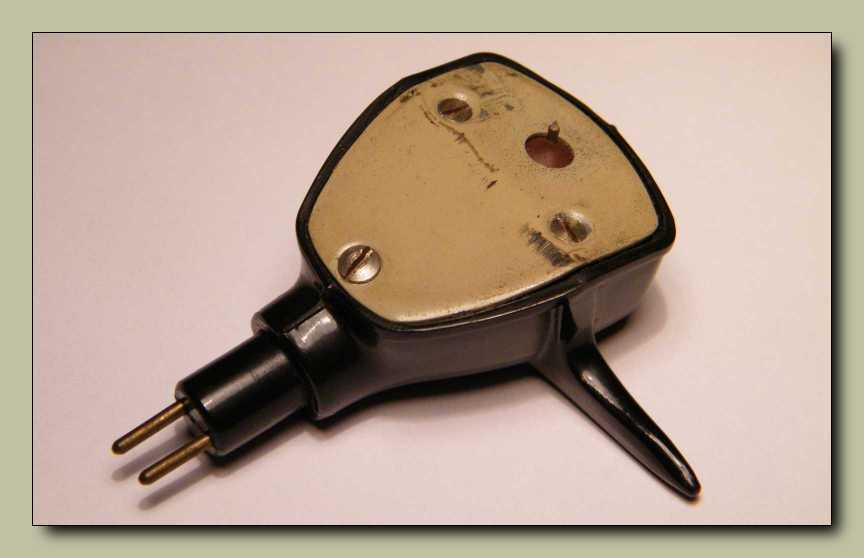

Hanyatt fekve a boncasztalon...





A tű méretéből megítélhető, hogy ez még nem a mikrobarázdás lemezekhez készült.





A fedelet levéve, a piros gumilap ott marad a helyén. A guminak
szerintem inkább porvédő, mint rezgéscsillapító szerepe van.





Masszív bakelit vázba rakosgatott apróságok.





Van itthon modern mágneses pickup is, de az
olyan pici, hogy nem látnánk belőle semmit.





Először azt hittem, hogy ez a mágneses kör része, de csak nehezék.





Ez meg nem csillapítóanyag, hanem ezzel van kitámasztva az előbb látott vasdarab.

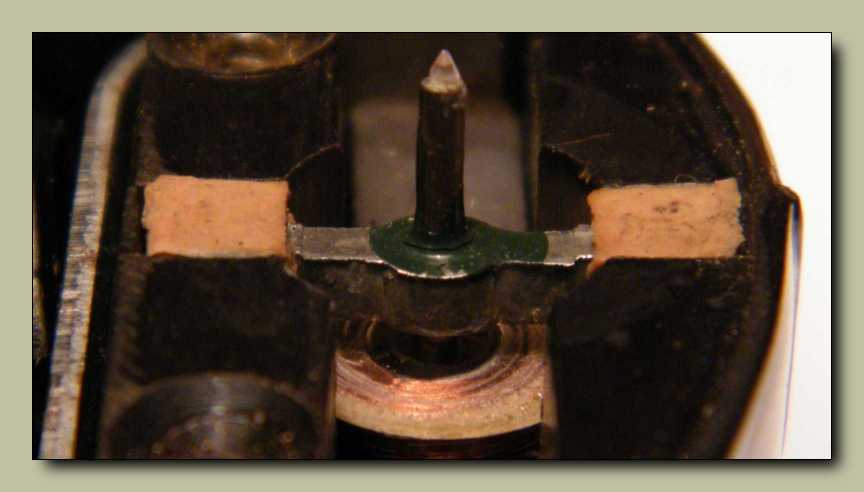

   A viszonylag nagy méret okán jól átlátható a működés. A barázda rángatja a tűt, a fehér kockák gumitömbök (mint felfüggesztés), a tűvel átellenben egy vasdarab kalimpál az apró tekercsben. A dinamikus pickup-ben meg a tekercs mozog.





   Mint az látható, illetve nem látható, a tekercs lábainak sajnos már annyi. Valaki belebarmolt ebbe a gyönyörűségbe, pedig magam húztam ki a karjából. Vagy nem értette a szerelő, hogy hogyan működik, vagy egyszerűen csak nem vette észre a vékony huzalokat.





   Az elején van a tű, a másik vége pedig kalimpál a tekercsben, a gumi pedig a felfüggesztés. Vagy ezt már mondtam? Amúgy két fontos eltérő tulajdonsága van egy gramofonhoz képest. Egyrészt nem kopik el az acéltű, hiszen ez gyémántból van, másrészt kisebb tűnyomás is elég, ezért nem hántolja ki a tű a barázdából a hangot. Harmadsorban pedig a rezgések a tekercsben elektromos jellé alakulnak, így tovább erősíthetők.





Meghajlított vaslemez, valamint két darabka mágnes.





   Már csak a tekercs van a helyére beszorulva. Láthatóan kiszedte valaki előttem a tekercset, hiszen két óránál van a csévén egy egyenesre csapott rész, aminek biztosan nem arrafelé kellene néznie.





És még ez volt a legélesebb kép...
