Orosz tápegység Kometa 206 magnóhoz
(majd lesz a magnó is, csak győzd kivárni)

Rendezkedtem egy kicsit a szobában, minek eredményeképp sikerült
bedugnom az orosz kismagnót az amerikai autórádió fölé.





A tápegysége viszont már nem fért oda. Gondoltam belenézünk előzetesnek.
Hogy magának a magnónak a szétszedésére mikor visz rá a lélek?
Már persze ha van nekem egyáltalán olyan...
Na az egy jó kérdés!





A doboz szögletes, a rács pedig mintha hangszórónyílás lenne, de persze nem az.





Stilizált adótorony logó van a tápegység dobozán.
Ez speciel sem a tápegységhez, sem a magnóhoz nem illik.





Különös, hogy a négy lábból csak háromban van csavar, azonban gyárilag ilyen.





Eddigi tapasztalataim azt sugallják, hogy ez itt egy kapcsoló.
Illetve nem itt, hanem valahol ott bent.





   Az van odaírva, hogy tápegység Kometa-206-os magnetofonhoz. No nem mintha egy árva szót is tudnék oroszul... Ezt a szöveget is csak úgy sikerült megfejtenem, hogy ezt a tápegységet egy Kometa-206-os magnóhoz adták.





Íme egy szabványos tápcsatlakozó dugó, csak orosz.
Mondjuk nehéz is volna letagadnia a származását...





A hálózati zsinór egy helyen el van égve. Ahol a piros nyíl mutatja,
ott kilátszik a kábel bele. Na ez nem egy életbiztosítás!





Mai szemmel nézve, ennek a villásdugónak meglehetősen szokatlan formája van.





Ami azért van, mert a hátulja egyben aljzat is,
hogy ne kelljen elosztó, ha épp nincs kéznél.

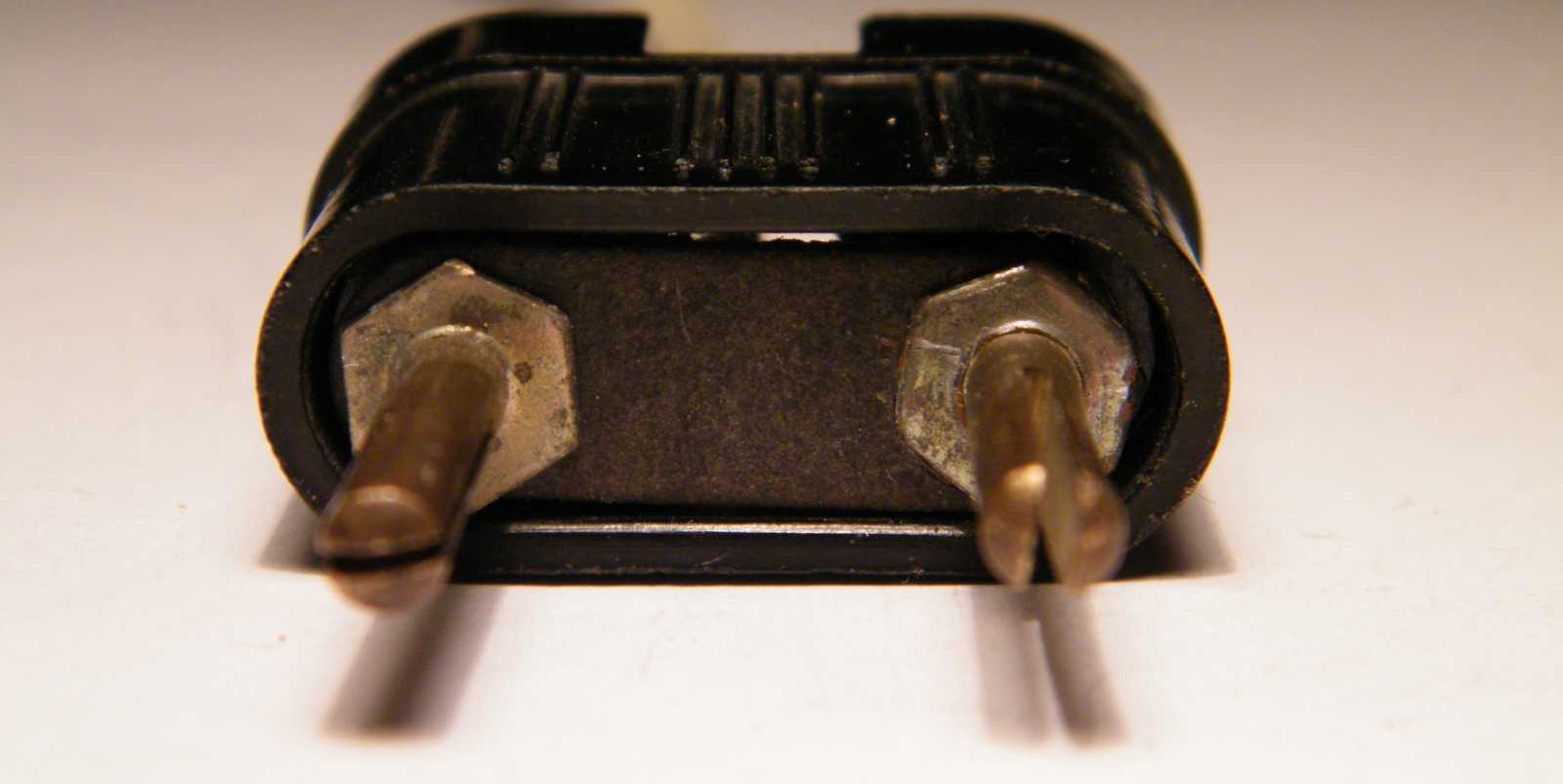

A villásdugó szárai bevágottak. Régen kétféle megoldás volt.
Vagy a dugó szára rugózott a bevágásnál fogva, ez a tipikus banándugó,
vagy az aljzatban volt a rugózás. Ma már ilyen az összes hálózati konnektor aljzat.
A mai konnektor dugók már mind tömör szárúak, tulajdonképpen jók is mindenféle
aljzatba, kivéve persze a régiféléket. De min van régiféle aljzat? Régi csöves rádión,
amiből idővel természetesen szintén fogok mutatni, csak érjek már végre oda.





Nem is orosz volna, ha nem vasvázon lennének benne az alkatrészek.





Mondjuk nincs benne valami sok alkatrész...





Van benne például két biztosíték.





Tranzisztor + ellenállás + zéner dióda. A világon mindenütt a feszültség
értékét szokás ráírni egy zénerre, kivéve persze az oroszoknál.





A Д6 rajszámú zéner típusa Д813, az értéke pedig 12 volt. Illetve a katalóguslap
szerint 11,5-től 14-ig, ami egy zéner esetében meglehetősen nagy szórás.





   Ez itt egy kapcsoló, csak lehet le van róla törve a gombja. (de persze az is lehet, hogy direkt ilyen) A kapcsolót két oldalról egy-egy anya tartja. Mondjuk nem úgy néznek ki, mintha meg lennének húzva... Az mondjuk elképzelhető, hogy mini rugós alátétek vannak az anyák alatt, csak ebből a szögből nem látszanak.







   A kapcsoló mondjuk legalább kapcsol. Rámértem a multiméterrel. Ez a hálózati feszültségválasztó kapcsoló, ami úgy a jó, ha nincs rajta gomb, mert így legalább nem kapcsolódik át csak úgy egyszerűen véletlenül.





A műszer szerint ez egy 12 voltos stabilizált tápegység. Mivel nem volt a dobozban
semmi különösebben érdekes, remélem maga a magnó azért izgalmasabb lesz.





Elektrolit kondenzátor vastag kartonpapírba tekerve, majd vaspánttal rögzítve.
Tulajdonképpen ezen egyetlen kép alapján is kitalálható, hogy ez a valami orosz.
