LED lámpa
(övé a jövő)
Na mit hozott nekem a nyuszi?
Persze én vettem, csak ráfogtam a nyuszira.
1.500 forint nagyon sok pénz! Valakire rá kellett kennem a herdálást!
Az van bepipálva hogy 100 wattos.
De nem leszek pipás ha nem annyi, mert tudom, hogy nem annyi.
Irigy vagy mi?
Éppen ilyet szerettem volna építeni.
Ez okból félre is tettem néhány
döglött energiatakarékos izzót, amik most mind mennek a kukába.
Mindössze öt wattos. Ez fogyasztás szempontjából
igencsak jól hangzik!
De vajon milyen lehet a fénye?
Vannak rajta hűtőlyukak is. Ez egy kifejezetten jó ötlet!
Szerintem ugyanis
az energiatakarékos izzók jórészt saját magukat ölik meg a melegükkel.
Vajon hogyan tudom levenni a LED-eket takaró burát?
Egyetlen jól irányzott mozdulattal.
Mennyi LED van benne? Kereken 60 darab!
Én is pont ilyet terveztem, de a franc aki megépíti, mikor kapni is lehet.
Én mondjuk nem így képzeltem el a LED-ek beépítését.
Egymásra épített kör alakú
egyre kisebb panelekben gondolkodtam. Mondjuk amit látunk az az ötletesebb
megoldás. Sokkal kevesebb anyag van benne. Összerakni is egyszerűbb.
Viszont amit én csináltam volna, abban több lett volna a LED.
Értem én, hogy LED, de mi hajcsa? Mivel a piaci árura nincs garancia,
így nyugodtan szétszedhetem.
Persze ha garanciális volna,
akkor sem igazán tudnék idegességbe esni...
A LED-ek panelját két csavar tartotta a helyén,
valamint némi ragasztó.
A ragasztópettyek úgy hevertek mint két eltévedt paca, és semmi
ellenállást sem
tanúsítottak.
Hiába is tették volna, hiszen
köztudottan ellenállhatatlan vagyok! Meg
persze
kiállhatatlan is...
Nem egy bonyolult elektronika. Sajnos oda van ragasztva a panel, így nem
látszik a mintázata.
Ahhoz, hogy visszarajzoljam a kapcsolási rajzot,
na ahhoz előbb le kellene innen tépnem.
Azt meg azért mégse!
No persze csak vicceltem...
Gondoltam bekapcsolom szétszedett állapotban,
amihez azért nem ártana
egy

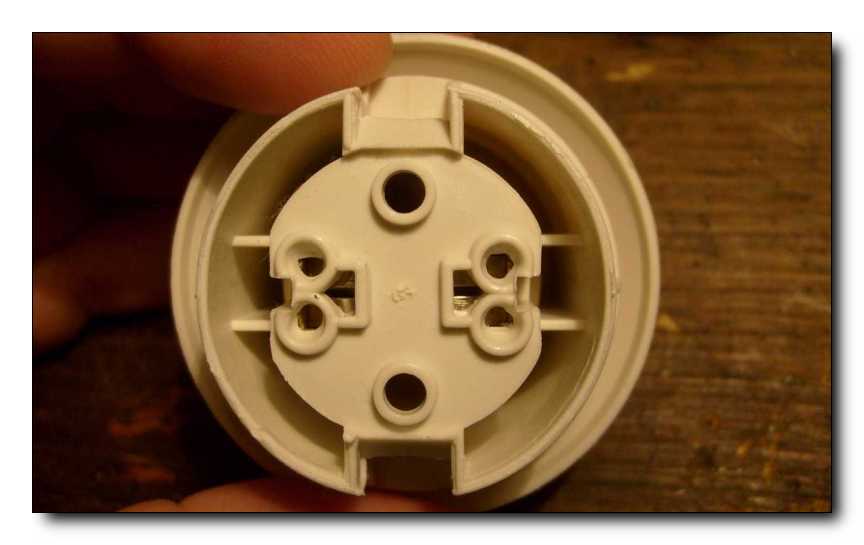

foglalat. Ott hever bal kézről lent, mint minden rendes háztartásban.
Hülye egy foglalat, hiszen csak bele kell dugni a
drótot, amit aztán megfog egy rugó.
Mikor egy 100-as izzótól szarrá olvad az egész, akkor mennyire fog ez tartani?
Ha most beledugok egy darab drótot, akkor hogyan fogom belőle kihúzni?
Ezért inkább két bonctűt dugtam a foglalatba.
A bonctűk végére jön a műszerzsinór krokodilcsipeszes vége.
A műszerzsinór banándugós vége megy a konnektorba.
A multiméter vezetéke rácsíptetve a kis panelre.
Jobb ha nem csinálod utánam, mert rázós!
Íme a visszarajzolt kapcsolási rajz.
Az előbbi mérés szerint 182 volt feszültség jut a LED-ekre.
Nem sok, hiszen a LED-ek sorba vannak kötve. Nézzük meg a rajzot, mi micsoda.
Soros kondi, vele párhuzamosan egy kisütő ellenállás. A 10 ohm áramkorlátozó.
Diódahíd, hiszen a LED-eknek egyenfeszültség kell. Az 1 kilós ellenállás is
áramkorlátozásnak van, a 4,7 mikro szűri a feszt, hogy ne villogjanak
a LED-ek, az 1 Megohm pedig kisüti a kondit ha kikapcsoljuk
a lámpát.
De nézzük meg mi lett mindennek az eredménye.
Tisztára olyan mintha nagyon világítana, pedig nem is!

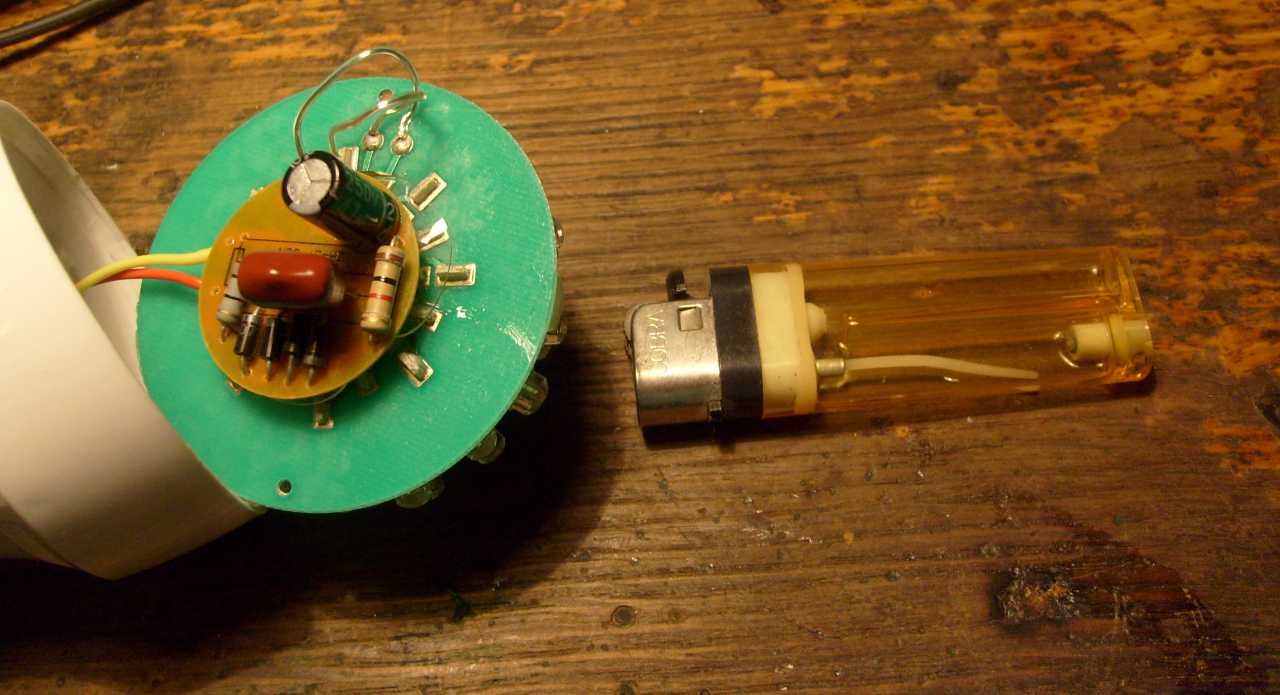

Öngyújtóval megmelegítettem a ragacspöttyöt,
majd odanyomtam a panelt.
Olyan lett, mint újkorában! Ez természetes, hiszen még újkorában van.
A két pici csavart már nehezebb volt vissza pirinckázni a helyére.
Nem volt könnyű lefényképezni, de végül sikerült.
Azért ezt a macit fotóztam az asztali lámpába
tekert LED-es fényforrás fényénél,
mert
Töcsök szivárványszínű. Persze ez a fotó nem arról szól, hogy mennyire
világít
a sok LED, hanem inkább arról, hogy a fényképezőgépem még
ilyen mostoha
körülmények között is használható képet
készít.
Töcsöknek amúgy nem kék az orra!
Kipróbáltam, hogy bevilágítja-e a szobát.
Bevilágítja, de igen kevés a fénye.
Persze ha az a cél, hogy ne essünk át a bútorokon, akkor megfelel.
Illetve használható még enyhe helyi megvilágításnak is.
