Super rack
(wincseszterhez)
Mivel végre letudtam a tavaly tavaszi képsorokat, jöhetnek
végre az ideiek.
Hol valami könnyű alanyt választok, hol egy elígért tárgyat. Ma például egy
útban lévőt szemeltem ki alanynak.
A Tesco gazdaságos gumicukros
dobozon egy bontásra váró HDD fiók
billeg. Már fél éve!
A HDD keret alatt volt egy CD tartó konzol.
(jobbra HAMA felirattal)
Gondoltam megragasztom. Ha másért nem, hát azért, mert erősen szétesett.
Kihúztam egy eldobható ecsetet az ecsetes poharamból, ami azonmód kettétört.
Brutális vagyok ma (gondoltam), majd enyhén megszorítottam a kettétört ecset
nyelét.
Erre fel (mint az a képen látható) rengeteg apró darabra esett szét. Jóféle
műanyag!
Mondjuk szerintem egy kissé korai felhasználás előtt megkezdeni a lebomlást...
Szabvány 5,25-"os helyre beépíthető HDD keret.
A külső részt belecsavarozzuk
a számítógépbe, a fiókba tesszük a wincsesztert.
A fiók kihúzásával könnyedén
el tudjuk vinni a merevlemezt egy másik
számítógéphez. Persze csak akkor, ha
abban is van fogadásra szolgáló keret. Bedugjuk a fiókot, s már ott is
vannak
az adataink.
A fiókok kihúzását / bedugását mindenkép kikapcsolt állapotú
számítógép mellett
végezzük!
A fiókok mérete szerencsére szabványos.
Mindegy, hogy fekete vagy bézs, rácsos, vagy akár teli előlapú.
|
A keret szélén található egy apró kapcsoló, ami kettős célt szolgál. Egyrészt feszültség mentesíti a dobozt, másrészt megakadályozza a kihúzását. Ez utóbbi akkor jól jön, ha egy mindenbe kapaszkodó kiskölök négykézlábol a lakásban. Persze egy igazán eleven gyereknek semmi sem lehet akadály. Anya! Honnan tudja a kölyökzáras gyógyszerdoboz, hogy még gyerek vagyok? |
A kapcsoló és a LED-ek melegtakonnyal vannak
beragasztva.
Az egyik LED a bekapcsolást jelzi, a másik pedig az adatforgalmat.
Így néz ki összedugott állapotban, felülnézetből.

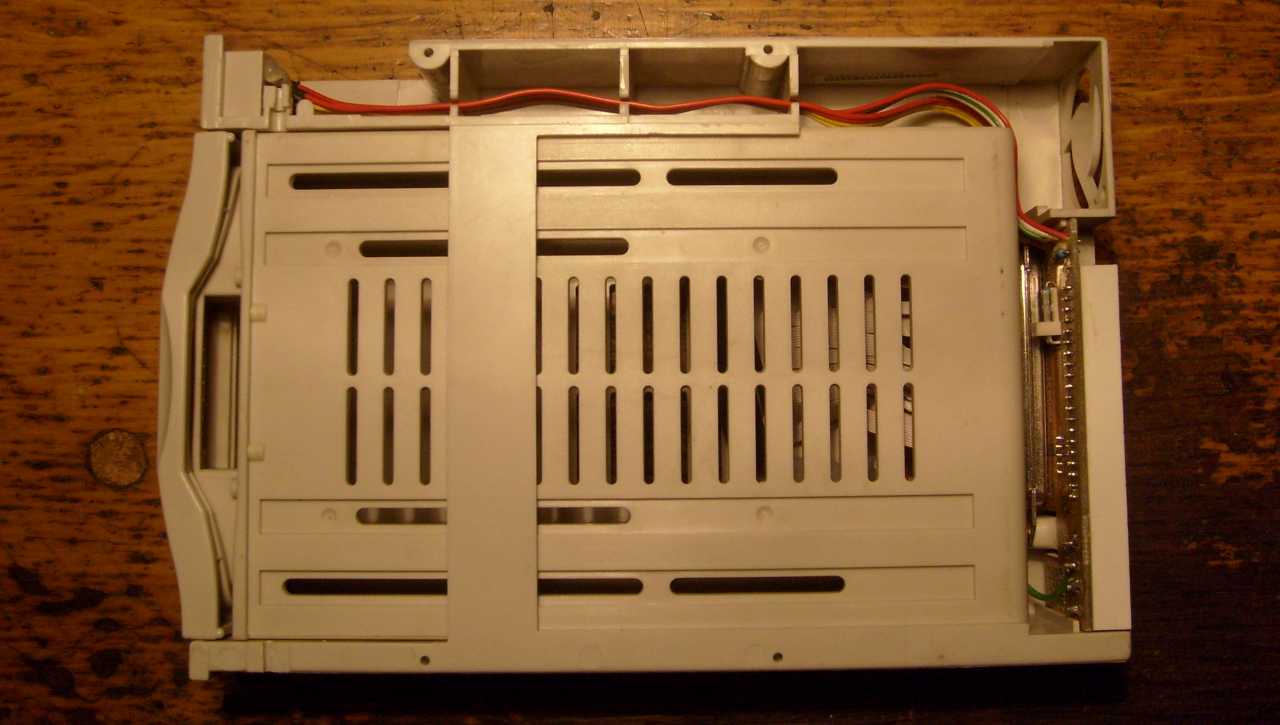

Mint fent, de most alulról.
Akad belőle itthon néhány darab. (szó szerint a
béka segge alatt vannak)
Régi, már használhatatlanul kiskapacitású wincseszterek vannak bennük.
Mindig azt mondom: Á... Biztosan jó lesz még valamire!
Hát ja. Nehezéknek...
|
Hátulról nézve bal oldalt van hely egy pici hűtőventilátornak. Egyes fiókokban van gyárilag ventilátor, másokban nincs. Amelyekben van, azokból azonmód ki szoktam kötni, mert úgyis csak zörög. Ha újkorában még nem is, de pár hónap múlva biztosan rákezdi. Utólag igencsak kényelmetlen (már többször megtettem) a fiók helyén hosszú csavarhúzóval benyúlva hatástalanítani a zörgő ventilátort. |
|
A balra látható csatlakozóba a számítógép alaplapja felől érkező IDE kábelt kell bedugni, a jobb oldaliba pedig a tápkábelt. Középen felül van egy USB csatlakozó is, ha épp USB eszközt szeretnénk fiókolni. Jobbra fent - alig láthatóan - egy Made in China felirat díszeleg. |
A fiók kihúzva a keretből.
Ez a hatalmas csatlakozó szolgál az elektromos
jelek átvitelére.
Jól szolgál. Általában nincs vele semmi baj. Ha van? Akkor csere!
Egyszer próbáltam javítani a lábak óvatos hajlításával, de értelmetlen,
mert bármiféle adatunk többet ér, mint egy néhányezer forintos HDD fiók.
Nem sok minden tartja a helyén a kapcsolót.
A kapcsoló felé tartó kábeleket meg még annyi se!
|
Ezzel a picike billenpattyal részemről nagyon nem vagyok kibékülve! Ilyen picike kis vacakra bízni a HDD felé tartó áramot... Azt szoktam csinálni, hogy még a keret beépítése előtt kikötöm a kapcsolót. Magán a hátsó csatlakozós panelen szoktam áthidalni a drótok helyét. Kontakthiba, bizonytalankodás, gyanús fagyás, újraindulás esélye ezzel a megoldással erősen csökkentve. |
|
A kapcsoló gombocskájából oldalra kilóg a henger alakú kis pöcök. Mikor bekapcsoljuk (áram alá helyezzük a wincsesztert), akkor nem lehet kihúzni. Persze a PC - és az adataink - védelmének érdekében bekapcsolt gépnél se így, se úgy nem tanácsos kihúzni a HDD-t tartalmazó fiókot. |
A panelen nincsenek alkatrészek, csak a
csatlakozók összekötésére,
illetve mechanikai tartására szolgál.
A fiók rész fedél nélkül.
|
Ez volt a baja. Egyszerűen el lett tépve a
szalagkábel.
Persze nem olyan könnyű ám elszakítani... A régi gazdájának is ráment pár éve.
Más hiba miatt járt itt a gép javításon, és ha már úgyis beletúrtam, megnéztem
ezt is. Végül is a fent látható hiba miatt nem működtek a fiókba dugott HDD-k.
Egyik sem működött, mert több HDD van, de csak egy fiók. Vagyis a fiókban cserélgetik a HDD-ket.
Normális... |
A kábel a sok hajtogatástól elérett, már viszonylag könnyedén szakad.
Mivel az egész műanyagból van,
magán az anyagon kívül sajnos nincs benne semmi
újrahasznosítható. Persze ha kell egy lyukacsos lemez egy doboz hátuljára, akkor
a fiók tetejéből
kivágható.
Annak valószínűsége, hogy dobozt építek valamihez
(tartalom hiányában) igen
csekély.
Persze nem minden szétszedtem maradványai
végzik a kukában, ugyanis belekezdtem egy érdekesnek ígérkező projectbe, mégpedig
rádiót építek címen.
Ez már a második, vagy tán a harmadik félbehagyott rádióépítős
projectem, de ez engem annyira nem
zavar.
A vezérelv mindössze annyi, hogy mikor
végeztem egy szétszedtem cikkel, akarom mondani szerencsétlen alannyal, akkor
átnézem a
maradványokat.
Kellhet ezekből a lomokból valami egy rádióhoz?
Ha igen, akkor beteszem őket egy
dobozba.
Nem tudom, hogy hogyan
fog kinézni a végeredmény, de gondolom el tudjátok képzelni...
Hogy ne a szemetes felé vezető út legyen az
utolsó képen, íme az eredmény.
Végre stabilan áll a gumicukros doboz a lomos torony tetején...
