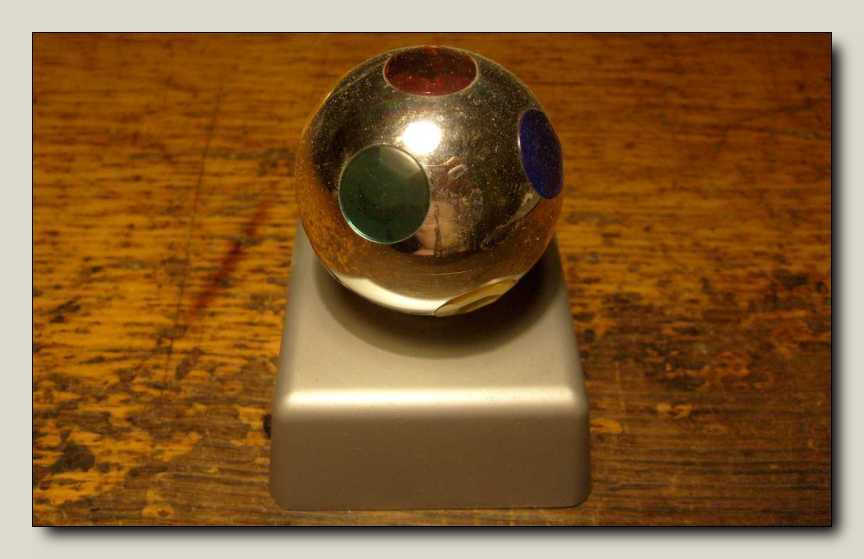

Miniatűr diszkó fényeffekt
(hogyan lehet élni nélküle)

Már komoly gyűjteményem van "kiégett" energiatakarékos izzókból,
de most nem róluk, hanem a középen "tündöklő" csodáról lesz szó.

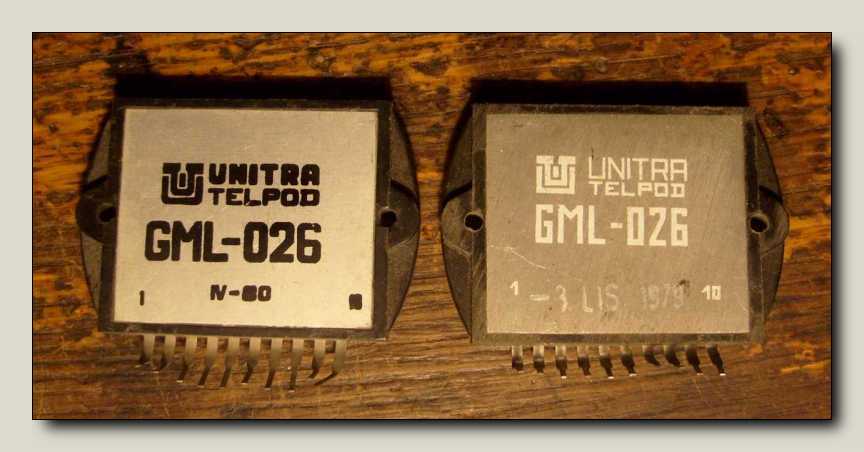

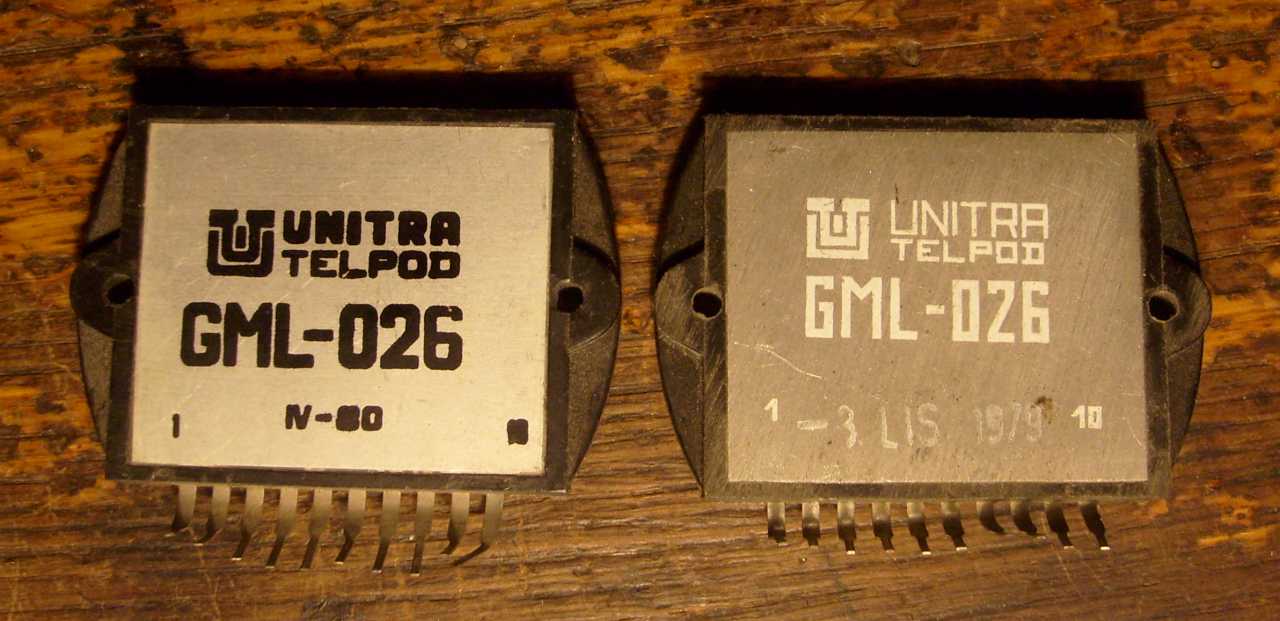

Kb. olyan felesleges, mint mondjuk ez a két vadonat új GML-026-os IC

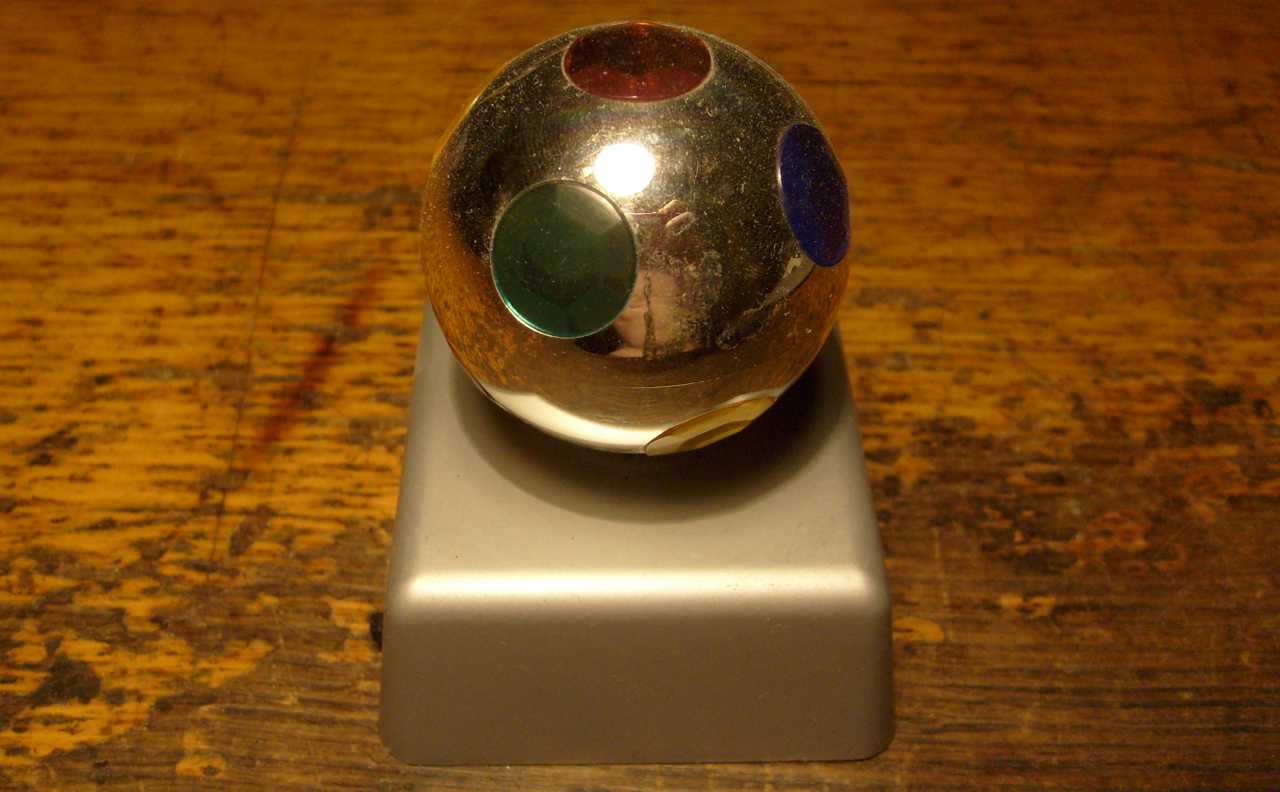

Ez a valami annyira megfogott...
Mivel a hatása alá kerültem, nem volt mit tenni.
Hiába volt minden ellenállás! Kényszeresen felvettem a földről...

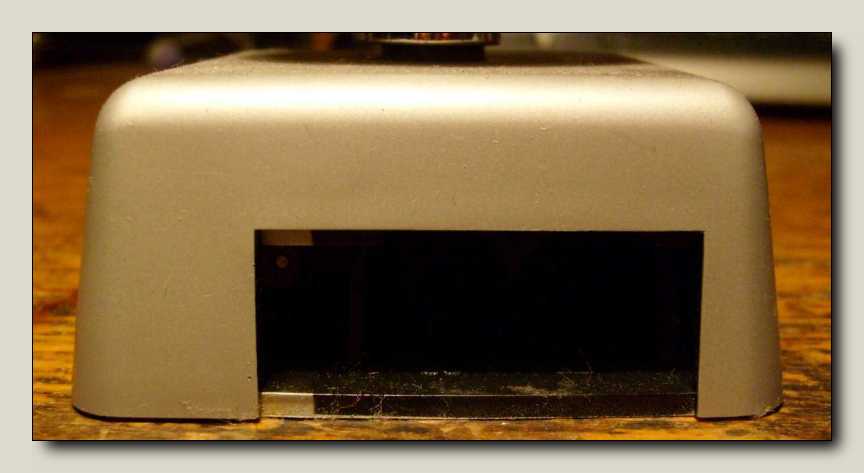

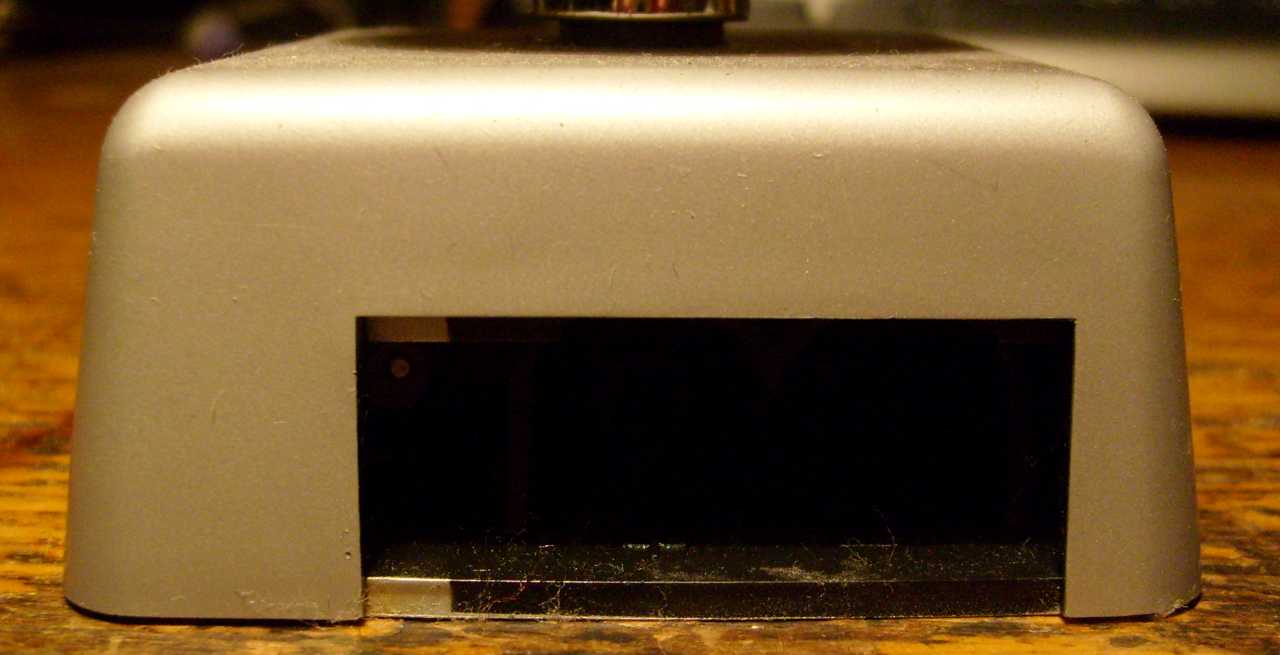

Pedig jól láthatóan hiányzott az elemtartó fedele.





De ha egyszer kapcsolója van, akkor áram van benne.
Bele kellett néznem!
Érted?

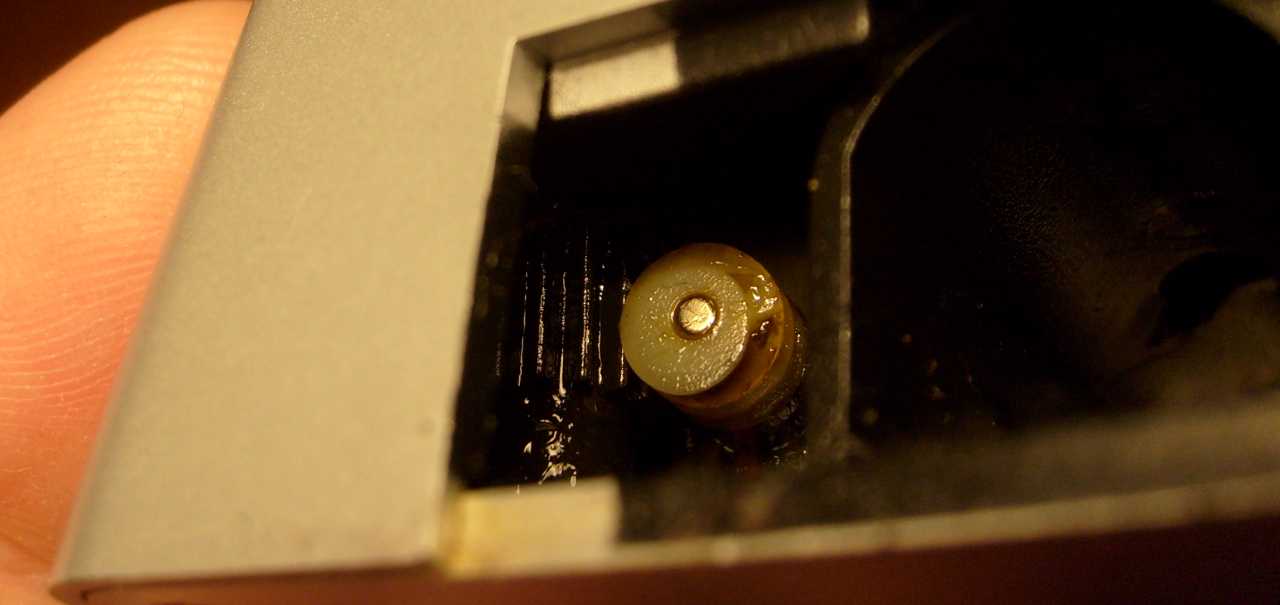

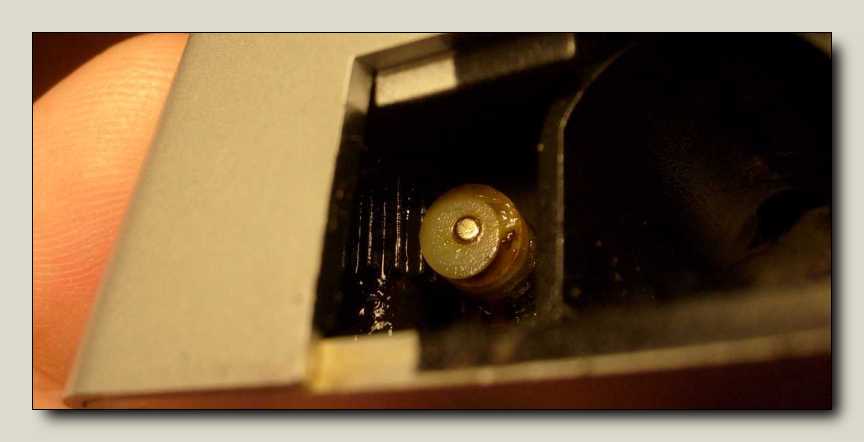

Kilátszik a lyukon a csigaáttétel.

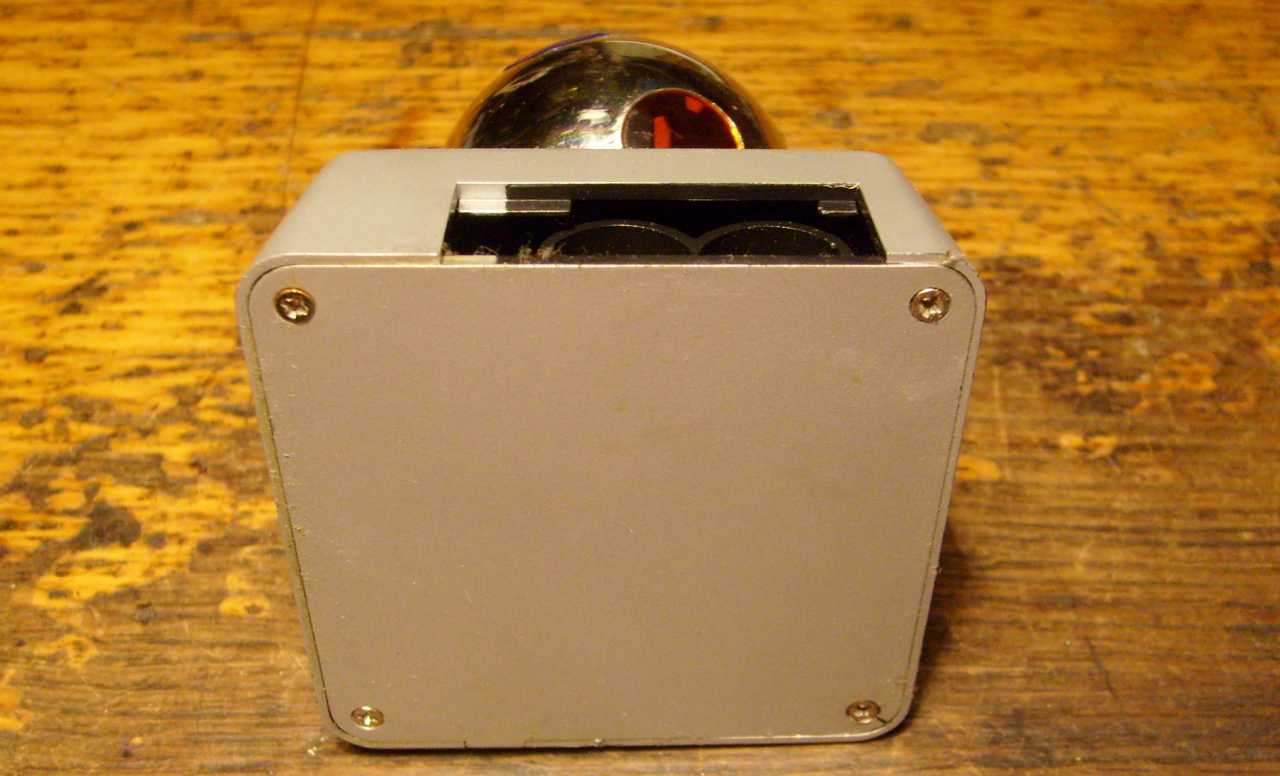

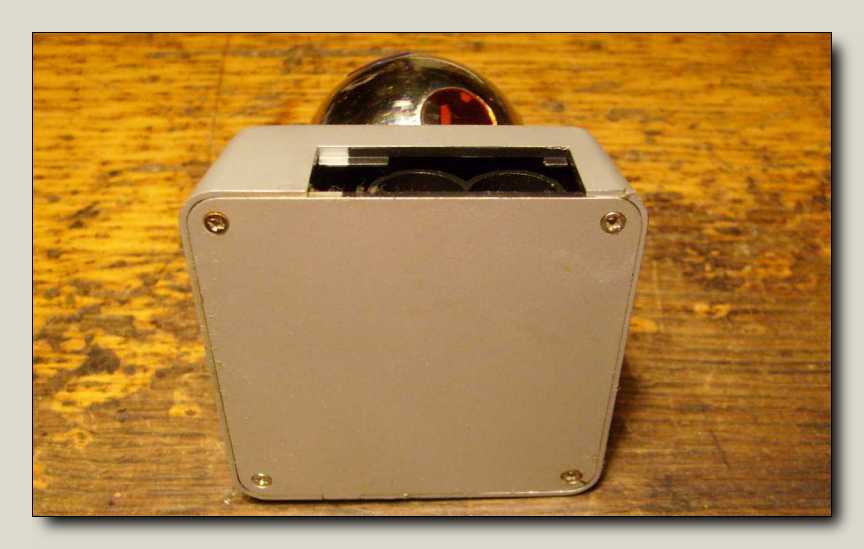

   Mostanában kispórolják a csavarokat az eszközökből. Szerintem ez egy kicsit a bóvli irányába viszi el a világot. Ellenben azt vettem észre, hogy az igazán bóvliban újra megjelentek a csavarok. Mármint azért, mert ezek annyira szar anyagból vannak, hogy a beakadó pöckök nem tartanák össze.





Szinte meg vagyok hatódva...

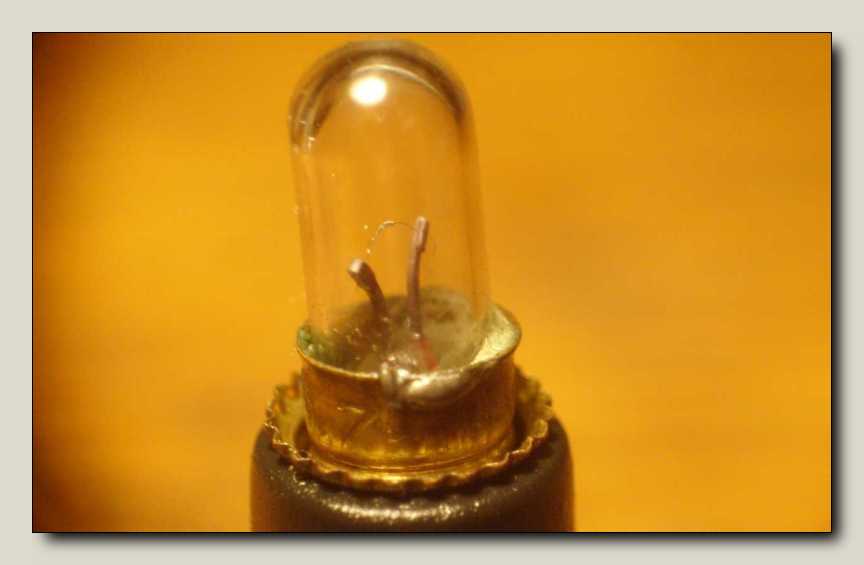

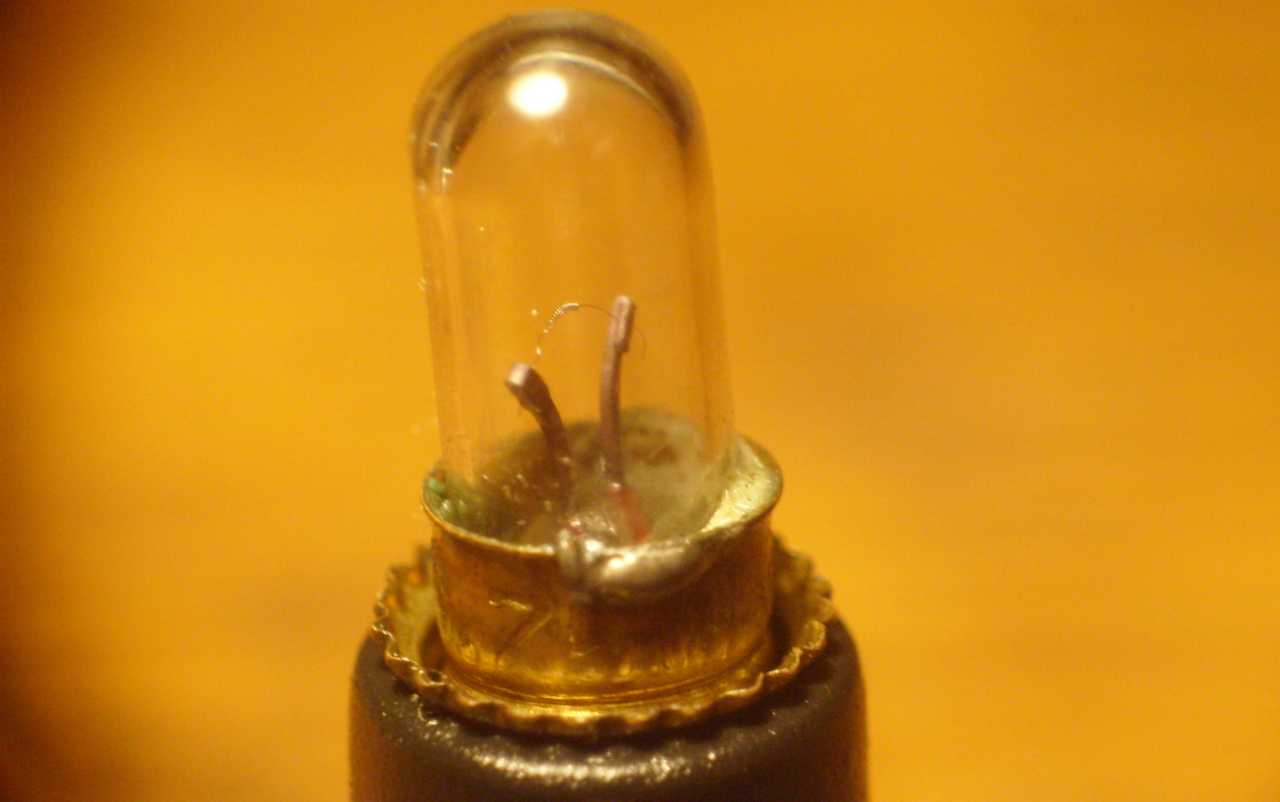

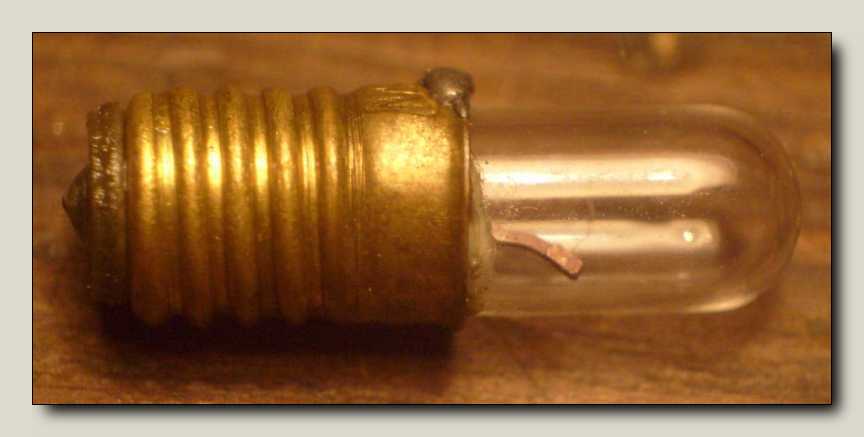

Ebben még csak nem is LED, hanem egy miniatűr izzó van.

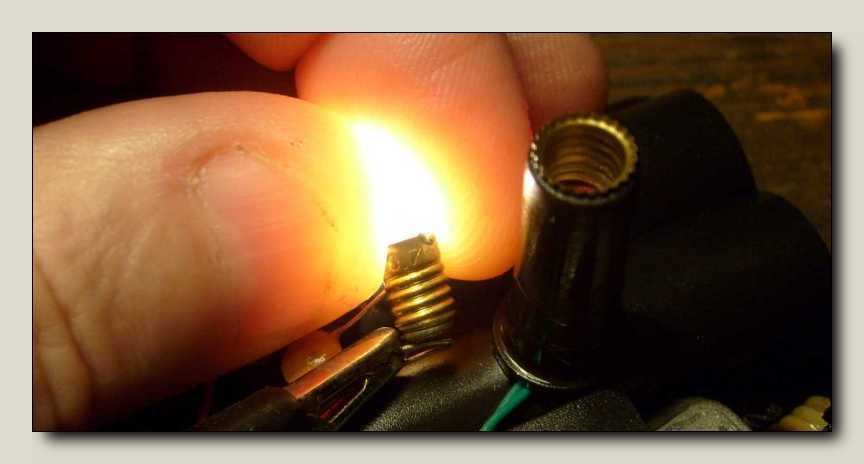

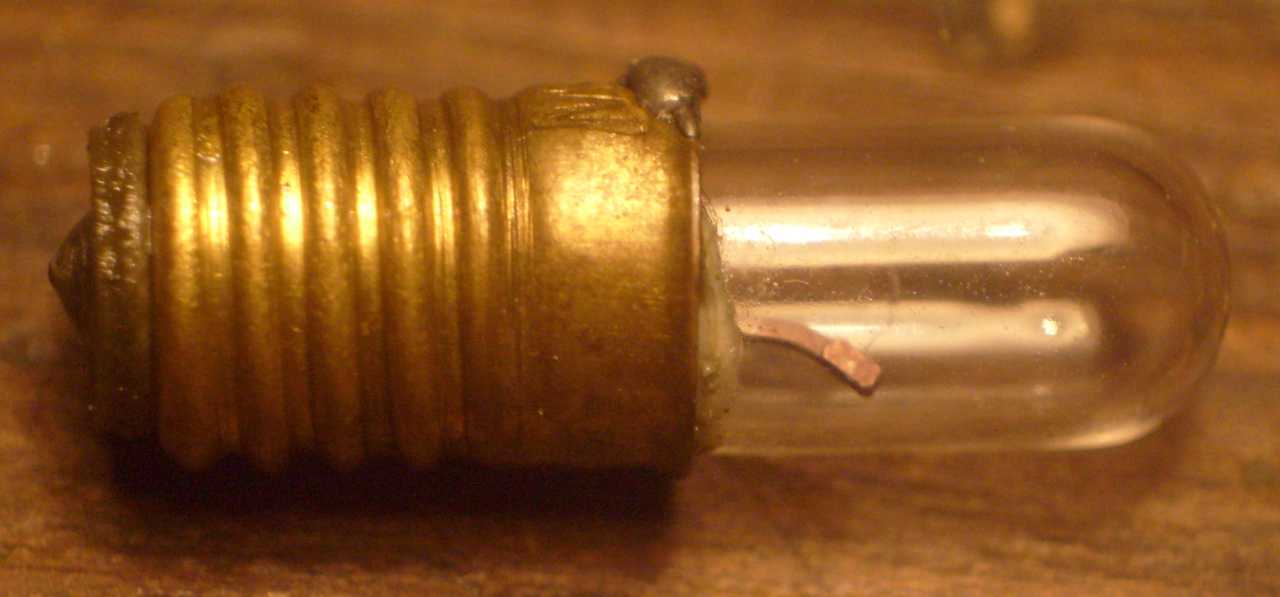

Milyen picike menete van nekije...

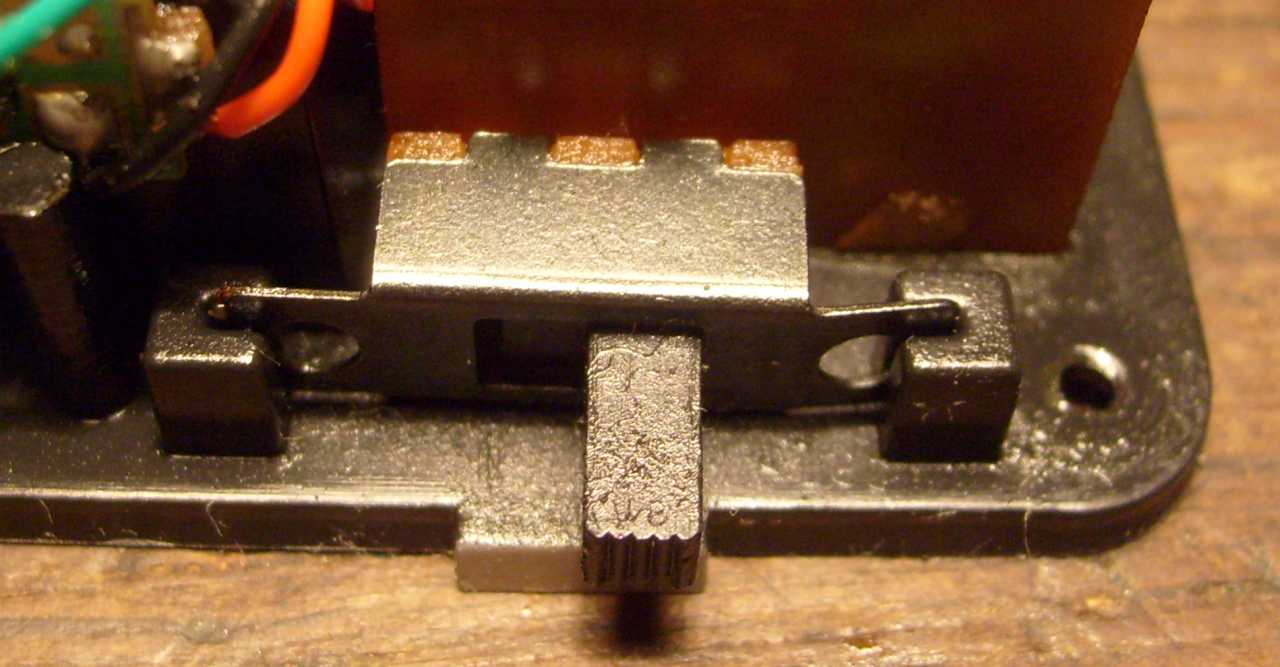

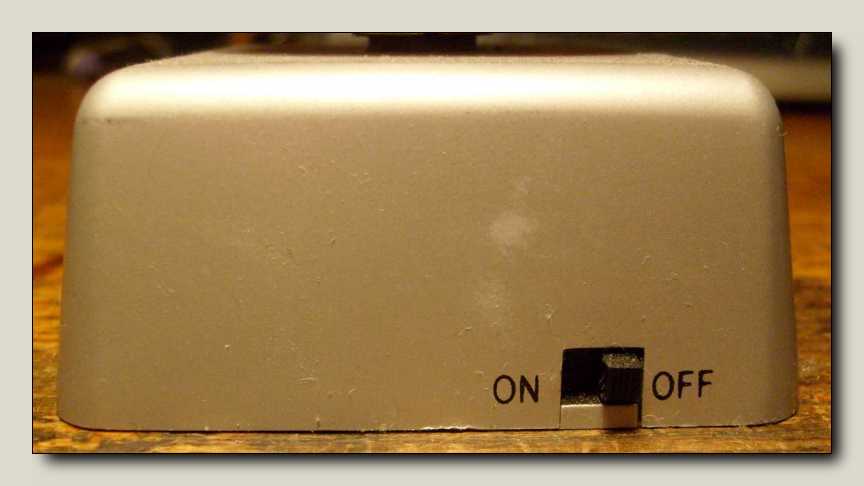

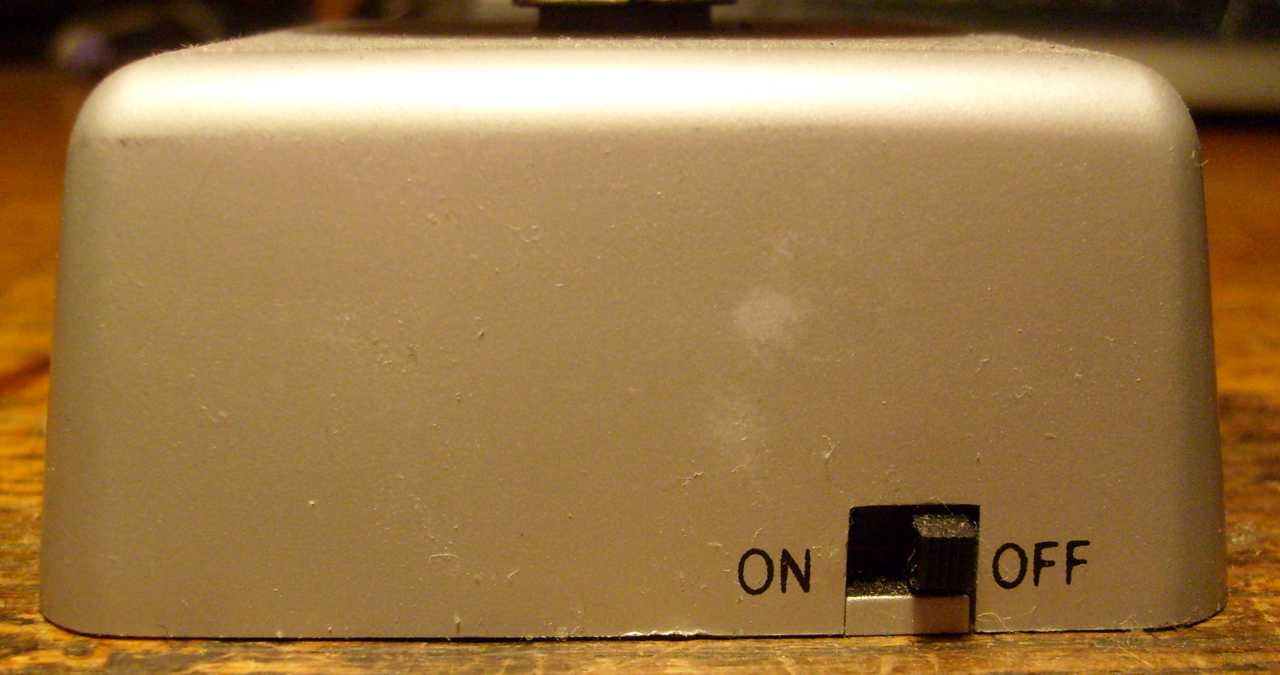

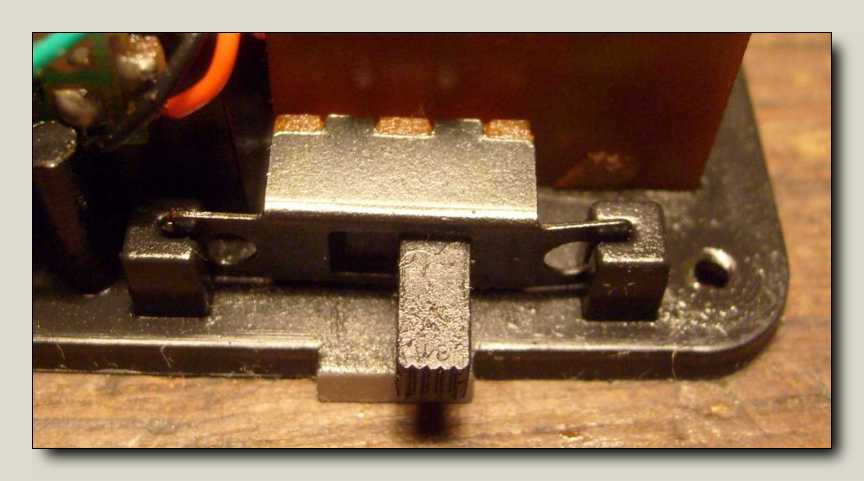

   A kapcsoló igencsak érdekesen van bekötve. A doboz oldalára ugyan on / off van írva, de a kapcsolónak mindhárom lába be lett kötve, márpedig ez egy hol ide, hol meg oda kapcsolom típusú kapcsoló! Vagyis ez az izé kikapcsolt állapotában is csinált valamit.

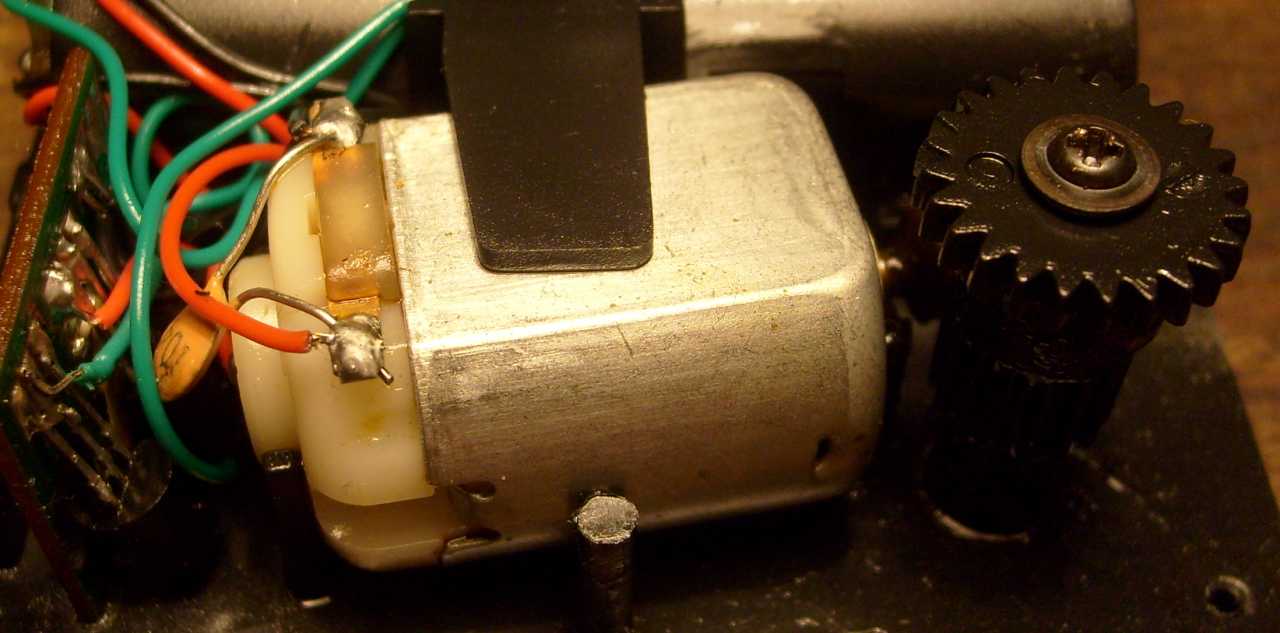

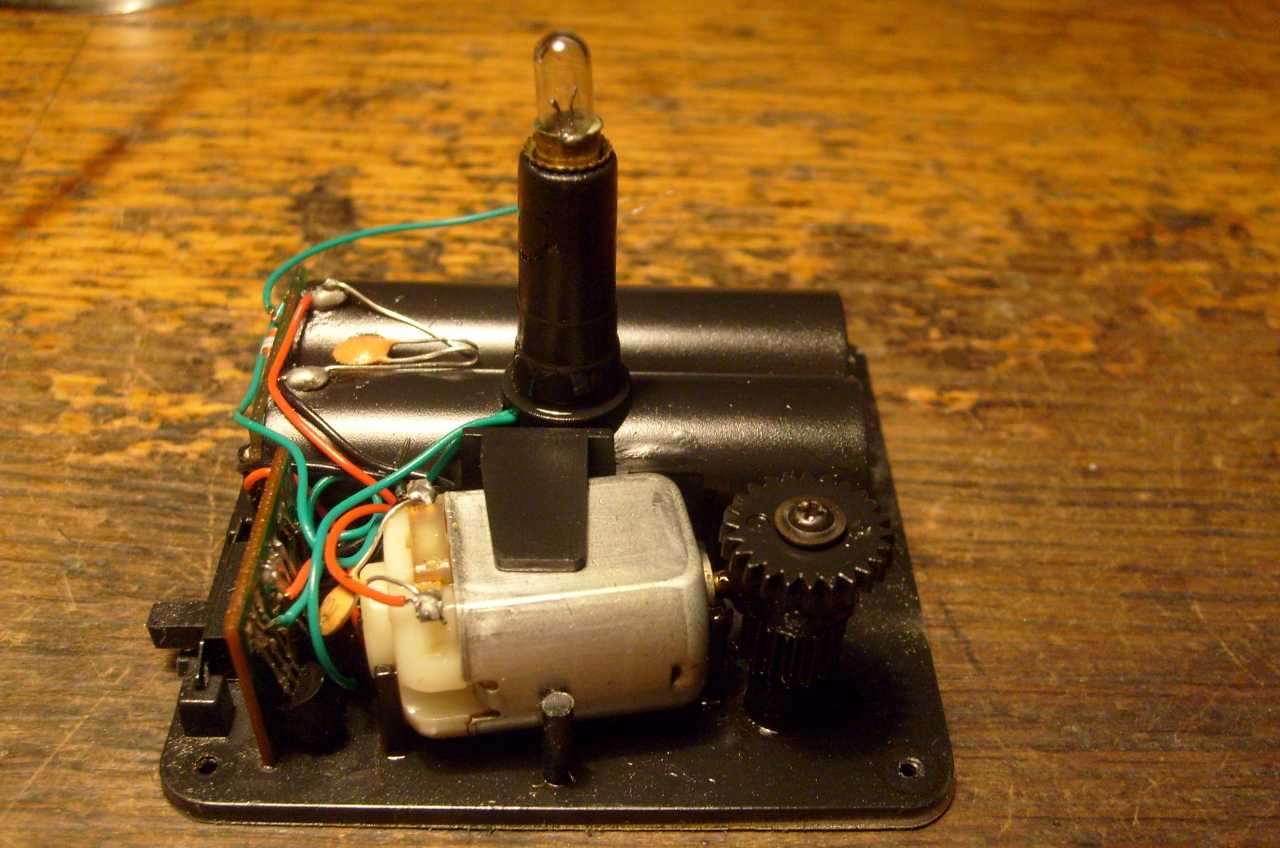

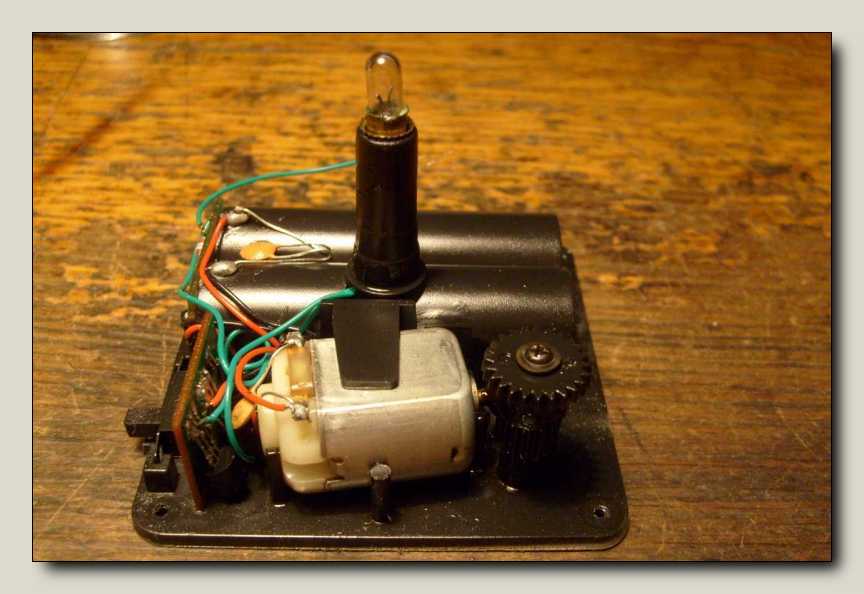

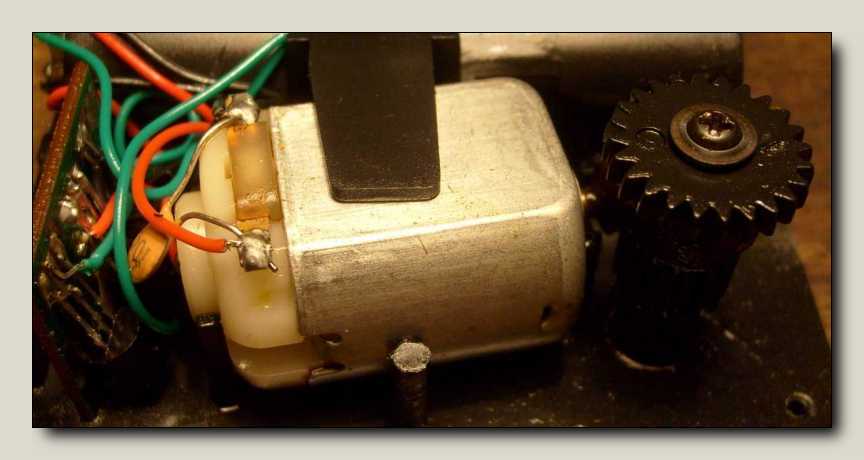

Van benne villanymotor, tehát egyértelmű, hogy nemcsak világít, de még forog is!

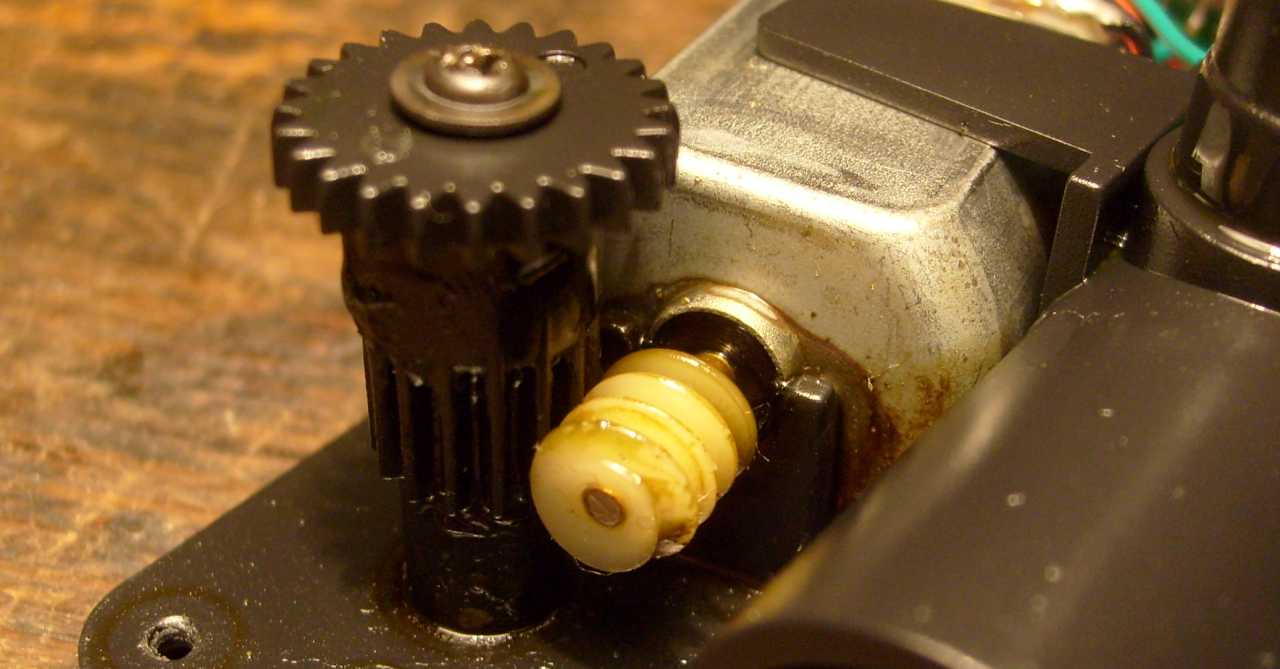

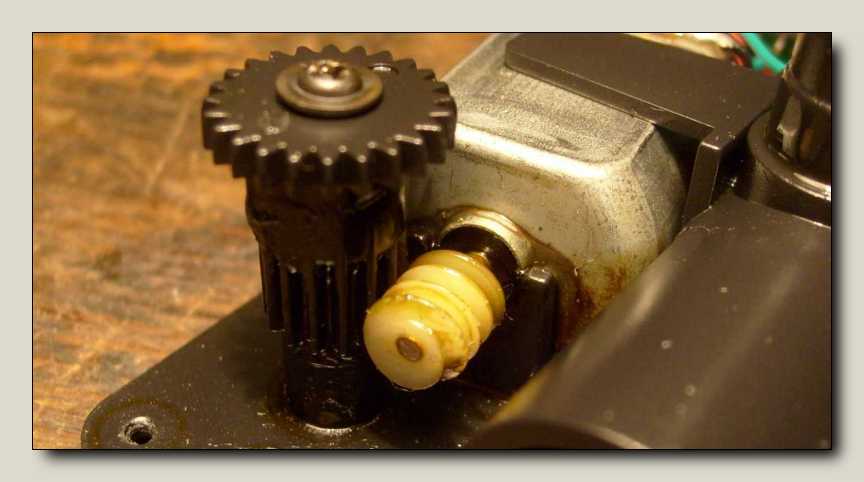

Szépen lassan forog, mert itt ez a jó kis csigaáttétel.

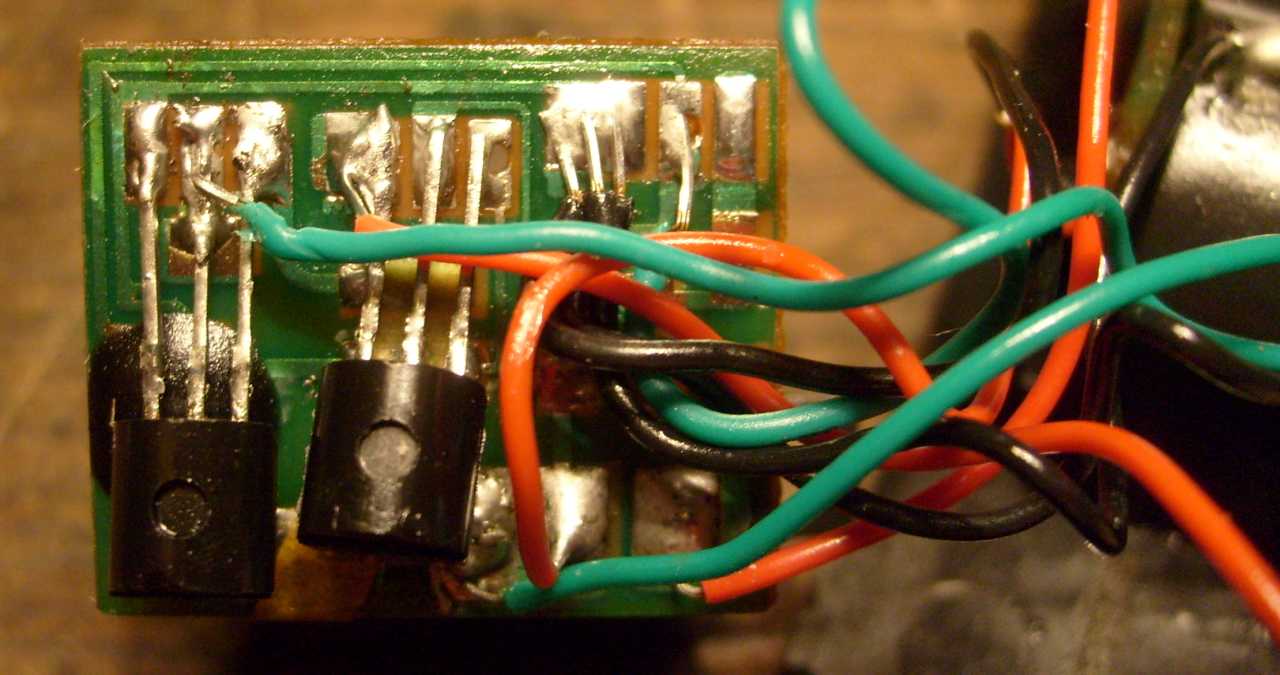

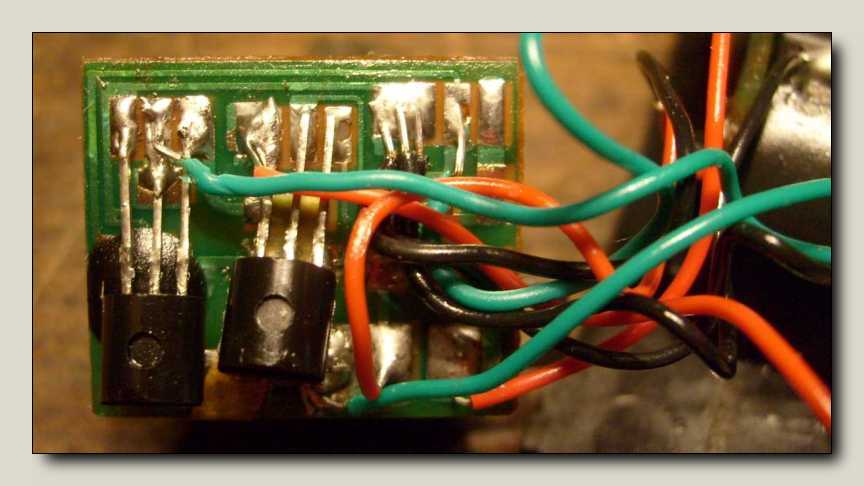

Két tranzisztor is van az elektronikában. Ahogy elnéztem a
jövőmenő drótokat, ezek kapcsolták a motort és az izzót.

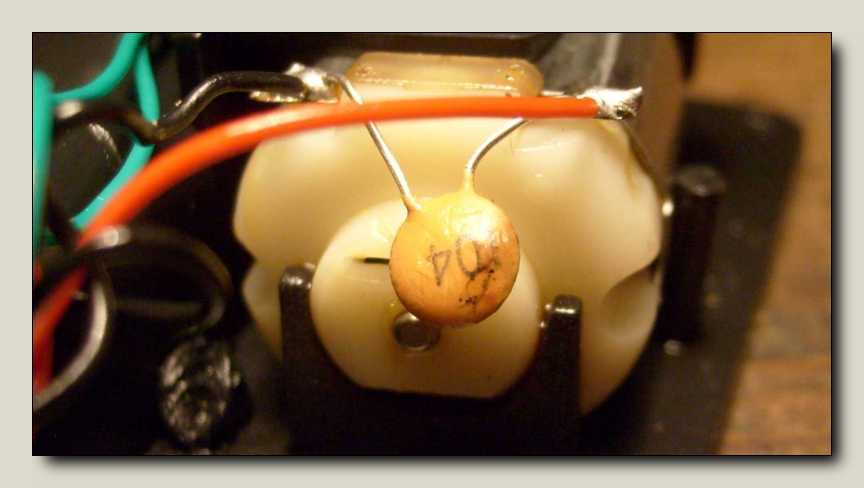

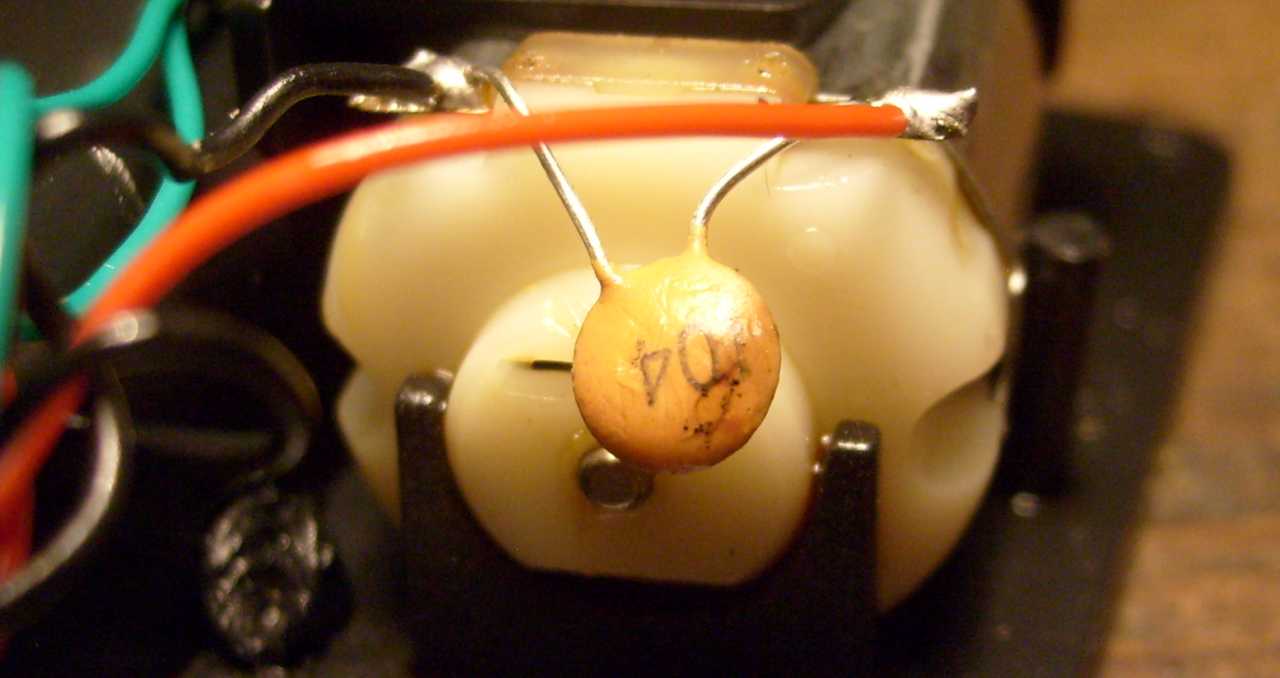

   Még zavarszűrő kondenzátor van a motoron. Ezek szerint a gyártónak olyan elképzelése volt a szerkezet élettartamát tekintve, hogy képes lesz számottevő rádiófrekvenciás zavart okozni.





   Ez a készülék agya. (ha már a vásárlóknak nincs) Ez egy miniatűr házi diszkó fényeffekt, ami manapság agy nélkül már elképzelhetetlen! Ezek a kínaiak szó szerint mindent gyártanak, amire nekünk csak igényünk van. Tegyük fel nem mi mondtuk, hogy gyártsák le ezt az izét. De el tudták nekünk adni!

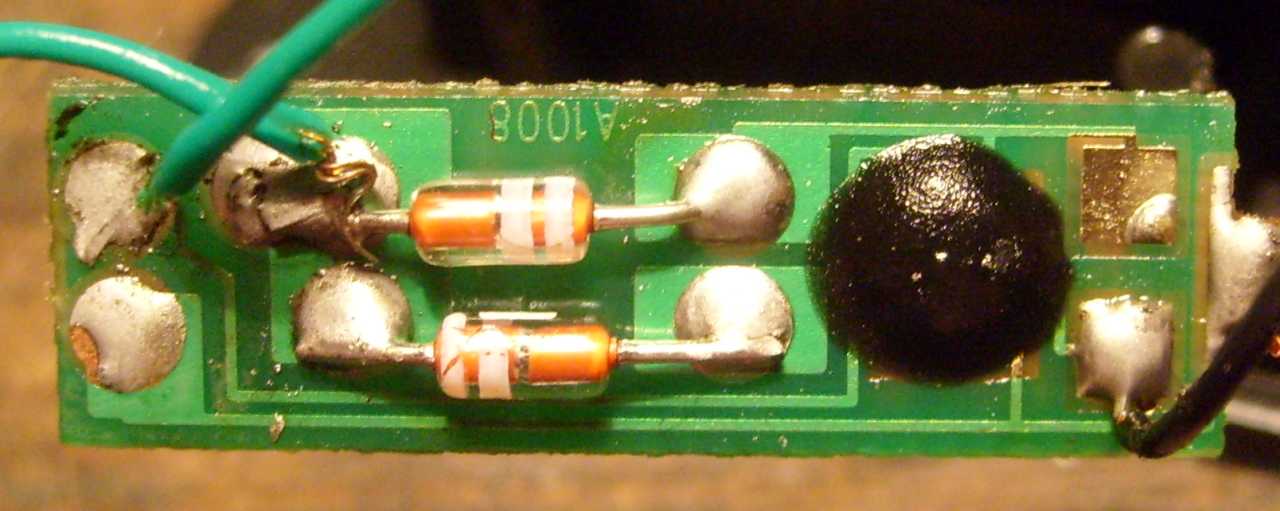

Szóval az úgy van, hogy a két dióda egyenirányítja a bal oldali zöld drótról érkező jelet. A fekete paca alatt van az agy, az dönti el, hogy mit csináljon a bejövő jel függvényében. Persze mindössze annyit tud tenni, hogy bekapcsolja az izzót és a picike motort.

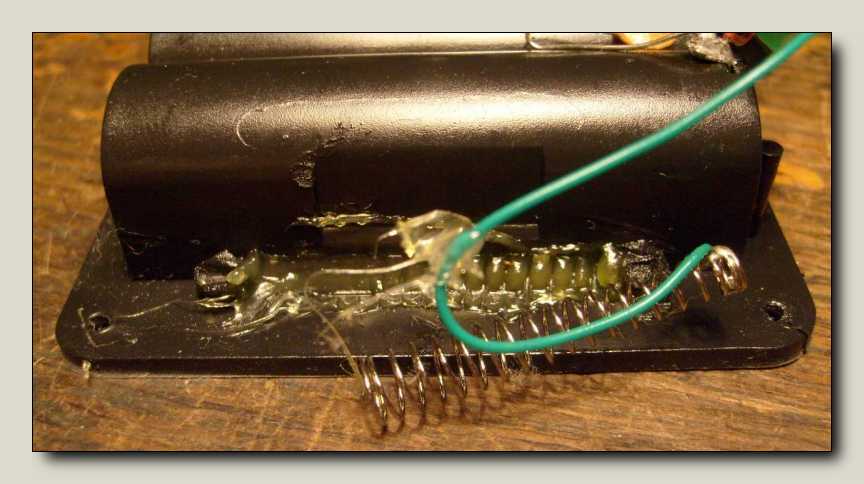

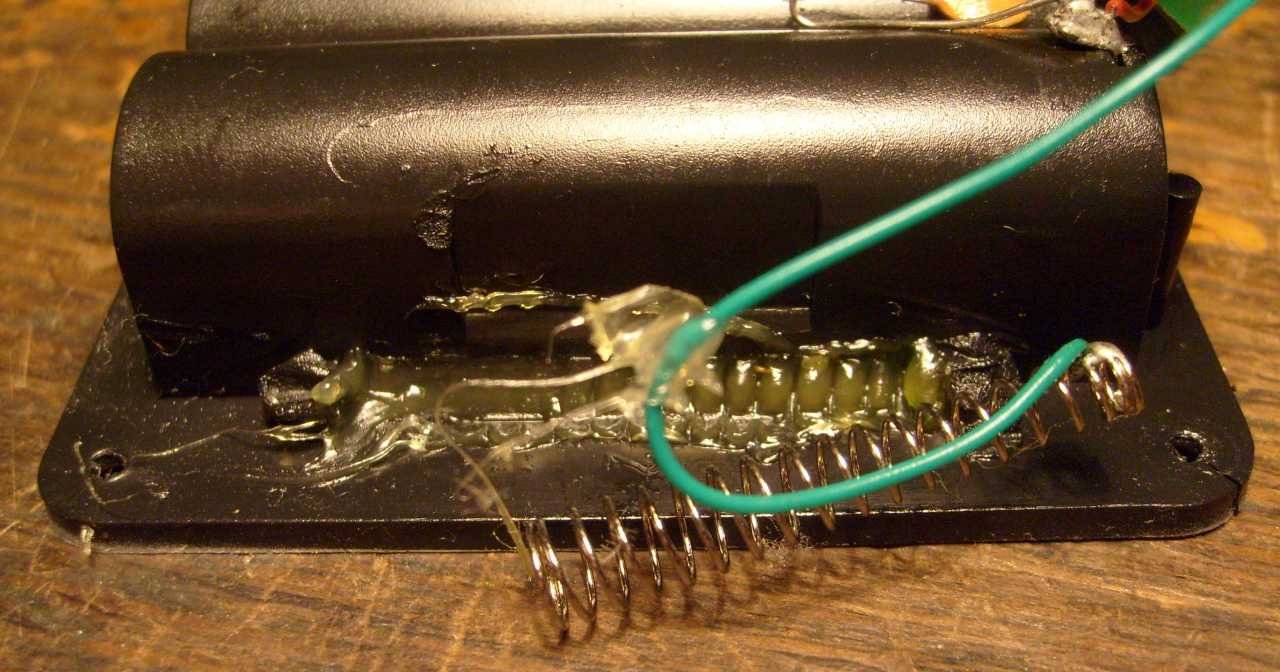

   Az elektronikus agyat vezérlő jel innen érkezik. Ez a rugó nem esett ki, hanem egyszerűen csak nem vezet sehová, ez ugyanis maga az érzékelő! Ha megközelítjük a szerkezetet (vagy nekimegy az aranyhörcsög), akkor valamicske jelet hozunk létre, amit a rugó összeszed (közeledés szenzor), az elektronika pedig bekapcsolja amit csak be tud kapcsolni. (motor és izzó)

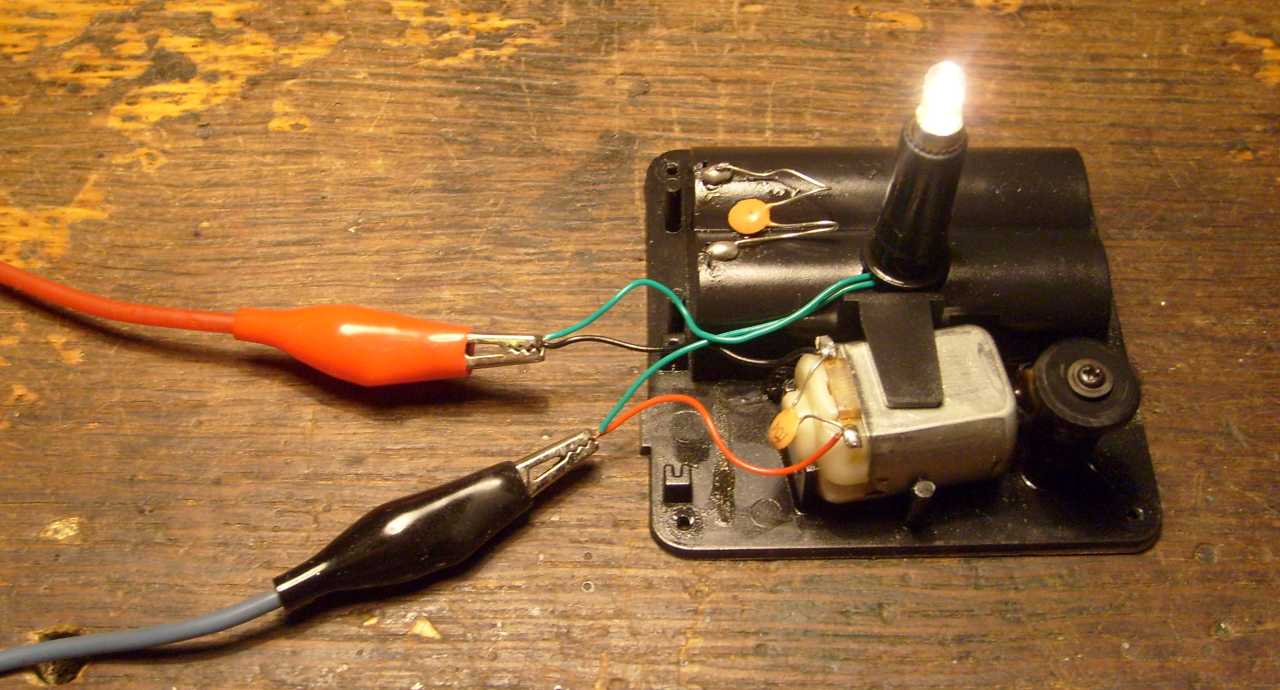

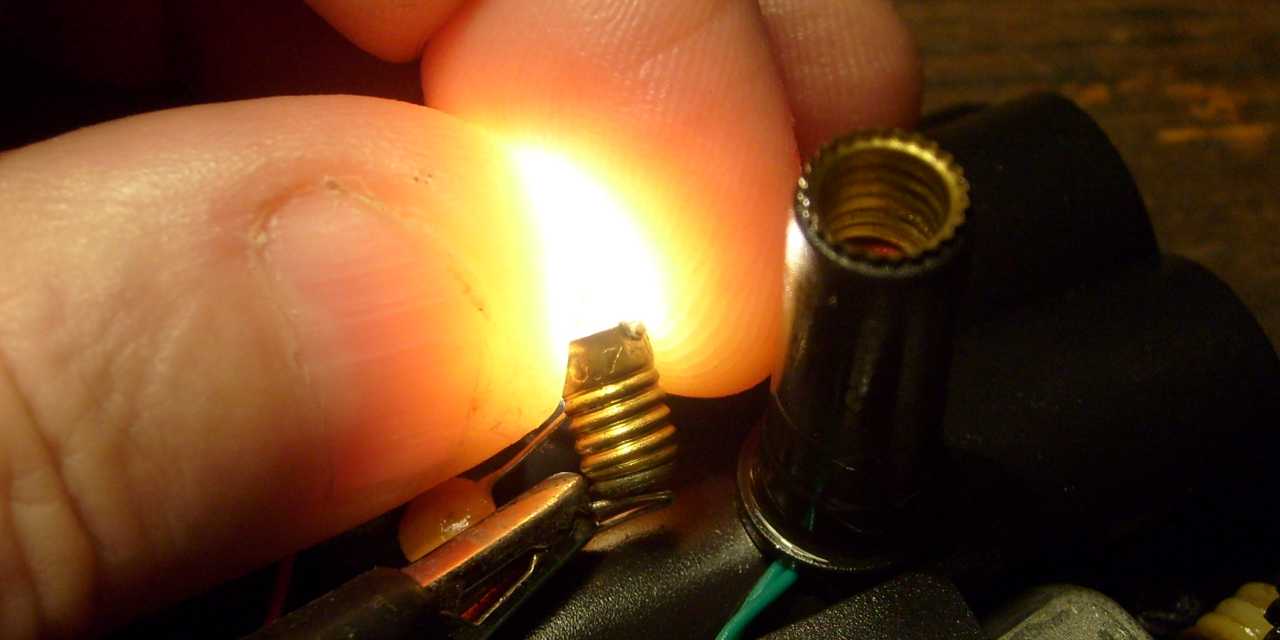

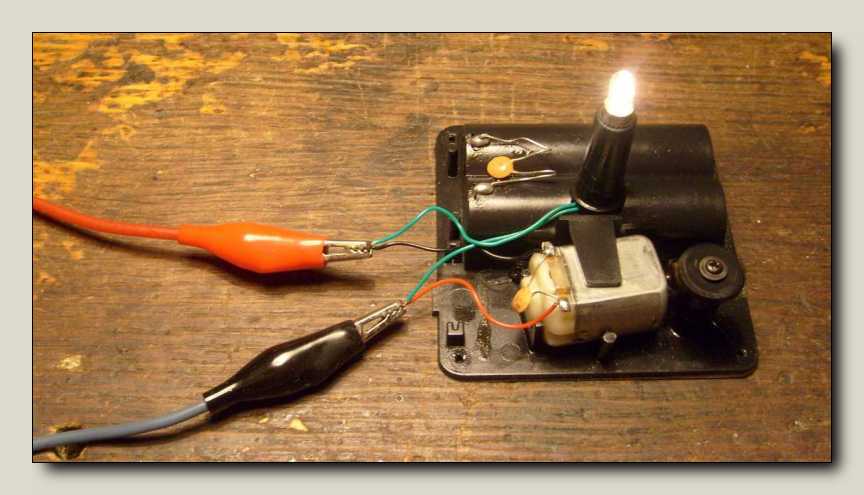

Az izzó világít, de csak azért mert közvetlenül kötöttem rá a drótokat.

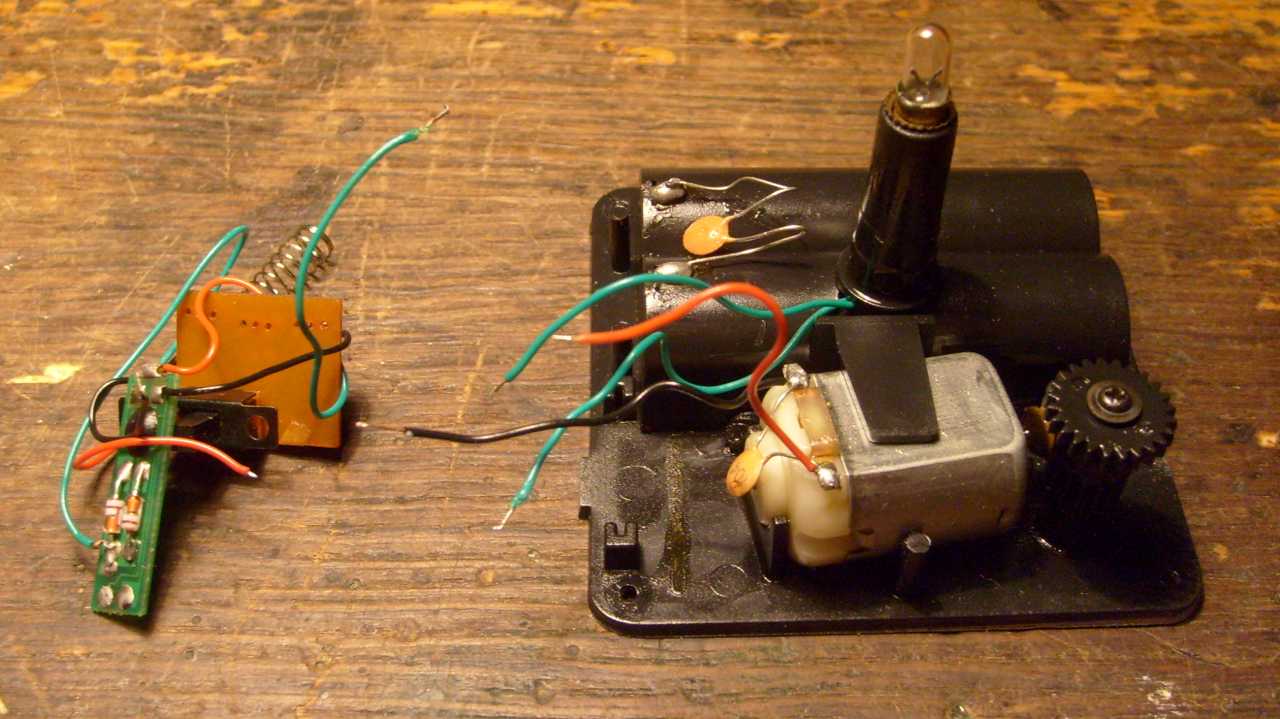

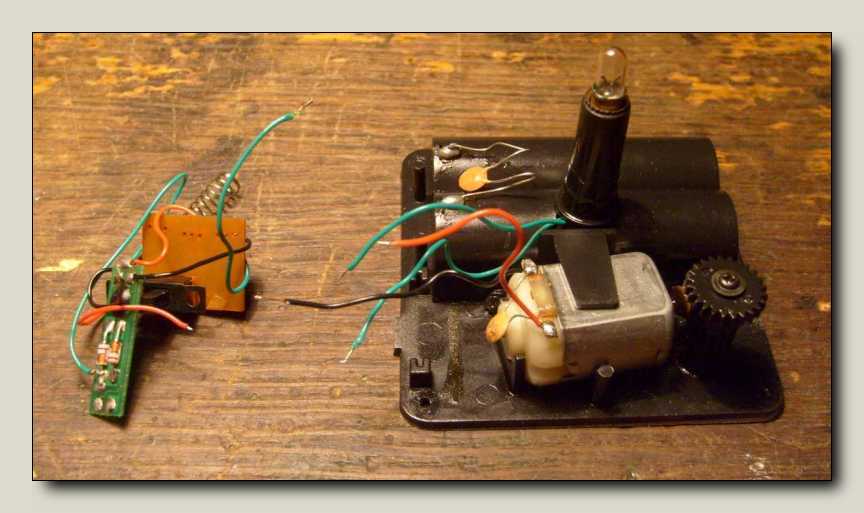

Mivel a vezérlő elektronika már nem működik, levágtam az agyat a testről.

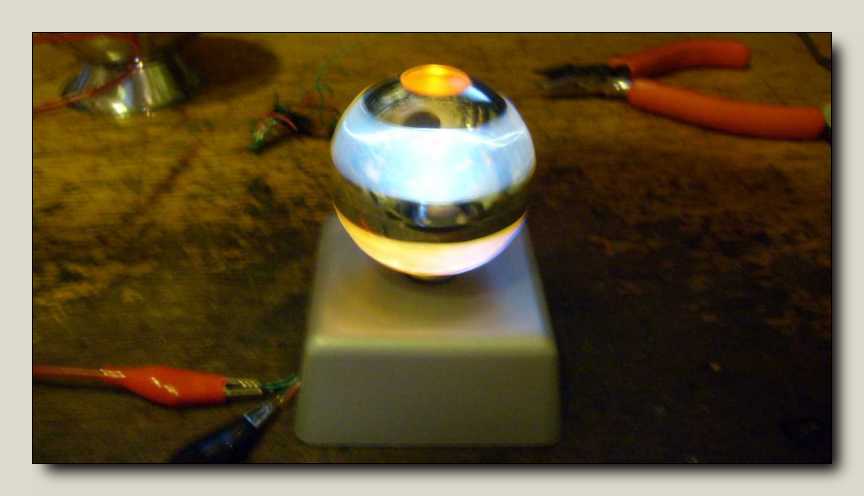

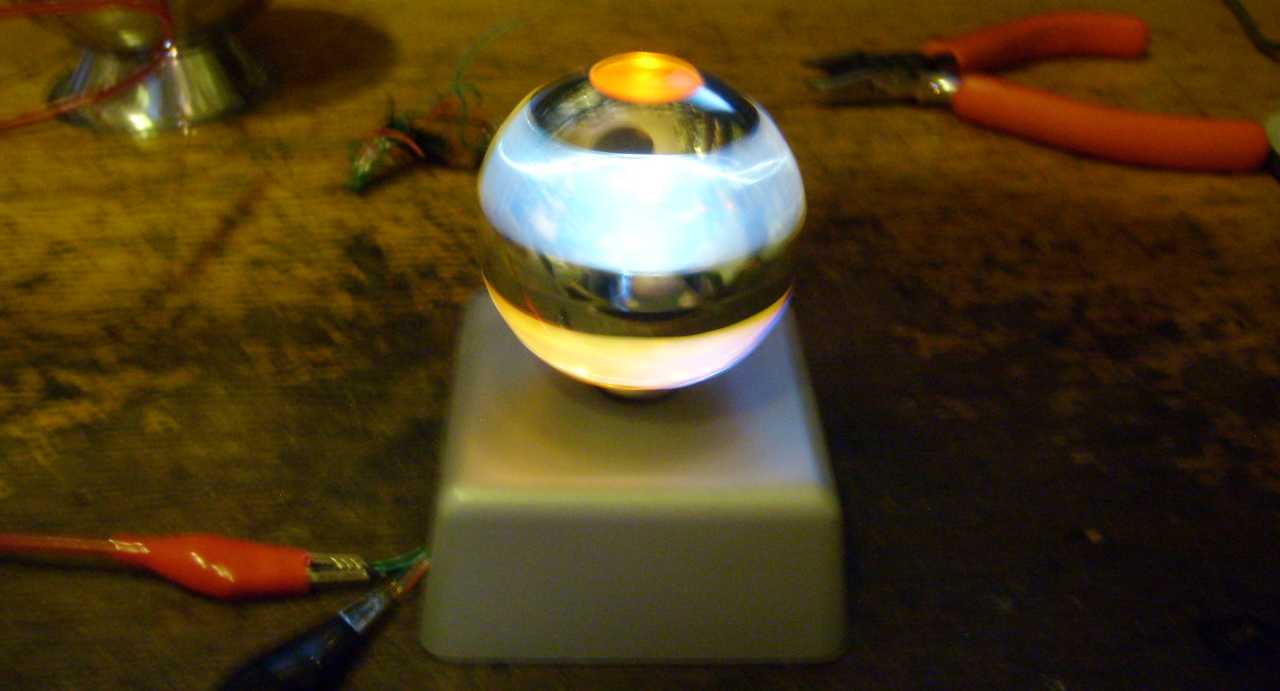

Világít és forog. Persze így csak a világosság látszik.





Így viszont már látszik a mozgás is, de persze csak elmosódva.







Na most a tuti!
Varázslatos hangulat mi? Látom el vagy ájulva te is...

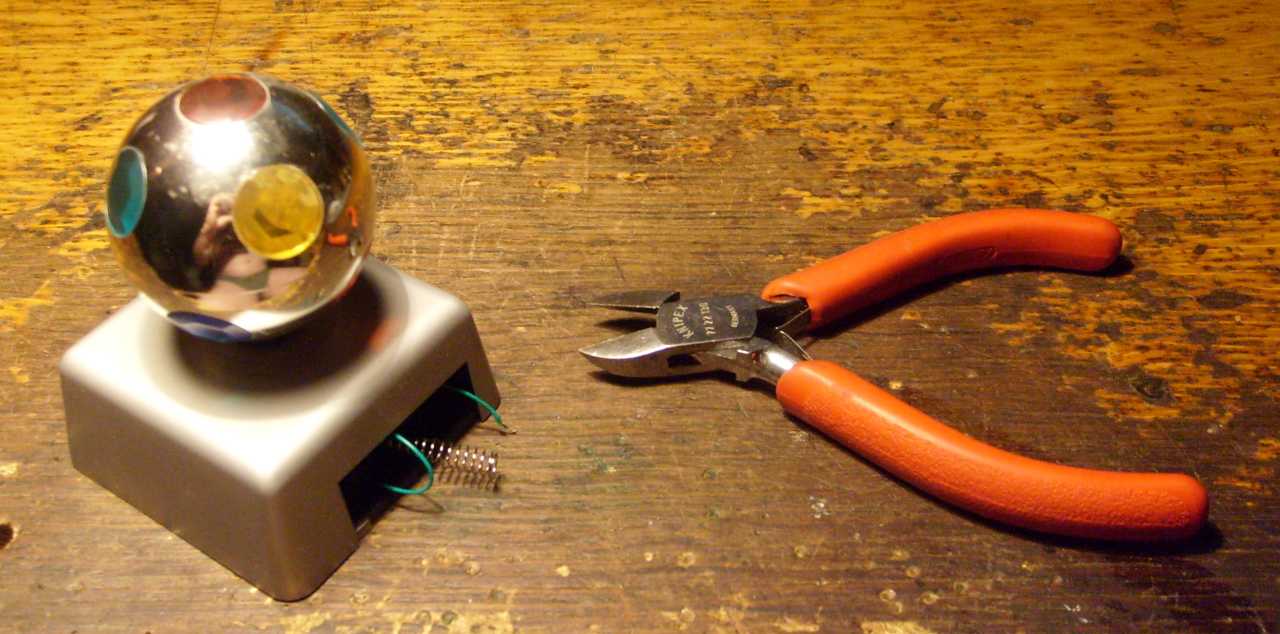

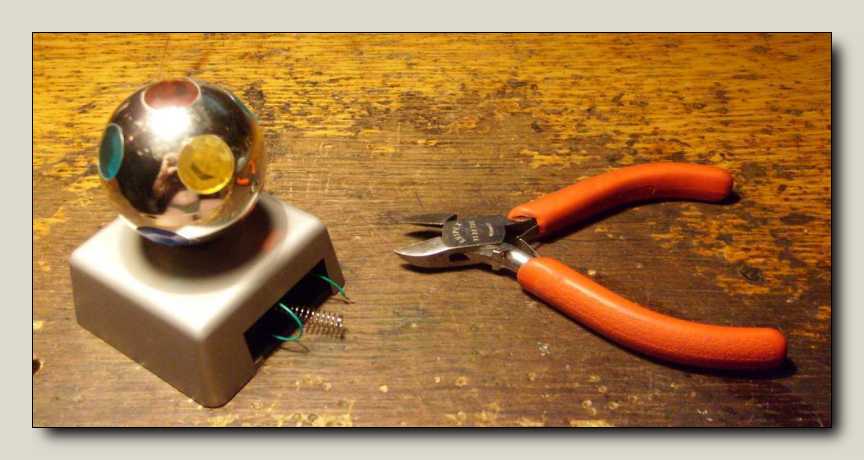

Betömtem a kieső részeket az elemtartóba, majd így
ahogy látod, bevágtam az egészet a szemetesbe.
