Előtét mérőműszerhez
(kaptam, és gyorsan tovább is adtam)

Na mim van nekem?
Mit tudom én mi ez, majd mindjárt kitalálom.





Íme a kezdet és a vég!
Banándugóval kezdődik, banándugóban végződik.




Az elején 1200 volt a jel.





600 volt a másikon.
Vagyis ezen a műszerelőtéten 600 volt feszültség esik.





Ugye milyen érdekes?
Na jó, akkor érdektelen, de akkor is ez van mára beütemezve.





Íme a két valami van sorba kötve, majd varnis csőbe rejtve.

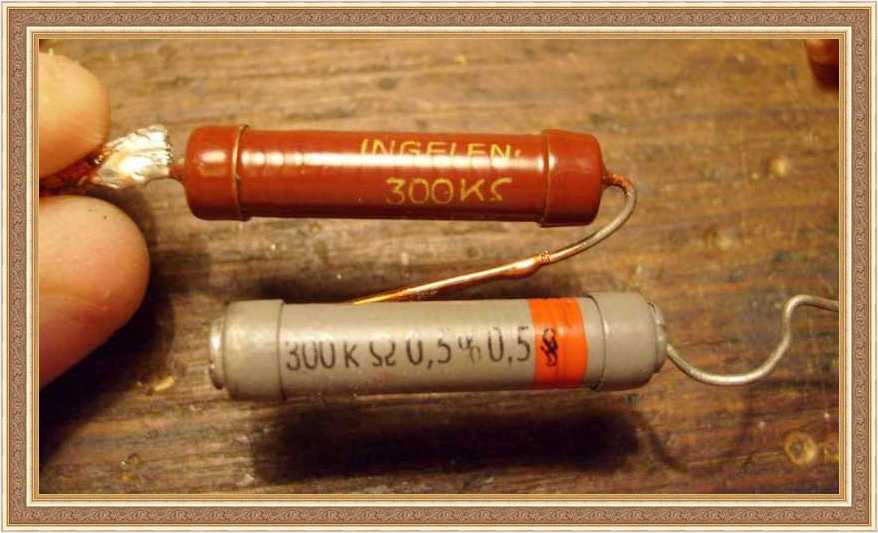

   Ezek ketten 300 kΩ-os ellenállások. Ez az Ohm törvény szerint azt jelenti, hogy a műszer (amihez ez az előtét való) 600 voltos állásban 600 kΩ belső ellenállású. Egyszerűsítve 1kΩ/volt a műszer belső ellenállása. Továbbgondolva I=U/R, vagyis I=1/1000, azaz 1 milliamperes érzékenységű az alapműszer. Vagyis ez az előtét egy "érzéketlen" műszerhez való, ami valószínűleg azért van, mert nagy. Nagy méretű műszer például azért kell, hogy jól látható legyen. Ilyesmi az oktatásban szokásos. Fontos szempont, hogy a hátsó sorokból is jól lássák a műszert a diákok. Meg sincs a műszer, azt sem tudjuk hogyan nézett ki, s mégis mennyi minden kiderült...





75 ohmos lezárás / 75 ohmos lezárás, kapacitív csatolással / műantenna
No de mi lehet ez a doboz? A TR1169/4 az egy BNC csatlakozós műantenna.
Akkor ez igen nagy valószínűséggel egy nem BNC, hanem banándugós műantenna.





Az Orion-ban készült, valószínűleg az EMG-1168 szignálgenerátorhoz.

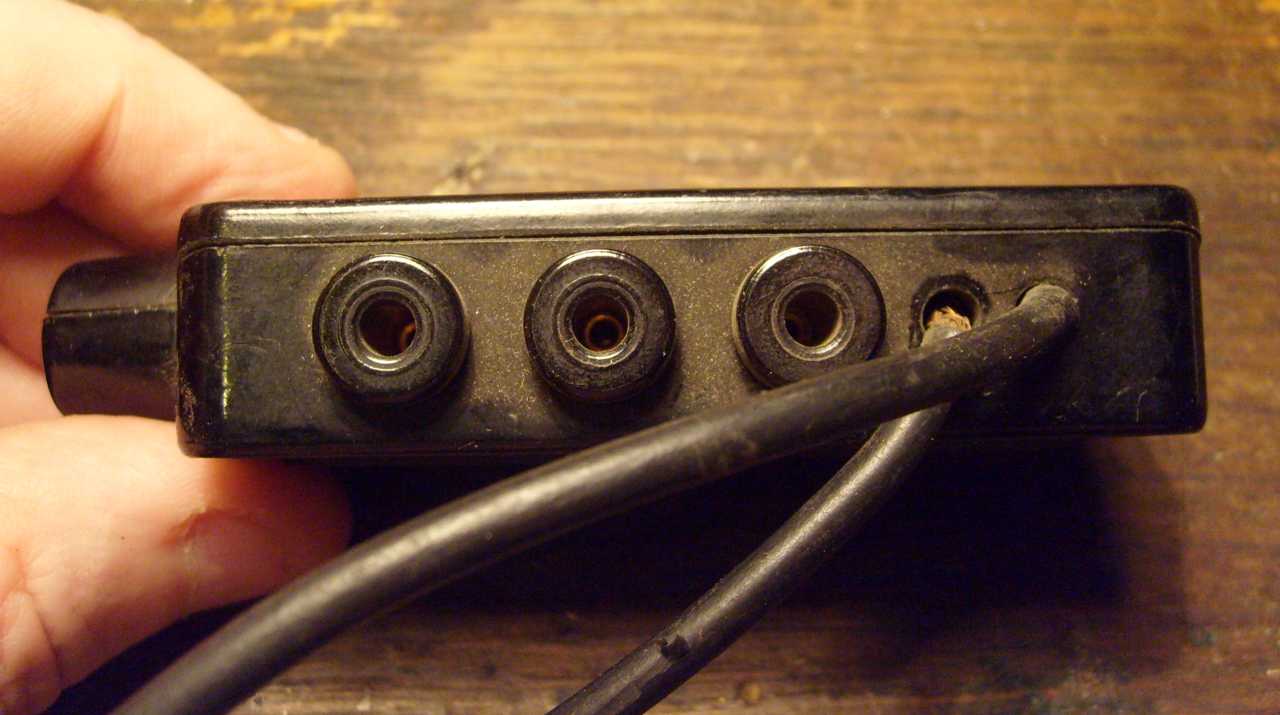

Íme a banánhüvelyek. Részemről szerettem őket,
mert jól összelehet bennük keverni a zsinórokat.





Ez az egyik leggusztustalanabb fajta banándugó, ami csak létezik!
Magára a fém banándugóra izomból kell rátolni a gumiborítást.





Valószínűleg innen ment a kábel a jelgenerátor felé.
A kábelnek egy igen enyhe maradványa még kikandikál a lyukból.





Ez bizony nem szép. Gyárilag azért valószínűleg jobban
nézett ki, szóval ebbe valaki már beleforrasztgatott.





Íme egy bánatosan égbekiáltó tekercsvég.





Az üresen tátongó lyukból hiányzik egy tekercs. A bejövő kábel már többször
is kiszakadhatott, mert már egészen nagy rajta az ón bumszli. (jobbra fent)
