Nokia Finder
(mint kortünet)

Már megint az a 200 forintos határ...
Ha valamiért csak ennyit kérnek, már morzsolgatom is a százasokat a zsebemben.
Persze megér 200 forintot, hiszen érdekes kortünete a 20. század végének.
Ez egy NOKIA finder text nevű személyhívó, más néven pager.
Rövid szöveges üzenetet lehetett küldeni a dobozka tulajdonosának.
Nem kellett külön hálózat a működtetéséhez, mert az adatforgalom az URH
sávban történt, mégpedig valamely országos lefedettséggel rendelkező műsorszóró
adó segedelmével. Manapság persze - a mobiltelefonok korában -
nem igazán van létjogosultsága, ezért idővel kihalt.





Egyszerűen csak zsebre tette az ember, vagy a csatjánál fogva az övére tűzte.
Ha üzenet érkezett, olyankor heves csipogásba kezdett az apró doboz. Innen
ered a népnyelvi csipogó elnevezés. Ekkoriban kezdték el utálni az emberek
a csipogó dolgokat. Tipikus illemhelyi válaszmondat volt a bippegésre:
Na! Már szarni sem hagyják az embert...





Kingever, vagyis örökre király van írva a csipogóban talált elemre.
Lehet valami a szlogenben, ugyanis még mindig működik vele
az elektronika. Szerintem a hozzá tartozó hálózatot már
évekkel ezelőtt kikapcsolták, de az elem még bírja!





Akárhogy is fényképeztem, nem akart rendesen látszani a szöveg.





Ezért szétszedtem. (no meg ez nálam amúgy is kényszeres)
Azt mondja a kijelző, hogy nincs üzenet. Még 14 üres hely van benne.
A "no field" azt jelenti, hogy nincs lefedettség, a "bat ok" pedig az elemet dicséri.





Ez tulajdonképpen egy speciális rádió, amely veszi a műsorszóró adó által
kisugárzott adatforgalmat, majd ezt eltárolja, illetve megjeleníti az LCD
kijelzőn. Természetesen csak azokat az üzeneteket jelenítette meg, amik
neki szóltak, hiszen minden egyes pagernek saját egyedi azonosítója volt.





Íme a panel másik oldala.





Ez a rész igencsak érdekes, ez ugyanis a rádió antennája.

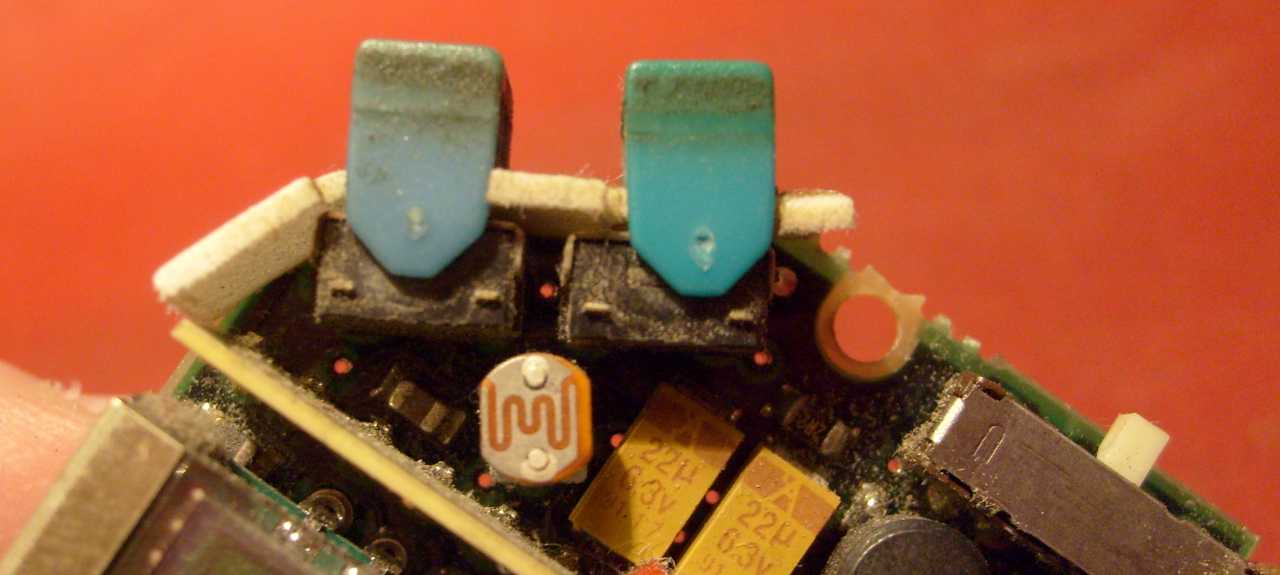

Két kék nyomógomb, míg jobbra a fehér pöcök egy kapcsoló. A meander egy
fényérzékelő, ami sötétben bekapcsolta az LCD kijelző háttérvilágítását.





Ezek itt kvarcok. Olyan picik, hogy ki sem szedem őket.





Ez valószínűleg egy elosztott paraméterű hangolt antenna. A réz csíkok végigfutnak
az alattuk található hasábon (erről majd kicsit később), míg a csíkok között
maréknyi 2 pikofarados SMD kondenzátor van elszórva beforrasztva.





Miniatűr sávszűrők és tekercsek.

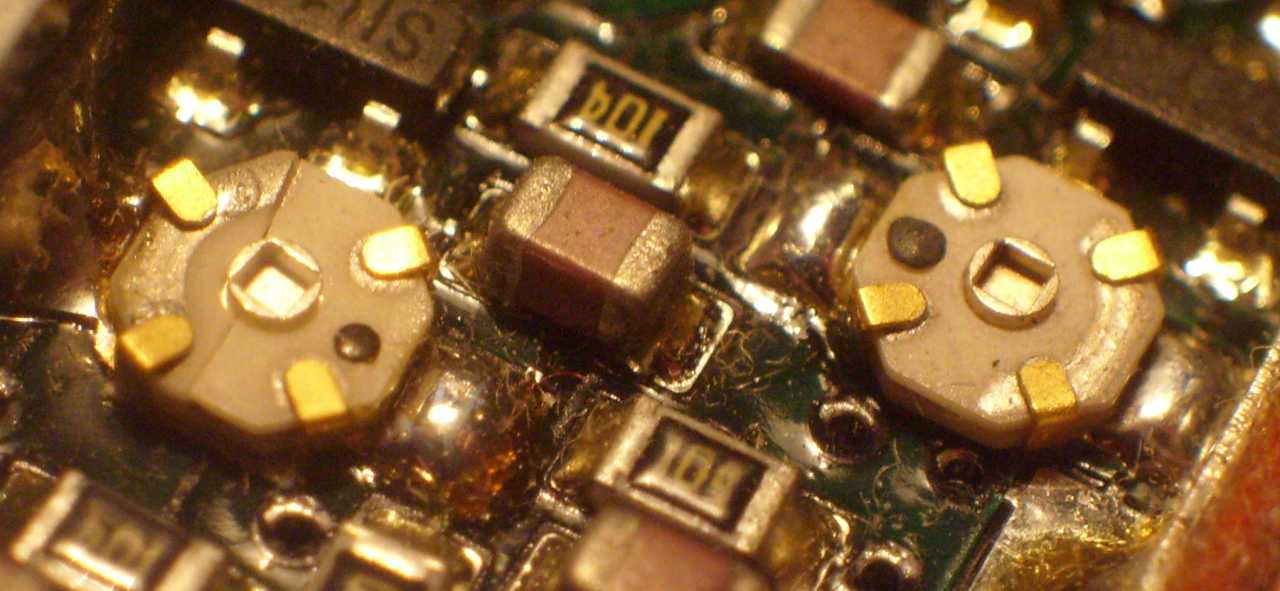

Ez pedig két igen kicsiny, mindössze gyufafej nagyságú trimmer kondenzátor.





Amire a rézszalagok fel lettek ragasztva, az mágnesezhető, vagyis egy ferrit rúd.
Ferrit antenna URH sávra? A kedves olvasók majd megírják a megfejtést...
