Fémdetektor
(emberekhez)

Mikor ezt megláttam - mint tettem azt mostanában annyiszor - újfent felkiáltottam.
Na téged se láttalak még soha! Mindezt úgy, hogy a saját pincémből került elő.

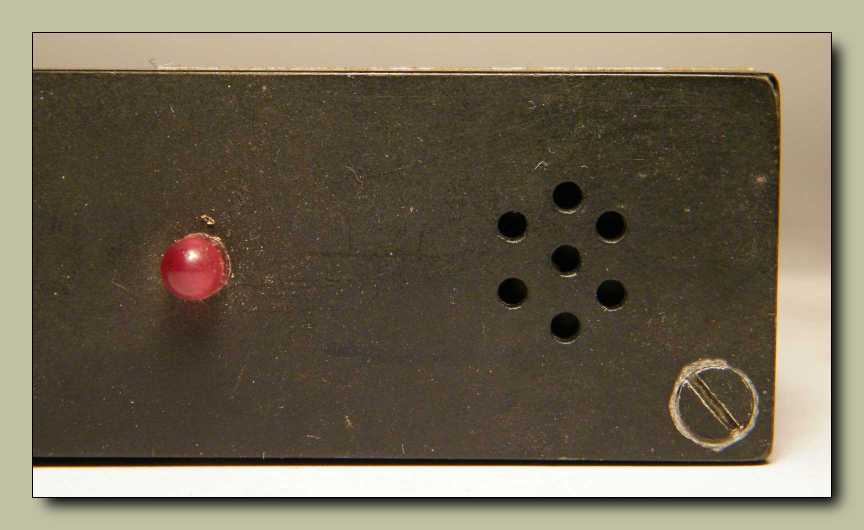

A lyukakból valószínűleg hang jön, miközben a LED világít.





Ezen az oldalán pedig csak világít.





Ebből a szögből nézve talán érhetőbb a két előző kép.





Azt kell mondjam, hogy ritkán látni ennyire satnya power gombot.





Míg a doboz másik vége nem lyukas, addig ez meg az.





Ez itt az elem helye. No de nem ez az érdekes, hanem az elemcsatlakozó papucs
állaga. Tisztára olyan, mintha valami közepesen sikerült kisipari termék lenne.





A doboz alapvetően összeragasztott nyáklapokból áll, kivéve a sarokba ragasztott
textilbakelit betétet, melyben a menet a teleptartó fedelét rögzítő csavarnak
készült. A lyuk - mivel belülről van a jelölése - valószínűleg gyári. Ugyan
próbáltam megfejteni a funkcióját, de csak annyit sikerült összehoznom, hogy
valószínűleg ezen keresztül lehet meglesni, hogy benne van-e a dobozban az elem.





Itt ragadnám meg az alkalmat, hogy felhívjam a figyelmet a doboz fedelének jobb
alsó sarkában olvasható sorozatszámra. No nem maga a 4-es szám a lényeg, hanem
az srsz: rövidítés hiánya, illetve az, hogy csak egy tagú. Vagyis mikor ez készült,
akkor még nem volt biztos, hogy sorozat, illetve mekkora sorozat lesz belőle.





Nemcsak maga a LED, de még a lábai is pillanatragasztóval lettek rögzítve.
Bekötőhuzalnak nem a szokásos színes műanyag szigetelésű vezetéket
használták, hanem valami érthetetlen okból tekercselőhuzalt. Fura.





A 9 voltos elemben rejlő energiát, egy 250 volt 5 amperes
mikrokapcsoló, az valószínűleg az idők végezetéig képes
kapcsolni. Én mondjuk szeretem, mikor valami időtálló.





Íme az elektronika panelja.





Akad itt néhány tranzisztor.





Valamint egy LM324-es műveleti erősítőnégyes is. Az alkatrészkészlet a 80-as
években megszokott vegyesfelvágott, egy sárga tantál elkóval fűszerezve.





A fémdetektor érzékelője a képen látható ferritrúdra készült tekercs.
Ennek az induktivitását változtatja meg a közelébe került fém,
amitől elhangolódik a tekerccsel felépített rezgőkör, és
ezt az elhangolódást érzékeli az elektronika,
meg persze jelzi is a sípolással.





Az eddig látottakhoz képest, ugyan mi újat tudna nekünk mondani ez a kép?
Ha mást nem is, de az apró hangszórót zörgés ellen kissé megbillentő
gyufaszálat, na azt részemről azért említésre méltónak tartom.





Ebből a képből pedig az derül ki, hogy a fényes csík nem pusztán dekorációnak
lett odaragasztva a dobozka oldalára, hanem valójában azért, hogy jelezze
nekünk, hogy azon az oldalon van belül az érzékelő, vagyis a tekercs.





Mivel ez még a nullszéria, így mutatós fröccsöntött doboz helyett bőven
megtette az összevissza reszelt és ragasztgatott üvegszálas panel is.







Na most lett volna a működést bemutató videónak egy olyan része is, ami arról
szól, amint a fémdetektor a párom gerincét összetartó csavarokra is nekiáll
sípolni, de végül úgy döntöttem, hogy nem mutatom meg, hogy
tulajdonképpen mekkora segg is a kedvesem.
Na ezért majd még kapok...



Mint ahogy nálam szinte minden, úgy ennek a doboznak a megtelése sem olyan
egyszerű, mint azt az ember elsőre gondolná. Mégpedig azért nem, mert miközben
ez az utolsó ilyen doboz, elpakolandó, előtte persze még be is mutatandó apróságból
még mindig annyim van, hogy azok ebbe egészen biztosan nem fognak beleférni.
Dobozból még ha lenne is több, azzal se lennék kisegítve, merthogy elfogyott
a számukra kijelölt hely. Ezt úgy kell érteni, hogy a belőlük képzett torony
már felér a plafonig. No persze van kidolgozva a problémára megoldásom,
csak ugye a kivitelezés... Na az nem lesz egyszerű! Kell a pincébe egy gép
a nyilvántartáshoz, mert ugye Excel tábla van a dobozokról. Ha minden dobozt
azért talán nem is kell előszednem, de legalább azokat ki kell nyitogatnom, melyekben
nagydarab, illetve oda nem való dolgok vannak. Miután ezeket mind kiszedtem,
elcsomagoltam, kidobtam, akkor jöhet a nyilvántartás rendbetétele,
valamint a dobozok tartalmának rendezése, illetve
újraszervezése. Na ez se ma lesz!
