Csengető táp

Míg a magnózáshoz félretett próbaszalagok évek óta, addig a csengető tápegység
mindössze egyetlen napja ül a polcon. Mivel azt szerettem volna, hogy utóbbi
semmiképp se jusson az előbbi sorsára, ezért úgy döntöttem, hogy ha már
előkerült, illetve felhoztam a pincéből, akkor nem halogatom tovább
a bemutatását. Mondjuk ebbe a szétszedésbe biztosan nem fogok
beleizzadni, mert ezen a bigyón nem nagyon van mit szétszedni.
Szóval ezt csak megmutatom. No persze nem úgy, hogy tessék
ott van, hanem részleteiben is. Majd szépen körbefényképezem.

Már csak ezért a két darab 2N3055-ös tranyóért is megérte elhozni. Amúgy halvány
fogalmam sincs róla, hogy honnan van. Valaha a kulcsos rendszerű főnök-titkári
készülékekből termeltem ki ilyen egységeket, természetesen a tranzisztoraiért,
de azokban emlékeim szerint ASZ1015-ösök voltak, és nem kettő, hanem négy.

Nem dereng, hogy a tápfeszültséget szűrő elkó hiánya az én
áldásos alkatrészgyűjtő munkásságom eredménye lenne.

Melynek hatására ezen a két lábon a telefonkészülékek csengőinek működtetésére
szolgáló 100 volt 25 hertz körüli váltakozó feszültség jelenik meg.

A két tranyón kívül csak ez a három ellenállás, és az
egy szem kondenzátor alkotja a teljes elektronikát.

Az mondjuk igaz, hogy a szocializmus érájában nagyon sok mindent az
ipari tanulókkal rakattak össze, de azért nem lehet mindent rájuk
fogni. Ez is hogy néz már ki? Azok az elgörbített csavarok...

Elsőre eltaláltam a helyes polaritást. Az mondjuk igaz, hogy oda van írva, de
a hiányzó pozitív jelzésű matrica miatt nem volt teljesen egyértelmű.

20 voltról járatom, s közben terheletlen állapotban
(nincs rajta csengő) 310 milliampert fogyaszt.

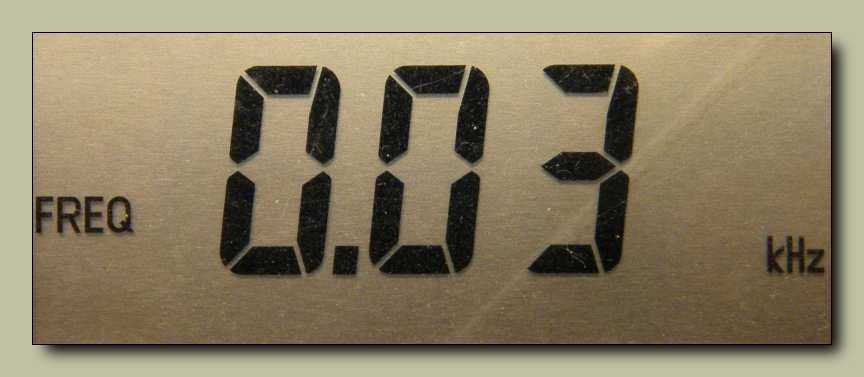

A frekvencia pedig 30 hertz. A frekvenciamérőm persze biztosan pontosabb
adatot mondott volna, csak abba nem akartam beküldeni a 100 voltot.

Mint ahogy az előzetes mérések alapján sejthető volt, rendben működik. Hogy aztán
lesz-e valaha szükségem csengető tápegységre, vagy sem, azt képtelenség
megjósolni. Mindenesetre ha kell, csak odanyúlok érte a polcra.

No persze nem ide, mert ez itt még csak az ideiglenes helye, ahonnan idővel úgy elkerült, hogy már csak igen nehezen találtam meg. Mármint azért kerestem, mert valakinek épp egy ilyen csengető tápegység kellett, nekem viszont egyáltalán nem. Hozzácsaptam még egy hagyományos trafós 12 voltos tápegységet is, mert ugye egyrészt az is kellett a konstrukcióhoz, másrészt nekem szintén útban volt.

Bár biztosan elő lehet állítani a csengő normális sebességű megszólaltatásához szükséges 25 hertzes váltakozó feszültséget egyszerűbben is, de nekem épp ilyen moduljaim voltak. Modulokból meg ugye egyszerűbb dolgozni, hiszen azokat épp csak össze kell huzalozni, és már működnek is! Már ha működnek...
