Rugóerő beállító
(telefonközponthoz)

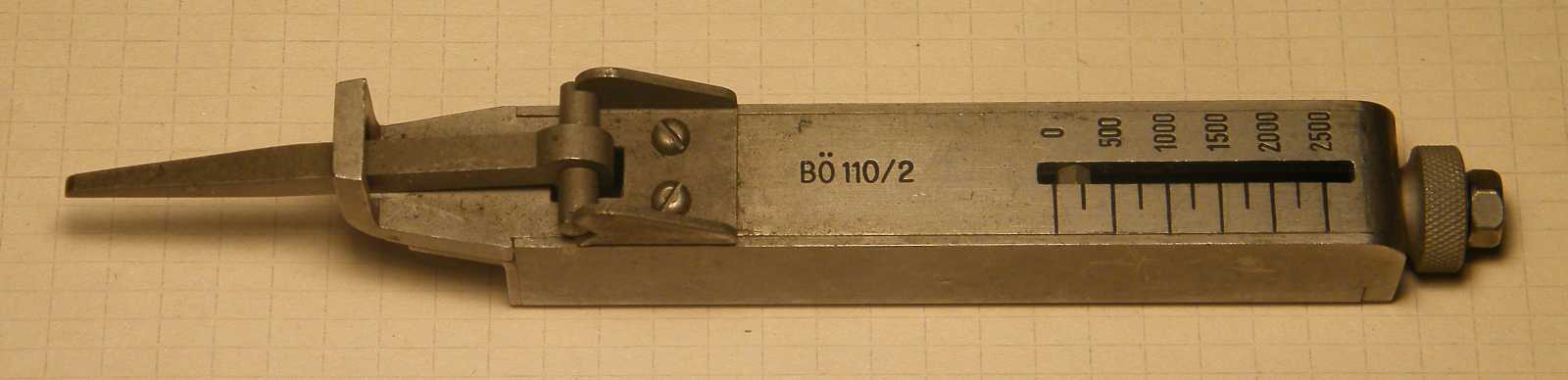

Valaha ezzel a különös formájú szerszámmal állították be, illetve ellenőrizték a néhai
elektromechanikus telefonközpontokban az érintkezők, illetve a rugók erejét. Mint
ahogy annyi minden más, ez is onnan van, hogy miután oka fogyottá vált, hoztam
belőle egy kisebb dobozzal a raktári selejtes kosárból, mondván egészen biztosan
jók lesznek még valamire. Na most attól, hogy az elmúlt 20 évben nem támad rá
igény, attól még lehet, hogy egyszer majd mégiscsak kelleni fog. Okolja meg a
szerző botor módon évről évre, újra és újra, hogy miért nem vágja
ki a polcról az ezeket a vackokat tartalmazó dobozt.

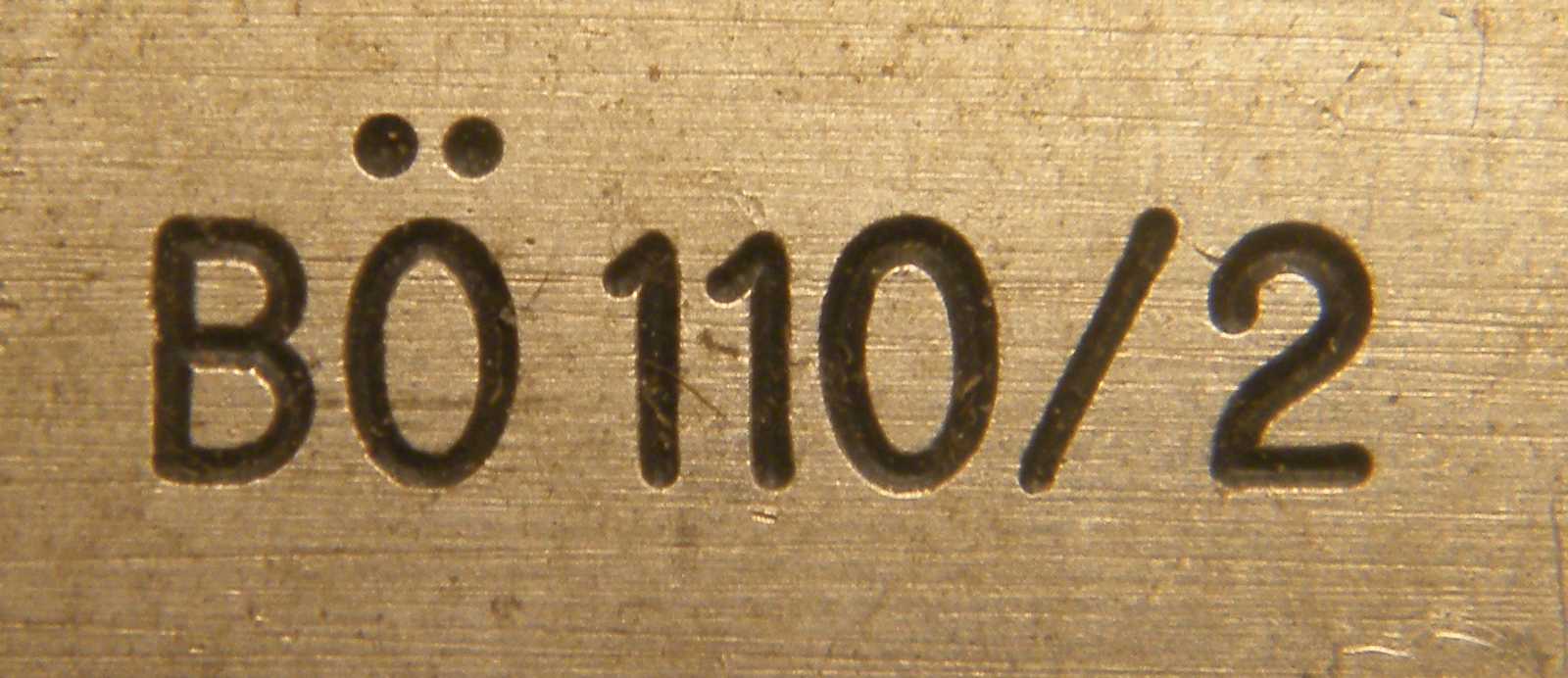

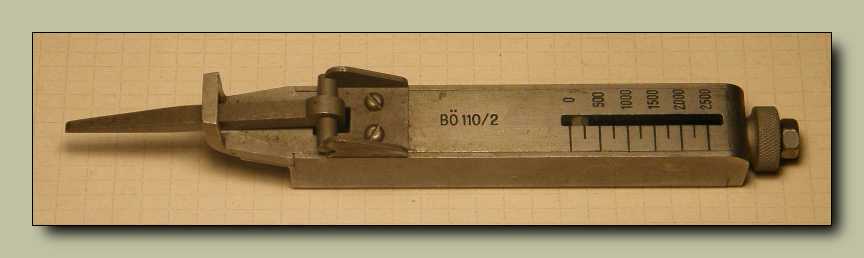

Ennek a szerszámnak annyira szép neve van, hogy
a BÖ 110/2-vel részemről egyszerűen
nem tudok betelni!





Ez a valami nem annyira műszer, mint inkább szerszám. Szóval nem mérésre
szolgál, hanem inkább csak beállításra. A használata konkrétan úgy
történik, hogy a skálán beállítunk egy adott értéket, majd
ellenőrizzük vele, hogy annyi-e, ahol épp mérünk.

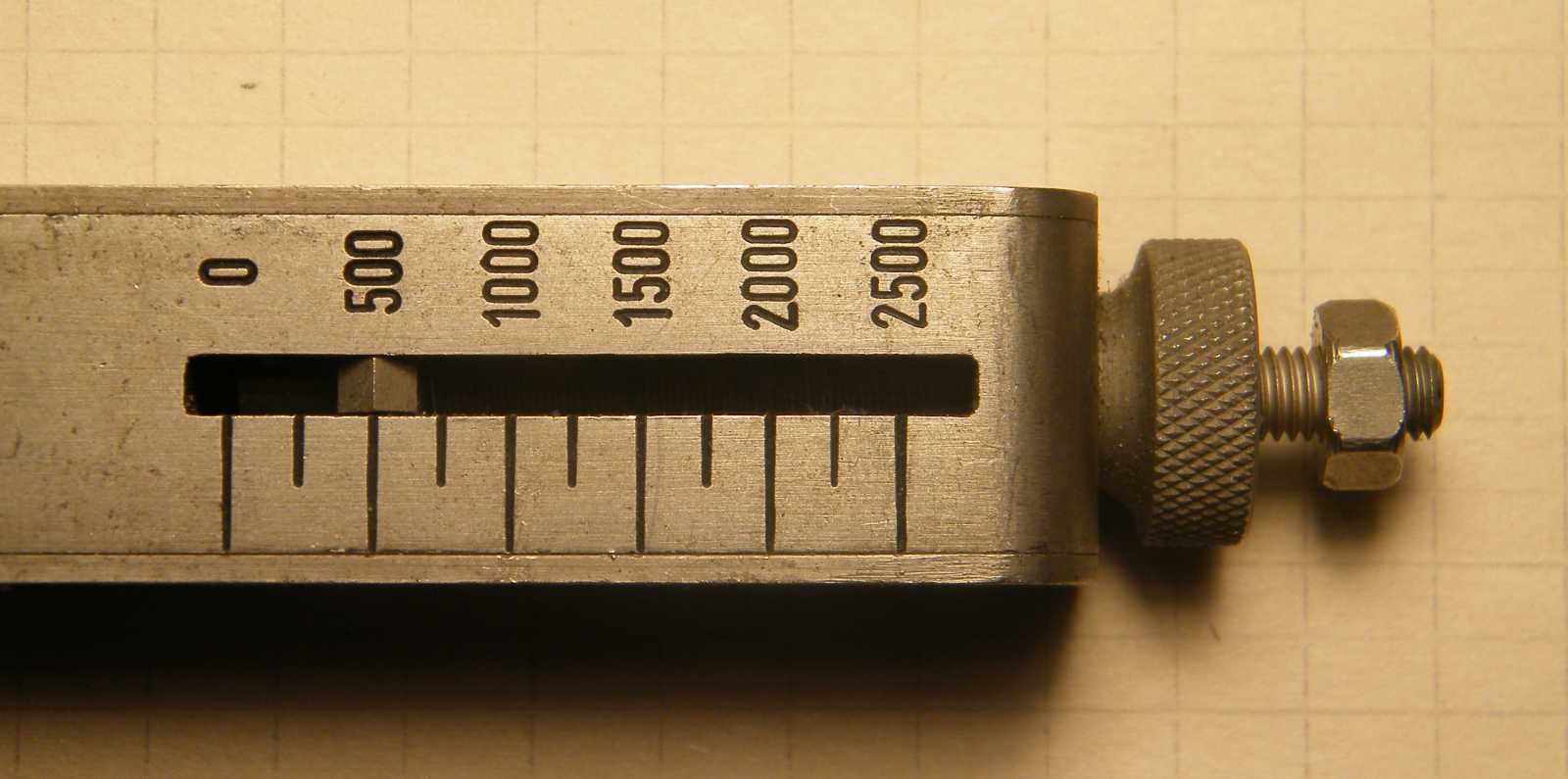

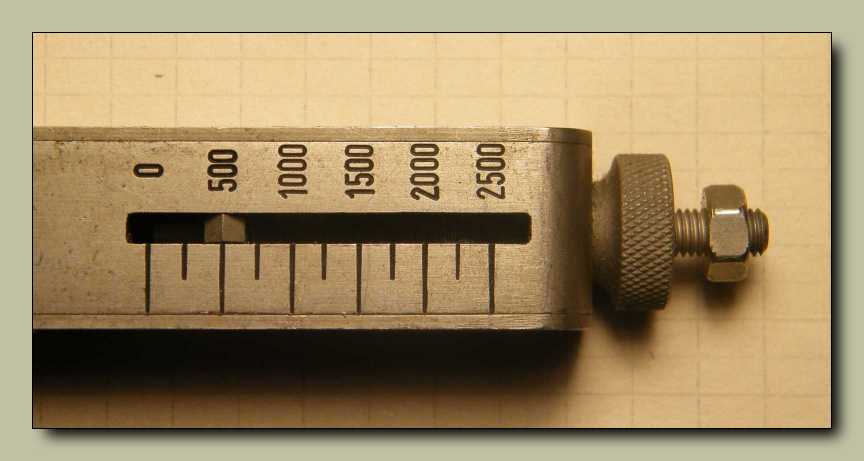

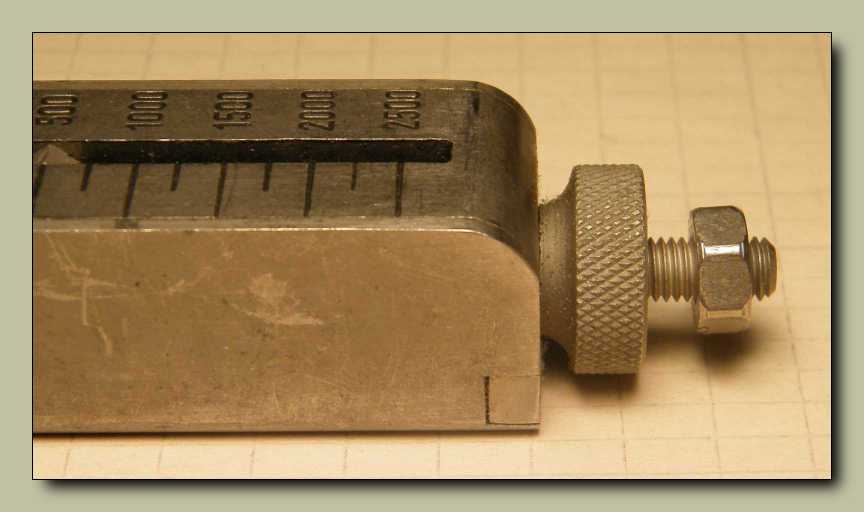

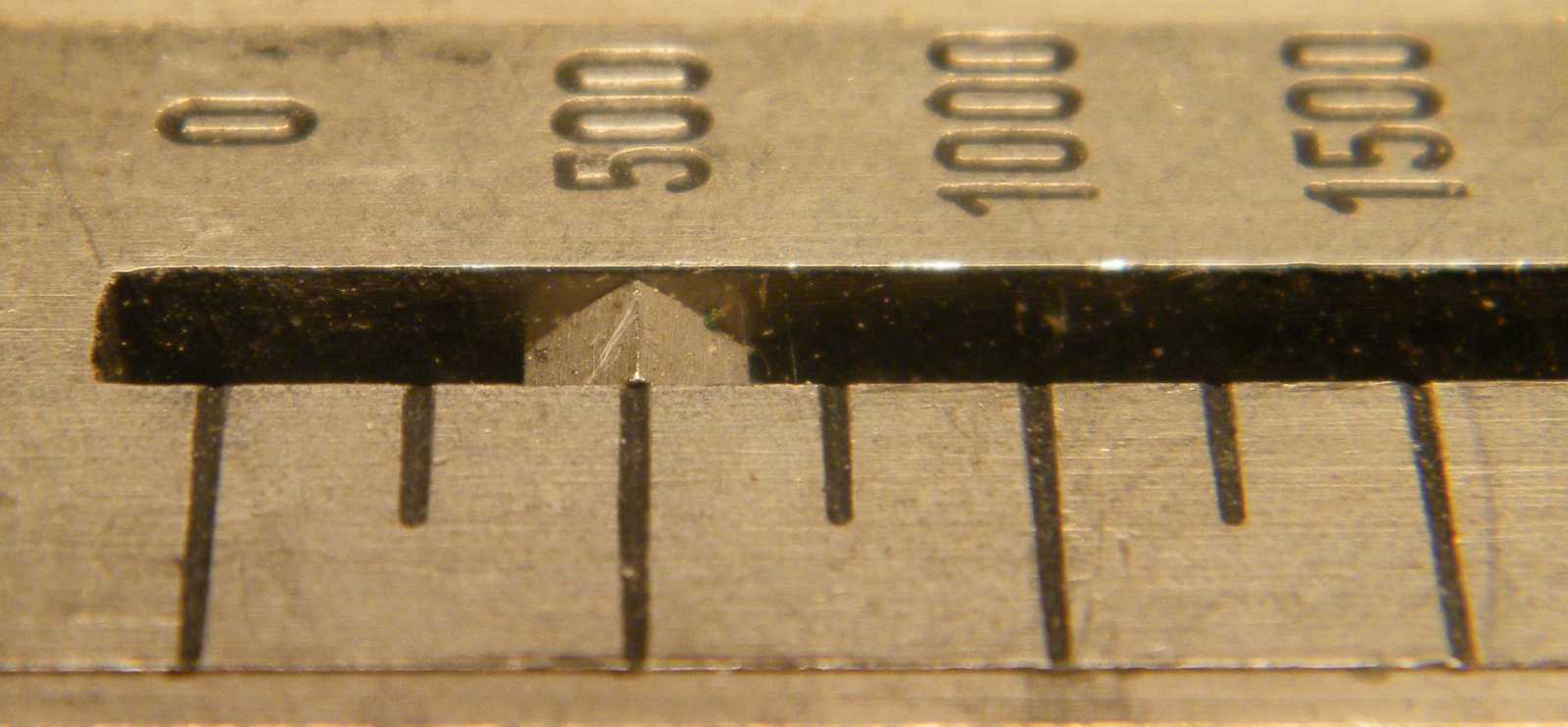

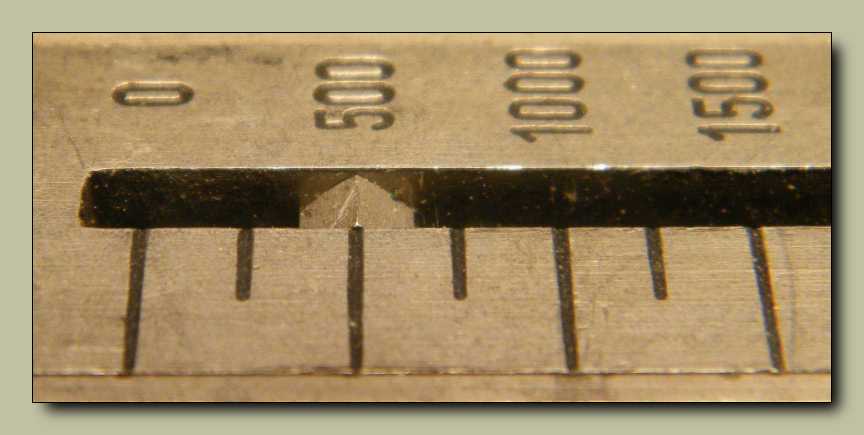

Most fél kilóra állítottam be a mutatót.

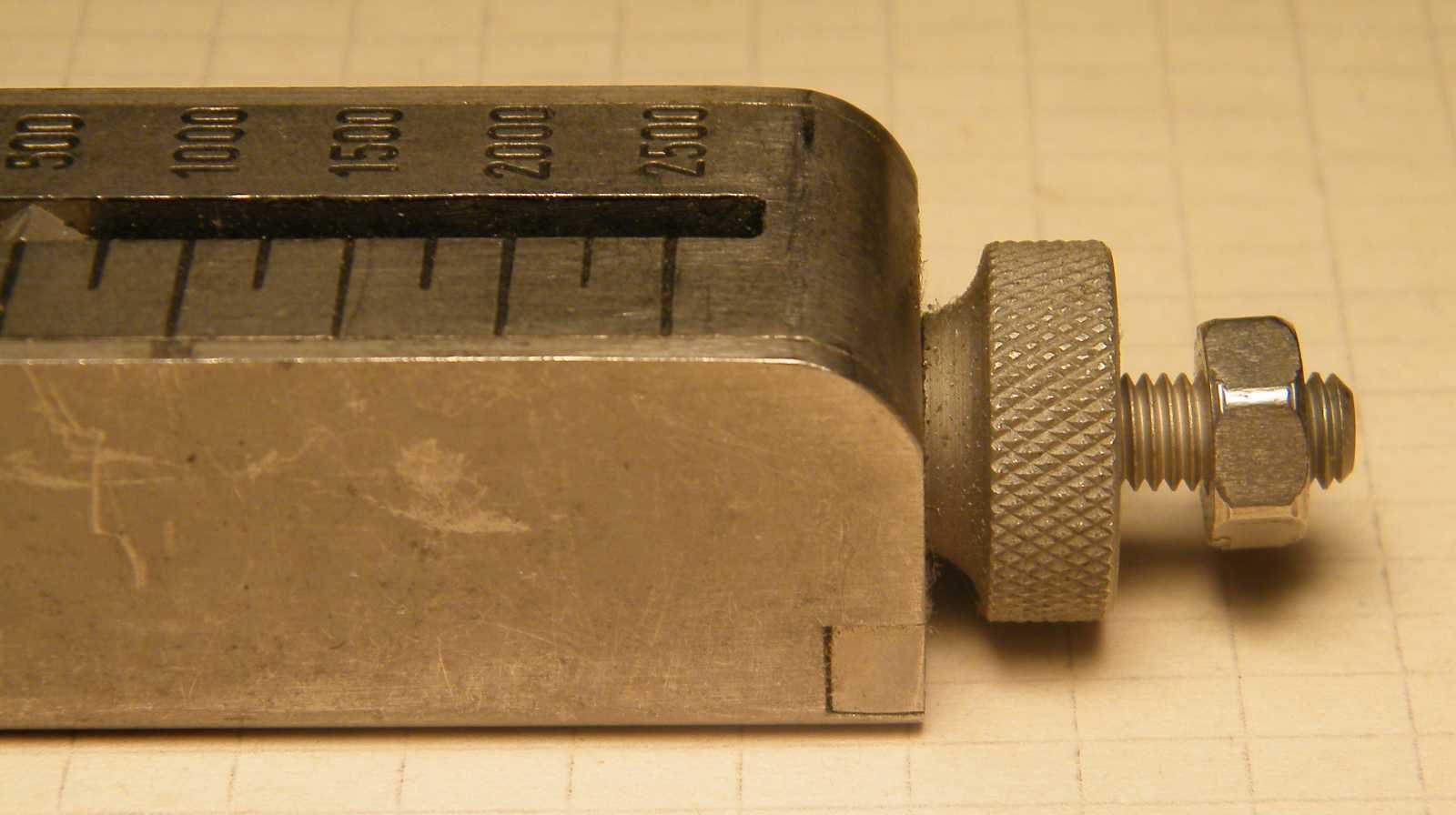

A recézett szélű tekerőt egy kontraanya követi, ami adott esetben szerintem
felesleges, merthogy esze ágában sincs a beállító csavarnak eltekerednie.

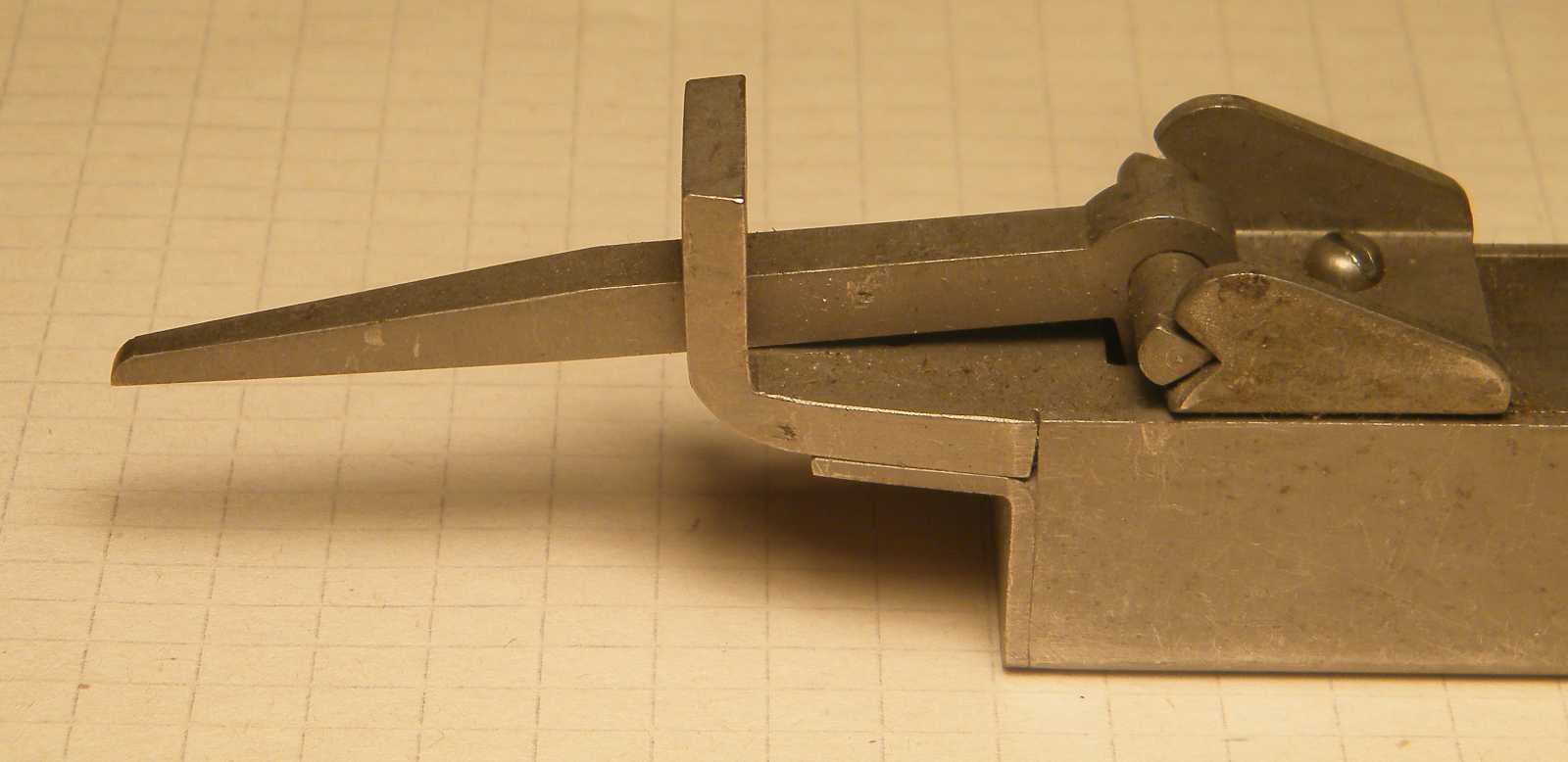

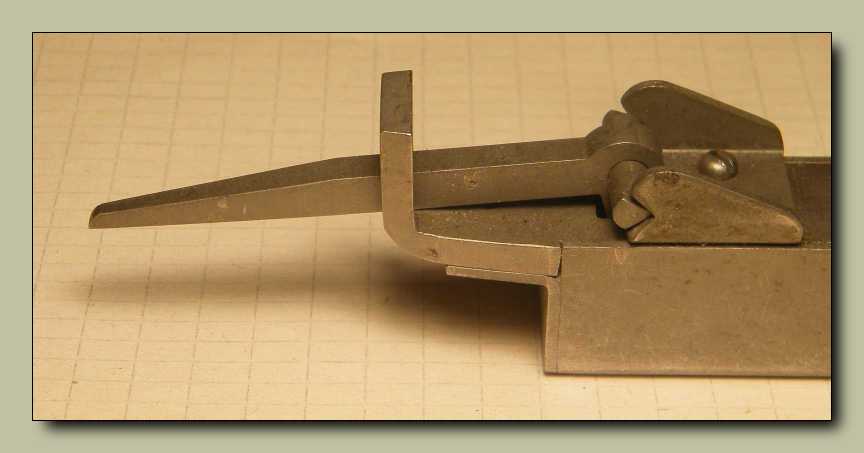

A balra látható mérőcsúcsot kell nekitámasztani a mérendő valaminek. Mikor úgy
tudjuk vele elmozdítani, hogy a mérőcsúcs szára nem emelkedik el a szerszám
házától, akkor a valami megmozdításához kisebb erő kell mint amit a skálán
beállítottunk. Ha pedig úgy mozdul el, hogy közben a műszer mérőcsúcsa
felakad a határolóban, akkor a beállítottnál nagyobb erőre van szükség.

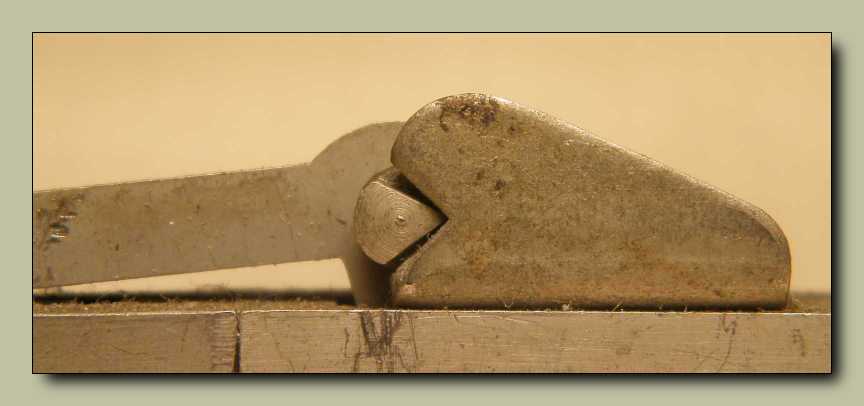

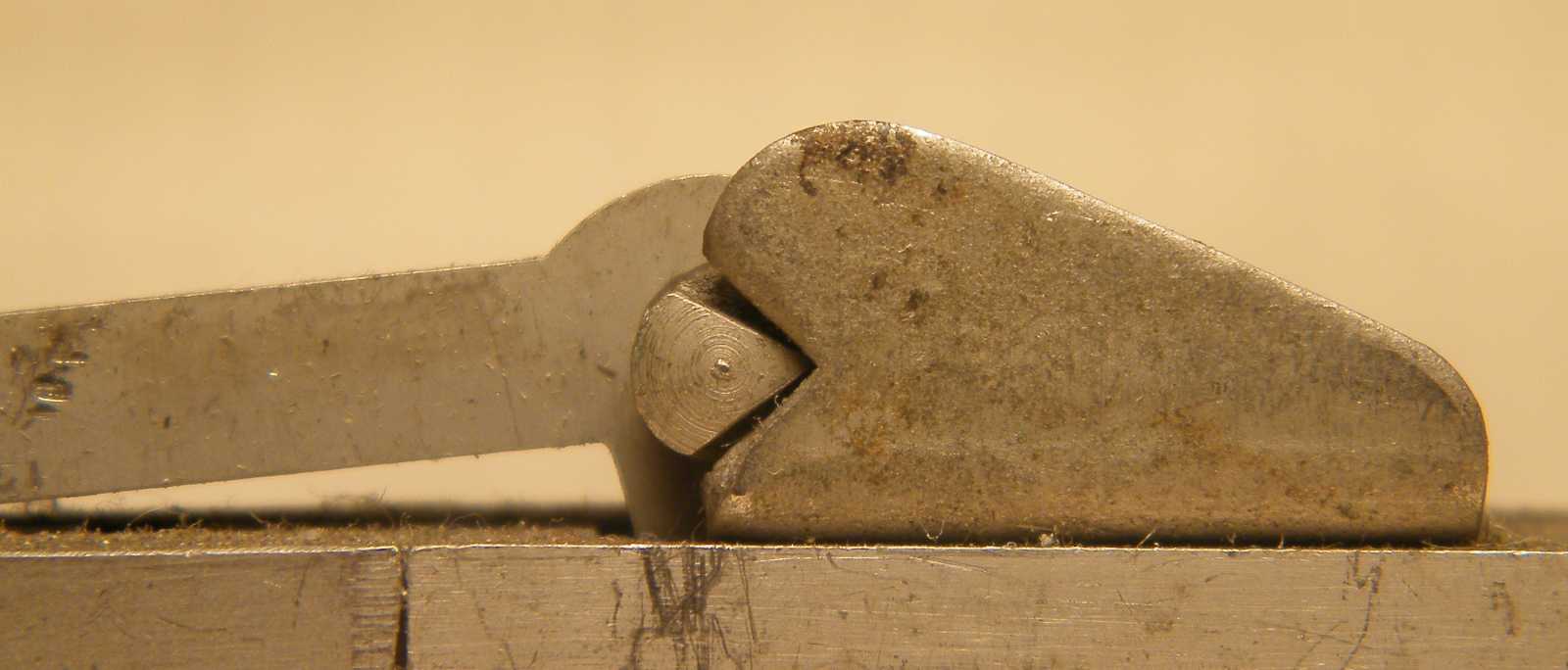

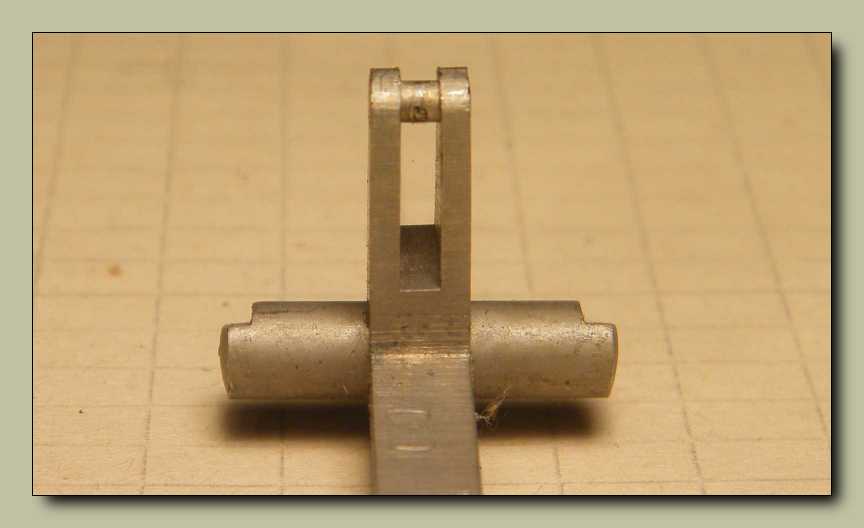

Az egyszerűség jegyében a mérőcsúcs nem tengelyen
forog, hanem ezen az egyszerű éken támaszkodik.

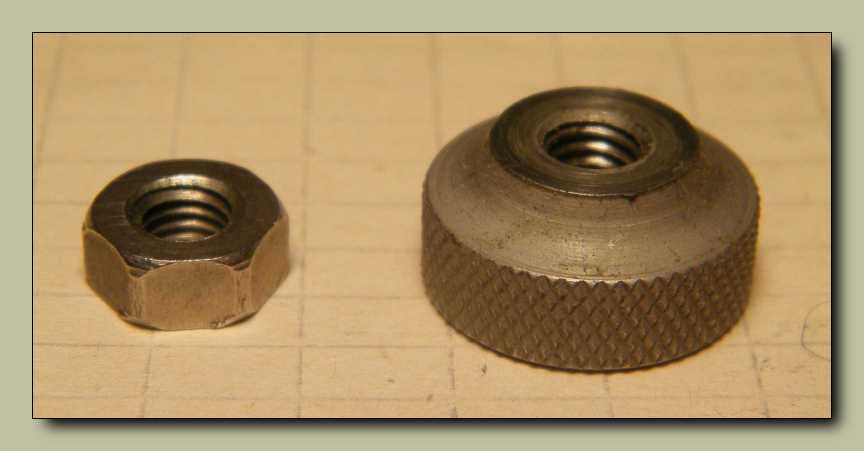

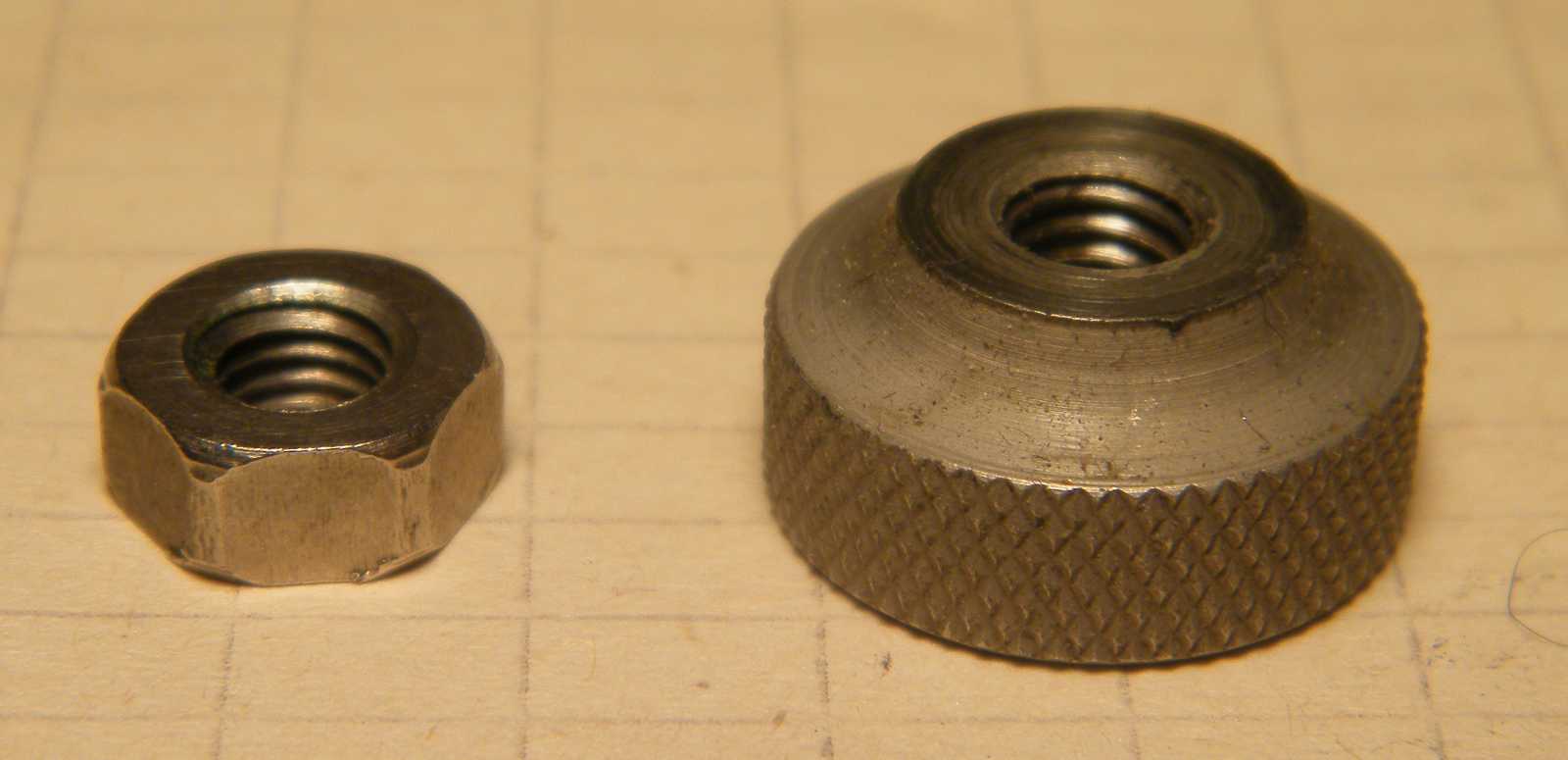

Elsőnek ezt a két anyát tekertem le.

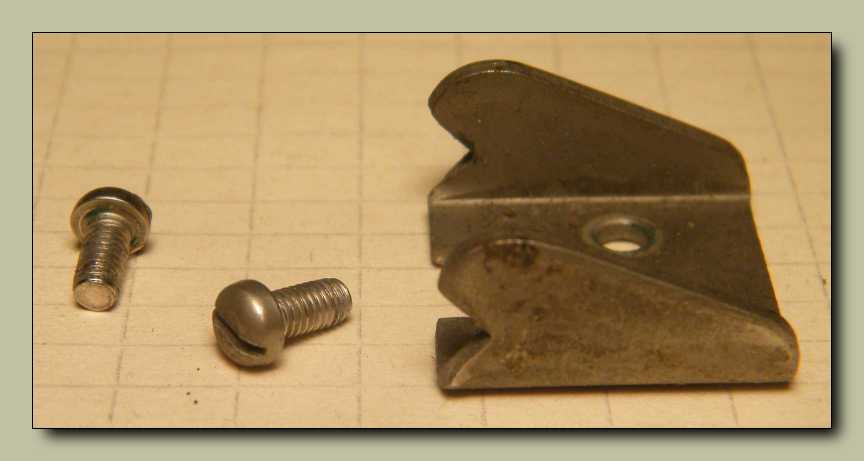

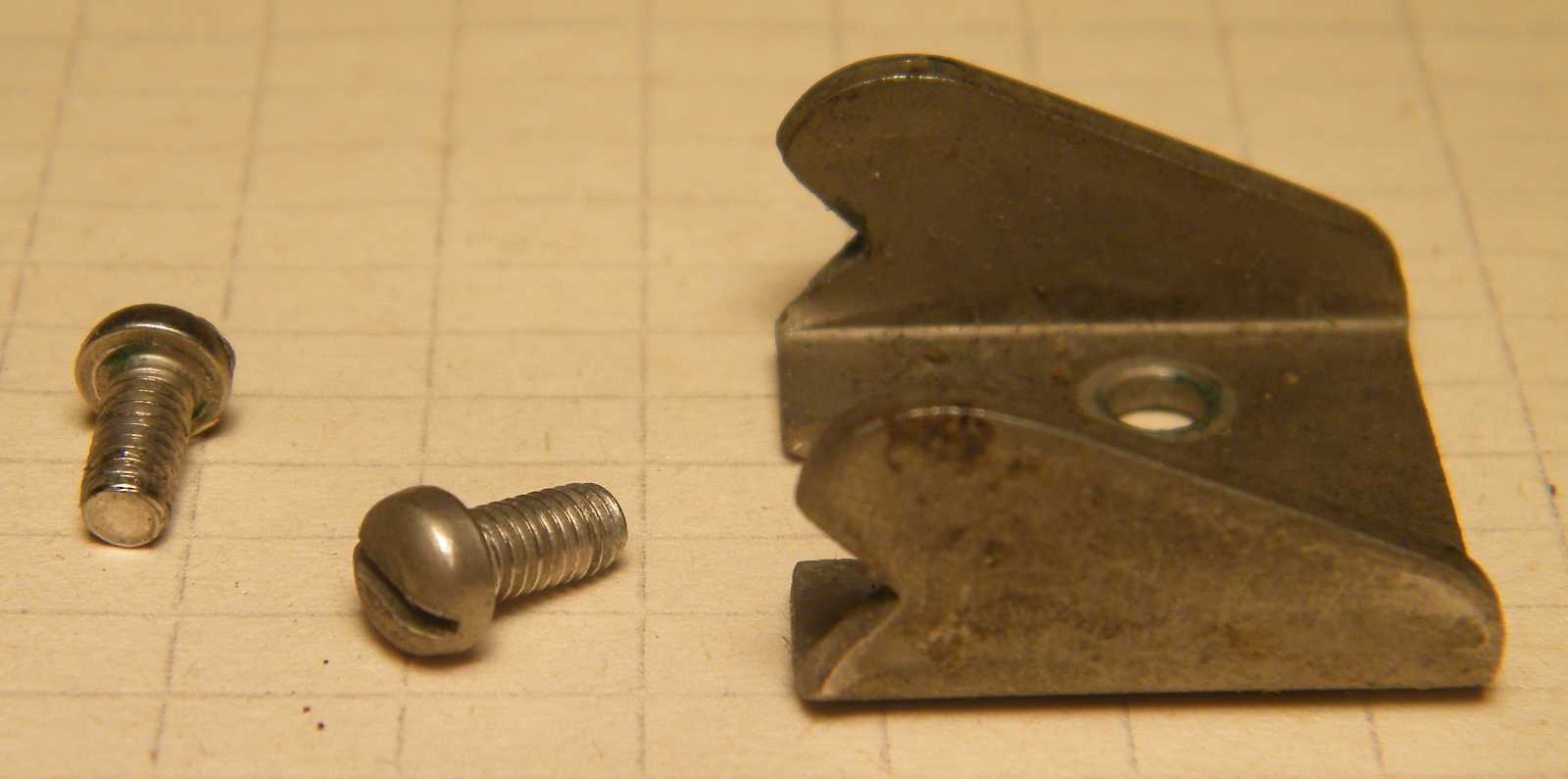

Majd ez a támaszték következett.

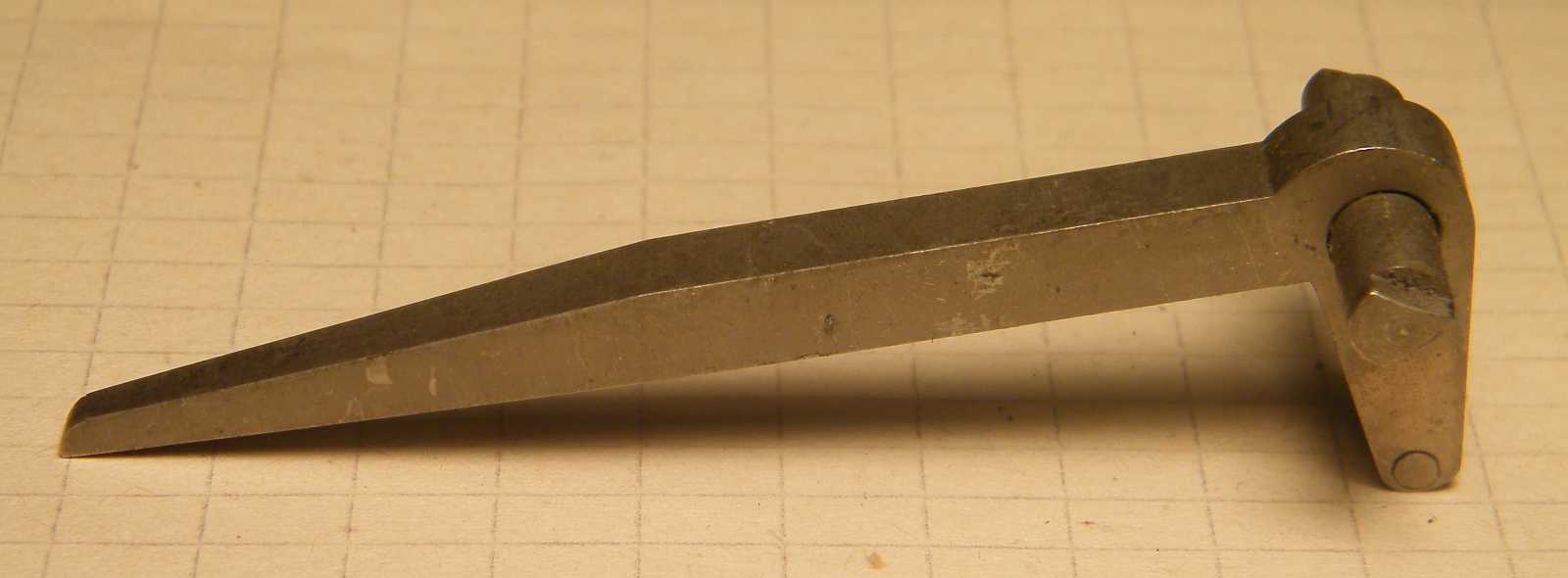

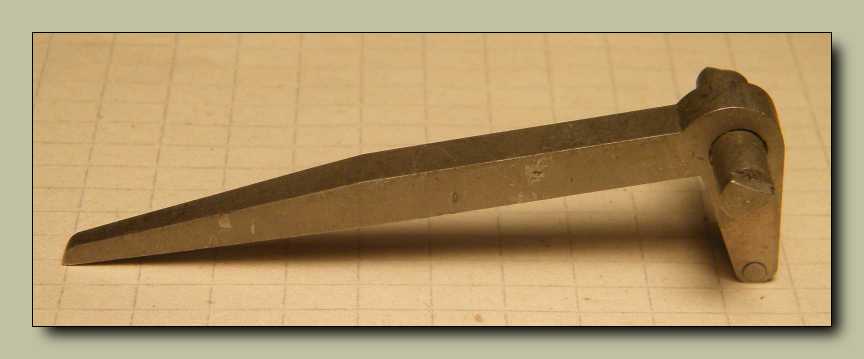

Mire fel kivehetővé vált a mérőcsúcs.

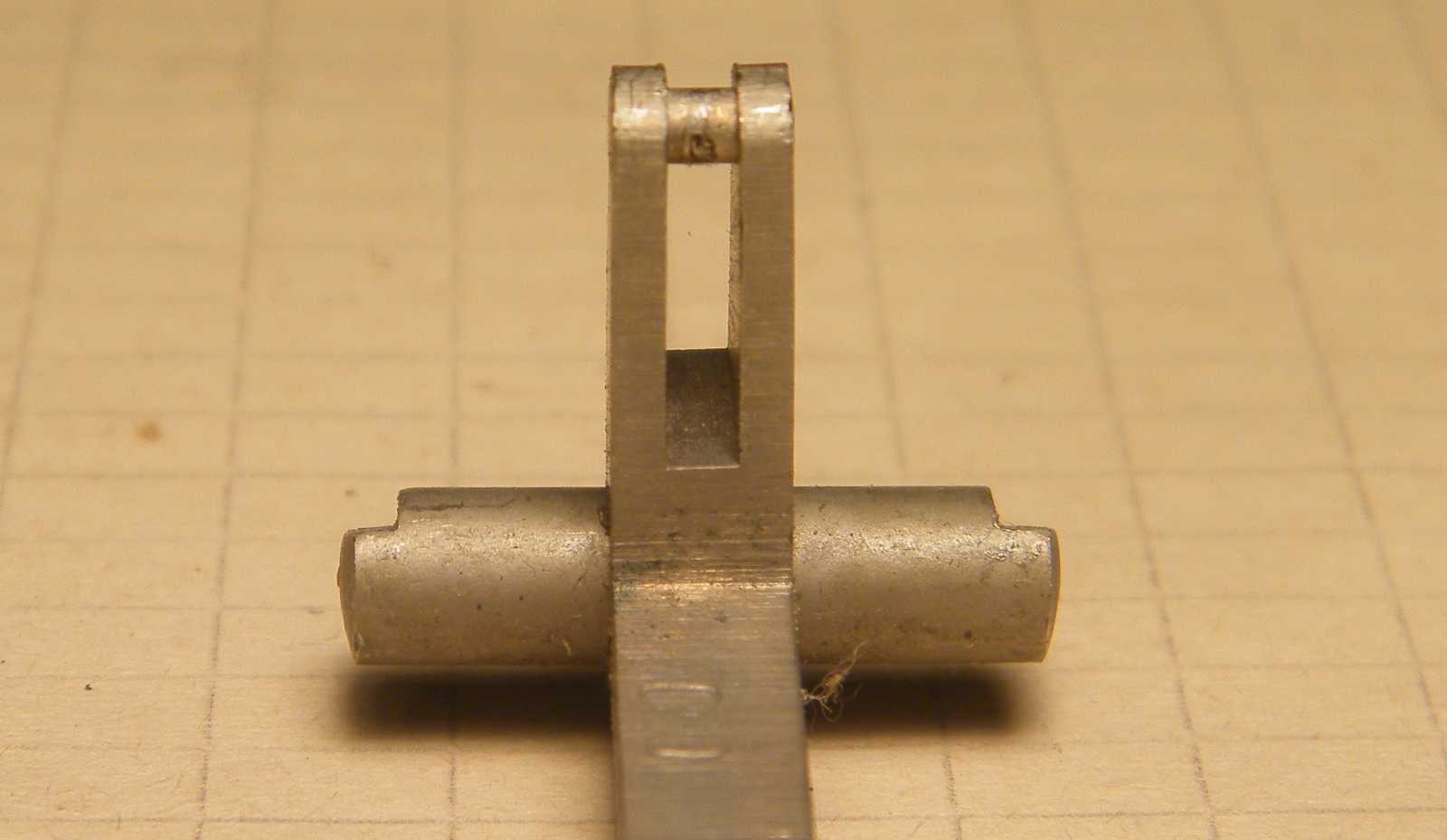

Amit felül látunk, eredetileg abba a csapba volt beakasztva egy rugó, melyet
valószínűleg nem igazán lesz egyszerű mutatvány visszaakasztani.
Ezt persze nem csak gondoltam, hanem ki is próbáltam.
És igazam volt!

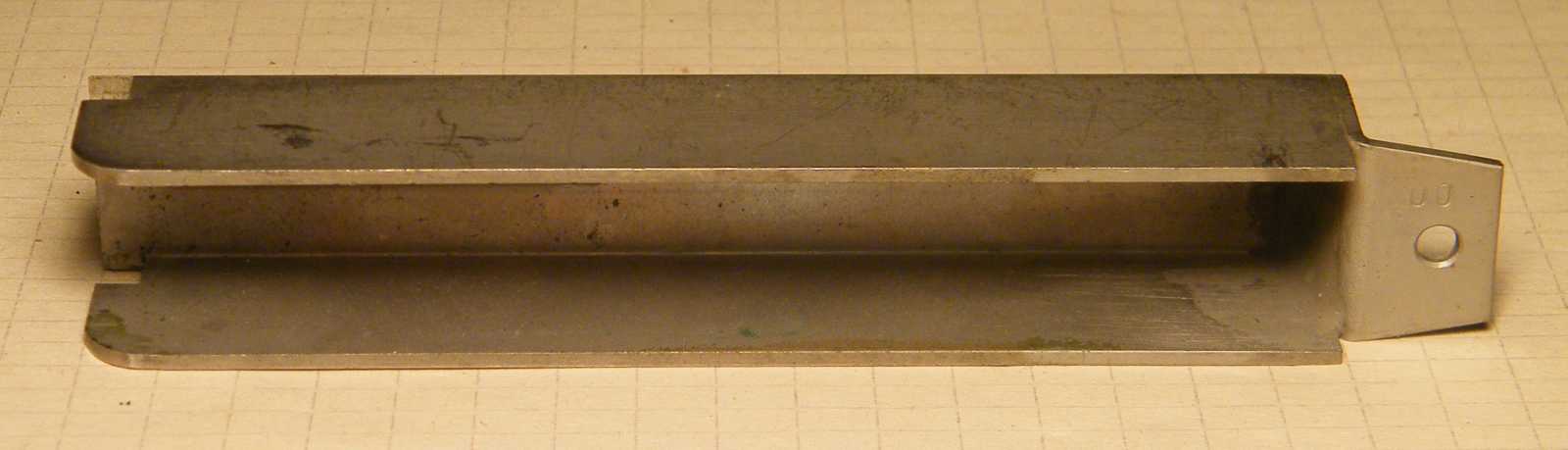

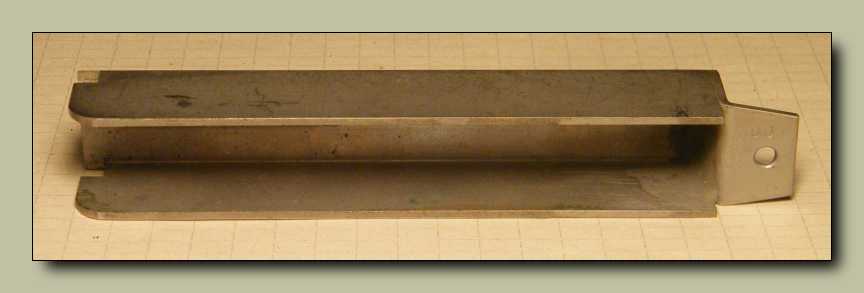

Ez itt a szerszám kiürített háza.

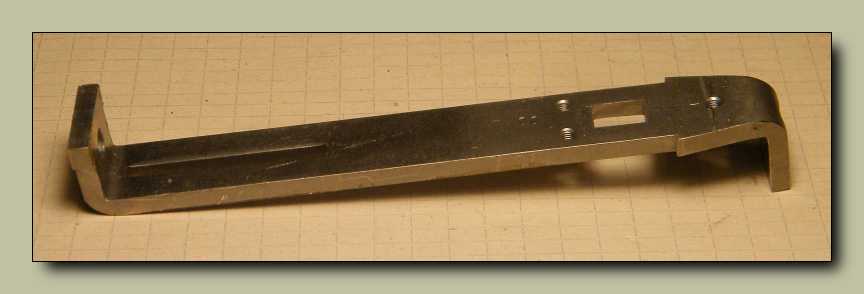

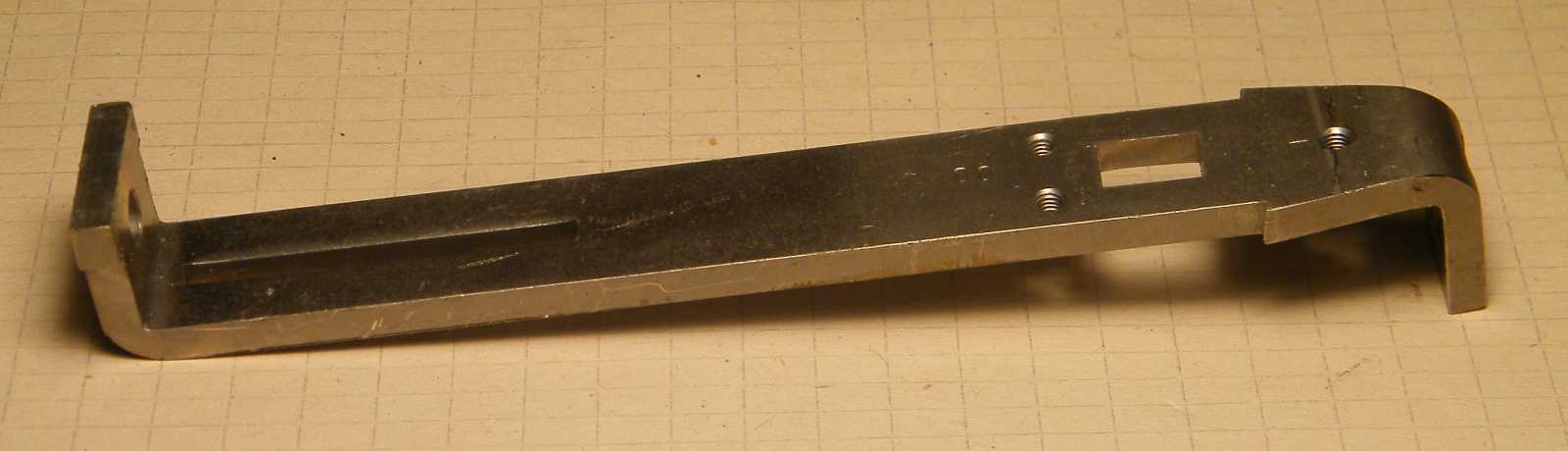

Ez pedig a váza, amire az egyes alkatrészek voltak felépítve.
Nem úgy néz ki, mint amiben bármi kárt tudnék tenni.

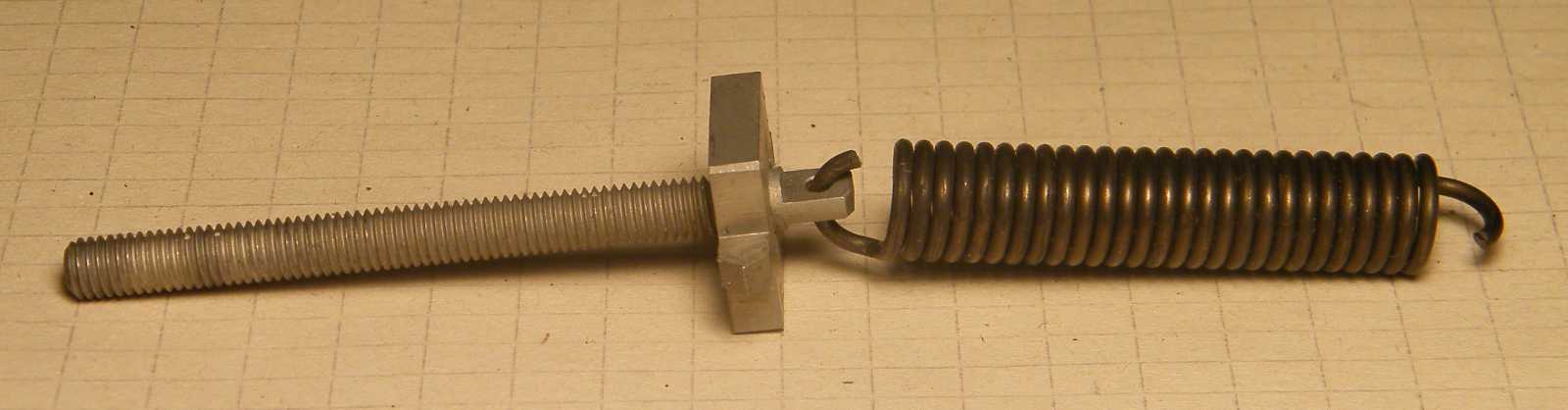

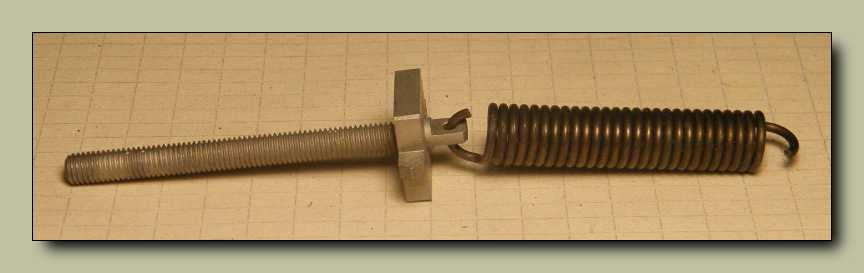

Ezek ketten laktak a szerszám belsejében.

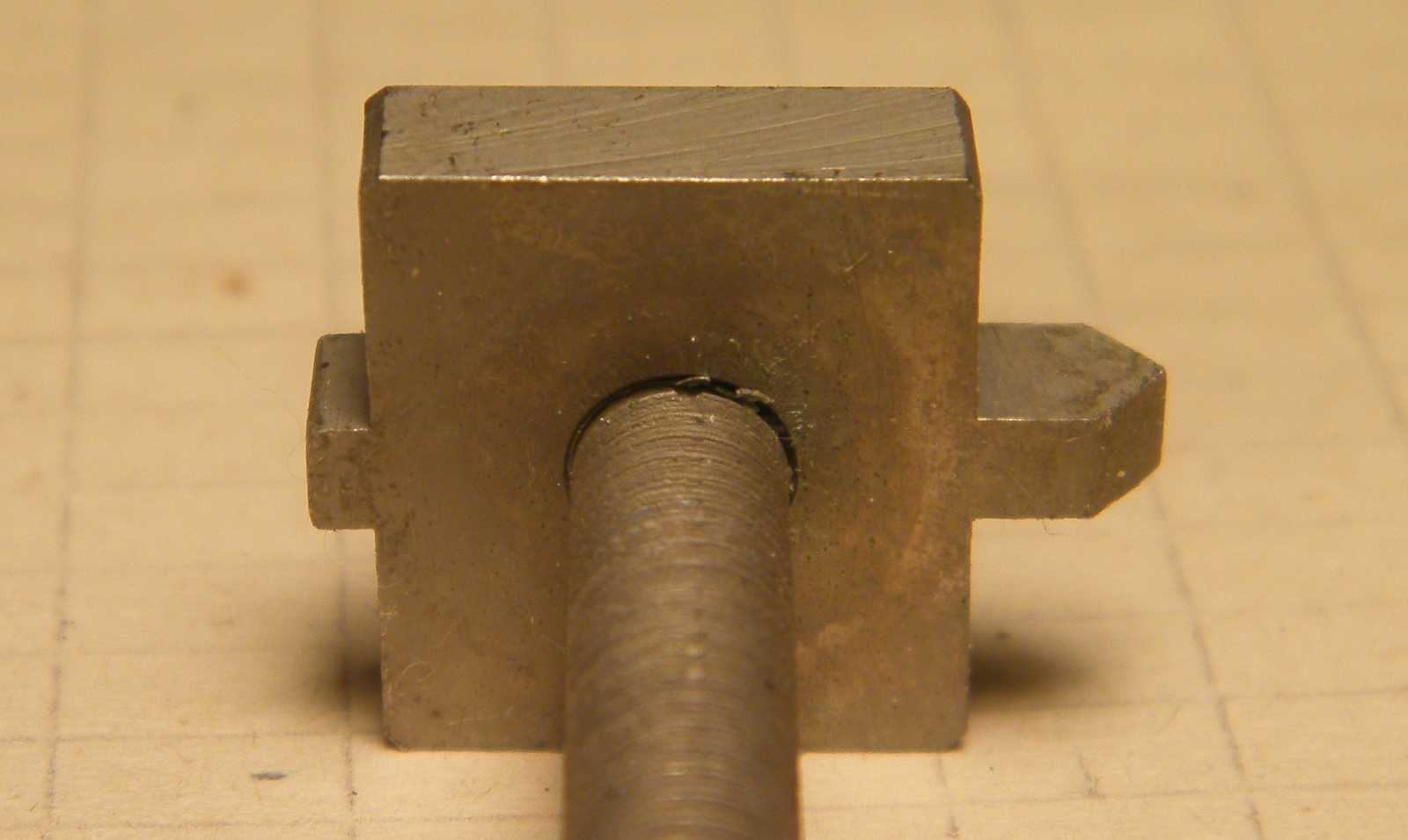

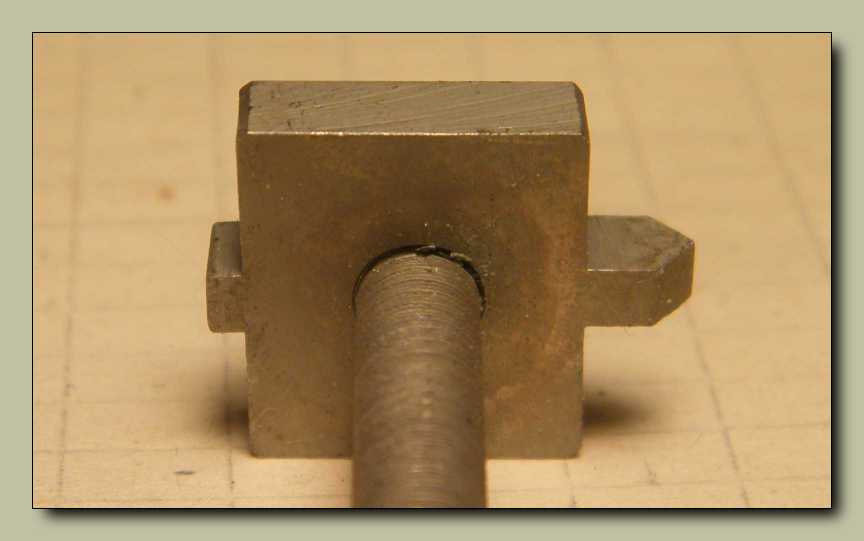

A balra kilógó pöcök csak vezeti a fészkében ezt a mozgó
alkatrészt, míg a jobbra kiálló csúcs már maga a mutató.

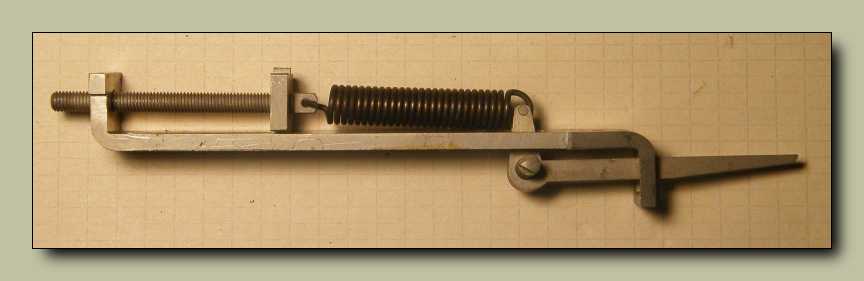

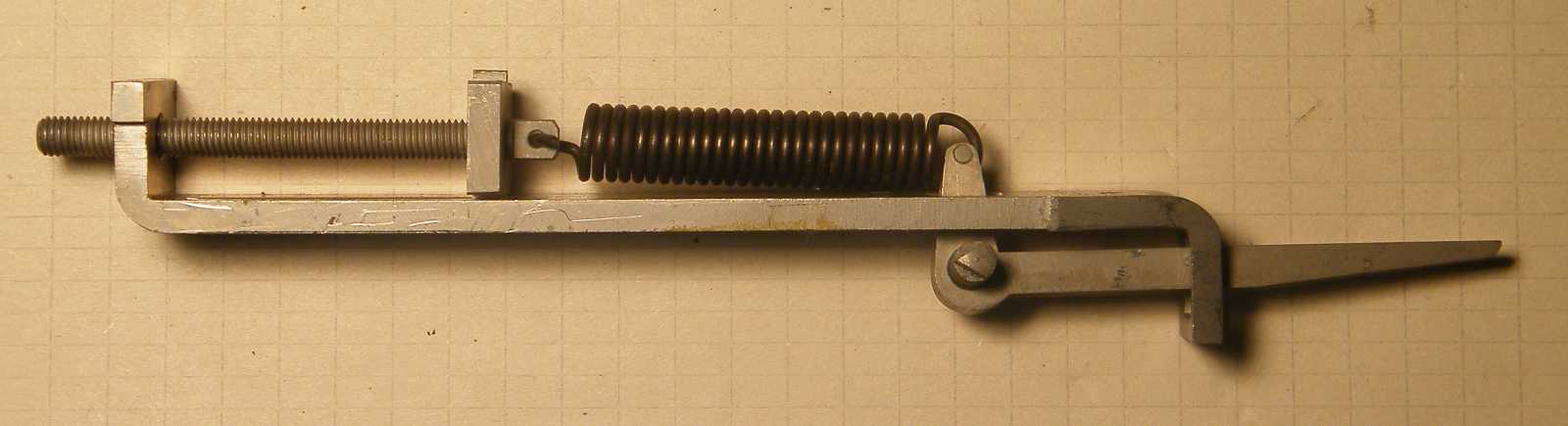

A mérési elv annyira egyszerű, hogy valósággal lerí a képről!

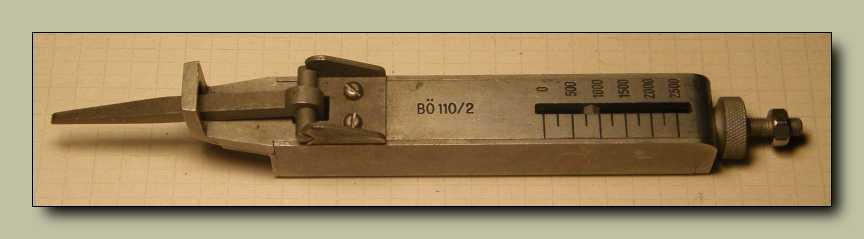

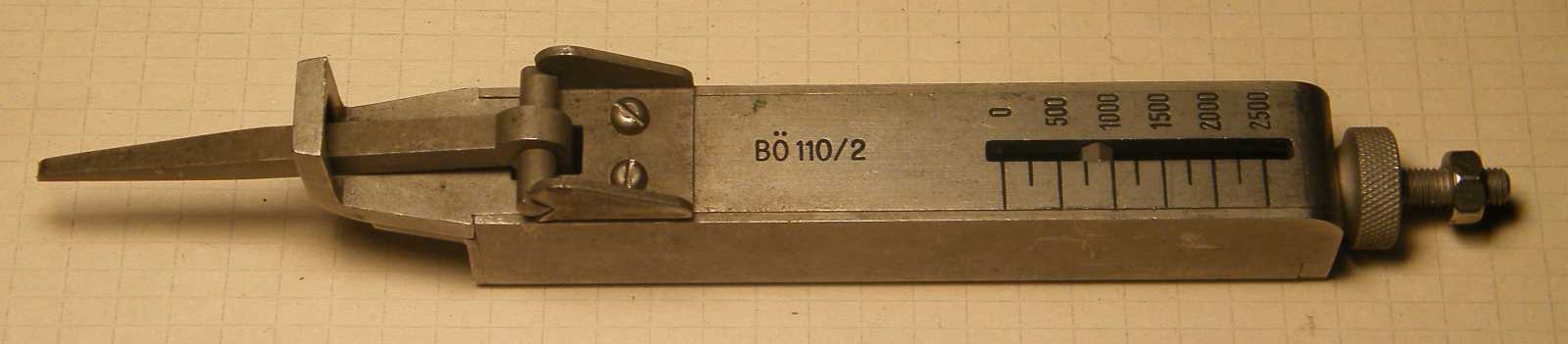

Ugyan nem tudom, hogy mire kellhet nekem egy ilyen, de ettől még összeszereltem.
Mivel minden alkatrészével visszataláltam a helyére, gondolom nem tettem tönkre.







Íme egy videó a szerszám működéséről. No nem mintha
bárkiről is feltételeztem volna, hogy nem érti amit lát...

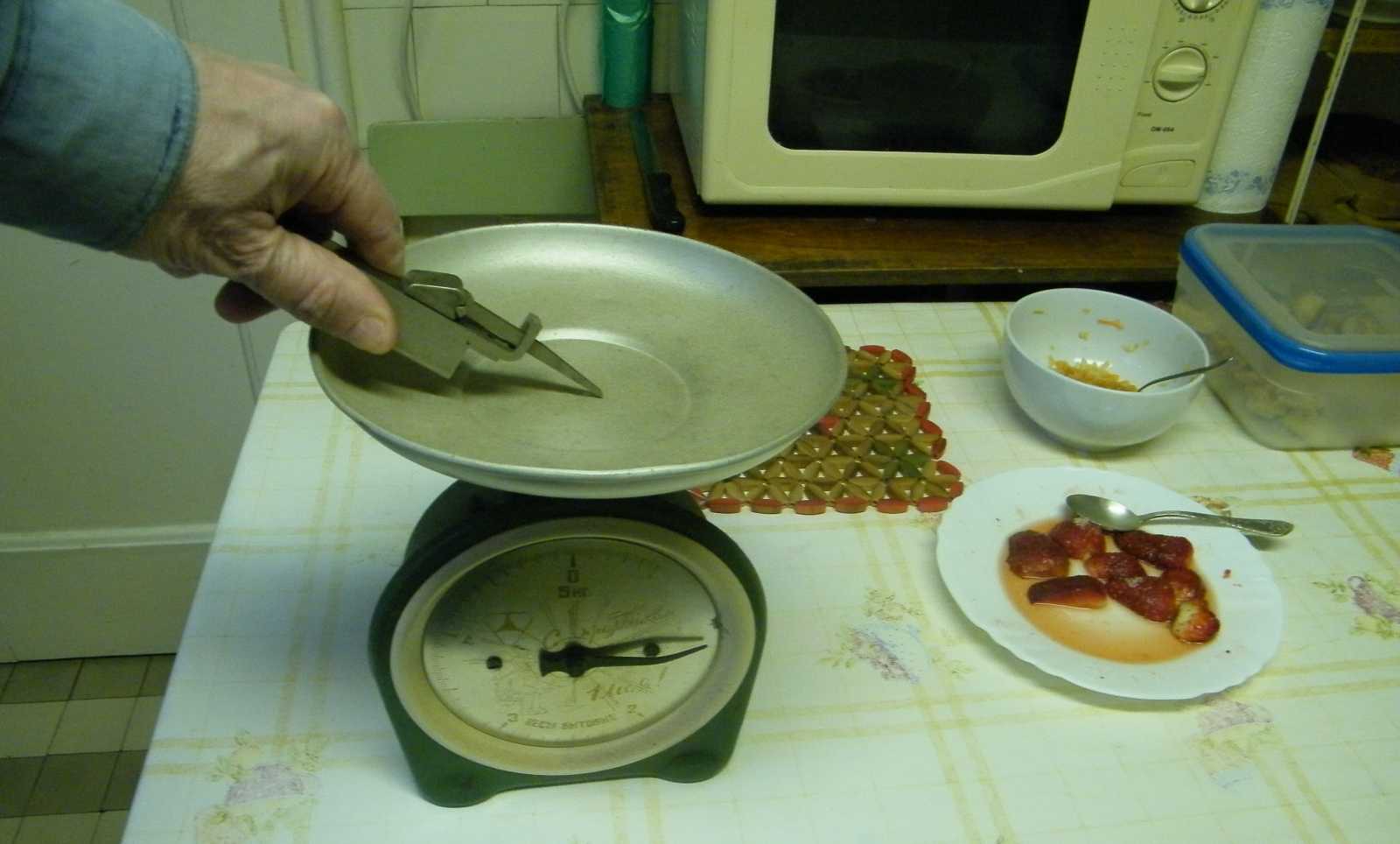

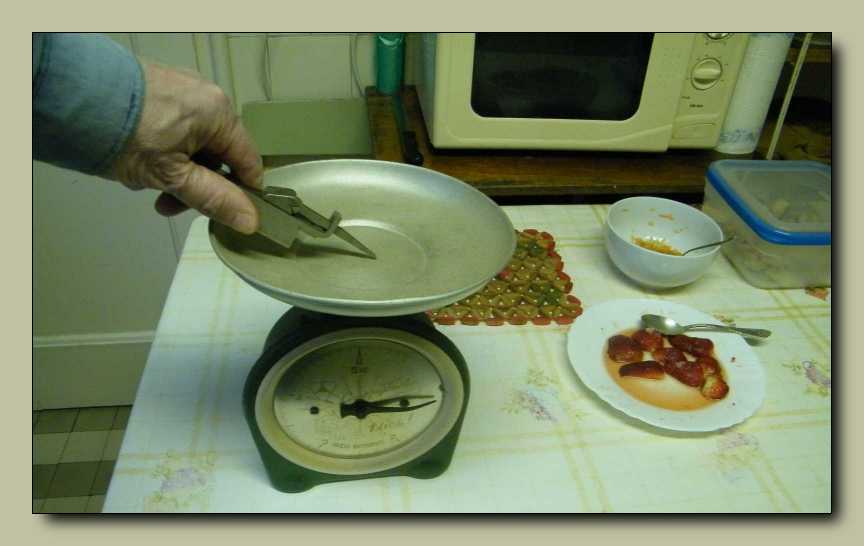

Ha nem is volt egyszerű, de végül mégiscsak sikerült rájönnöm, hogy mivel tudnám
ellenőrizni a szerszám skáláját. Egyszerűen lenyomtam vele a konyhai mérleg
serpenyőjét. Jelentem minden rendben, ezt nem sikerült tönkretennem.
